SRX882S: 315/433 MHz Mikroleistungs-Superheterodyn-Empfängermodul

SRX882S ist ein neues 315/433 MHz Superheterodyn-Empfängermodul von NiceRF. Dank seines geringen Stromverbrauchs, des breiten Spannungsbereichs und der hohen Empfindlichkeit kann es mit dem ASK-Sendermodul der STX-Serie von NiceRF verwendet werden. Es ist ROHS-, FCC-, ETSI- und CE-zertifiziert. Das Modul ist benutzerfreundlich und kann direkt an den Mikrocontroller angeschlossen werden.
SRX882S wird streng bleifrei hergestellt und getestet und entspricht den RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest	TP	Max	Einheit	Zustand
Betriebsbedingungen
Versorgungsspannung	2.0	3	5.5	V
Betriebstemperaturbereich	-30		80	℃
Empfangsstartzeit			3	MS	@433MHz
Stromaufnahme
Arbeitsstrom		＜3		mA	@433MHz
Arbeitsstrom		＜0,1		uA	@CS=0
HF-Parameter
Frequenzbereich	433,82	433,92	434,02	MHz	@433MHz
Frequenzbereich	314,9	315	315.1	MHz	@315MHz
Empfindlichkeit		-107		dBm	@1 Kbps
Luftrate	0,1		9.6	kbps
Empfängerbandbreite		200		KHz

Modulation	FRAGEN
Frequenz	315 MHz, 433 MHz

Funktionen des Superheterodyn-Empfängers SRX882S

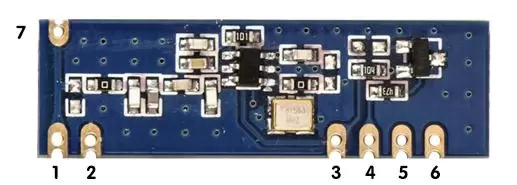

Pin-Belegung des Superheterodyn-Moduls SRX882S

PIN-Nummer	Pin-Definitionen	Beschreibung
1	AMEISE	Anschluss mit 50 Ohm Koaxialantenne
2	Masse	Mit der Stromerde verbunden
3	VCC	Positive Stromversorgung
4	CS	1: Normalbetrieb 0: Ruhemodus
5	DATEN	Datenausgabe
6	Masse	Mit der Stromerde verbunden
7	AMEISE	Anschluss mit 50 Ohm Koaxialantenne

Dicke <2,2 mm

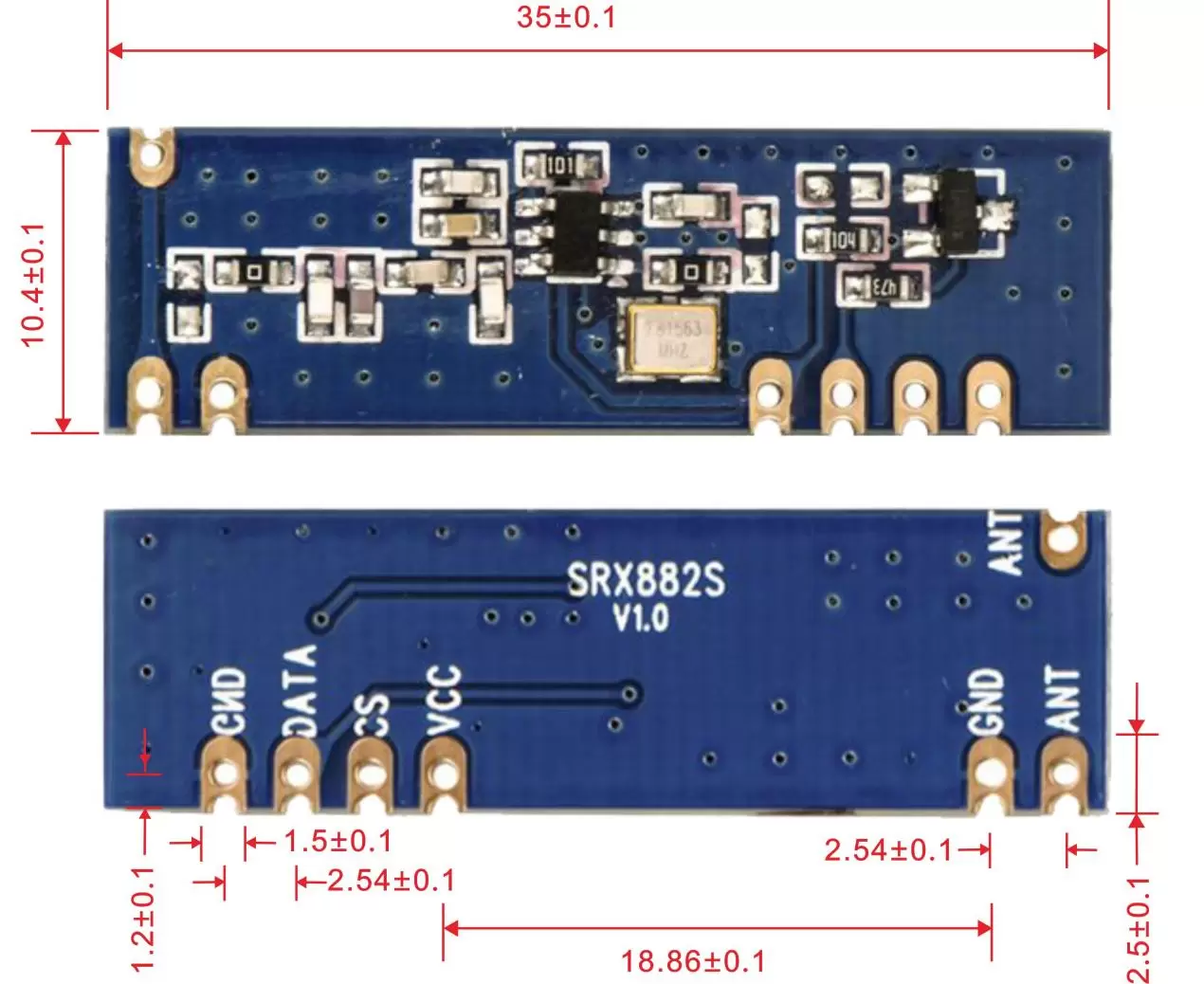

Mechanische Abmessungen des Superheterodynmoduls SRX882S
