RF2401F27: nRF24L01+ 2,4 GHz 400 mW Sender- und Empfängermodul mit Original Nordic
RF2401F27 ist ein 2,4-GHz-Sender- und Empfängermodul. RF2401F27 verwendet Nordics Original-HF-Chip nRF24L01+ und einen hocheffizienten HF-Verstärker. Die hohe Datenrate (maximal 2 Mbit/s), die gute Empfindlichkeit (-102 dBm) und die hohe Ausgangsleistung (+26 dBm), aber niedrige Oberwellen und geringe unerwartete Strahlung erweitern die Reichweite und verbessern die Verbindungsleistung. Es hat die ROHS-Zertifizierung erfüllt und bestanden.
| Parameter | Min. | Typ. | Max. | Einheit | Bedingungen |
| Betriebsbedingungen | |||||
| Betriebsspannungsbereich | 2.0 | 5 | 5.5 | V | |
| Betriebstemperaturbereich | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| RX -Strom | <19 | ma | |||
| TX -Strom | 400 | 450 | ma | @Vcc = 5v, 26 dbm, 2400 MHz | |
| Schlafstrom | <7 | ua | |||
| HF -Parameter | |||||
| Frequenzbereich | 2400 | 2525 | MHz | ||
| Datenrate | 250 | 2000 | Kbps | GFSK | |
| Ausgangsleistung | 10 | 26 | DBM | Power 0 = 10 dbm, 1 = 18 dbm, 2 = 23 dbm, 3 = 26 dbm | |
| Maximale Ausgangsleistung | 25 | 26 | 26,5 | DBM | @Vcc = 5v |
| RX -Empfindlichkeit | -100 | -102 | DBM | @data = 250 kbit / s | |
| Modulation | (G) FSK |
| Chip | NRF24L01+ |
| Frequenz | 2,4 GHz |
| Ausgangsleistung | 400 mw |
| Schnittstelle | Spi |
Merkmale des 2,4-GHz-Senders und -Empfängers RF2401F27
- Frequenzbereich: 2400–2525 MHz
- Maximale Ausgangsleistung: 26 dBm
- Empfindlichkeit bis zu: -102 dBm bei 250 Kpbs
- Datenrate: 250K, 1 Mbit/s, 2 Mbit/s
- GFSK-Modulation, 126 Kanäle
- FiFo: 32 Byte
- Ultra-Low-Power-Off-Modus
- Unterstützt Funktionen des Frequenzsprungs
- Timing-Weckfunktion
- Interner integrierter Spannungsregler
- Betriebsspannungsbereich: 3,3–5,0 V
- Betriebstemperaturbereich: -40~+85°C
Anwendungen des 2,4-GHz-Senders und -Empfängers RF2401F27
- Drahtlose Fernbedienung
- Smart Home
- Spielzeugkontrolle
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Tag-Leser

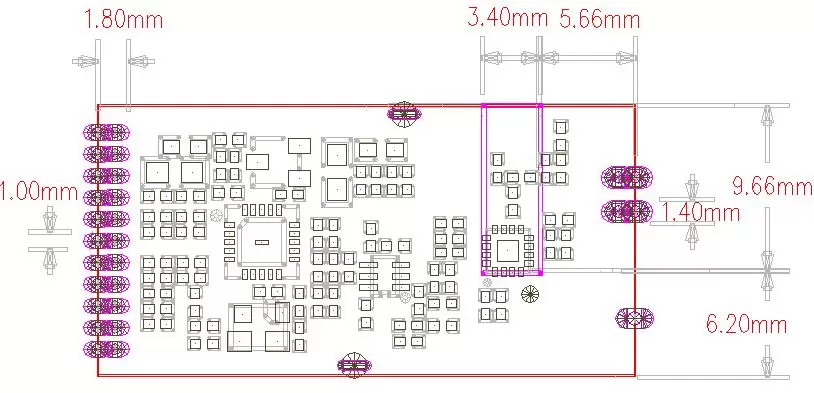

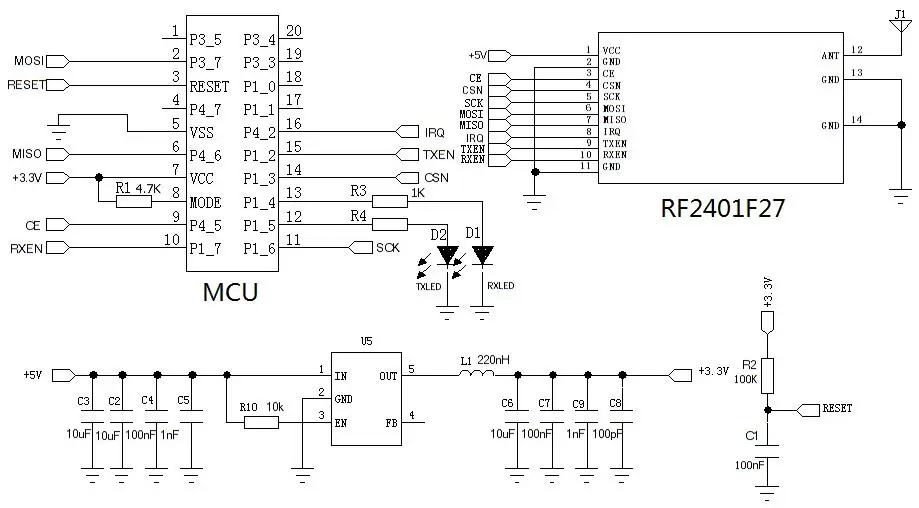

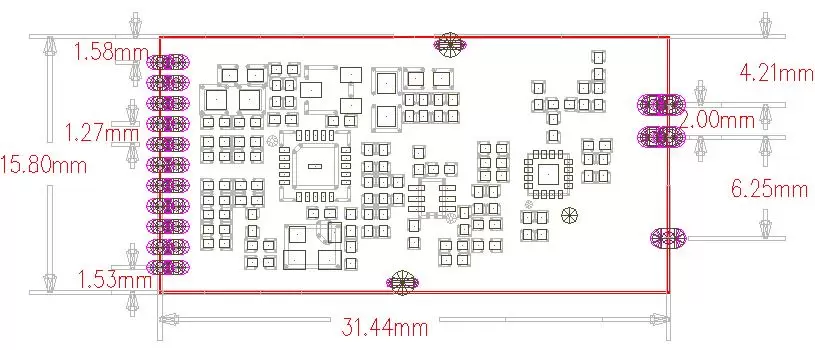

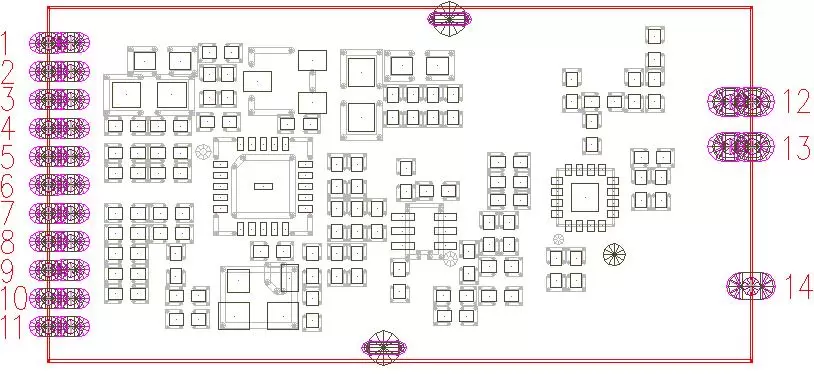

| Pin-Nr. | Pin-Definitionen | Beschreibung |
| 1 | VCC | An VCC anschließen (2,0–5,5 V). |
| 2 | GND | Mit Strommasse verbinden |
| 3 | CE | Chip-Aktivierung |
| 4 | CSN | CSN der SPI-Schnittstelle |
| 5 | SCK | SCK- oder SPI-Schnittstelle |
| 6 | MOSI | MOSI der SPI-Schnittstelle |
| 7 | MISO | MISO der SPI-Schnittstelle |
| 8 | IRQ | Interrupt-Ausgang, aktiv niedrig |
| 9 | TXEN | Sendefreigabe-PIN, TX = hoher Pegel, RX = niedriger Pegel |
| 10 | RXEN | Empfangsfreigabe-PIN, RX = hoher Pegel, TX = niedriger Pegel |
| 12 | AMEISE | Schließen Sie eine 50-Ohm-Koaxialantenne an |
| 13 | GND | Antennenmasse anschließen |
| 11. 14 | GND | Mit Masse verbinden |
