RF4438PRO: Si4438 433 MHz 100 mW Front-End-HF-Modul
- Das 433-MHz-HF-Modul RF4438PRO verwendet den Silicon Lab EzradioPro2 HF-Transceiver si4438, einen hochintegrierten drahtlosen ISM-Band-Transceiver-Chip. Dank hoher Empfindlichkeit (-124 dBm), +20 dBm Ausgangsleistung, geringem Stromverbrauch, 10-ppm-Quarz und guter HF-Anpassschaltung funktioniert dieses Modul auch in heißen und kalten Umgebungen zuverlässig und über große Entfernungen.
- RF4438PRO wird streng bleifrei hergestellt und getestet und entspricht den RoHS- und Reach-Standards.
| Parameter | Mindest | Typ | Max | Einheit | Zustand |
| Betriebszustand | |||||
| Betriebsspannungsbereich | 1.8 | 3.3 | 3.8 | V | |
| Temperaturspannung | -40 | 85 | ℃ | ||
| Stromverbrauch | |||||
| Empfangsstrom | 14 | mA | |||
| Strom übertragen | 85 | mA | @20dBm | ||
| Schlafstrom | < 0,1 | uA | |||
| Parameter | |||||
| Frequenzbereich | 425 | 433 | 463 | MHz | @433MHz |
| 470 | 490 | 510 | MHz | @470MHz | |
| Modulationsrate | 0,1 | 500 | Kbps | FSK | |
| Ausgangsleistungsbereich | -20 | 20 | dBm | ||
| Empfangsempfindlichkeit | -124 | dBm | @Daten=500bps | ||
| Modulation | (G)FSK |
| Chip | si4438 |
| Frequenz | 433 MHz |
| Ausgangsleistung | 100 mW |
| Schnittstelle | SPI |
Funktionen des 433-MHz-HF-Moduls RF4438PRO
- Frequenz: 433 MHz (anpassbar 425–525 MHz)
- Hohe Empfindlichkeit bis zu -124 dBm
- Maximale Ausgangsleistung: 20 dBm
- 14 mA im Empfängermodus
- Datenübertragungsrate: 0,1–500 Kbit/s
- (G)FSK, OOK Modulationsmodus
- 1,8-3,8 V Stromversorgung
- Abschaltmodus mit extrem niedrigem Verbrauch
- Digitaler Indikator für die empfangene Signalstärke (RSSI)
- Zeitgesteuerte Weckfunktion
- Hervorragende Antennenanpassungsschaltung und bidirektionale Kommunikation
- Konfigurierbare Paketstruktur
- Präambelerkennung
- 64/128 Byte Sende- und Empfangsdatenregister (FiFo)
- Erkennung niedrigen Batteriestands
- Temperatursensor und 8-Bit-Analog-Digital-Wandler
- Betriebstemperaturbereich: -40 ~ + 85 °C
- Integrierter Spannungsregler
- Frequenzsprungverfahren
- Power-On-Reset-Funktion
- Eingebaute Kristallanpassungsfunktion
Anwendungen des 433-MHz-HF-Moduls RF4438PRO
- Fernbedienung
- Zählerfernauslesung
- Haussicherheitsalarm und schlüsselloser Fernzugang
- Industrielle Steuerung
- Fernerkundung der Hausautomation
- Einzelne Datensätze
- Spielzeugkontrolle
- Sensornetzwerk
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Drahtlose PC-Peripheriegeräte
- Schlagwort Lesen und Schreiben

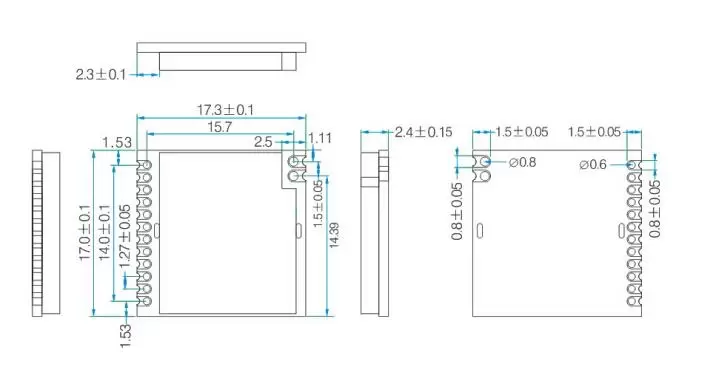

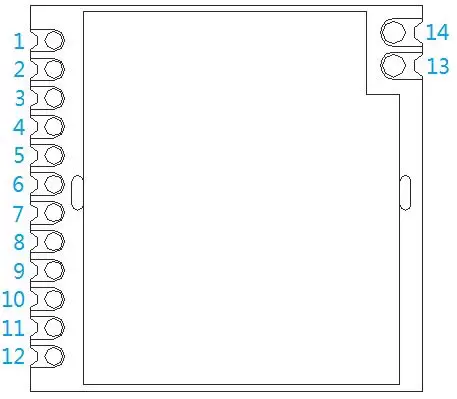

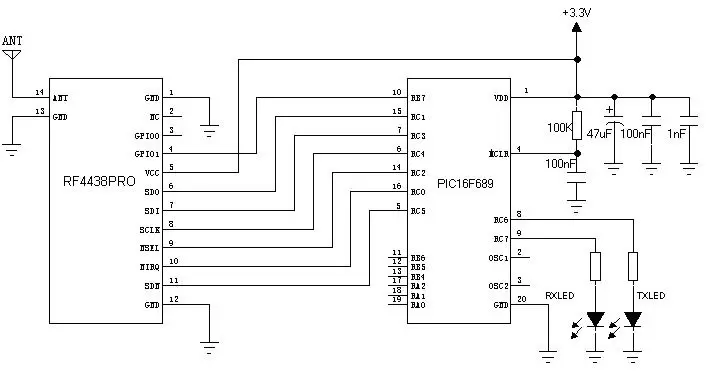

| Pin-Nr. | Pin-Name | Beschreibung |
| 1 | Masse | Stromerdung |
| 2 | NC | NC |
| 3 | GPIO0 | GPIO0 von Si4468 |
| 4 | GPIO1 | GPIO1 von Si4468 |
| 5 | VCC | Positive Stromversorgung 3,3 V |
| 6 | SDO | Serieller Datenausgang für SPI-Schnittstelle. |
| 7 | SDI | Serieller Dateneingang für SPI-Schnittstelle |
| 8 | SCLK | Serieller Datentakt für SPI-Schnittstelle |
| 9 | nSEL | Serielle Datenauswahl für SPI-Schnittstellen. |
| 10 | nIRQ | Interrupt-Ausgang |
| 11 | SDN | Abschaltsteuerung. SDN = 1, Abschalten SDN = 0, normaler Betrieb |
| 12 | Masse | Stromerdung |
| 13 | Masse | Stromerdung |
| 14 | AMEISE | Anschluss mit 50 Ohm Koaxialantenne |
