RF1101: 20MW RF -Transceiver -Modul mit TI CC1101
- Das RF1101 -RF -Transceiver -Modul des Unternehmens verwendet das CC1101 -Gerät von TI, ein hoch integriertes drahtloses ISM -Band -Transceiver -Chip. Dieses Modul richtet sich hauptsächlich auf Smart Home, Industry, Scientific Research und Medical sowie kurzfristige drahtlose Kommunikationsgeräte.
- RF1101 verwendet einen leitenden Prozess zur Produktion und zum Testen streng und erfüllt ROHS und erreicht Standards.
| Parameter | Min | Typ. | Max. | Einheit | Zustand |
| Arbeitszustand | |||||
| Arbeitsspannungsbereich | 1.8 | 3.3 | 3.6 | V | |
| Temperaturbereich | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| Strom empfangen | 18 | mA | |||
| Strom übertragen | 30 | mA | @10dBm | ||
| Schlafstrom | < 0,5 | uA | |||
| RF-Parameter | |||||
| Frequenzbereich | 425 | 433 | 463 | MHz | @433MHz |
| Modulationsrate | 0,6 | 500.000 | FSK | ||
| TX-Leistungsbereich | -6 | 11 | dBm | ||
| Empfangsempfindlichkeit | -116 | dBm | @data=600bps | ||
| Modulation | (G)FSK |
| Chip | CC1101 |
| Frequenz | 315 MHz, 433 MHz, 868 MHz, 915 MHz |
| Schnittstelle | SPI |
Merkmale des HF-Transceivermoduls RF1101
- Frequenzbereich: 315/433/868/915 MHz
- Maximale Ausgangsleistung: 11 dBm
- 18mA@Empfangsstatus
- Datenübertragungsrate: 0,6–500 kbit/s
- Unterstützt mehrere Modulationsmodi (OOK, ASK, GFSK, 2-FSK, 4-FSK und MSK)
- Abschaltmodus mit extrem geringem Stromverbrauch
- Unterstützt RSSI (Received Signal Strength Indicator) und LQI (Link Quality Indicator)
- Erkennung von geringem Stromverbrauch
- Betriebstemperaturbereich: -40 ~ +85 °C
- Frequenzsprungfunktion
Anwendungen des HF-Transceivermoduls RF1101
- Fernbedienung
- Zählerfernablesung
- Haussicherheitsalarm und schlüsselloser Fernzugang
- Industrielle Steuerung
- Telemetrie der Hausautomation
- Persönlicher Datensatz
- Spielzeugkontrolle
- Sensornetzwerke
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Drahtlose PC-Peripheriegeräte
- Tag-Leser

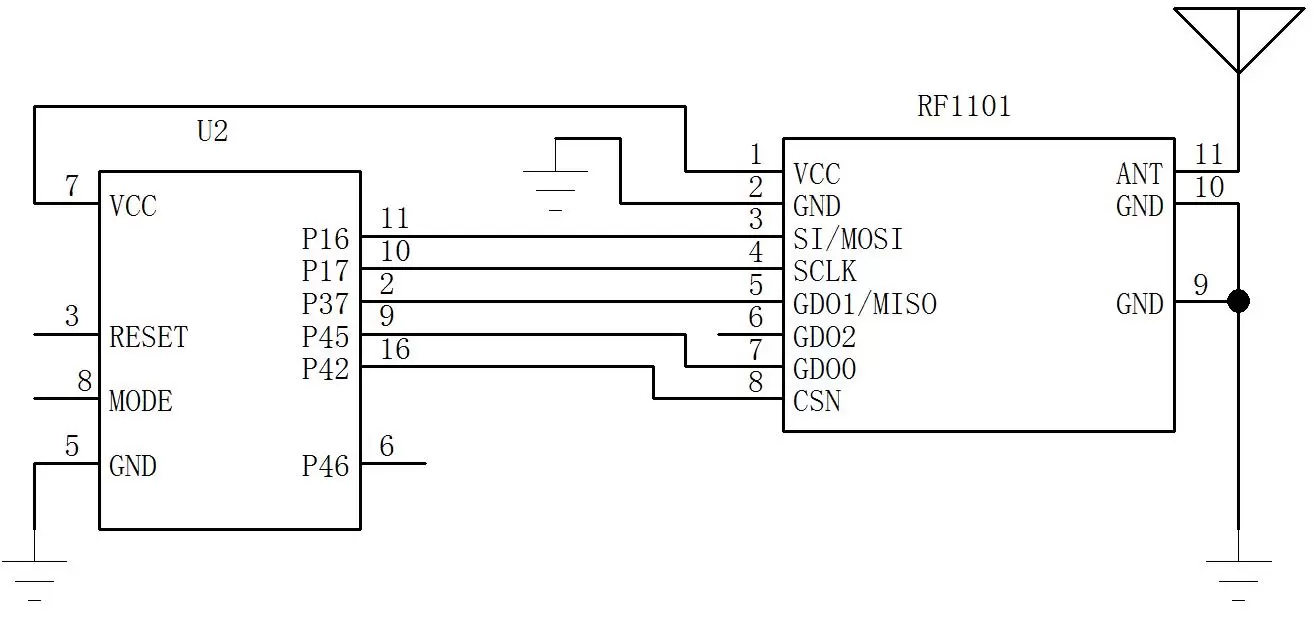

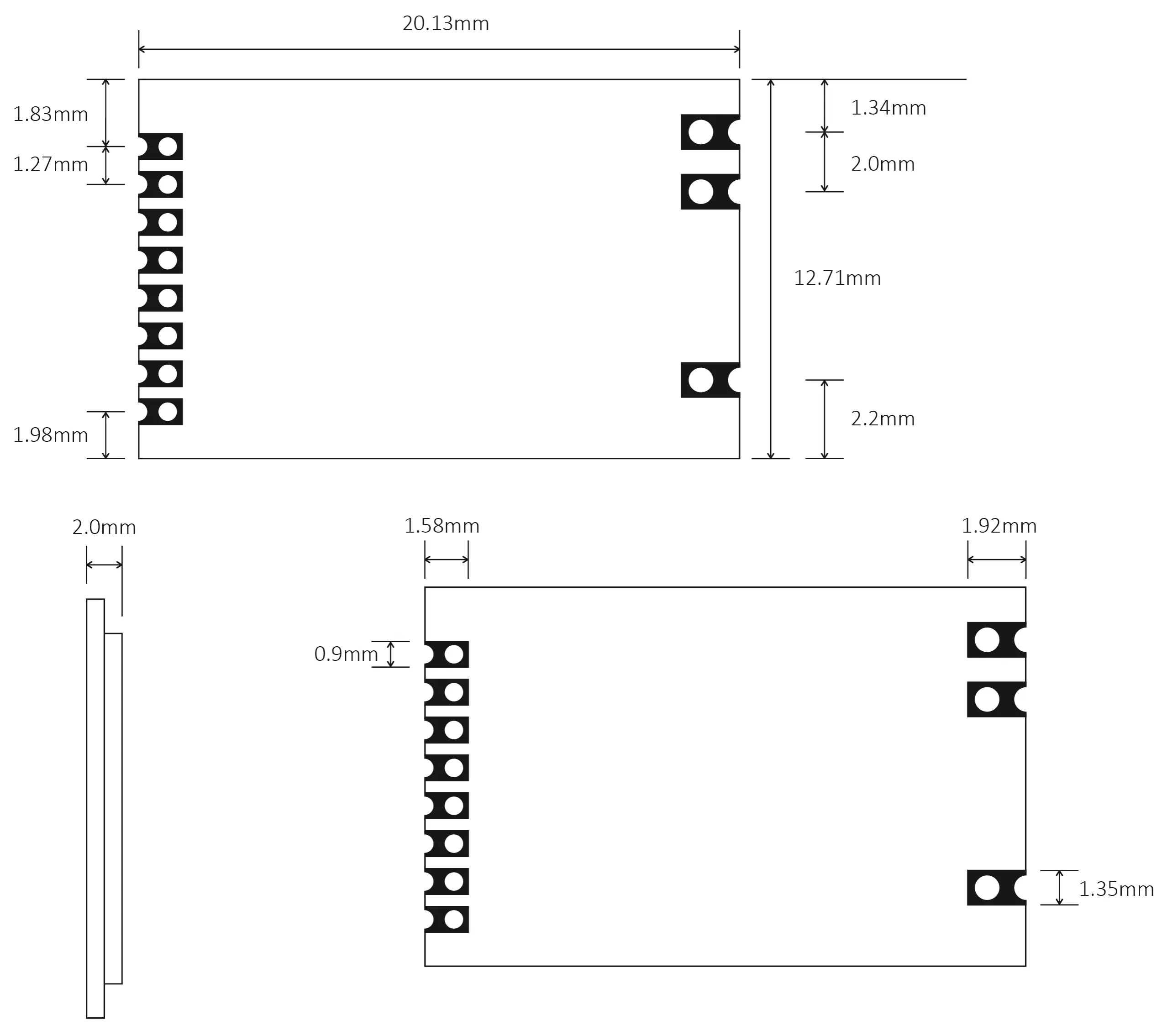

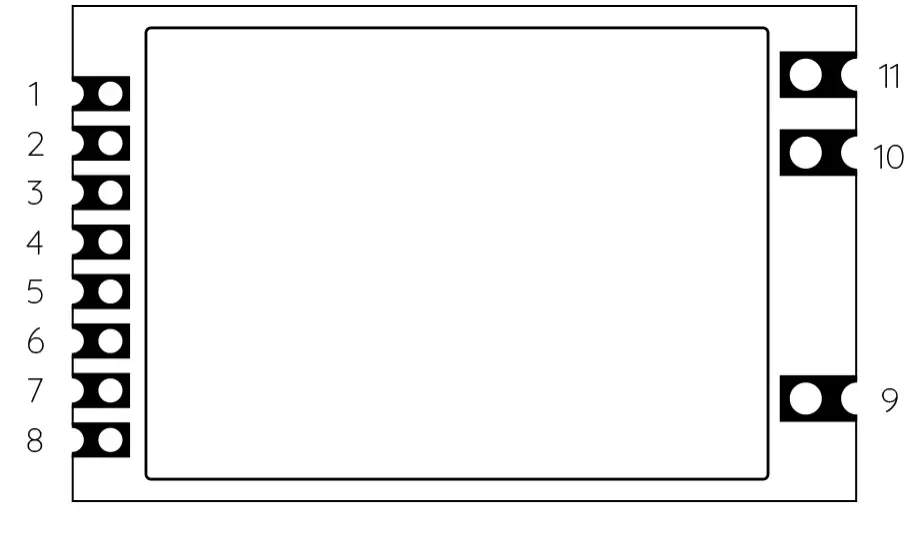

| Pin-Nr. | Pin-Definition | Beschreibung |
| 1 | VCC | Schließen Sie die Stromversorgung an. (Geben Sie 1,8–3,6 V ein) |
| 2 | GND | Geerdet |
| 3 | SI/MOSI | Modul-SPI-Dateneingangspin |
| 4 | SCLK | SPI-Takteingangspin des Moduls |
| 5 | GD01/MISO | Modul-SPI-Datenausgangspin |
| 6 | GDO2 | Modulinformations-Ausgangspin |
| 7 | GDO0 | Modulinformations-Ausgangspin |
| 8 | CSn | Modul-SPI-Aktivierungspin |
| 9, 10 | GND | Mit der Antennenmasse verbinden |
| 11 | AMEISE | Mit 50-Ohm-Koaxialantenne verbinden |
