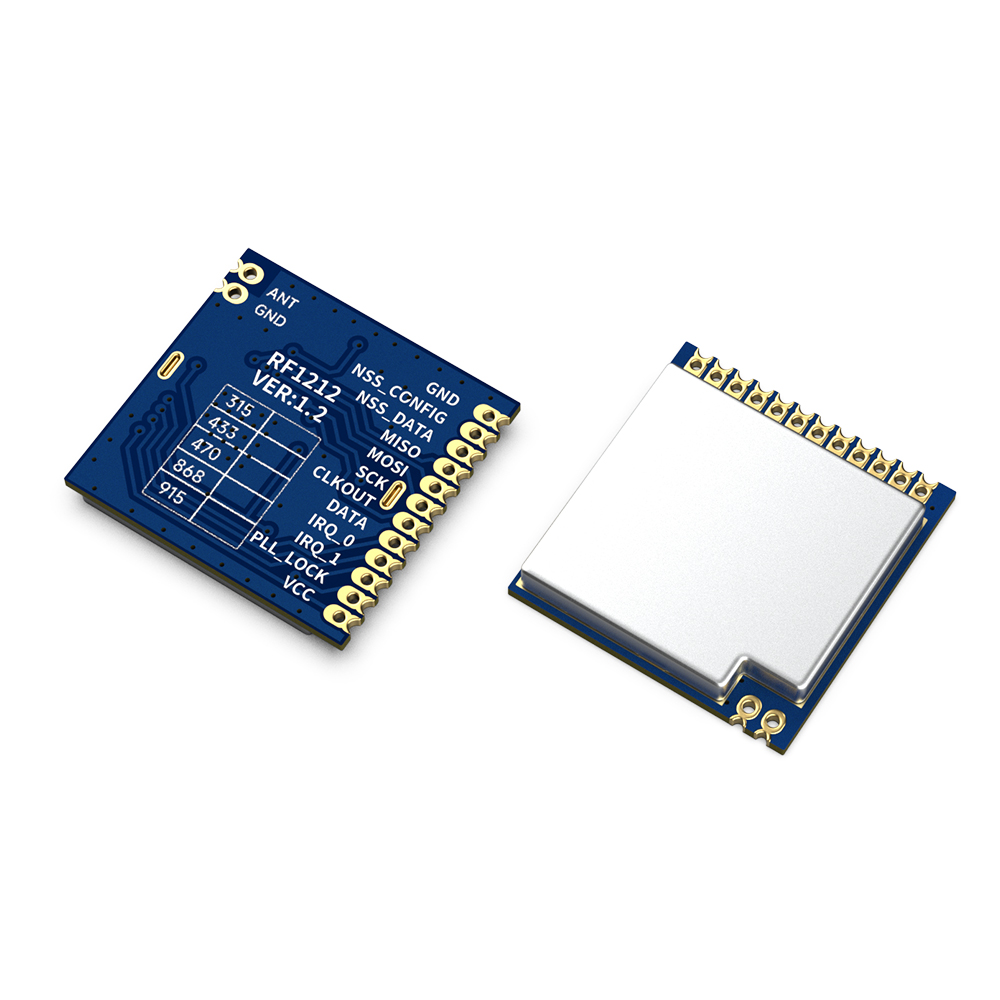

RF1212: 20 mW SX1212-basiertes FSK-Modul mit geringem Stromverbrauch RX 3 mA
- Das HF-Modul RF1212 nutzt den Chip SX1212 von Semtech, einem der bekanntesten Unternehmen im Bereich Wireless. RF1212 ist ein kostengünstiges HF-Sender- und Empfängermodul mit extrem niedrigem Stromverbrauch (3 mA) im Empfangsmodus. Es integriert ein Basisbandmodem, dessen Datenübertragungsrate bis zu 150 kb/s beträgt. Zu den Datenverarbeitungsfunktionen gehören eine 64-Byte-FiFo-Paketverarbeitung, automatische CRC-Generierung und Datenoptimierung. Das Modul entspricht den europäischen (ETSI EN300-220 V2.1.1) und nordamerikanischen FCC-Zertifizierungsstandards (15.247 und 15.249).
- RF1212 wird ausschließlich im bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und Reach-Standards.
| Parameter | Min | Typ. | Max. | Einheit | Zustand |
| Arbeitszustand | |||||
| Arbeitsspannungsbereich | 2.1 | 3.3 | 3.6 | V | |
| Temperaturbereich | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| Strom empfangen | 3 | mA | |||
| Strom übertragen | 25 | mA | @10dBm | ||
| Schlafstrom | <1 | uA | |||
| RF-Parameter | |||||
| Frequenzbereich | 429 | 433 | 440 | MHz | @433MHz |
| Modulationsrate | 0,78 | 150 | Kbit/s | FSK | |
| TX-Leistungsbereich | -8,5 | 12.5 | dBm | ||
| Empfangsempfindlichkeit | -110 | dBm | @data=1,2kbps,Fdev=50kHz | ||
| Modulation | (G) FSK |
| Chip | SX1212 |
| Frequenz | 433 MHz, 315 MHz |
| Schnittstelle | Spi |
Merkmale des HF-Senders und -Empfängers RF1212
- Frequenzbereich: 315/433 MHz (anpassbar 300–510 MHz).
- Empfindlichkeit bis zu -110 dBm
- Maximale Ausgangsleistung: 12,5 dBm
- 25mA@+10dBm (TX)
- Datenübertragungsrate: 0,78–150 Kbit/s (@FSK)
- 2,1–3,6 V Stromversorgung
- FSK&OOK-Modulationsmodus
- Anzeige der digitalen Empfangssignalstärke (RSSI)
- Integrierter Bit-Synchronisator für Dateneingabe, Taktsynchronisation und Wiederherstellung
- Betriebstemperaturbereich: -40 ~ +85 °C
- Frequenzsprung
Anwendungen des HF-Senders und -Empfängers RF1212
- Fernbedienung
- Haussicherheitsalarm und schlüsselloser Fernzugang
- Fernerkundung der Hausautomation
- Spielzeugkontrolle
- Sensornetzwerk
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Markieren Sie Lesen und Schreiben

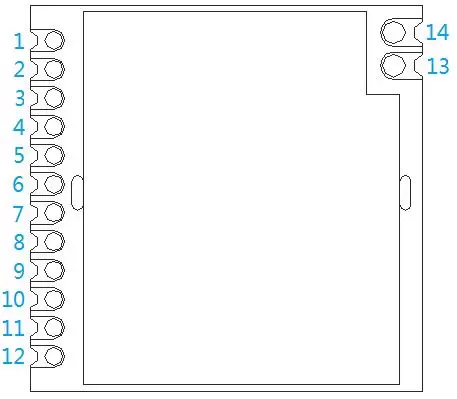

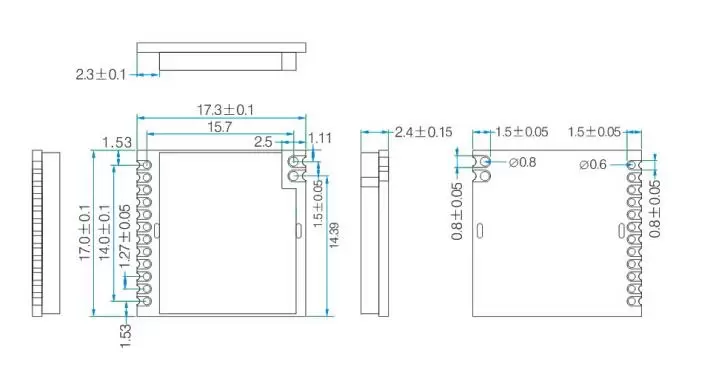

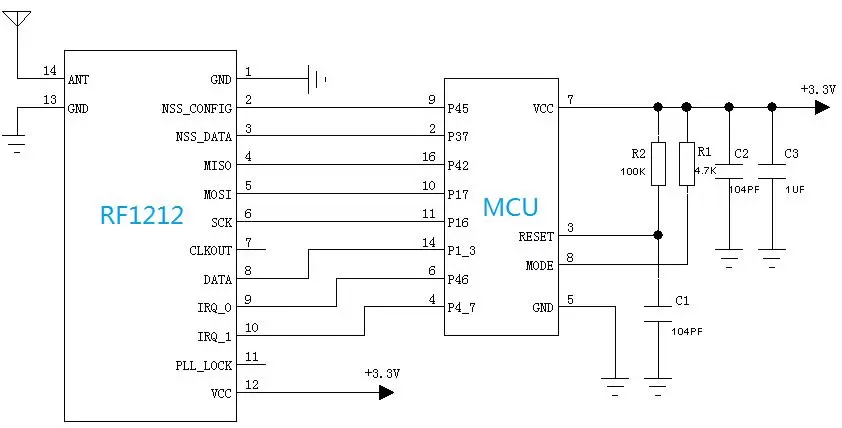

| Pin -Nr. | Pin -Name | Beschreibung |
| 1 | GND | Boden |
| 2 | NSS_CONfig | SPI -Konfiguration aktivieren |
| 3 | NSS_DATA | SPI -Daten aktivieren |
| 4 | Miso | SPI -Datenausgabe |
| 5 | Mosi | SPI -Dateneingabe |
| 6 | Sck | SPI -Uhr -Eingabe |
| 7 | Clkout | Taktausgabe |
| 8 | DATEN | NRZ -Dateneingabe und -ausgabe (kontinuierlicher Modus) |
| 9 | IRQ_0 | Ausgang unterbrechen |
| 10 | Irq_1 | Ausgang unterbrechen |
| 11 | Pll_lock | PLL LOCK -Erkennungsausgang |
| 12 | VCC | Positive Stromversorgung |
| 13 | GND | Antennengelände |
| 14 | AMEISE | Antenne |
