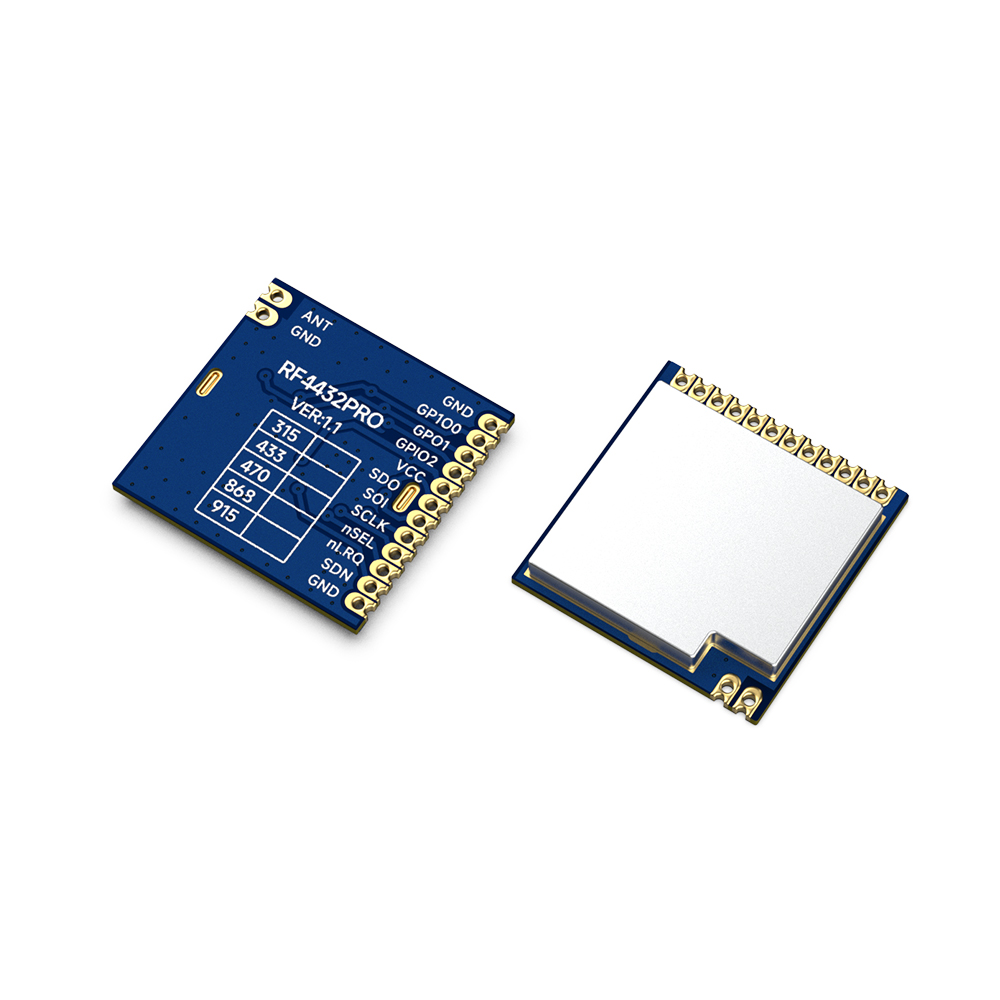

RF4432PRO: Si4432 100 mW 915 MHz Wireless-Modul
- Basierend auf dem si4432-Chip von Silicon Lab hat unser Unternehmen drei Module mit unterschiedlichen Gehäusegrößen entwickelt: RF4432PRO, RF4432 und RF4432X1, um den Anforderungen verschiedener Kunden gerecht zu werden. Wir empfehlen unseren Kunden, das Funkmodul RF4432PRO mit der besten Entstörungsleistung zu wählen. Diese Module verfügen alle über eine extrem niedrige Empfangsempfindlichkeit (-121 dBm), gepaart mit der branchenführenden Ausgangsleistung von +20 dBm, um eine größere Reichweite und eine verbesserte Verbindungsleistung zu gewährleisten.
- RF4432PRO-Module verwenden strikt bleifreie Technologie für Produktion und Tests und entsprechen den RoHS- und REACH-Standards.
| Parameter | Min | Typ. | Max. | Einheit | Zustand |
| Betriebszustand | |||||
| Arbeitsspannungsbereich | 1.8 | 3.3 | 3.6 | V | |
| Temperaturspannung | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| RX-Strom | 18.5 | mA | |||
| TX-Strom | 85 | mA | @20dBm | ||
| Schlafstrom | < 1 | uA | |||
| RF-Parameter | |||||
| Frequenzbereich | 470 | 490 | 510 | MHz | @490 MHz |
| 900 | 915 | 930 | MHz | @915MHz | |
| Modulationsrate | 0,123 | 256 | Kbit/s | FSK | |
| Ausgangsleistungsbereich | 1 | 20 | dBm | ||
| Empfangssensibilität | -121 | dBm | @Datenrate = 1,2 Kbit/s | ||
| Modulation | (G) FSK |
| Chip | SI4432 |
| Frequenz | 315 MHz, 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Ausgangsleistung | 100 mw |
| Schnittstelle | Spi |
Merkmale von SI4432 Wireless Modul RF4432Pro
- Frequenzbereich: 315/433/490/868/915MHz （Anpassbar 240-930 MHz）
- Empfindlichkeit bis zu -121dbm
- Maximale Ausgangsleistung: 20dbm
- Datenübertragungsrate: 0,123-256 kbit / s
- FSK-, GFSK- und OOK -Modulationsmodus
- 1,8-3,6 V Stromversorgung
- Ultra-Low-Verbrauch Shutdown-Modus
- Digital empfangene Signalstärkeindikator (RSSI)
- Zeitgesteuerte Weckfunktion
- Antennen automatische Matching- und Zwei-Wege-Schaltersteuerung
- Konfigurierbare Datenpaketstruktur
- Präambelkennung
- 64 Bytes senden und empfangen Datenregister （FIFO）
- Erkennung mit geringer Leistung
- Temperatursensor und 8-Bit-Analog-zu-Digital-Wandler
- Betriebstemperaturbereich: -40 ～ +85 ° C
- Integrierter Spannungsregler
- Frequenzhüpfen
- Stromresetfunktion
- Eingebaute Kristalleinstellungsfunktion
- 30 mA@+13dbm （Sende）
Anwendungen von SI4432 Wireless Modul RF4432Pro
- Fernbedienung
- Remote -Meter -Lesung
- Sicherheitsalarm zu Hause
- Personenbezogene Datenaufzeichnung
- Spielzeugkontrolle
- Industrielle Kontrolle
- Sensornetzwerk
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Drahtlose PC -Peripheriegeräte
- Tag Lesen und Schreiben
- Hausautomation Fernerkundung

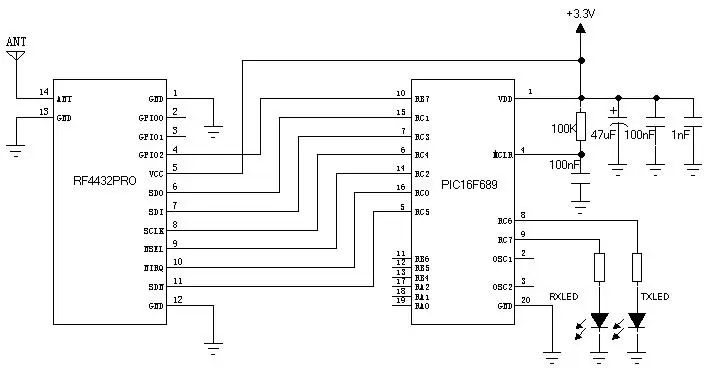

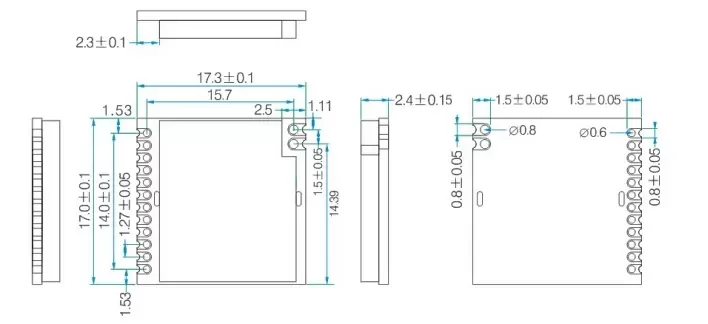

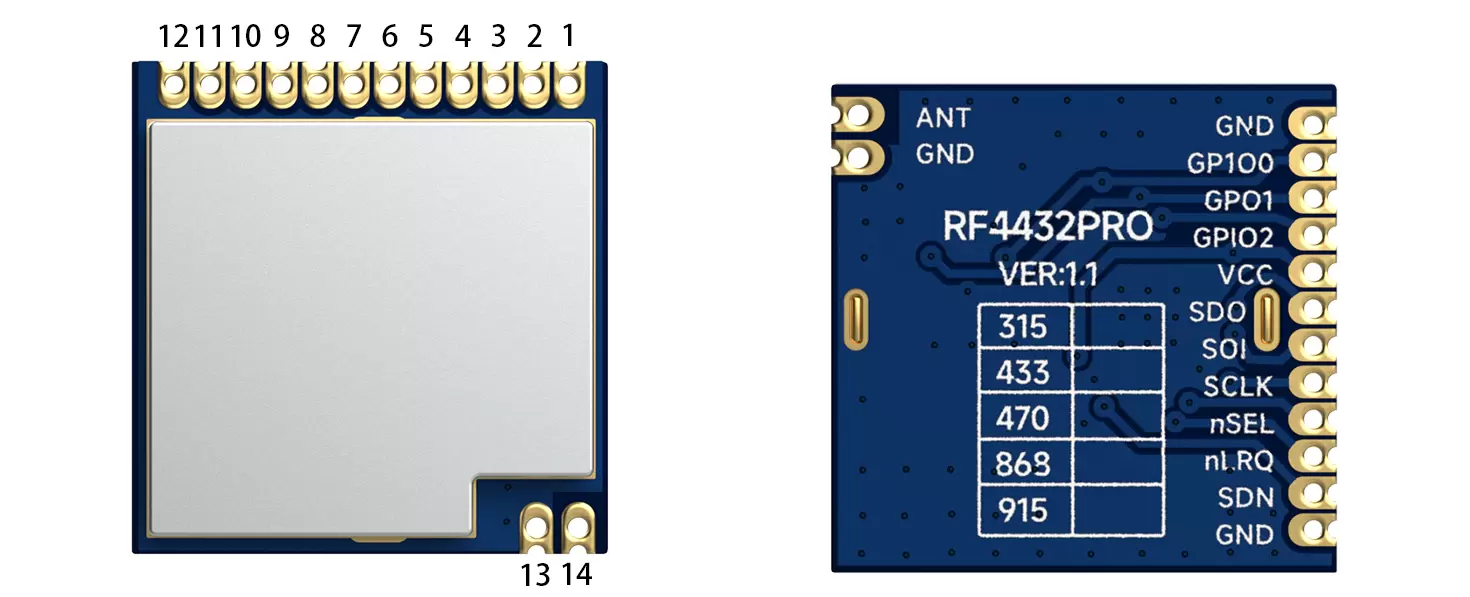

| Pin -Nr. | Pin -Name | Beschreibung |
| 1 | GND | Power Ground |
| 2 | Gpio0 | Der Kontrollstift des Senderschalters ist im Modul angeschlossen |
| 3 | Gpio1 | Der Kontrollstift des Senderschalters ist im Modul angeschlossen |
| 4 | Gpio2 | Schließen Sie direkt mit dem GPIO2 -Pin des Chips an |
| 5 | VCC | Positive Stromversorgung 3,3 V |
| 6 | SDO | 0 ～ VDD V Digital Output bietet eine serielle Readback -Funktion für das interne Steuerregister. |
| 7 | SDI | Seriendateneingabe. 0 ～ VDD gegen Digitaleingabe. Dieser Pin ist ein serieller Datenstrombus mit 4-Draht-Seriendaten. |
| 8 | Sclk | Serienuhreingang. 0 ～ VDD gegen Digitaleingabe. Dieser Pin bietet eine 4-Draht-serielle Datenuhrfunktion. |
| 9 | NSEL | Serielle Schnittstelle Wählen Sie Eingabepin. 0 ～ VDD gegen Digitaleingabe. Dieser PIN enthält die Auswahl/Aktivierung der Funktion für den 4-Draht-Seriendatenbus. Dieses Signal wird auch verwendet, um den Burst -Lese-/Schreibmodus anzuzeigen. |
| 10 | Nirq | Ausgang unterbrechen |
| 11 | Sdn | Chip aktivieren PIN. 0 ～ VDD gegen Digitaleingabe. SDN = 0 in allen Modi außer dem Abschaltmodus. Wenn SDN = 1 ist, wird der Chip vollständig geschlossen und der Inhalt des Registers geht verloren. |
| 12 | GND | Power Ground |
| 13 | GND | Power Ground |
| 14 | AMEISE | Verbinden Sie sich mit einer 50 -Ohm -Koaxialantenne |
