  • Die SV-MESH-Serie umfasst ultra-langstreckentaugliche MESH-Netzwerk-UART-HF-Module, die die leistungsstarken Chips von Silicon Labs verwenden. Sie verfügen über die Betriebsmodi NODE und ROUTER und können automatisch als Repeater eingesetzt werden. So lässt sich ein Netzwerk ohne tote Winkel oder Entfernungsbeschränkungen einfach aufbauen. Zur Vermeidung von Störungen bietet SV-MESH 40 Frequenzkanäle und eine konfigurierbare Netz-ID. SV-MESH ist flexibel und benutzerfreundlich und bietet zahlreiche Parameter wie Frequenz, Datenrate, Ausgangsleistung, Netz-ID und Knoten-ID. Die Konfiguration der Parameter erfolgt über den PC oder das eigene Gerät.
  • SV-MESH verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
ParameterMindest.Typ.Max.EinheitZustand
Betriebszustand
Spannungsbereich3.35,06.5V@100 mW
3.35,06.5V@500 mW
4.55,06.5V@2W
91218V@3W
91230V@5W
4.55,05.5V@USB-Anschluss
Stromverbrauch
Schlafstrom < 5 uA@100 mW, 500 mW, 2 W
 < 5 mA@3W, 5W
Rx-Strom 25 mA@TTL-Pegel
 34 mA@RS485-Ebene
 33 mA@RS232-Ebene
 26 mA@USB-Ebene
Tx-Strom < 95 mAbei 100 mW
 < 350 mA@500 mW
 < 900 mA@2W
 < 600 mA@3W
 < 1,8 A@5W
HF-Parameter
Frequenzbereich           414,92433,92453,92MHz@433 MHz
470,92489,92509,92MHz@470 MHz
849,92868,92888,92MHz@868 MHz
895,92914,92934,92MHz@915 MHz
Ausgangsleistung-1+20+20dBm100 mW
+20+27+27dBm500 mW
+13+33+33dBm2 W
+15+35+35dBm3 W
+30+37+37dBm5 W
Datenrate1.29.6115,2KbpsGFSK
Rx-Empfindlichkeit -121 dBm@1,2 Kbps
SchnittstelleTTL, RS232, RS485, USB
NetzwerkNETZ
Frequenz433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation(G)FSK
Ausgangsleistung100 mW, 500 mW, 1 W, 2 W, 3 W, 5 W

Funktionen des Uart-HF-Moduls der SV-MESH-Serie

  • Automatisch wiederholen
  • GFSK-Modulation
  • 40 Kanäle
  • 4 Bytes Net-ID
  • Standardmäßig 2 Byte Knoten-ID
  • Serielle Parameter konfigurierbar
  • RSSI
  • TTL/RS232/RS485/USB optional
  • Maximale Ausgangsleistung: 100 mW ~ 5 W für Option
  • Frequenzband: 433/470/868/915 MHz optional
  • Empfindlichkeit bis zu -121 dBm
  • Arbeitstemperatur: -40 ~ +85 °C

Anwendungen des Uart-HF-Moduls der SV-MESH-Serie

  • Robotersteuerung
  • Telemetrie der Fernbedienung
  • Industrielle Datenerfassung
  • Drahtlose Datenkommunikation
  • Zutrittskontrollsystem
  • Zählerfernauslesung
  • Sicherheitssystem
  • Heimautomatisierung

Anwendungsschaltung der Mesh Network Uart RF-Funkmodule der SV-MESH-Serie

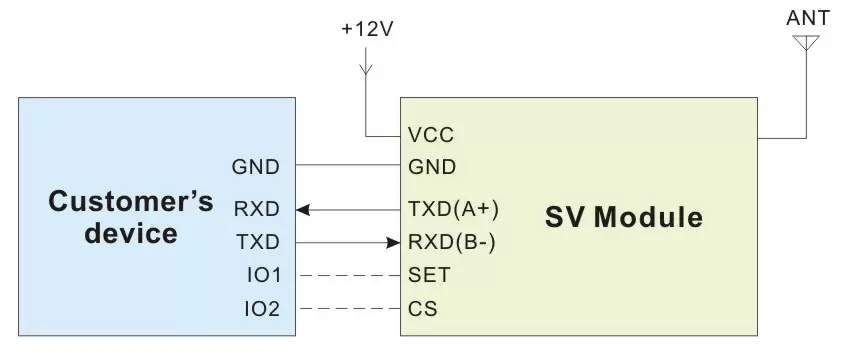

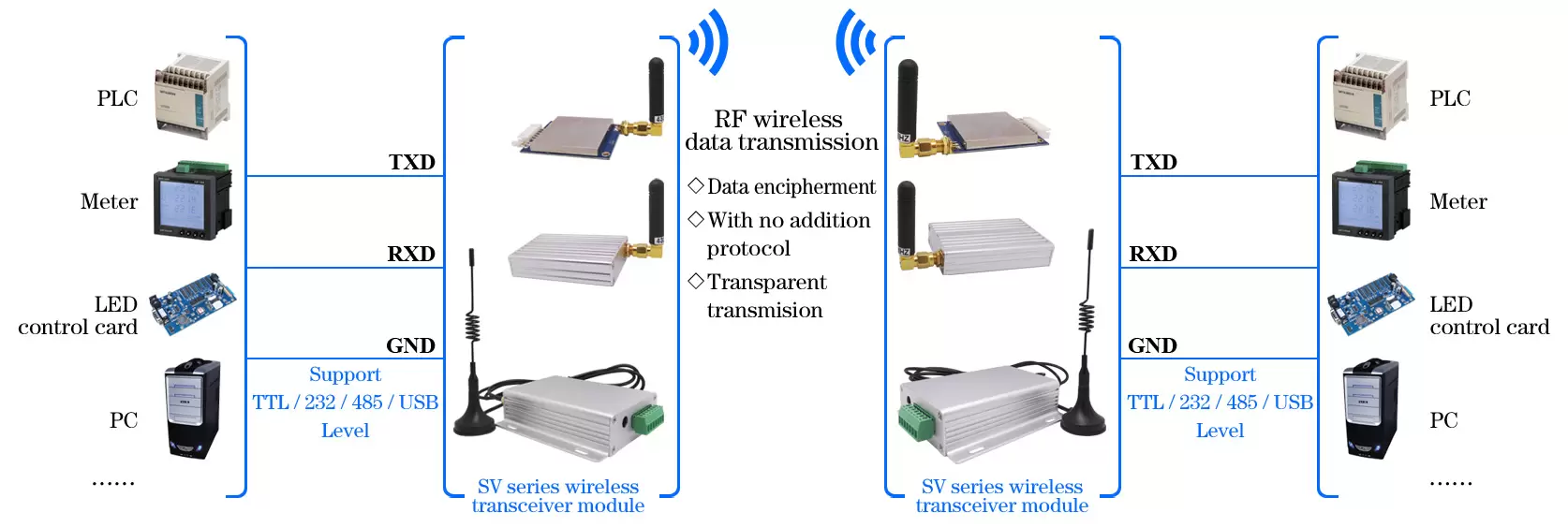

Anwendungsschaltung der Mesh Network Uart RF-Funkmodule der SV-MESH-Serie


SV610:

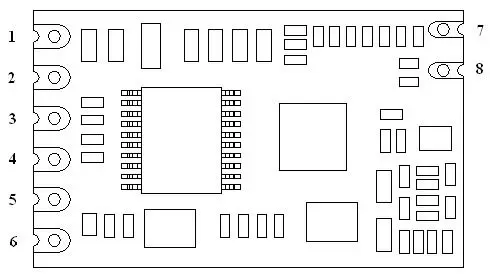

Pin-Belegung der Mesh Network Uart RF Wireless-Module SV610

Pin-Nr.DefinitionBeschreibung
1VCCAngeschlossen an die positive Stromversorgung (typischerweise 5 V)
2MasseMit Erde verbunden
3TXDTXD des Moduls und Anschluss an externes RXD
4RXDRXD des Moduls und Verbindung zum externen TXD
5SATZKonfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
6CSModulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)
7MasseMit Erde verbunden
8AMEISEVerbunden mit Antenne (50 Ohm Kupfer-Koaxialantenne)



SV650:

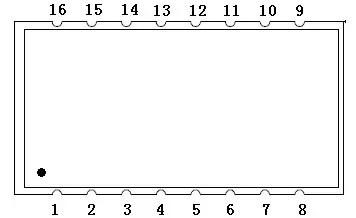

Pin-Belegung der Mesh Network Uart RF Wireless-Module SV650

Pin-Nr.DefinitionBeschreibung
1SATZKonfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
2CSModulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)
3TXLEDLED-Anzeige für Übertragung (aktiv bei niedrigem Pegel)
4RXLEDLED-Anzeige für Empfang (aktiv bei niedrigem Pegel)
5, 6, 7, 11, 12NCNull
8, 10, 13MasseMit Erde verbunden
9AMEISEVerbunden mit Antenne (50 Ohm Kupfer-Koaxialantenne)
14VCCAngeschlossen an die positive Stromversorgung (typischerweise 5 V)
15RXD/BRXD des Moduls und mit externem TXD verbinden (@485-Pegel, mit B mit Ausgang verbinden)
16TXD/ATXD des Moduls und mit externem RXD verbinden (@485-Pegel, mit A mit Ausgang verbinden)



SV611, SV651-Serie:

Pin-Definition der Mesh Network Uart RF-Funkmodule SV611/SV651

Pin-Nr.DefinitionBeschreibung
1VCCAngeschlossen an die positive Stromversorgung (typischerweise 5 V)
2MasseMit Erde verbunden
3TXD/ATXD des Moduls und mit externem RXD verbinden (@485-Pegel, mit A mit Ausgang verbinden)
4RXD/BRXD des Moduls und mit externem TXD verbinden (@485-Pegel, mit B mit Ausgang verbinden)
5SATZKonfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
6CSModulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)



Serien SV612, SV652, SV6202:

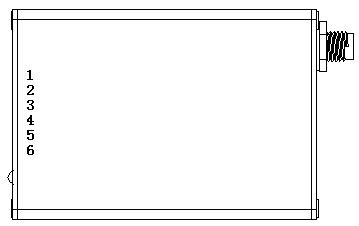

Pin-Definition der Mesh Network Uart RF-Funkmodule SV612/SV652/SV6202

Pin-Nr.DefinitionBeschreibung
1VCCAngeschlossen an die positive Stromversorgung (typischerweise 5 V)
2MasseMit Erde verbunden
3TXD/ATXD des Moduls und mit externem RXD verbinden (@485-Pegel, mit A mit Ausgang verbinden)
4RXD/BRXD des Moduls und mit externem TXD verbinden (@485-Pegel, mit B mit Ausgang verbinden)
5SATZKonfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
6CSModulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)



SV613- und SV653-Serie:

Pin-Definition der Mesh Network Uart RF-Funkmodule SV613/SV653





SV614, SV654-Serie:

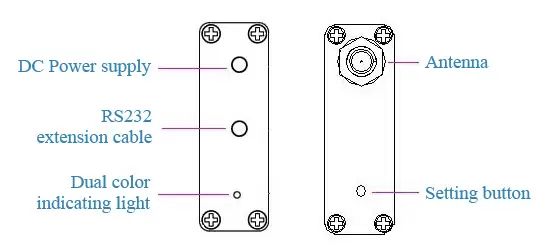

Pin-Definition der Mesh Network Uart RF-Funkmodule SV614/SV654



SV6300-Serie:

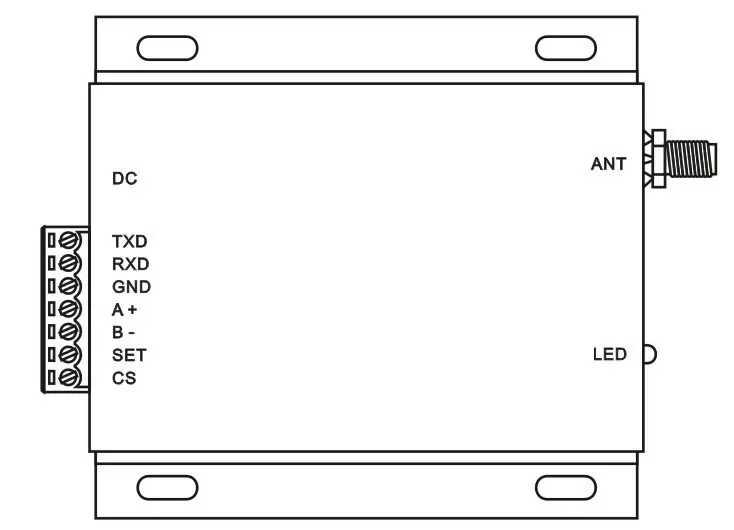

Pin-Definition der Mesh Network Uart RF-Funkmodule SV6300

Pin-Nr.DefinitionBeschreibung
1TXDTXD des Moduls und Anschluss an externes RXD
2RXDRXD des Moduls und Verbindung zum externen TXD
3MasseMit Erde verbunden
4Eine +Serielle Kommunikation TXD (RS485-Ebene)
5B -Serielle Kommunikation RXD (RS485-Ebene)
6SATZKonfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
7CSModulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)



SV6500-Serie:

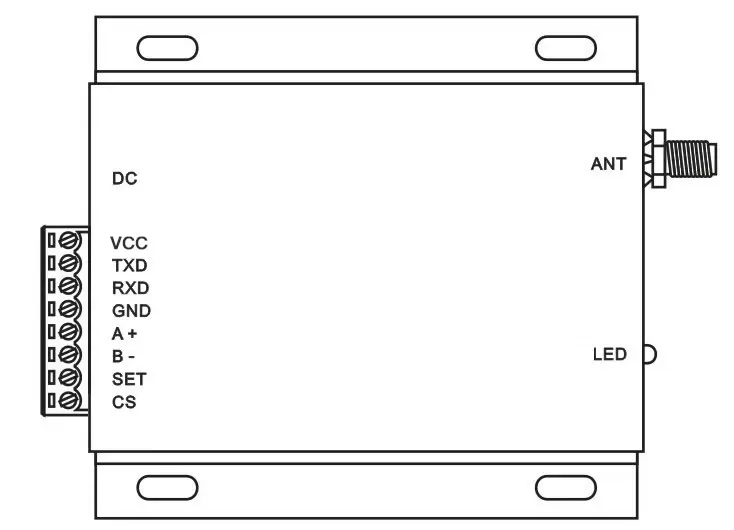

Pin-Definition der Mesh Network Uart RF-Funkmodule SV6500



Pin-Nr.DefinitionBeschreibung
1VCCAn die positive Stromversorgung anschließen
2TXDVerbinden Sie sich mit TXD für die TTL- oder RS232-Schnittstelle
3RXDAnschluss an RXD für TTL- oder RS232-Schnittstelle
4MasseMit Erde verbunden
5A+Anschluss an A+ für RS485-Schnittstelle
6B-Verbinden Sie sich mit B- für die RS485-Schnittstelle
7SATZKonfigurationsmodus aktivieren (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen). Gültig, wenn der CS-Pin hoch ist oder offen gelassen wird.
8CSModulbetrieb aktivieren (Auf Low ziehen, um das Modul in den Ruhemodus zu versetzen, offen lassen oder High-Level anschließen, um das Modul in den normalen Betriebsmodus zu versetzen)

SV610 Abmessungen:

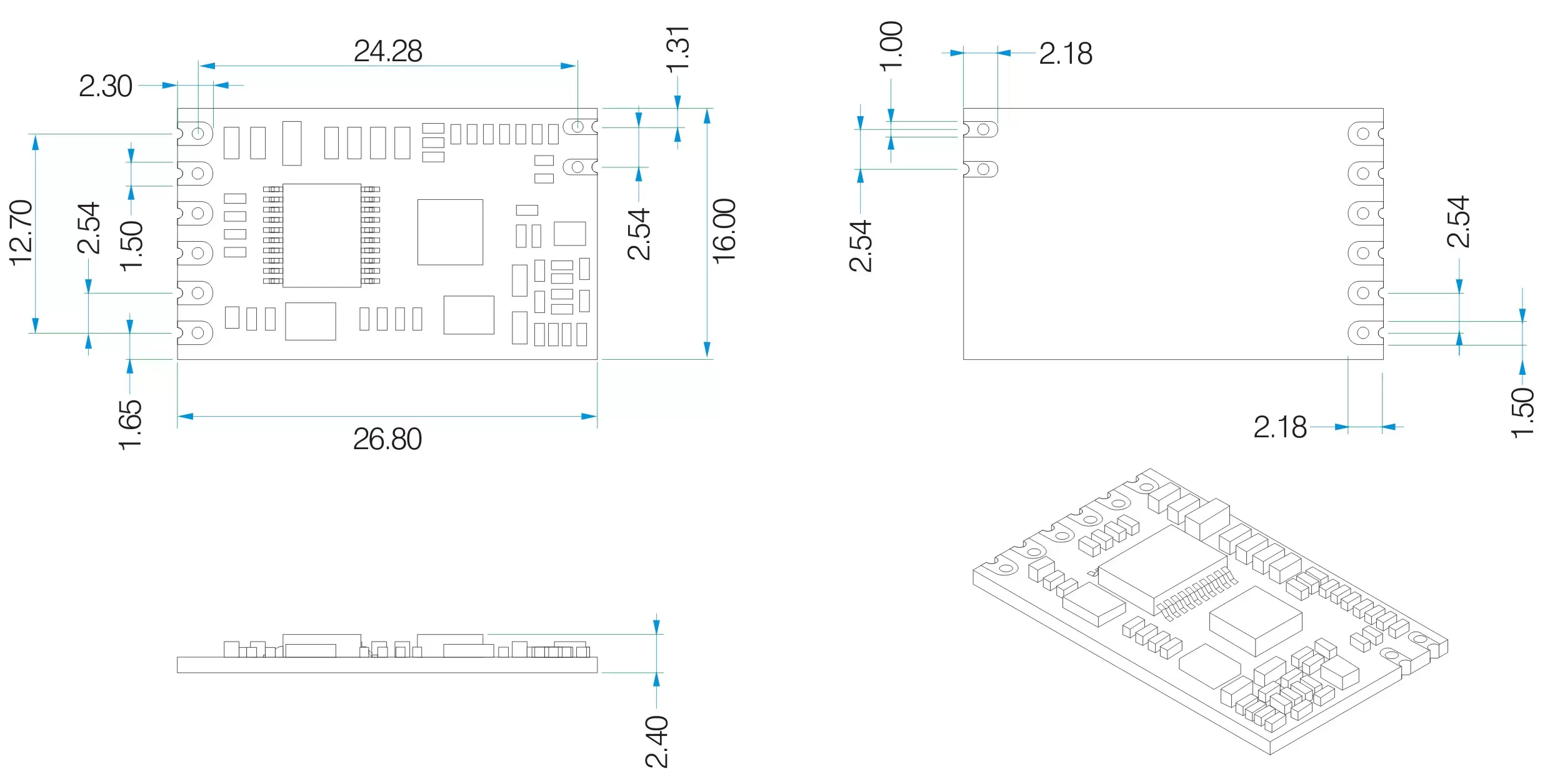

Mechanische Abmessungen der Mesh Network Uart RF Wireless-Module SV610

SV611 Abmessungen:

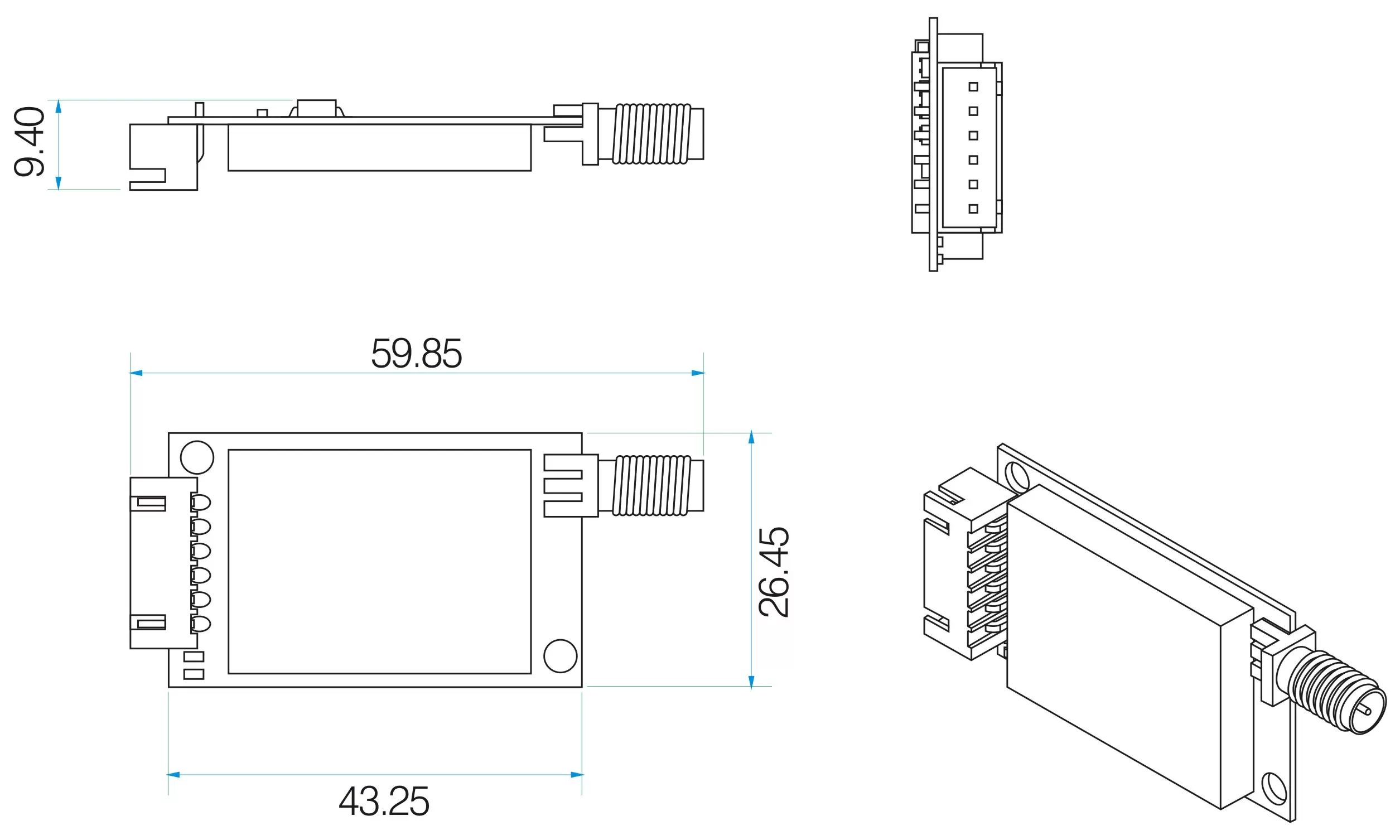

Mechanische Abmessungen der Mesh Network Uart RF Wireless-Module SV611

SV650 Abmessungen:

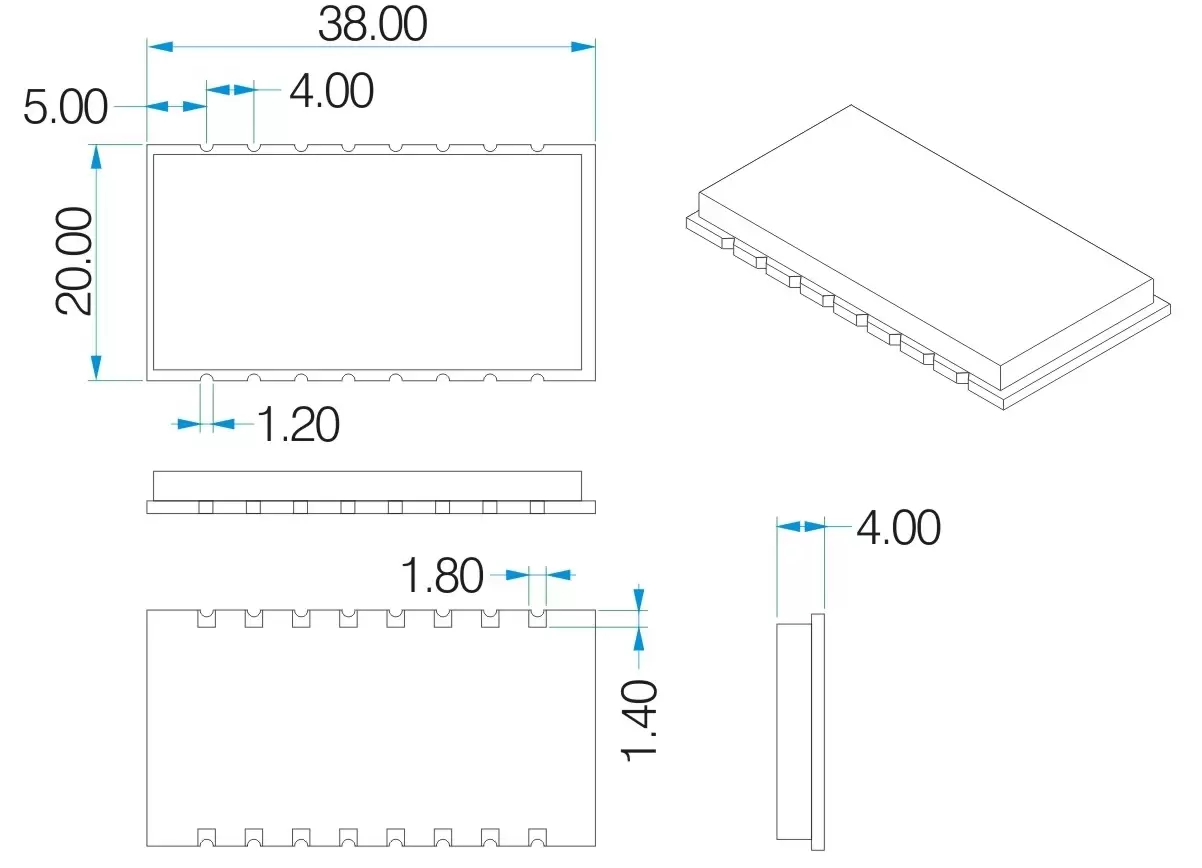

Mechanische Abmessungen der Mesh Network Uart RF Wireless-Module SV650

SV651 Abmessungen:

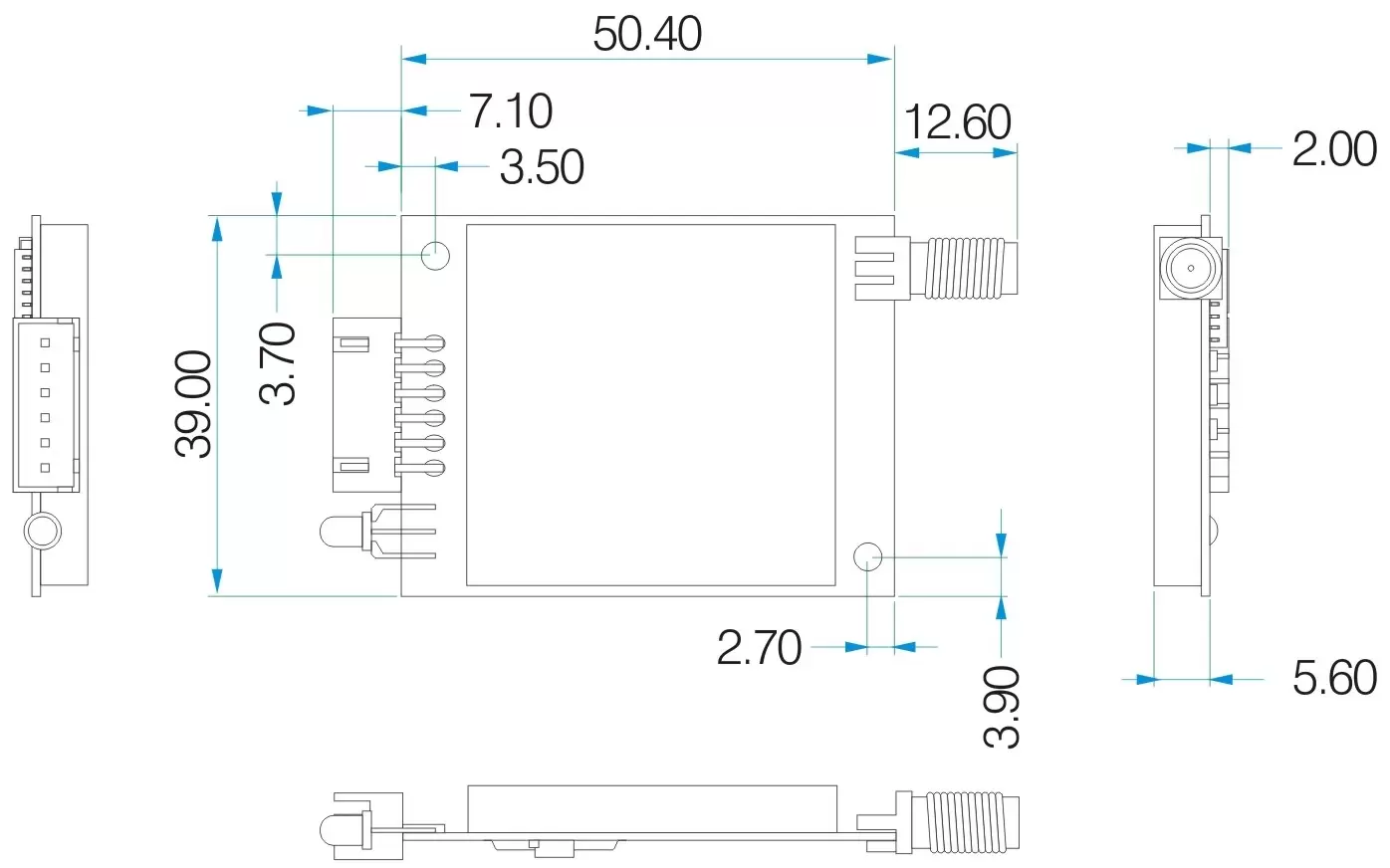

Mechanische Abmessungen der Mesh Network Uart RF Wireless-Module SV651

SV612, SV652, SV6202 Abmessungen:

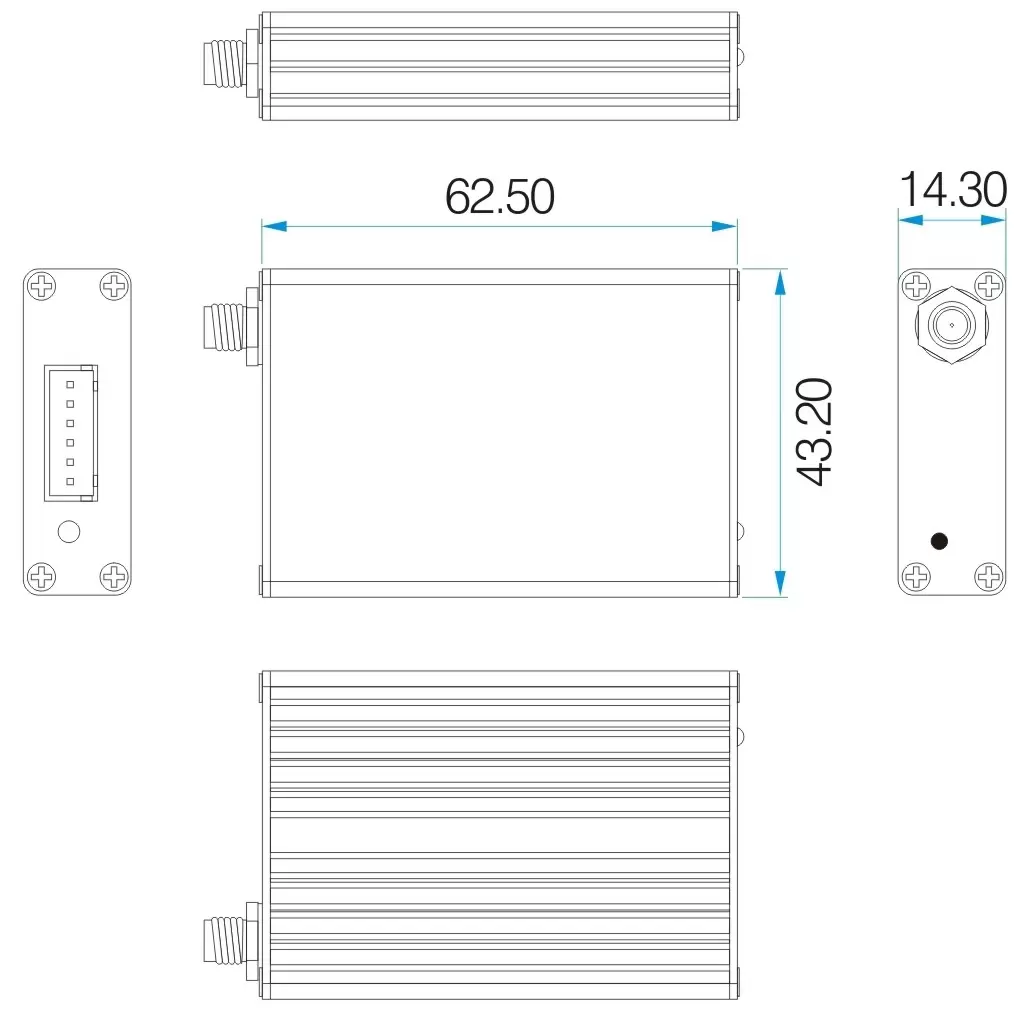

Mechanische Abmessungen der Mesh Network Uart RF Wireless-Module SV612/652/6202

SV6300, SV6500 Abmessungen:

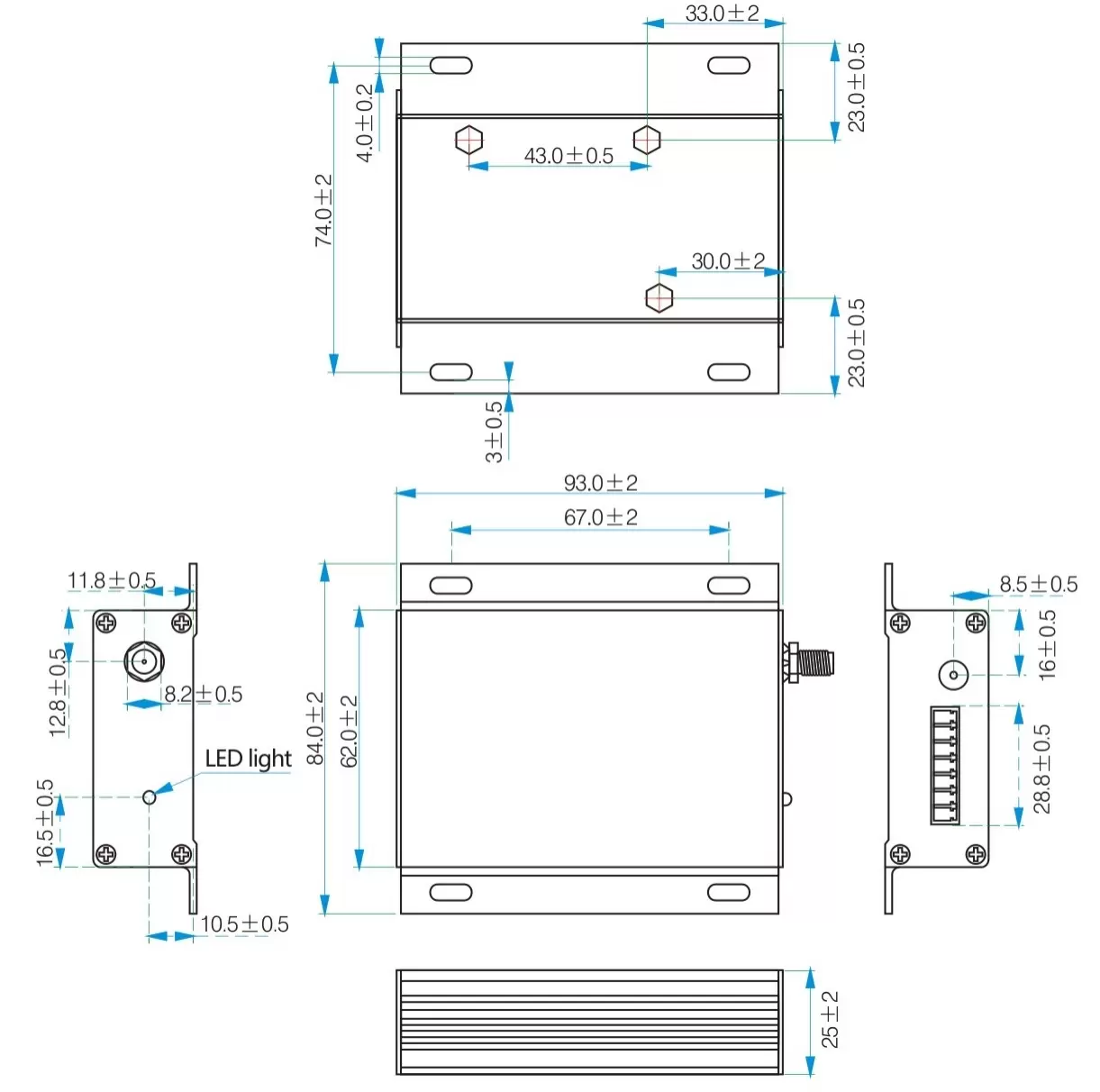

Mechanische Abmessungen der Mesh Network Uart RF Wireless-Module SV6300/6500
