Star Network Uart LoRa-Modul LoRaStar-Serie

Das LoRaStar-Modul ist ein UART-LoRa-Modul, das unter einem Sternnetzwerk arbeitet. Jedes Modul kann zur Mitte oder zum Knoten wechseln, um ein drahtloses Sternnetzwerk zu bilden. Es unterstützt die automatische MESH-Funktion, die ohne Blindzonen- und Distanzbegrenzung kommunizieren kann. Das Modul bietet außerdem optionale Funktionen wie die drahtlose Datenverschlüsselung AES128 und LBT (Listen before Talk) zur Unterstützung weiterer Anwendungen.
Das LoRaStar-Modul basiert auf dem SX127X-Chip von Semtech und nutzt die fortschrittliche LoRa-Spread-Spectrum-Modulations-Frequenzsprungtechnologie, um eine hohe Empfindlichkeit zu erreichen. Die Durchschlagskraft und die Kommunikationsentfernung sind den aktuellen FSK- und GFSK-Produkten weit überlegen und verfügen über eine stärkere Entstörung.
LoRaSTAR verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

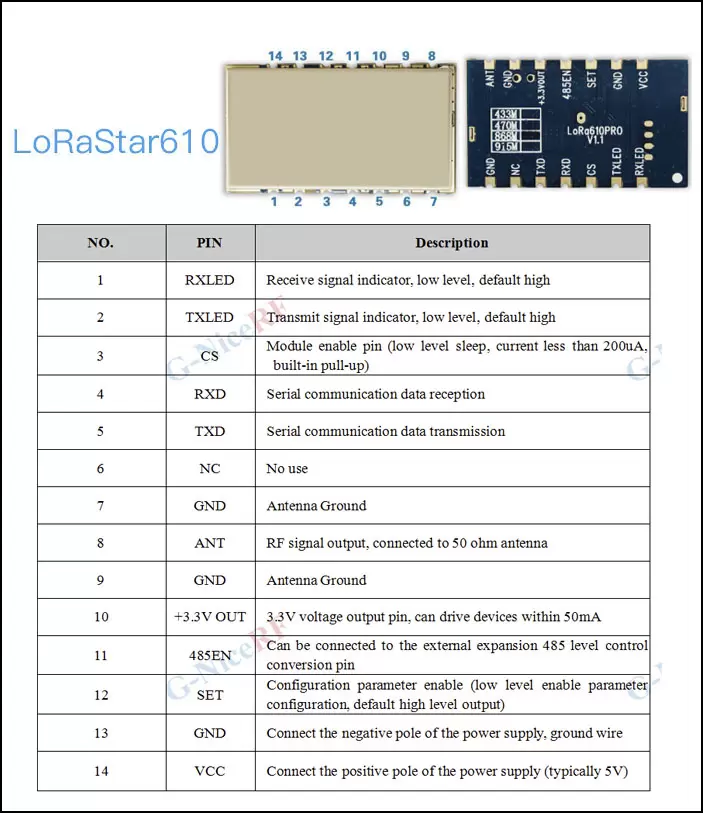

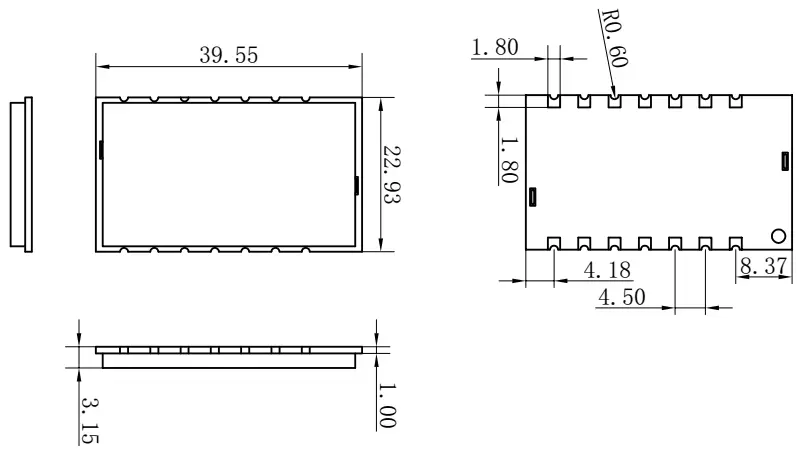

Lorastar610	Parameter	Min	Typ.		Max		Einheit		Zustand
	Arbeitszustand
	Spannungsbereich	3.3	5.0		6.5		V		*2
	Betriebstemperatur	-40	25		+85		℃
	Aktueller Verbrauch
	RX -Strom		<15				ma		TTL -Ebene
	TX -Strom		<130				ma
	Schlafstrom	*1	<200				ua
	RF -Parameter
	Frequenzbereich （verschiedene Spezifikationen）	414.92	433.92		453.92		MHz		@433MHz
		470.92	490.92		509.92		MHz		@470MHz
		849.92	868.92		888.92		MHz		@868MHz
		895.92	914.92		934,92		MHz		@915MHz
	Datenrate	91	656		17353		BPS		@Lora
	Ausgangsleistung	4	20		+20		DBM		Software 7 einstellbar
	Empfindlichkeit		-139				DBM		@91bit / s

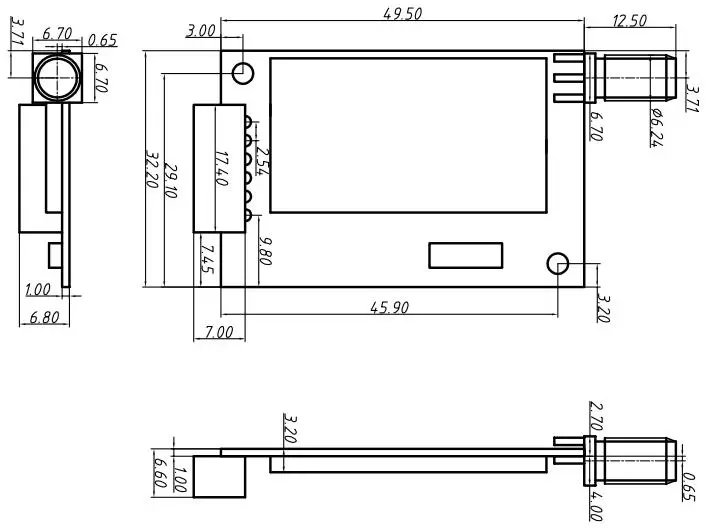

Lorastar611	Parameter	Min	Typ.		Max		Einheit		Zustand
	Arbeitszustand
	Spannungsbereich	3.3	5.0		6.5		V
	Betriebstemperatur	-40	25		+85		℃
	Aktueller Verbrauch
	RX -Strom		<15				ma		TTL -Ebene
	TX -Strom		<130				ma
	Schlafstrom	*1	<200				ua
	RF -Parameter
	Frequenzbereich (verschiedene Spezifikationen)	414.92	433.92		453.92		MHz		@433MHz
		470.92	490.92		509.92		MHz		@470MHz
		849.92	868.92		888.92		MHz		@868MHz
		895.92	914.92		934,92		MHz		@915MHz
	Datenrate	91	656		17353		BPS		@Lora
	Ausgangsleistung	4	20		+20		DBM		Software 7 einstellbar
	Empfindlichkeit		-139				DBM		@91bit / s

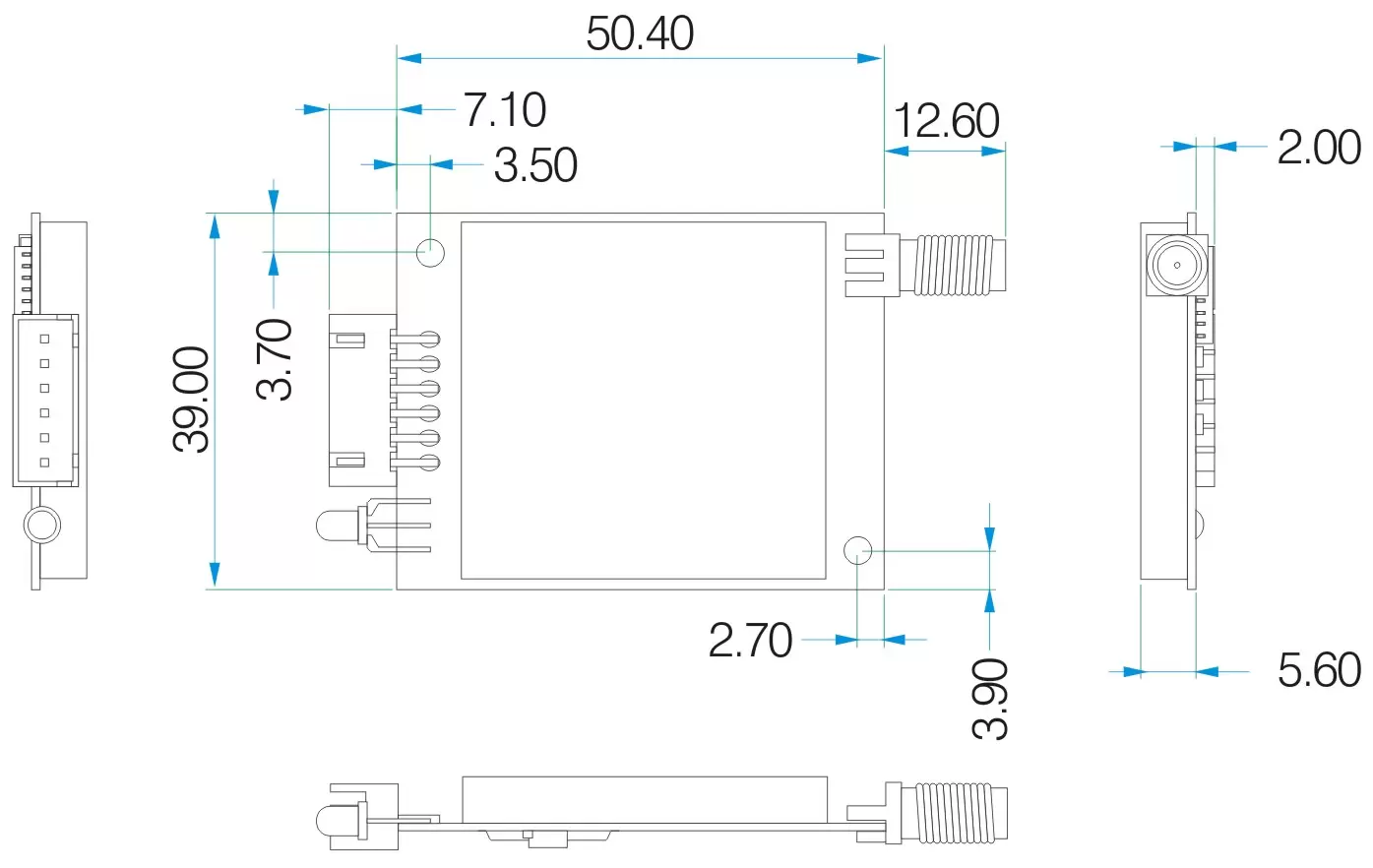

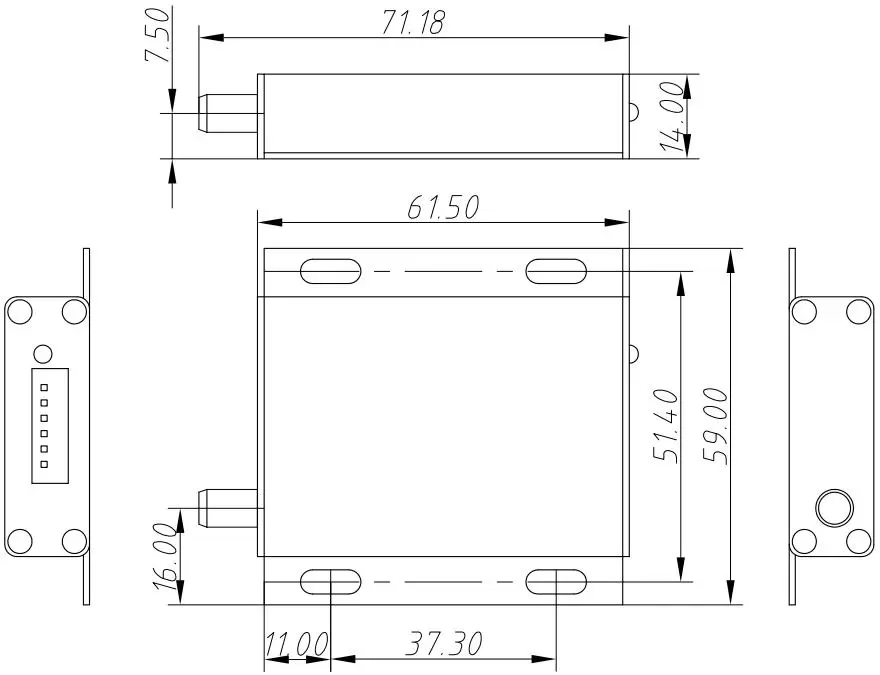

Lorastar6100 Lorastar6102	Parameter	Min		Typ.		Max		Einheit		Zustand
	Arbeitszustand
	Spannungsbereich	3.3		5.0		6.5		V
	Betriebstemperatur	-40		25		+85		℃
	Aktueller Verbrauch
	Rxcurrent			<16				ma		@5v, TTL Level
	TX -Strom			<600				ma		@5v, TTL Level
	Schlafstrom			<250				ua		@5v, TTL Level
	RF -Parameter
	Frequenzbereich (verschiedene Spezifikationen)	414.92		433.92		453.92		MHz		@433MHz
		470.92		490.92		509.92		MHz		@470MHz
		849.92		868.92		888.92		MHz		@868MHz
		895.92		914.92		934,92		MHz		@915MHz
	Datenrate	91		656		17353		BPS		@Lora
	Ausgangsleistung	+ 24		> 29.5		+ 31		DBM		@5v,@433/490MHz
		+ 21		> 27		+ 28,5		DBM		@5v,@868/915MHz
	Empfindlichkeit			-139				DBM		@91 bps

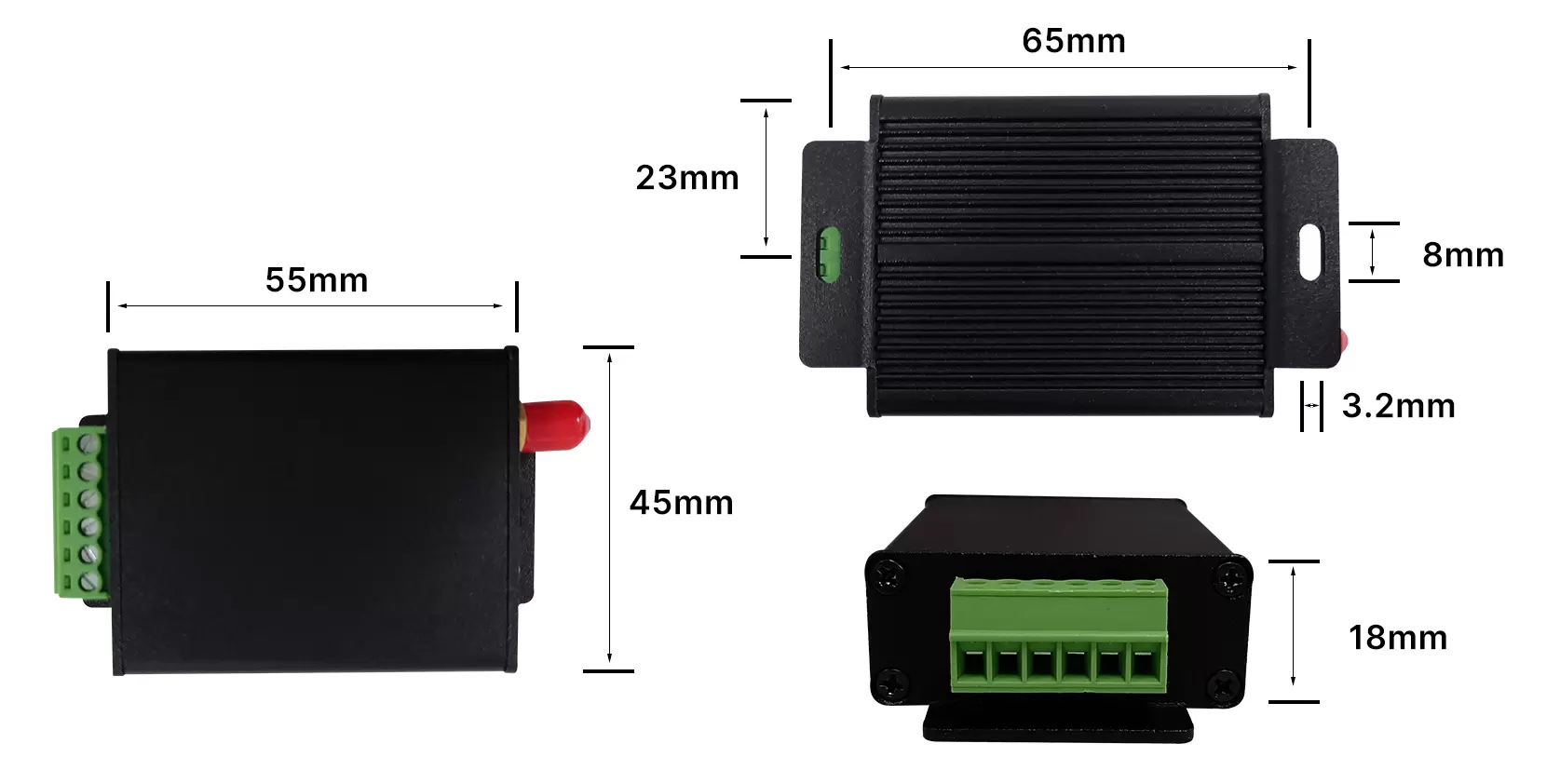

Lorastar6200	Parameter	Min	Typ.	Max	Einheit	Zustand
	Arbeitszustand
	Spannungsbereich	9	12	30	V
	Betriebstemperatur	-40	25	+85	℃
	Aktueller Verbrauch
	Rxcurrent		<18		ma	TTL -Ebene
	TX -Strom		<500		ma	@33dbm, 12V
	Schlafstrom		<7		ma
	RF -Parameter
	Frequenzbereich (verschiedene Spezifikationen)	414.92	433.92	453.92	MHz	@433MHz
	Frequenzbereich (verschiedene Spezifikationen)	470.92	490.92	509.92	MHz	@470MHz
	Datenrate	91	656	17353	BPS	@Lora
	Ausgangsleistung	18	/	+33	DBM	@12v,@433/490MHz
	Empfindlichkeit		-139		DBM	@91bit / s
Lorastar6500	Parameter	Min	Typ.	Max	Einheit	Zustand
	Arbeitszustand
	Spannungsbereich	9	12	30	V	*2
	Betriebstemperatur	-40	25	+85	℃
	Aktueller Verbrauch
	RX -Strom		<18		ma	TTL -Ebene
	TX -Strom		<1,8		A	@37dbm, 12V
	Schlafstrom		<7		ma
	RF -Parameter
	Frequenzbereich unterschiedliche Spezifikationen	414.92	433.92	453.92	MHz	@433MHz
	Frequenzbereich unterschiedliche Spezifikationen	470.92	490.92	509.92	MHz	@470MHz
	Datenrate	91	656	17353	BPS	@Lora
	Ausgangsleistung	28	/	+37	DBM	@12v,@433/490MHz
	Empfindlichkeit		-139		DBM	@91bit / s
