SW433-FPC01: 433 MHz FPC-Antenne

Technische Parameter

• Frequenzbereich: 430 ~ 440 MHz
• VSWR: <3,0
• Verstärkung: 1±0,5 dBi
• Eingangsimpedanz: 50 Ω
• Kabel + FPC: 0,8 schwarze Linie + PI + Elektrolytkupfer
• Arbeitstemperatur: - 30~ + 85 ̊˚C
• Lagertemperatur: - 30~ + 85 ̊˚C

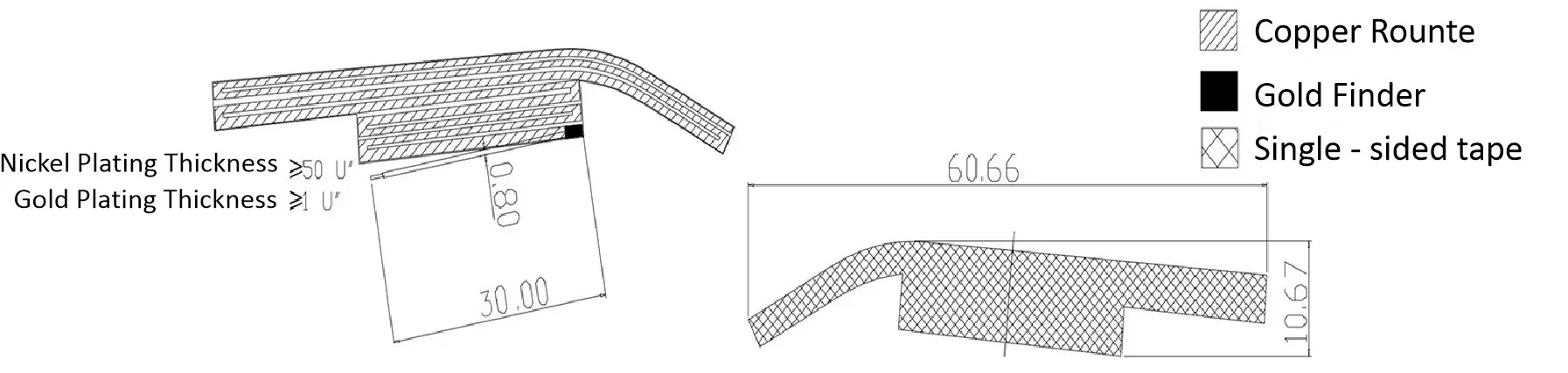

NOTIZ:

1. Mit einem Sternchen (*) gekennzeichnete Maße sind kritische Prüfmaße. Die Lochpositionen sind bei Bedarf anzupassen, um eine korrekte Passung der Baugruppe zu gewährleisten.
2. Sofern nicht anders angegeben, betragen alle Rundungsradien R = 0,30 mm. Die Maße sind auf den Nennwert (Mittelwert) zu kontrollieren. Weitere nicht angegebene Toleranzen finden Sie im allgemeinen Toleranzhinweis im Zeichnungsrahmen.
3. Material: Elektrolytkupfer + Polyimid (1,5 Lagen). Die Gesamtdicke muss weniger als 0,07 mm betragen (ohne 3M-Kleber).
4. Die Vorderseite ist schwarz; die Rückseite ist vollständig mit 3M 300LES-Kleber zu bekleben.
5. Der kreuzförmige Abschnitt stellt Kupferleiterbahnen dar. Der grün schraffierte Bereich besteht nur aus dem Substrat ohne Kupfer und dient als Anschlussbereich. Der Gesamtumriss folgt der Querschnittskontur.
6. Die Oberfläche muss frei von Kratzern sein, die das Kupfer freilegen, sowie von schlechter Beschichtung, Oxidation, Kerben, Dellen, Blasen, Rissen oder Fremdkörpern, Flecken, Fehlausrichtungen oder ähnlichen Defekten.

Die Antennen wurden mit dem Network Analyzer in einer simulierten drahtlosen Umgebung getestet.
