AGPS20P-36C: Passive GPS-Antenne mit hoher Verstärkung
AGPS20P-36C ist eine passive GPS-Antenne, die für GPSL1-Frequenzbänder und Glonass-Frequenzbänder entwickelt wurde. Es kann häufig in der Autonavigation, Positionierungsverfolgung, Sicherheitsausrüstung, Fahraufzeichnung und anderen Gelegenheiten eingesetzt werden. Die Antenne besteht aus einer dielektrischen Mikrowellen-Keramikantenne und einem HF-Koaxialkabel. Die Antenne verfügt über die Eigenschaften eines hohen Gewinns und eines breiten Hauptkeulenstrahls.
HERUNTERLADEN

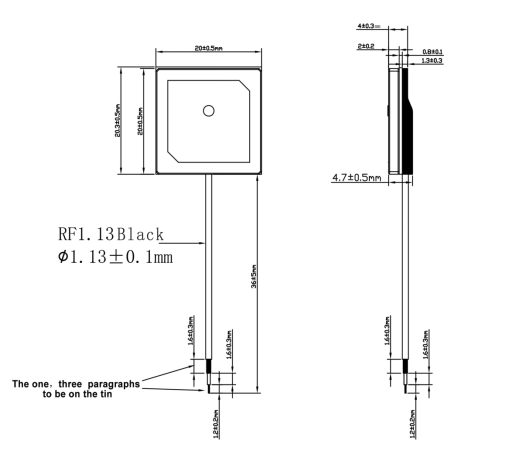

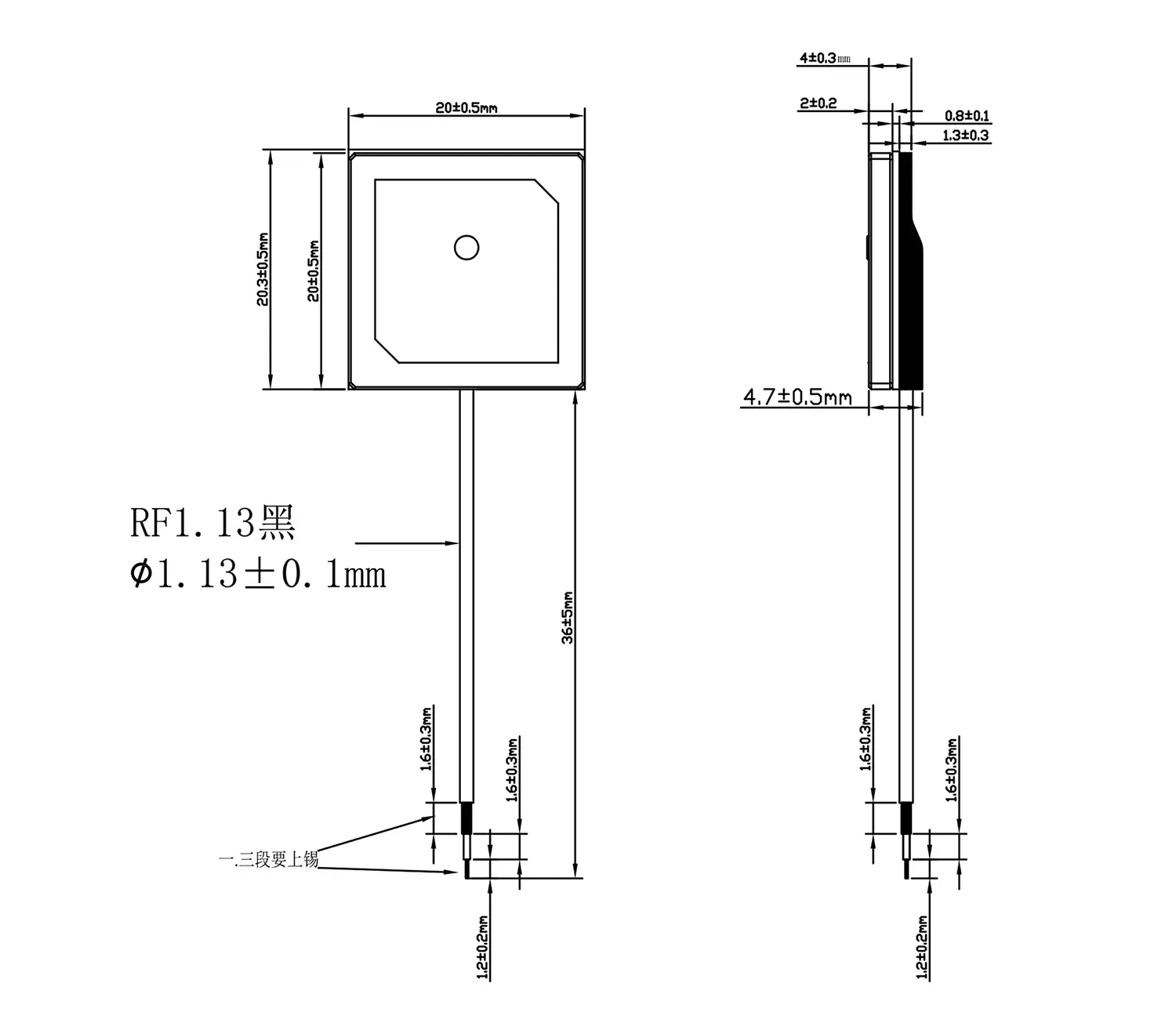

Merkmale der passiven GPS-Antenne
| NEIN | Artikel | Spezifikationen |
| 1 | Größe | 20*20*2（mm） |
| 2 | Abschirmvorrichtung | Weißblech |
| 3 | Leiterplatte | FR4-Faserplatte |
| 4 | LNA | Passiv |
| 5 | Kabel | RF1,13 /36±5mm |
| 6 | Dielektrische Antenne | 20*20*2 Keramikantenne |
| 7 | Betriebstemperatur | -35℃ ~ +75℃ |
| 8 | Arbeitsfeuchtigkeit | 0 % ～ 95 % |
| 9 | Lagertemperatur | -40℃~+80℃ |
| 10 | Lagerfeuchtigkeit | 0 % ～ 95 % |
| Frequenz | Andere |
| Typ | GPS |
| Gewinnen | 3dBi |
| Größe (mm) | < 30 |
| Material & Technologie | Keramik |
Antennencharakteristik der passiven GPS-Antenne
| NEIN | Artikel | Spezifikationen | Post-Umwelttoleranz |
| 1 | Bereich der Empfangsfrequenz | 1575,42 ± 1,1 | ±2,5 |
| 2 | Mittenfrequenz (MHz) (mit 30 mm SpuareGND-Ebene) | 1575.42 | ±5,0 |
| 3 | Bandbreite (MHz) (Rückflussdämpfung ≤ -10 dB) | ≥10 | ±0,5 |
| 4 | VSWR (in der Mittenfrequenz) | ≤2,0 | ±0,5 |
| 5 | Gewinnen | 3 | ±1 |
| 6 | Axiales Verhältnis (mit 70 mm quadratischem GND-Plan) | 3,0 dB | ±0,2 |
| 7 | Polarisation | Rechtshänder-Rundschreiben | ---- |
| 8 | Impedanz (Ω) | 50 | ±5 |
