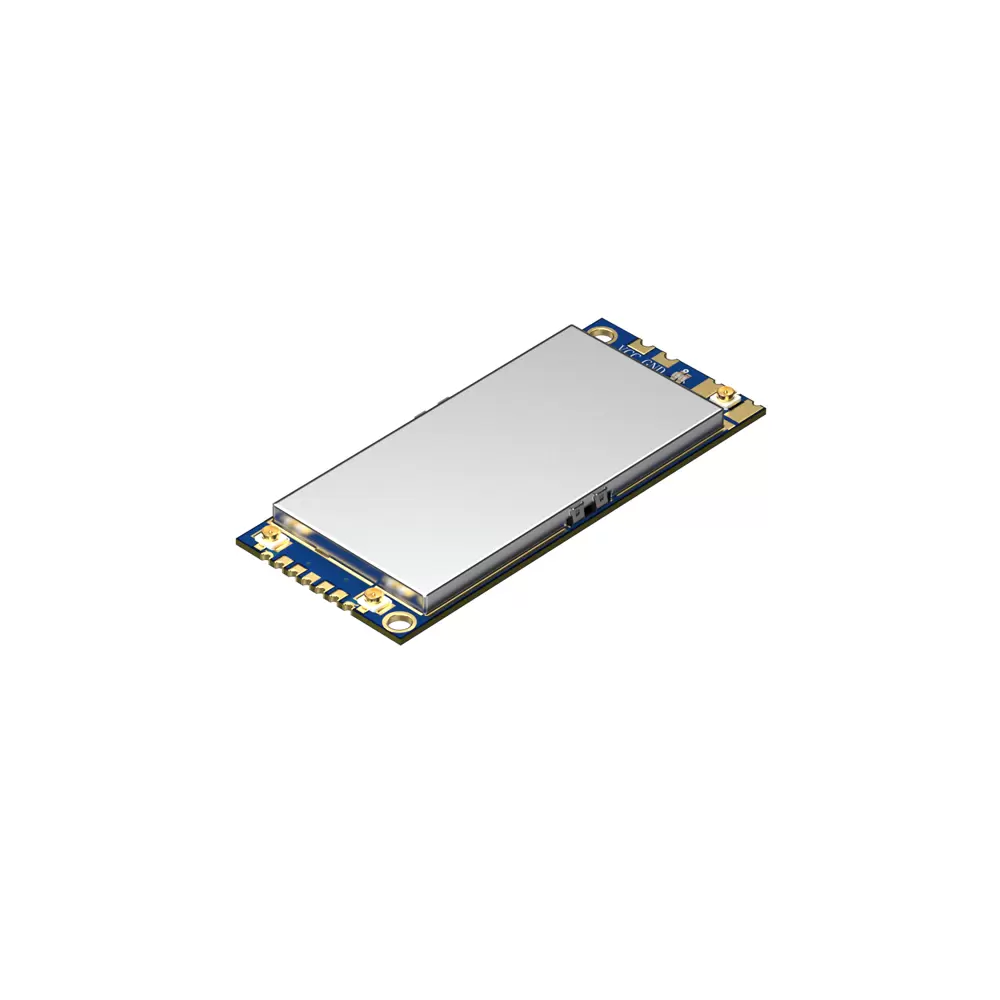

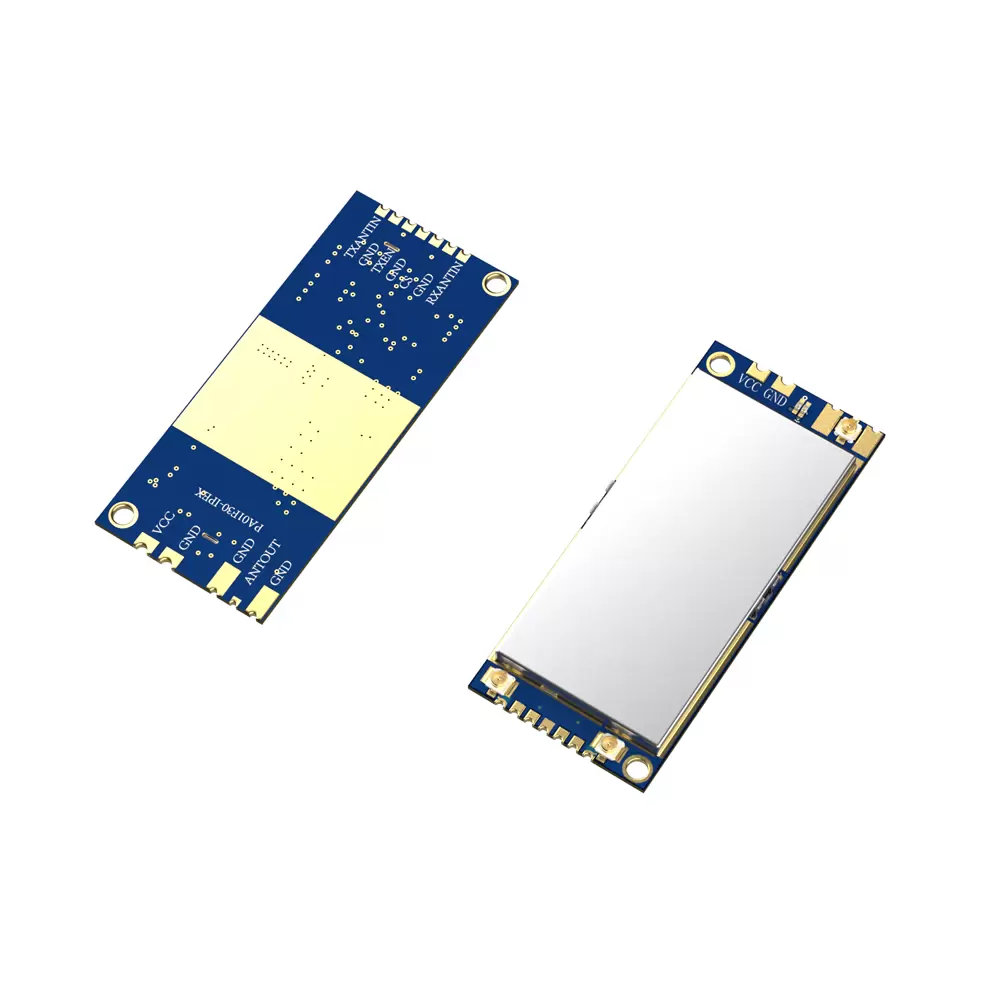

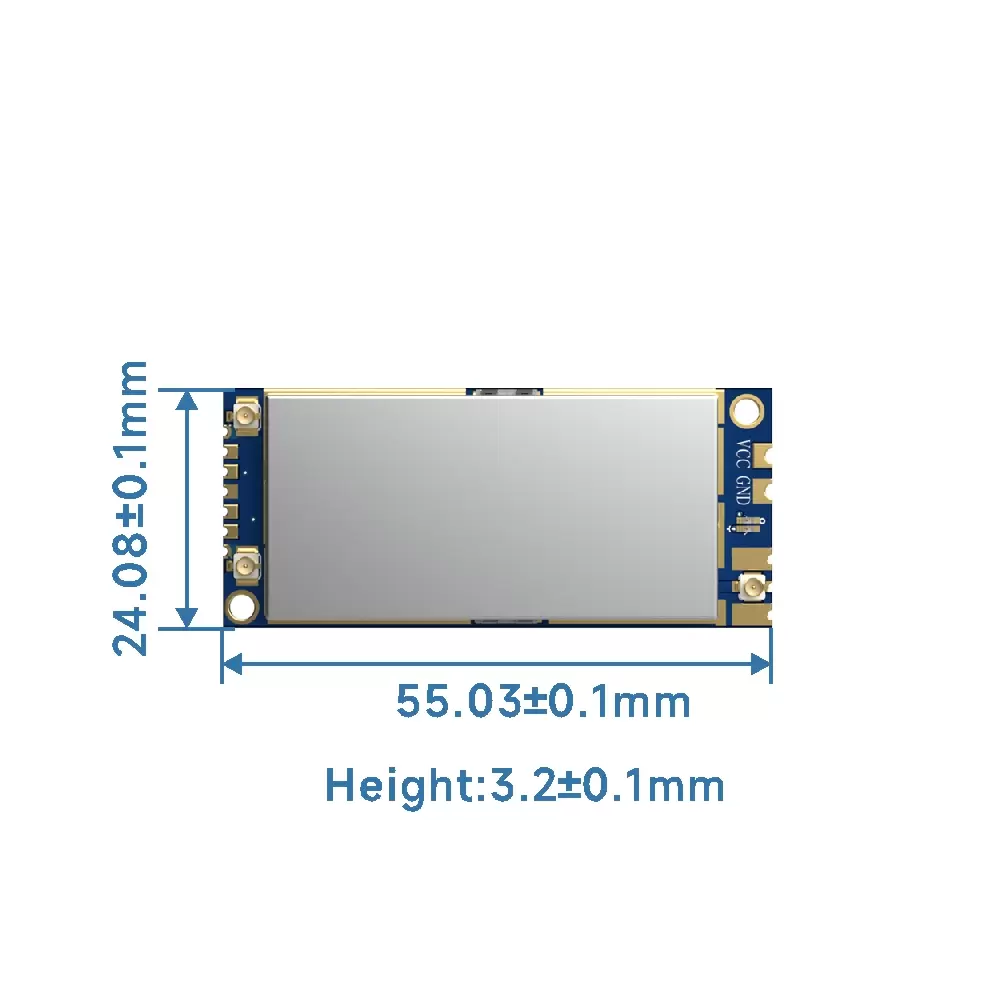

PA01F39: Rauscharmes FEM-Leistungsverstärkermodul mit 8 W Ausgangsleistung
Das Modul PA01F39 ist ein leistungsstarkes FEM-Modul mit einem Betriebsfrequenzbereich von 400–480 MHz und integriert mehrere HF-Funktionen. Das Modul verfügt über einen integrierten Leistungsverstärker (PA), der eine Eingangsleistung von bis zu 30 dBm und eine Ausgangsleistung von über 39 dBm unterstützt. Es enthält außerdem einen rauscharmen Verstärker (LNA) und einen Antennenschalter. Dank seines Stamp-Hole-Gehäusedesigns ist das Modul kompakt und einfach zu integrieren. Dies reduziert die Komplexität der Entwicklung von Hochleistungs-Funkmodulen erheblich und vereinfacht den Designprozess, wodurch die Entwicklungseffizienz gesteigert wird .
Parameter | Zustand | Mindest. | Typ. | Max. | Einheit |
Stromversorgung | 4 | 8,5 | V | ||
Arbeitstemperatur | -40 | 25 | 70 | ℃ | |
Maximale Sendeleistung | 32 | dBm | |||
Maximaler Empfangseingang | 0 | dBm | |||
Stromaufnahme | |||||
Schlafstrom | <30 | uA | |||
RX-Strom | <18 | mA | |||
TX-Strom (hohe Leistung) | Gipfel | 2.7 | A | ||
@440 MHz, 39 dBm, 8 V, Arbeitszyklus 0,5 | 1.3 | A | |||
HF-Parameter | |||||
Betriebsfrequenz | 4 00 | 480 | MHz | ||
Sendeleistung | @440MHz,TXANTIN 30dBm,Vcc=8v | 38 | 39 | 40 | dBm |
Rauscharme Verstärkung des Empfängers | @400-480MHz Eingang -50dBm | 10 | 20 | dB | |
Rauschzahl des Empfängers | 1.0 | dB | |||
Merkmale
Ultrabreiter Frequenzbereich: 400–480 MHz
Großer Spannungsbereich: 4–8,5 V
Eingebauter Sende-/Empfangsschalter, der sowohl Empfang als auch Senden mit einer einzigen Antenne ermöglicht
Eingebaute rauscharme Verstärkung mit einem Rauschmaß (NF) von 1,0 dB
Anwendungen
Hochleistungsverstärkung für die drahtlose Datenübertragung
Hochleistungsverstärkung für die drahtlose Sprachübertragung

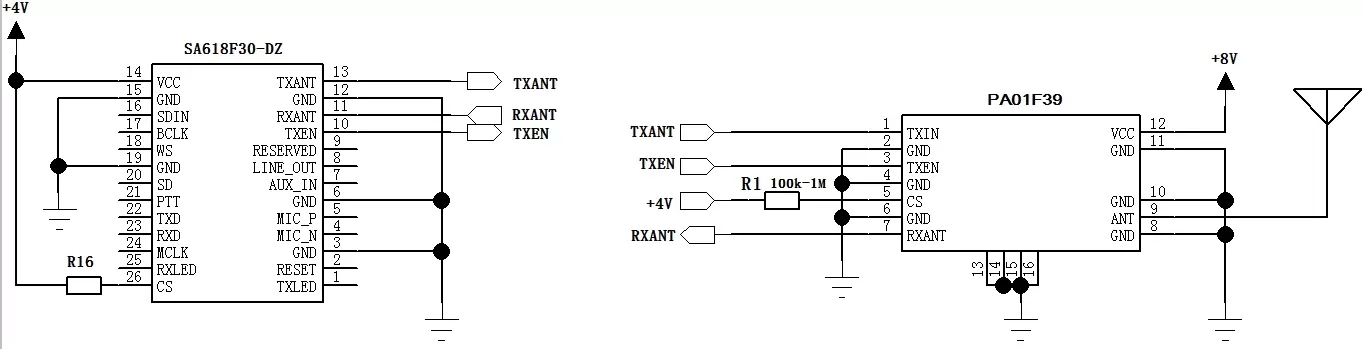

Anwendungsverbindungsdiagramm (Beispieldiagramm SA618F30-DZ)
Vergleichstabelle für Eingangs- und Ausgangsleistung (Signalquelle: SA618F30-DZ, Betriebsspannung: 7,6 V)
Betriebsfrequenz ( MHz) | Leistungsverstärkereingang Leistung ( dBm) | Leistungsverstärker Ausgangsleistung ( dBm) | Durchschnittlicher Betriebs Strom ( A) |
400 | 17,0 | 25,8 | 0,53 |
19,7 | 31,6 | 0,76 | |
22,6 | 36,7 | 1.11 | |
25.2 | 38,5 | 1,34 | |
27,6 | 39.1 | 1,53 | |
30,3 | 39,9 | 1,77 | |
420
| 18.2 | 31.2 | 0,73 |
21.2 | 36,4 | 1,05 | |
23,9 | 38.1 | 1,25 | |
26,4 | 39,0 | 1,39 | |
28,5 | 39,6 | 1,48 | |
30,7 | 40,0 | 1,75 | |
4 40 | 18.1 | 34,9 | 0,85 |
20,8 | 36,9 | 1,05 | |
23,6 | 39,2 | 1,27 | |
26.2 | 39,6 | 1,32 | |
28,4 | 39,9 | 1,35 | |
30.1 | 39,9 | 1,39 | |
460 | 18,5 | 32,5 | 0,71 |
22 | 36,8 | 0,98 | |
24 | 38,2 | 1.13 | |
26.2 | 38,8 | 1.22 | |
29 | 39.1 | 1.22 | |
31.1 | 39,2 | 1.30 | |
480 | 18,9 | 29,4 | 0,59 |
21,8 | 32,65 | 0,73 | |
24,7 | 35,0 | 0,88 | |
27,6 | 37,0 | 1,06 | |
30.1 | 38.1 | 1.16 | |
31,5 | 38,5 | 1,26 |
Hinweis: Der oben angegebene Strom bezieht sich auf den Modulbetrieb mit 1 Sekunde Sendezeit und 0,5 Sekunden Empfangszeit. Bei Betrieb mit Einzelträgerübertragung verdoppelt sich der Betriebsstrom
Vergleichstabelle für Spannung und Leistung (Bedingungen: Eingangsleistung 30 dBm, Frequenz: 440 MHz, 50 % Arbeitszyklus)
Betriebsspannung (V) | Ausgangsleistung (dBm) | Betriebsstrom (A) |
8,0 | 39,5 | 1.4 |
7,5 | 38,9 | 1,36 |
7,0 | 38,3 | 1.3 |
6.5 | 37,9 | 1,24 |
6,0 | 37,2 | 1.16 |
5.5 | 36,5 | 1,07 |
5,0 | 35,2 | 0,92 |
4.5 | 34,4 | 0,77 |
4.0 | 32.1 | 0,59 |

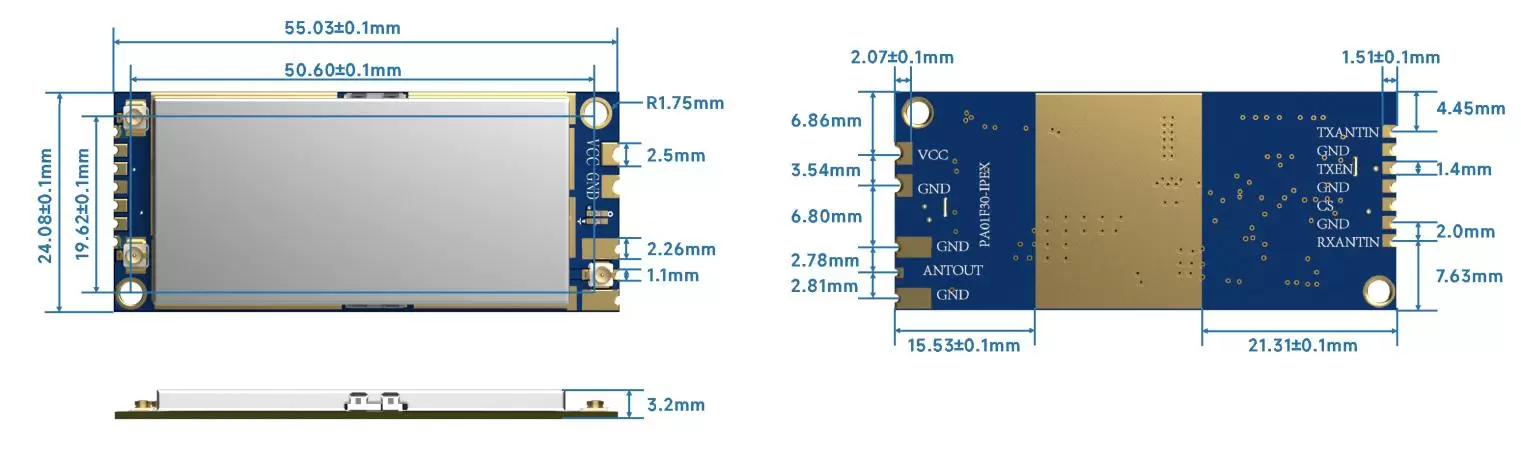

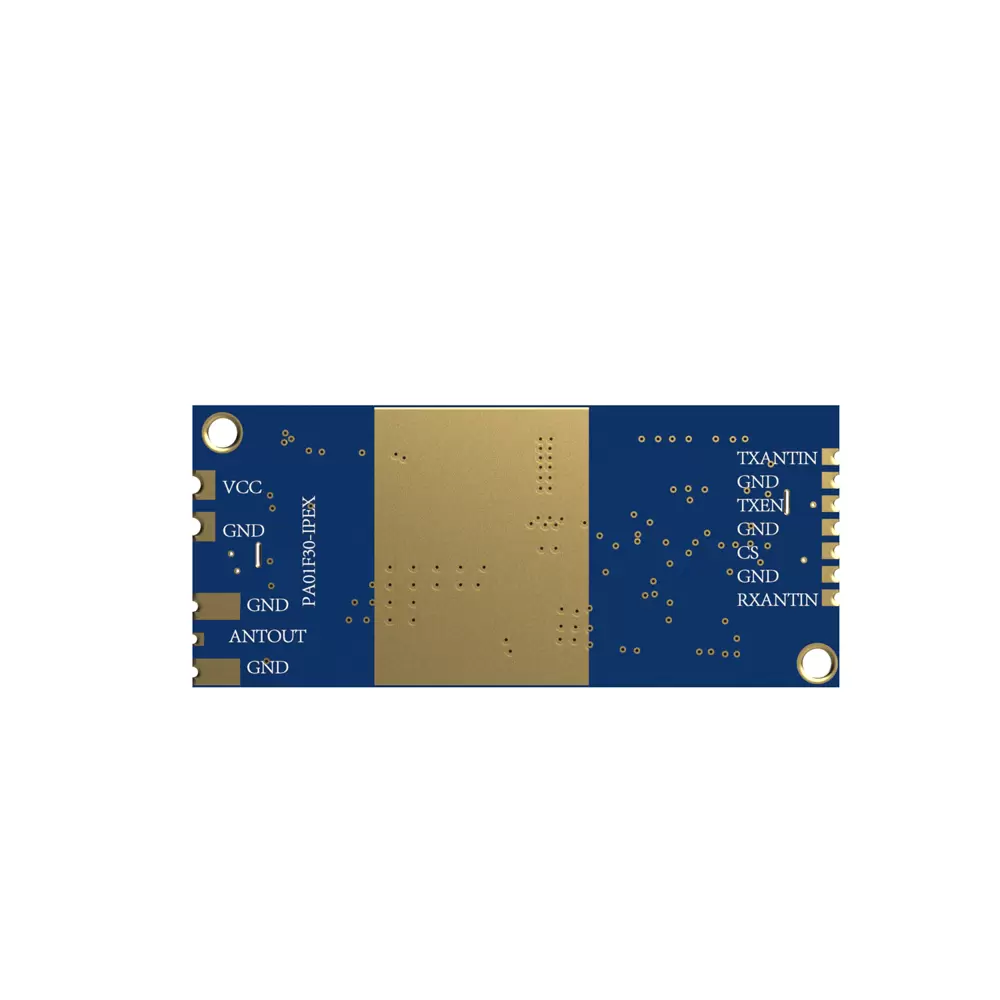

Pin Nr | Pin-Name | E/A | Beschreibung |
1 | TXANTIN | - | Der Signaleingangspin des Verstärkers sollte ein maximales Eingangssignal von 32 dBm nicht überschreiten |
2,4,6,8,10,11 | Masse | - | Mit der Stromerde verbinden |
3 | TXEN | 0–3,3 V | Sendefreigabe -Steuerpin , High-Pegel für Senden, Low-Pegel für Empfangen. (Hinweis: Dieser Pin steuert auch die Gate-Spannung des internen Leistungsverstärkers. Der High-Pegel sollte 3,3 V nicht überschreiten, da eine höhere Spannung den internen Leistungsverstärker-IC beschädigen kann.) |
5 | CS | 0-5 V | Sleep-Pin : Dieser Pin sollte während des Betriebs hoch und im Ruhezustand niedrig gezogen werden. Es gibt keinen internen Pull-up. |
7 | RXANTOUT | - | Empfängersignal-Ausgangspin : Verbindung zur externen Anpassungsschaltung des Benutzerprodukts. Wenn der Benutzer ihn nur zur Leistungsverstärkung verwenden möchte, kann dieser Pin unbeschaltet bleiben. |
9 | ANTOUT | - | Ausgangspin des Leistungsverstärkers und Eingangspin des Empfängersignals |
12 | VCC | 0–8,5 V | Modul-Stromversorgung positiver Eingang |
