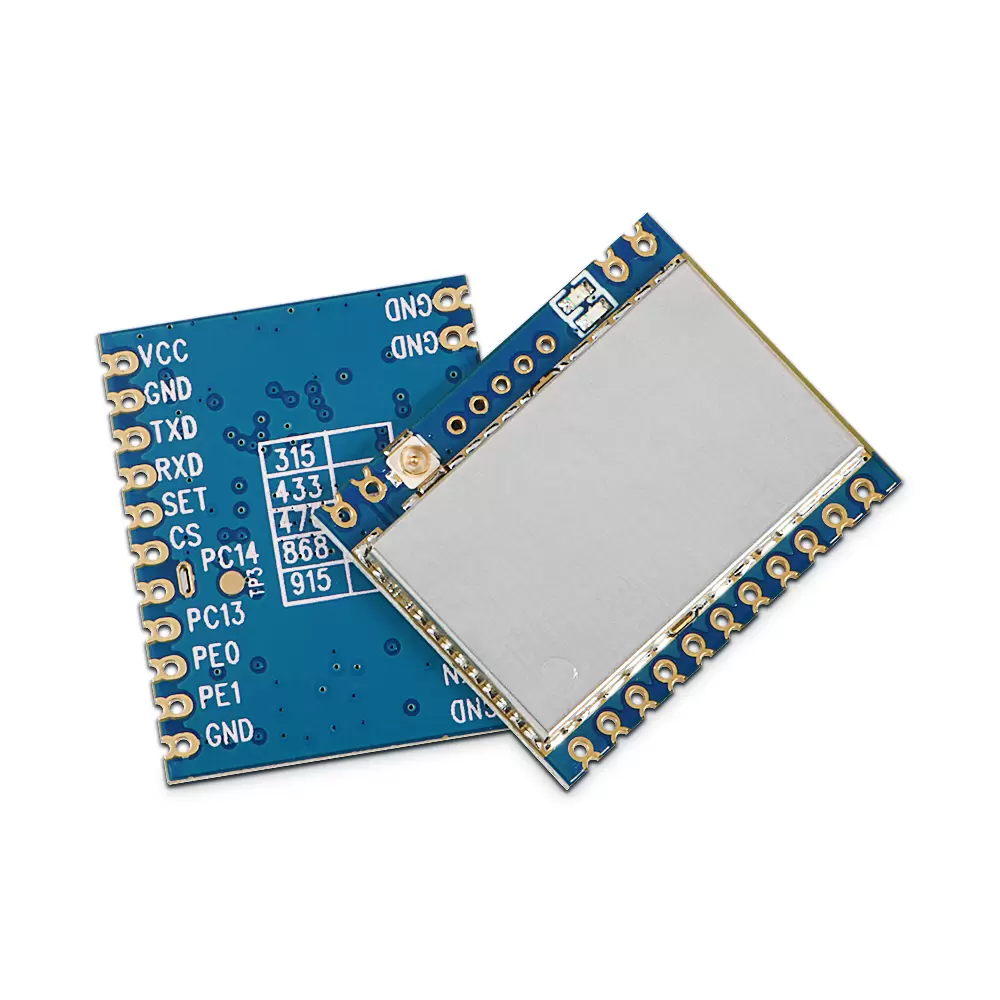

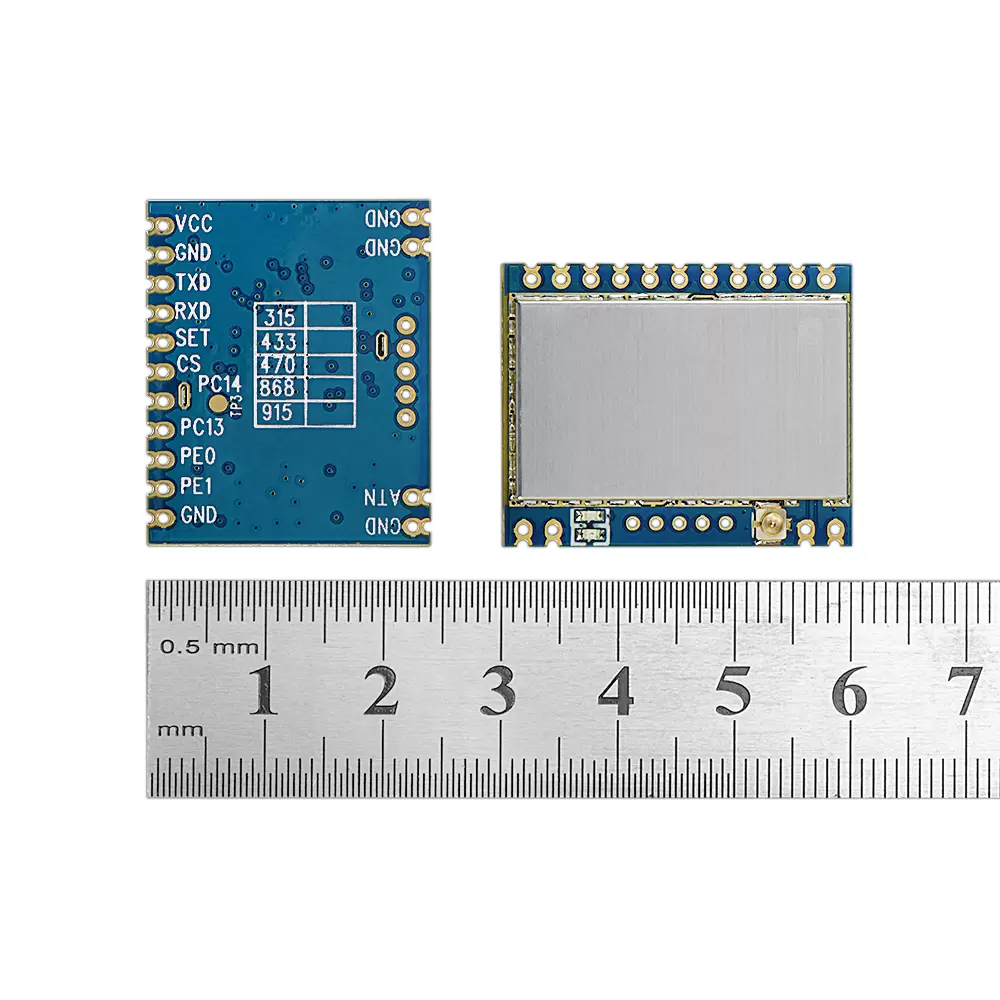

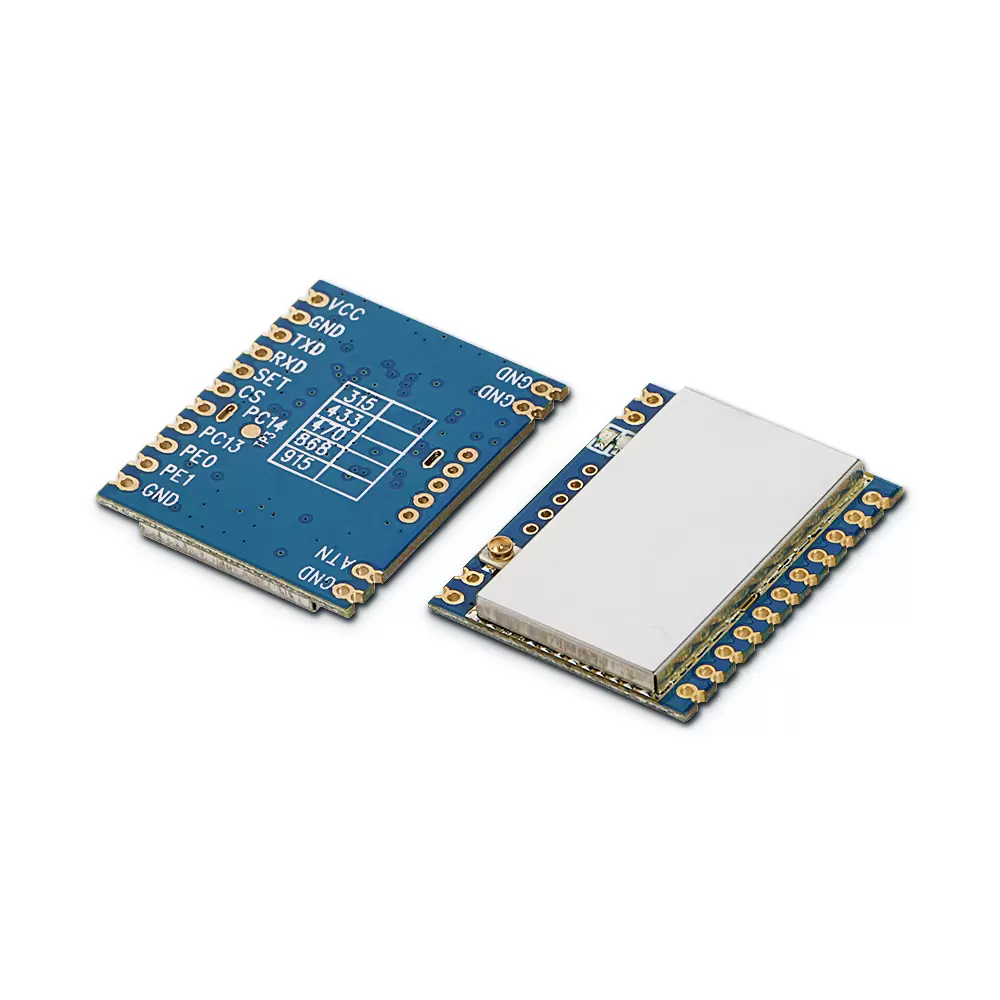

SV610PRO 100 mW drahtloses Übertragungsmodul mit hoher Integration
Der SV610Pro ist ein hochintegriertes HF-Transceivermodul der Industrieklasse, das eine Standard-TTL-Schnittstelle für die nahtlose Integration mit Kundengeräten bietet.
Es enthält einen leistungsstarken Schmalband-HF-Chip von Silicon Lab, USA.
Die außergewöhnlich niedrige Empfindlichkeit des Moduls und die Ausgangsleistung von 100 mW sorgen für eine hervorragende Kommunikationsleistung.
Darüber hinaus bietet es mehrere Frequenzkanäle und eine konfigurierbare Netzwerk-ID, um drahtlose Störungen während der Übertragung zu minimieren.
Benutzer können die internen Parameter über unsere bereitgestellte PC-Software oder durch Senden spezifischer serieller Befehle lesen oder ändern.
Die kompakte Größe und die praktischen Einstellungen des SV610Pro machen ihn zu einem häufigen Einsatz in industriellen Steuerungsanwendungen.
Der SV610Pro wird in einem streng bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und Reach-Standards.
Parameter | Min. | Typ. | Max. | Einheit | Zustand |
Arbeitszustand | |||||
Spannungsbereich | 3.3 | 4 | 6 | V | |
Betriebstemperatur | -40 | 25 | +85 | ℃ | |
Stromverbrauch | |||||
Rx-Strom | < 22 | mA | |||
Sendestrom | < 95 | mA | |||
HF-Parameter | |||||
Frequenzbereich
| 414,92 | 433,92 | 453,92 | MHz | @433MHz |
470,92 | 490,92 | 509,92 | MHz | @490 MHz | |
849,92 | 868,92 | 888,92 | MHz | @868MHz | |
895,92 | 914,92 | 934,92 | MHz | @915 MHz | |
Datenrate | 1.2 | 9.6 | 1000 | Kbit/s | FSK |
Ausgangsleistung | -1 | 20 | dBm | per Software konfigurierbar | |
Empfindlichkeit | -123 | dBm | @1,2 Kbit/s | ||
Merkmale
n Übertragungsreichweite im offenen Gelände bis zu 2.000 Meter bei 1,2kbps
n 433/470/868/915 MHz ( anpassbar )
n 40 Kanäle
n 4-Byte - Netzwerk-ID
n Serielle Parameter konfigurierbar
n FSK-Modulationsmodus
n Überwachung der RSSI-Signalstärke verfügbar
n Schnittstelle: TTL
n Maximale Übertragungsrate: bis zu 1 Mbit/s
n Automatische Antennenanpassung und
bidirektionale Schaltersteuerung
n Empfindlichkeit: -123 dBm
n Maximale Ausgangsleistung:
100 mW (+20 dBm)
n Arbeitsspannung: 3,3 ~ 6,0
n Arbeitstemperatur: -40 ~ +85 °C
n Gewicht: 2,0 g
Anwendung
Intelligente Industrie
n Sicherheitssysteme
n Notfall-Feuerkommunikation
n Erfassung von Sensordaten
n Industrielle Datenfernübertragung
n Inspektion von Stromleitungen
n LED-Bildschirm-Datenübertragung
n SPS (speicherprogrammierbare Steuerung)
Intelligente Stadt
n Smart Grid
n Steuerung der Straßen-/Landschaftsbeleuchtung
n Minen-/Schacht-Datenübertragung
n Datenkommunikation auf Autobahnen, Eisenbahnen und Tunneln
n Intelligentes Parken
Intelligente Landwirtschaft
n Landwirtschaftliche Bewässerung
n Drohnen
n Fernsteuerung von Wasserventilen und Pumpen
Internet der Dinge und anderer Bereiche
n Zählerfernablesung
n Fernbedienungstelemetrie
n Home-Automation -Telemetrie
n Medizinische Fernausrüstung
n Robotersteuerung
n Zugangskontrollsysteme

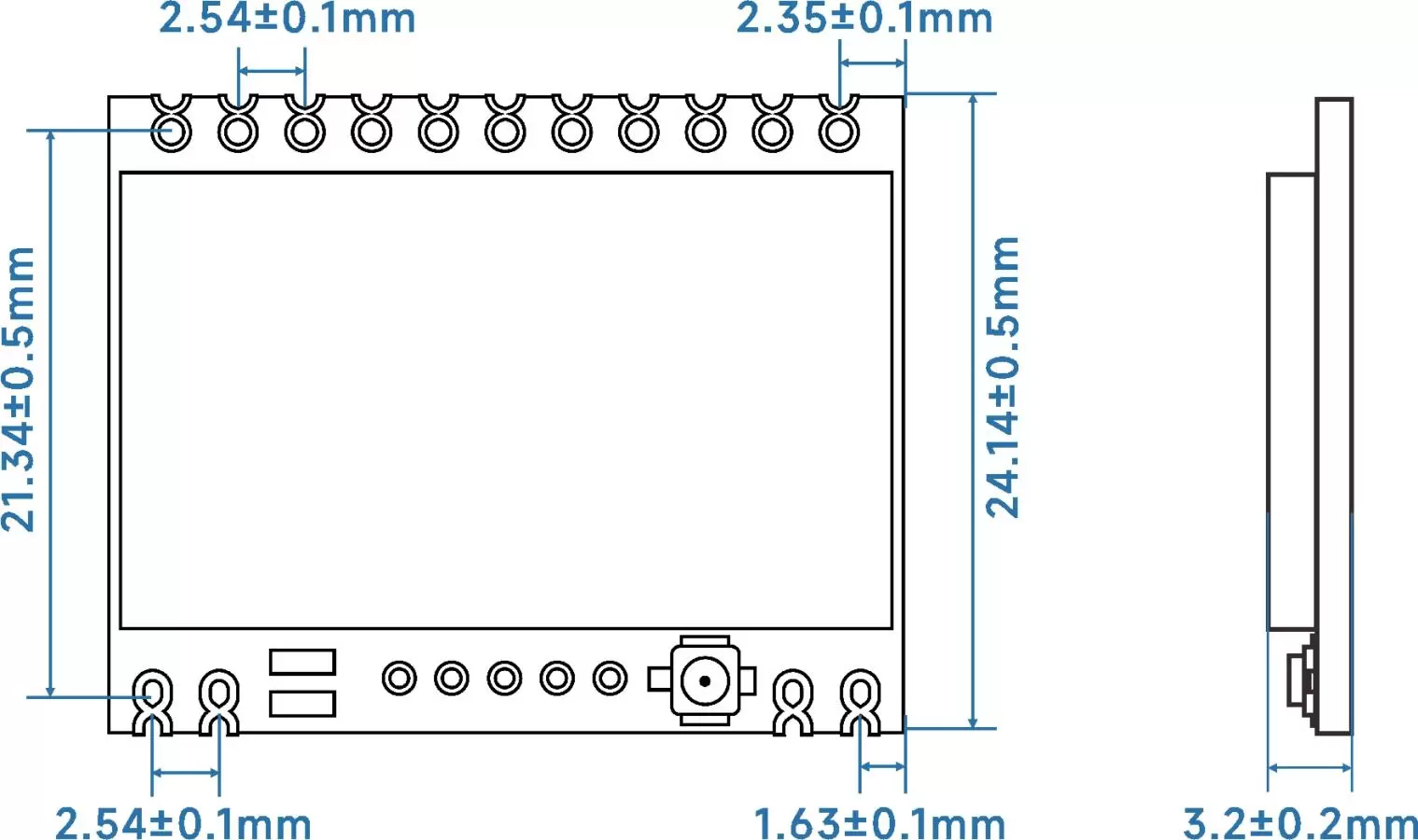

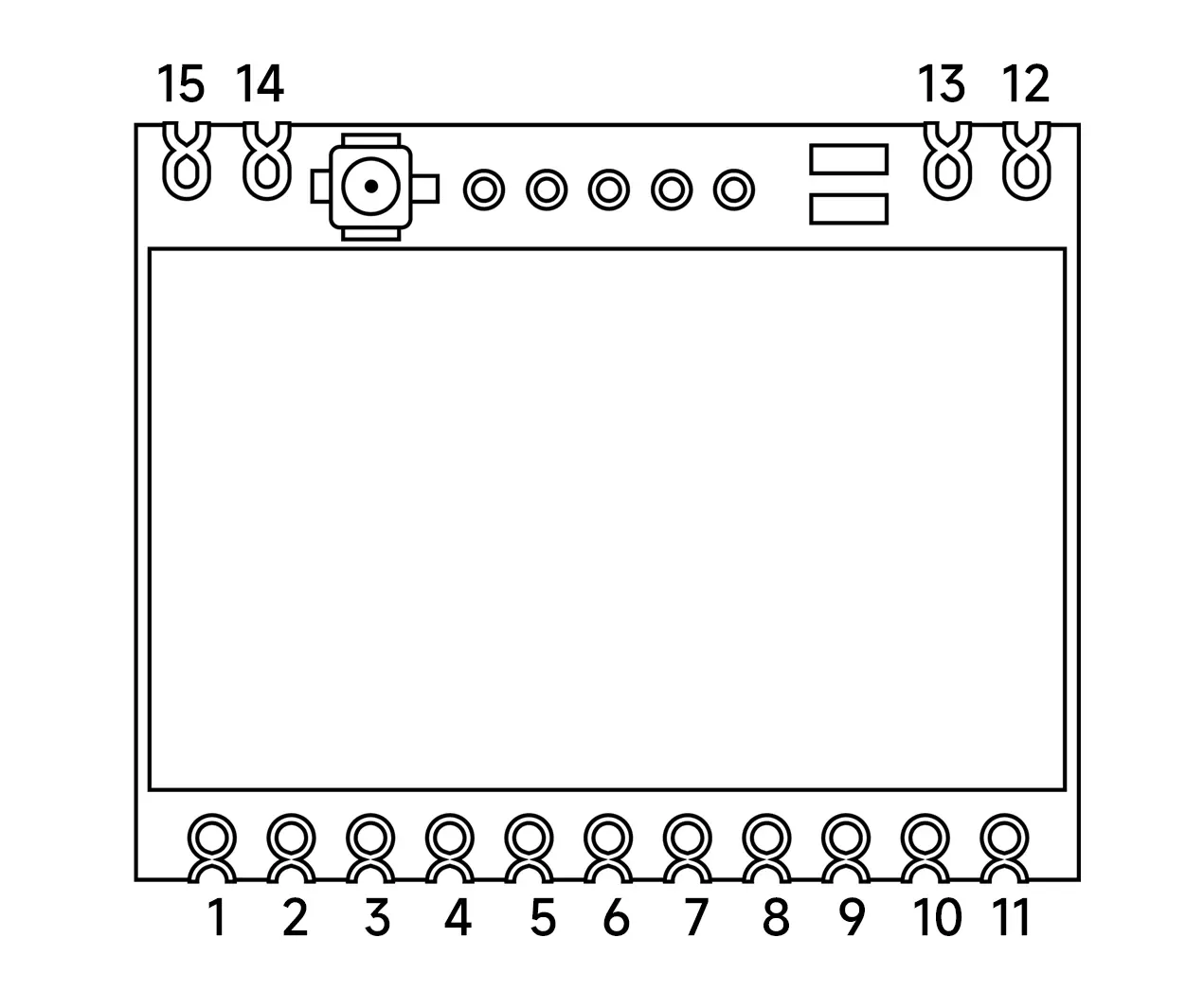

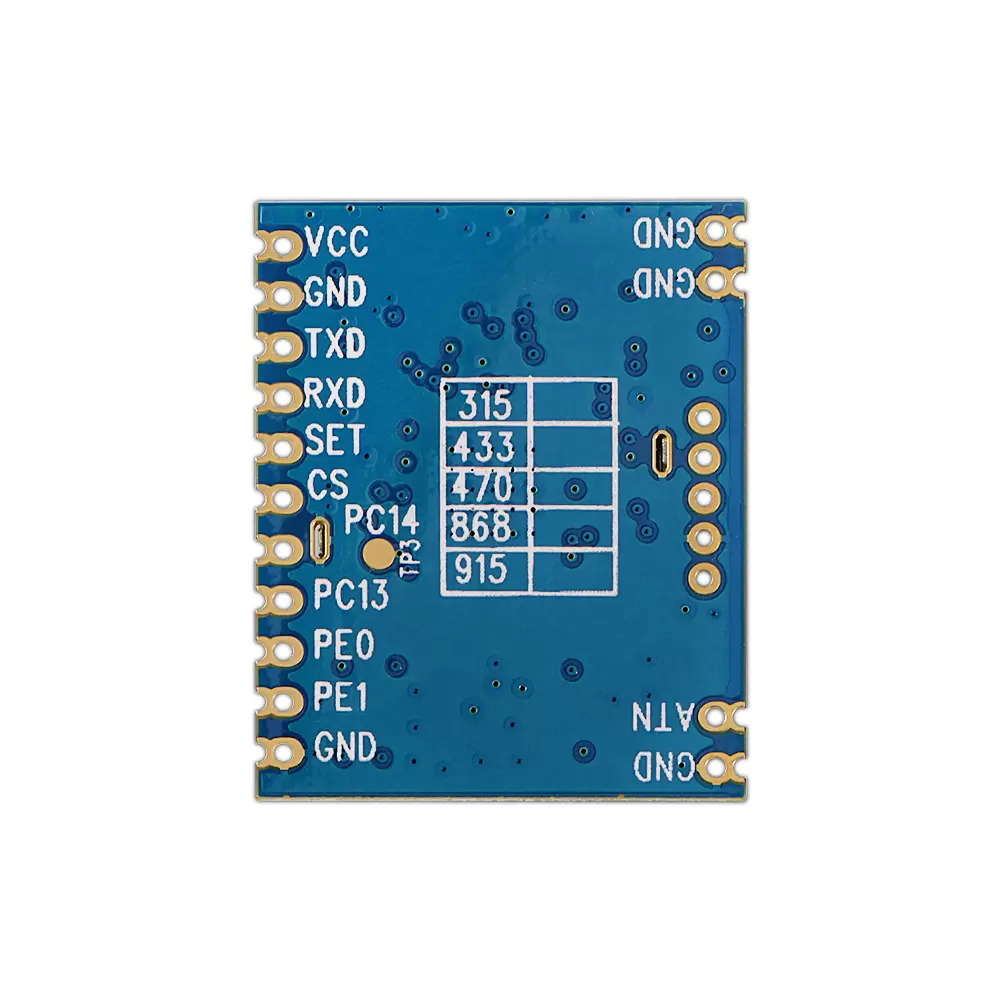

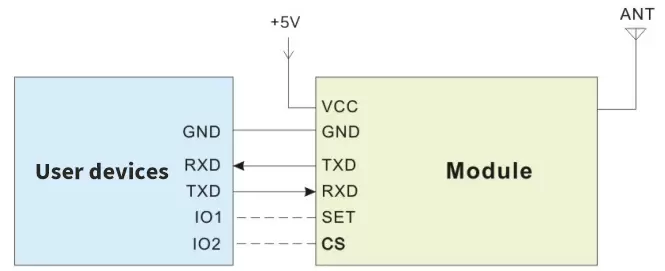

Pin-Nummer | Pin-Definition | E/A | Ebene | Beschreibung |
1,10,12,13,15 | GN GND | Schließen Sie den Minuspol der Stromversorgung und das Erdungskabel an | ||
2 | PE1 | E/A | 0–3,3 V | Anschluss an den internen Mikrocontroller-I/O, erweiterbare Funktionen |
3 | PE0 | E/A | 0–3,3 V | Anschluss an den internen Mikrocontroller-I/O, erweiterbare Funktionen |
4 | PC13 | E/A | 0–3,3 V | Anschluss an den internen Mikrocontroller-I/O, erweiterbare Funktionen |
5 | PC14 | E/A | 0–3,3 V | Anschluss an den internen Mikrocontroller-I/O, erweiterbare Funktionen |
6 | CS | ICH | 0–3,3 V | Modulaktivierung (Low-Level-Ruhezustand, Reserviert) |
7 | SATZ | ICH | 0–3,3 V | Konfigurationsparameter aktivieren (Low-Level-Aktivierungsparameterkonfiguration, Standard-High-Level-Ausgang) |
8 | RXD | ICH | 0–3,3 V | Empfang von seriellen Kommunikationsdaten |
9 | TXD | O | 0–3,3 V | Serielle Kommunikationsdatenübertragung |
11 | VCC | Schließen Sie den Pluspol der Stromversorgung an (typischerweise 4 V). | ||
14 | AMEISE | HF-Signalausgang, angeschlossen an eine 50-Ohm-Antenne |
