SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz
SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz

SV6300: 3 W industrielles Hochleistungs- und hochintegriertes HF-Modem mit ESD-Schutz

  • Das SV6300 ist ein hochintegriertes HF-Modem für extrem lange Distanzen, das den leistungsstarken Si4432 von Silicon Labs und einen industriellen Mikrocontroller nutzt. TTL / 232 / 485 kann entsprechend dem SV6300-TTL / SV6300-232 / SV6300-485 gewählt werden. Das SV6300 bietet eine hohe Empfindlichkeit und eine Ausgangsleistung von 1 W für große HF-Reichweiten und zuverlässige HF-Kommunikation. Zur Vermeidung von Störungen bietet das SV6300 40 Frequenzkanäle und eine konfigurierbare Net-ID. Das SV6300 ist flexibel und benutzerfreundlich und bietet zahlreiche Parameter wie Frequenz, Datenrate, Ausgangsleistung, Net-ID und Node-ID. Die Konfiguration der Parameter erfolgt über den PC oder das eigene Gerät.
  • SV6300 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.
Kontaktieren Sie uns
HERUNTERLADEN
ParameterMindest.Typ.Max.EinheitZustand
Betriebszustand
Spannungsbereich91218,5V
Betriebstemperatur-4025+85℃
Stromverbrauch
Rx-Strom <30 mA
Tx-Strom <600 mA@34,7 dBm
Schlafstrom ＜5 uA@TTL-Pegel
HF-Parameter

Frequenzbereich

414,92433,92453,92MHz@433MHz
470,92489,92509,92MHz@470MHz
Datenrate1.29.6115,2KbpsGFSK
Ausgangsleistung15/+35dBm
Empfindlichkeit -121 dBm@1,2 Kbps
SchnittstelleTTL, RS232, RS485
Frequenz433 MHz, 470 MHz
Modulation(G)FSK
Ausgangsleistung2W

Funktionen des RF-Modems SV6300

  • Frequenz: 433/470 MHz
  • Industrieklasse
  • 40 Kanäle
  • 4 Bytes Netz-ID und 2 Bytes Knoten-ID
  • Seriendatenrate: 1200 ~ 115200 bps
  • Luftdatenrate: 1200 ~ 115200 bps
  • GFSK-Modulation
  • RSSI
  • Parameter werden automatisch gespeichert
  • Schnittstelle: TTL/RS232/RS485
  • Bidirektional und Halbduplex
  • Empfindlichkeit: -121 dBm
  • Maximale Ausgangsleistung: 3 W (+35 dBm)
  • Betriebsspannung: 9 ~ 18,0 V
  • Arbeitstemperatur: -40 ~ +85 °C
  • Gewicht: 160 g

Anwendungen des RF-Modems SV6300

  • Telemetrie der Fernbedienung
  • Sicherheitssystem
  • Industrielle Datenerfassung
  • Heimautomatisierung
  • Drahtlose Datenkommunikation
  • Zugangssystem
  • Robotersteuerung
  • Drahtlose PC-Peripheriegeräte

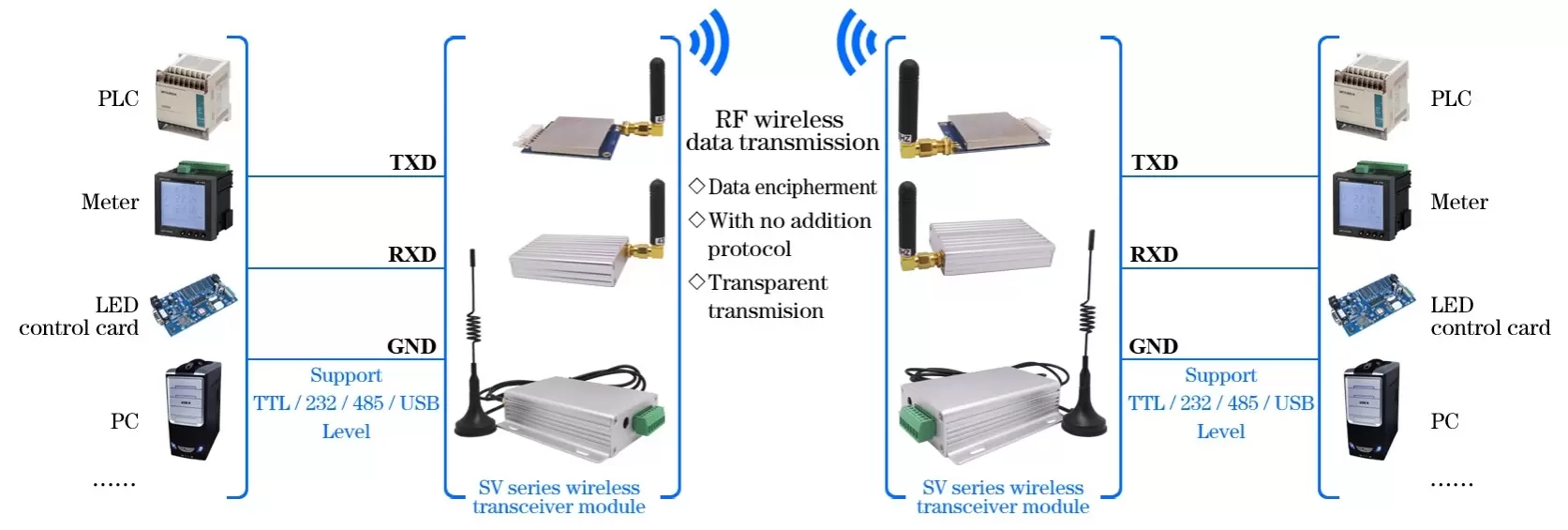

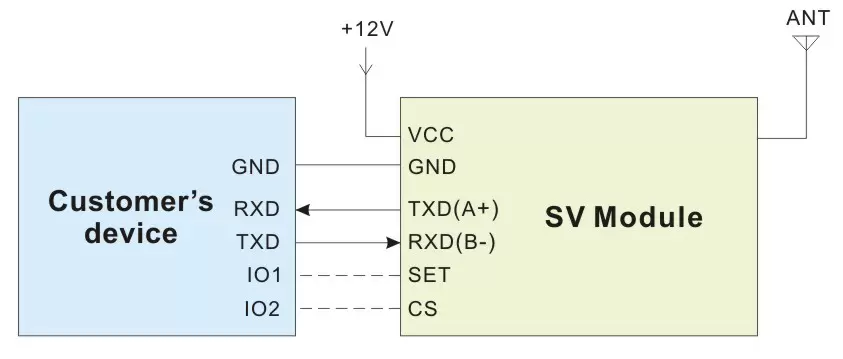

Anwendungsschaltung des 3W Industrie-HF-Modems SV6300

Anwendungsschaltung des 3W Industrie-HF-Modems SV6300

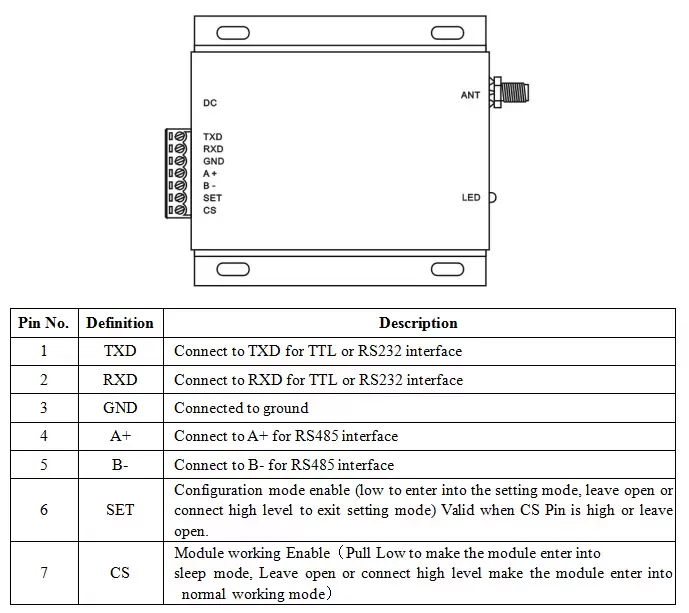

Pin-Belegung des 3W Industrie-HF-Modems SV6300

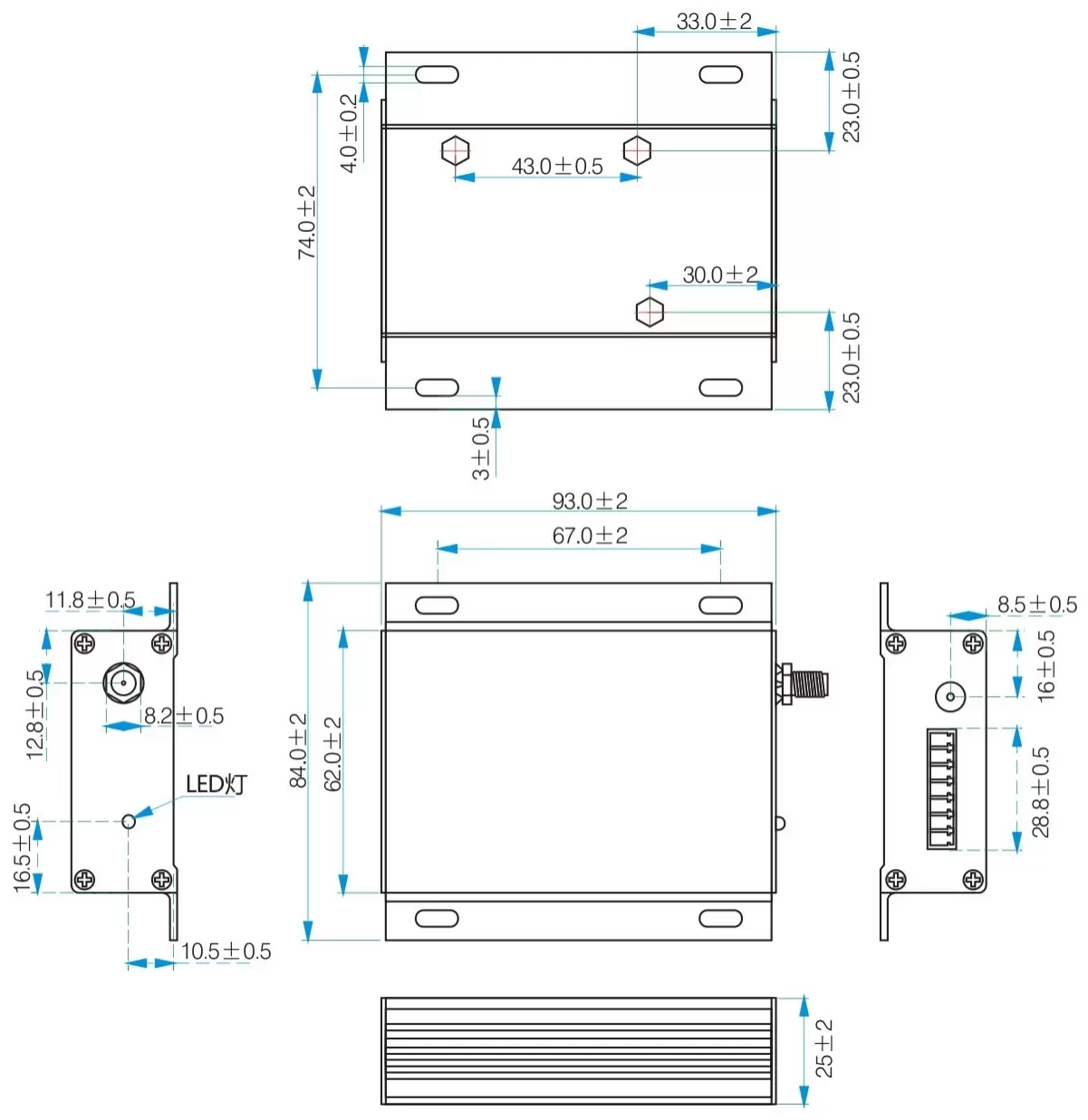

Mechanische Abmessungen des 3W Industrie-HF-Modems SV6300
