SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz
SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz

SV611: 100 mW industrielles UART-HF-Modul mit Anti-Interferenz- und ESD-Schutz

  • SV611 ist ein hochintegriertes HF-Modul der Industrieklasse. TTL / 232/485 kann entsprechend SV611-TTL / SV611-232 / SV611-485 ausgewählt werden. SV611 verfügt über eine gute Empfindlichkeit und eine Ausgangsleistung von 100 mW, um eine große HF-Reichweite und zuverlässige HF-Kommunikation zu erreichen. Um Störungen zu vermeiden, bietet SV611 40 Frequenzkanäle und eine konfigurierbare Net-ID. SV611 ist flexibel, aber einfach zu bedienen, es verfügt über viele Parameter, wie zum Beispiel: Frequenz, Datenrate, Ausgangsleistung, Net ID, Node ID. Benutzer können die Parameter über einen PC oder ein kundeneigenes Gerät konfigurieren.
  • SV611 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Notiz:

  • Ein hochwertiger 3,3-V-LDO ist integriert und Pin CS/SET ist eine 3,3-V-Schnittstelle. TXD/RXD beträgt ebenfalls 3,3 V für SV611-TTL.
  • Sie können sich an NiceRF wenden, um die Version mit Ruhemodus anzupassen, wenn Sie einen geringen Stromverbrauch benötigen (die werkseitige Standardversion dieses Moduls unterstützt den Ruhemodus nicht).
Parameter Min. Typ.  Max. Einheit Zustand
Arbeitszustand
Spannungsbereich 3.3 5,0 7.0 V
Betriebstemperatur -40 25 +85
Aktueller Verbrauch
Rx-Strom   25   mA TTL-Pegel
  34   mA 485-Niveau
  32.7   mA 232 Ebene
Sendestrom   95   mA @20dBm
Schlafstrom   <5   uA @ Kundenspezifische Low-Power-Version
HF-Parameter
Frequenzbereich   414,92 433,92 453,92 MHz @433MHz
470,92 490,92 509,92 MHz @490 MHz
849,92 868,92 888,92 MHz @868MHz
895,92 914,92 934,92 MHz @915 MHz
Datenrate 1.2 9.6 115.2 Kbit/s GFSK
Ausgangsleistung -1 +20 +20 dBm
Empfindlichkeit   -121   dBm @1,2 kbps
Schnittstelle TTL, RS232, RS485
Netzwerk STERN, Punkt-zu-Punkt
Frequenz 433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation (G)FSK
Ausgangsleistung 100 mW

Merkmale des HF-Moduls SV611

  • Integrierter Software-Watchdog
  • Integrierte Hardware-Anti-Crash-Selbst-Reset-Schaltung, um starken externen Störsignalen zu widerstehen
  • 433/490/868/915 MHz (anpassbar 240–930 MHz)
  • Industrieklasse
  • 40 Kanäle
  • 4 Byte Net-ID und 2 Byte Node-ID
  • Datenrate der Serie: 1200 ~ 115200 bps
  • Luftdatenrate: 1200 ~ 115200 bps
  • GFSK-Modulation
  • RSSI
  • Schnittstelle: TTL/RS232/RS485
  • Automatische Antennenanpassung
  • Bidirektional und Halbduplex
  • Empfindlichkeit: -121 dBm
  • Maximale Ausgangsleistung: 100 mW (+20 dBm)
  • Arbeitsspannung: 3,3 ~ 7,0 V
  • Arbeitstemperatur: -40 ~ +85 °C
  • Gewicht: 10g
  • Parameter werden automatisch gespeichert

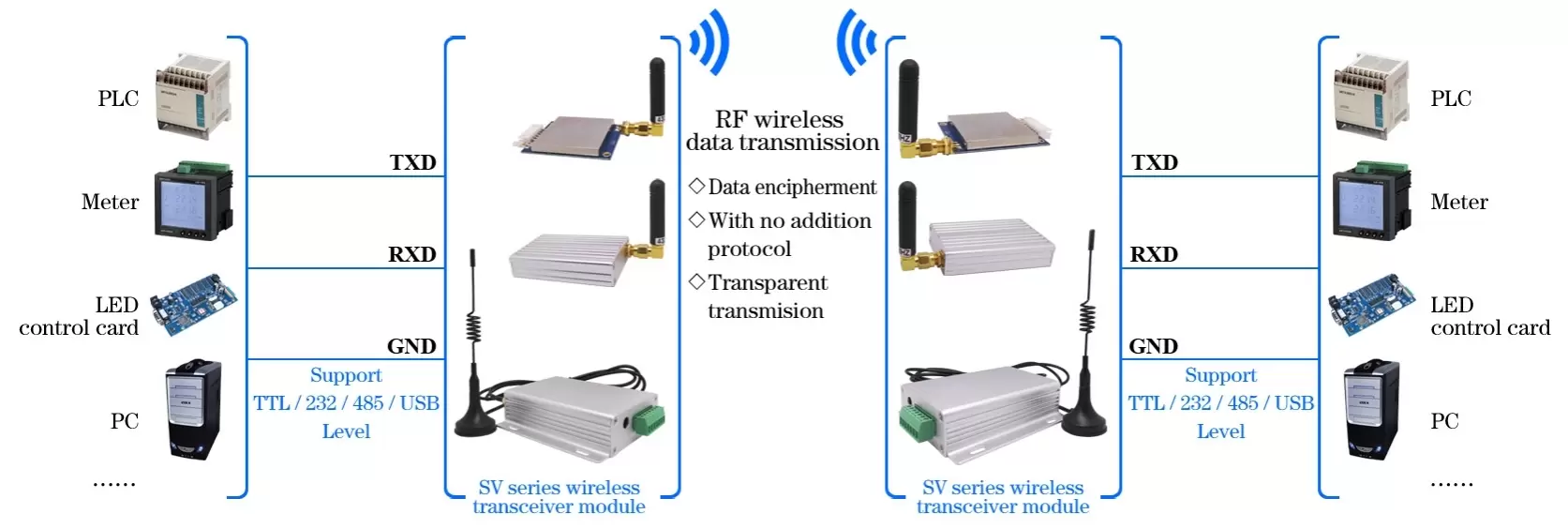

Anwendungen des HF-Moduls SV611

  • Ferngesteuerte Telemetrie
  • Sicherheitssystem
  • Industrielle Datenerfassung
  • Hausautomation
  • Drahtlose Datenkommunikation
  • Zugangssystem
  • Robotersteuerung
  • Drahtlose PC-Peripheriegeräte

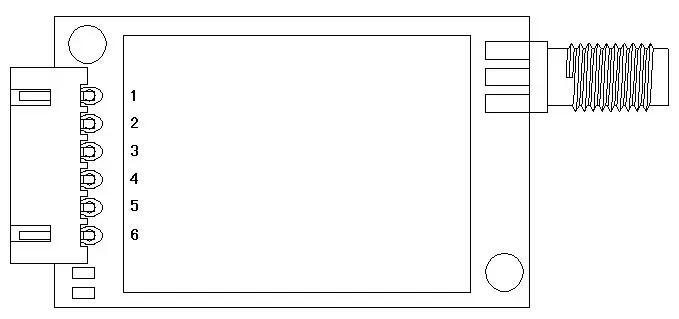

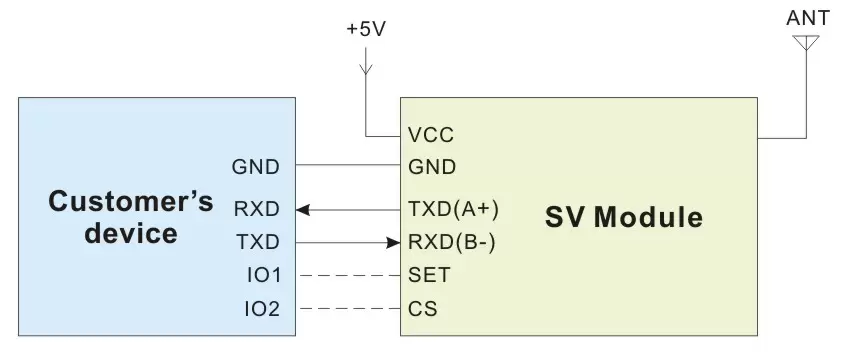

Pins des HF-Moduls SV611

Pin-Nr.DefinitionBeschreibung
1VCCAngeschlossen an die positive Stromversorgung (typisch 5V)
2GNDMit Masse verbunden
3TXDTXD des Moduls und verbinden Sie es mit dem externen RXD
4RXDRXD des Moduls und verbinden Sie es mit dem externen TXD
5SATZAktivierung des Konfigurationsmodus (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen) Gültig, wenn der CS-Pin hoch ist oder offen bleibt.
6CS/NCFür die Standardversion des Moduls muss dieser Pin schwebend bleiben (das Modul verfügt über eine integrierte Anti-Crash-Selbst-Reset-Schaltung). Hinweis: Kunden können die Schlafversion des Programms (ohne Selbst-Reset-Funktion) anpassen. Low-Level-Ruhezustand, Strom unter 5uA, Standard-High-Level-Ausgang.

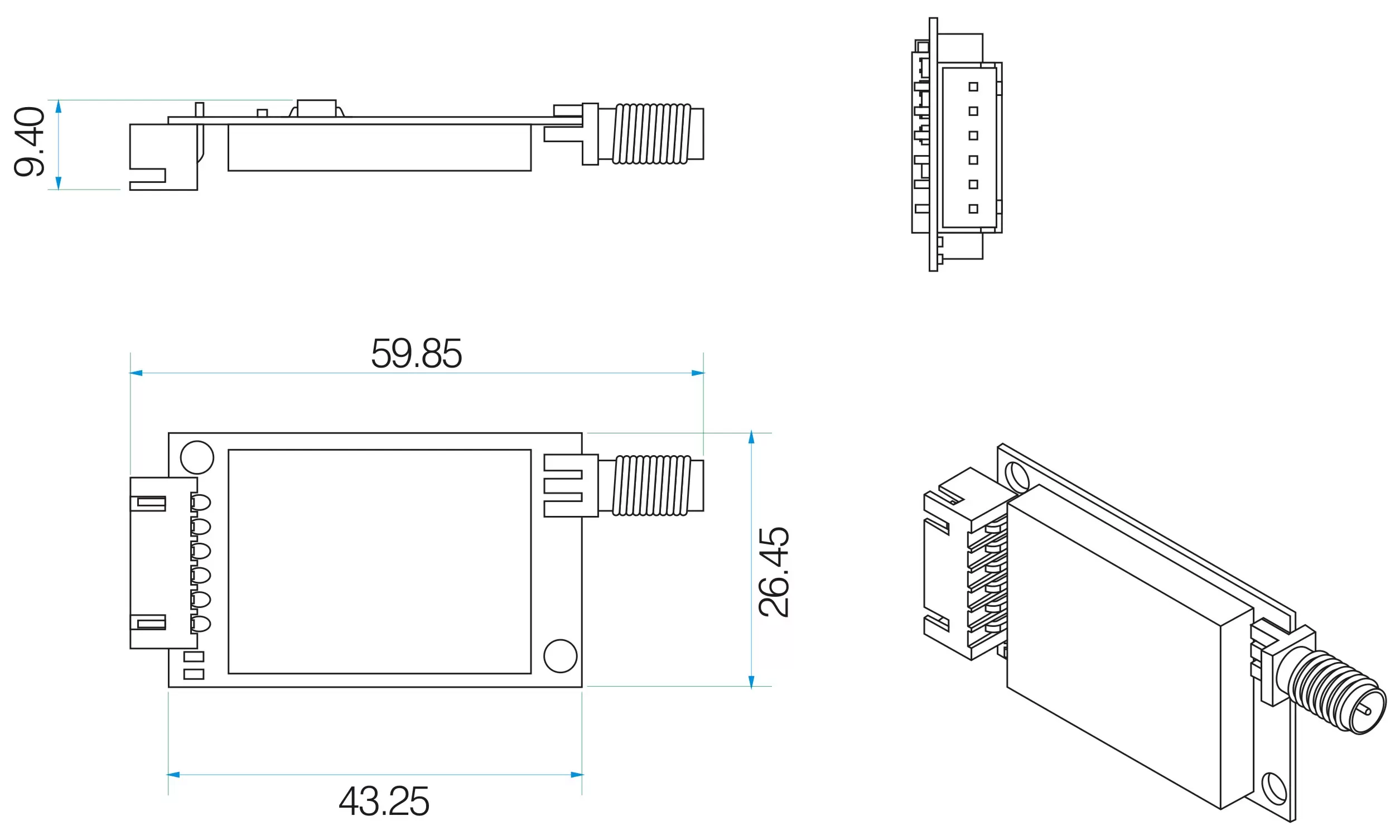

Mechanische Abmessungen des HF-Moduls SV611
