SV651: Si4432 500 mW industrielles Anti-Interferenz-UART-HF-Modul mit ESD-Schutz

SV651 ist ein hochintegriertes HF-Modul der Industrieklasse. TTL/232/485 kann entsprechend SV651-TTL/SV651-232/SV651-485 gewählt werden. SV651 verfügt über eine gute Empfindlichkeit und eine Ausgangsleistung von 500 mW, um eine große HF-Reichweite und zuverlässige HF-Kommunikation zu erreichen. Um Störungen zu vermeiden, bietet der SV651 40 Frequenzkanäle und eine konfigurierbare Net-ID. SV651 ist flexibel, aber einfach zu bedienen und verfügt über viele Parameter, wie zum Beispiel: Frequenz, Datenrate, Ausgangsleistung, Net ID, Node ID. Benutzer können die Parameter über einen PC oder ein kundeneigenes Gerät konfigurieren.
SV651 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Min.	Typ.	Max.	Einheit	Zustand
Arbeitszustand
Spannungsbereich	4,0	5,0	6.5	V
Betriebstemperatur	-40	25	+85	℃
Aktueller Verbrauch
Rx-Strom		25		mA	TTL-Pegel
		34		mA	485-Niveau
		32.7		mA	232 Ebene
Sendestrom		730		mA	@30dBm
Schlafstrom		<5		uA	@ Kundenspezifische Low-Power-Version
HF-Parameter
Frequenzbereich	414,92	433,92	453,92	MHz	@433MHz
	470,92	490,92	509,92	MHz	@490 MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	@915 MHz
Datenrate	1.2	9.6	115.2	Kbit/s	GFSK
Ausgangsleistung	-6	/	+30	dBm
Empfindlichkeit		-121		dBm	@1,2 Kbit/s

Merkmale des Uart RF-Moduls SV651

Integrierter Software-Watchdog
Integrierte Hardware-Anti-Crash-Selbst-Reset-Schaltung, um starken externen Störsignalen zu widerstehen
433/490/868/915 MHz (anpassbar 240–930 MHz)
Industrieklasse
40 Kanäle
4 Byte Net-ID und 2 Byte Node-ID
Datenrate der Serie: 1200 ~ 115200 bps
Luftdatenrate: 1200 ~ 115200 bps
GFSK-Modulation
RSSI
Schnittstelle: TTL/RS232/RS485
Automatische Antennenanpassung
Bidirektional und Halbduplex
Empfindlichkeit: -121 dBm
Maximale Ausgangsleistung: 1 W (+30 dBm)
Arbeitsspannung: 4,0 ~ 6,5 V
Arbeitstemperatur: -40 ~ +85 °C
Gewicht: 13,2 g
Parameter werden automatisch gespeichert

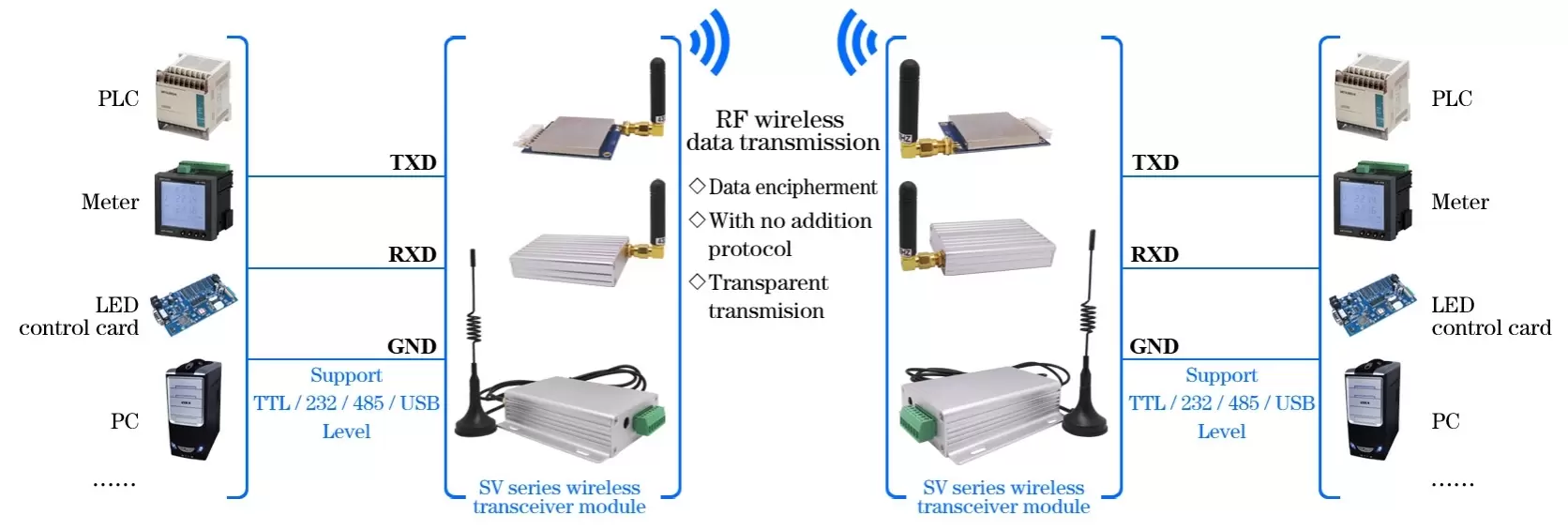

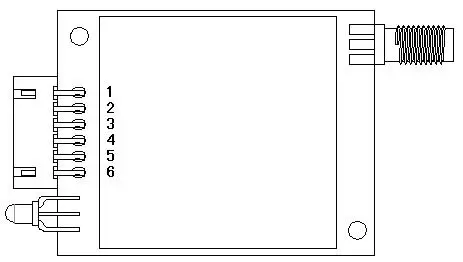

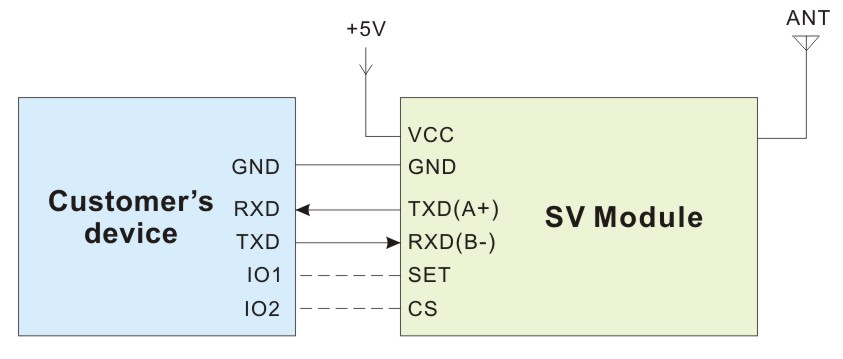

Pin-Nr.	Definition	Beschreibung
1	VCC	Angeschlossen an die positive Stromversorgung (typisch 5V)
2	GND	Mit Masse verbunden
3	TXD	TXD des Moduls und verbinden Sie es mit dem externen RXD
4	RXD	RXD des Moduls und verbinden Sie es mit dem externen TXD
5	SATZ	Aktivierung des Konfigurationsmodus (niedrig, um in den Einstellungsmodus zu gelangen, offen lassen oder hohen Pegel anschließen, um den Einstellungsmodus zu verlassen) Gültig, wenn der CS-Pin hoch ist oder offen bleibt.
6	CS/NC	Für die Standardversion des Moduls muss dieser Pin schwebend bleiben (das Modul verfügt über eine integrierte Anti-Crash-Selbst-Reset-Schaltung). Hinweis: Kunden können die Schlafversion des Programms (ohne Selbst-Reset-Funktion) anpassen. Low-Level-Ruhezustand, Strom unter 5uA, Standard-High-Level-Ausgang.

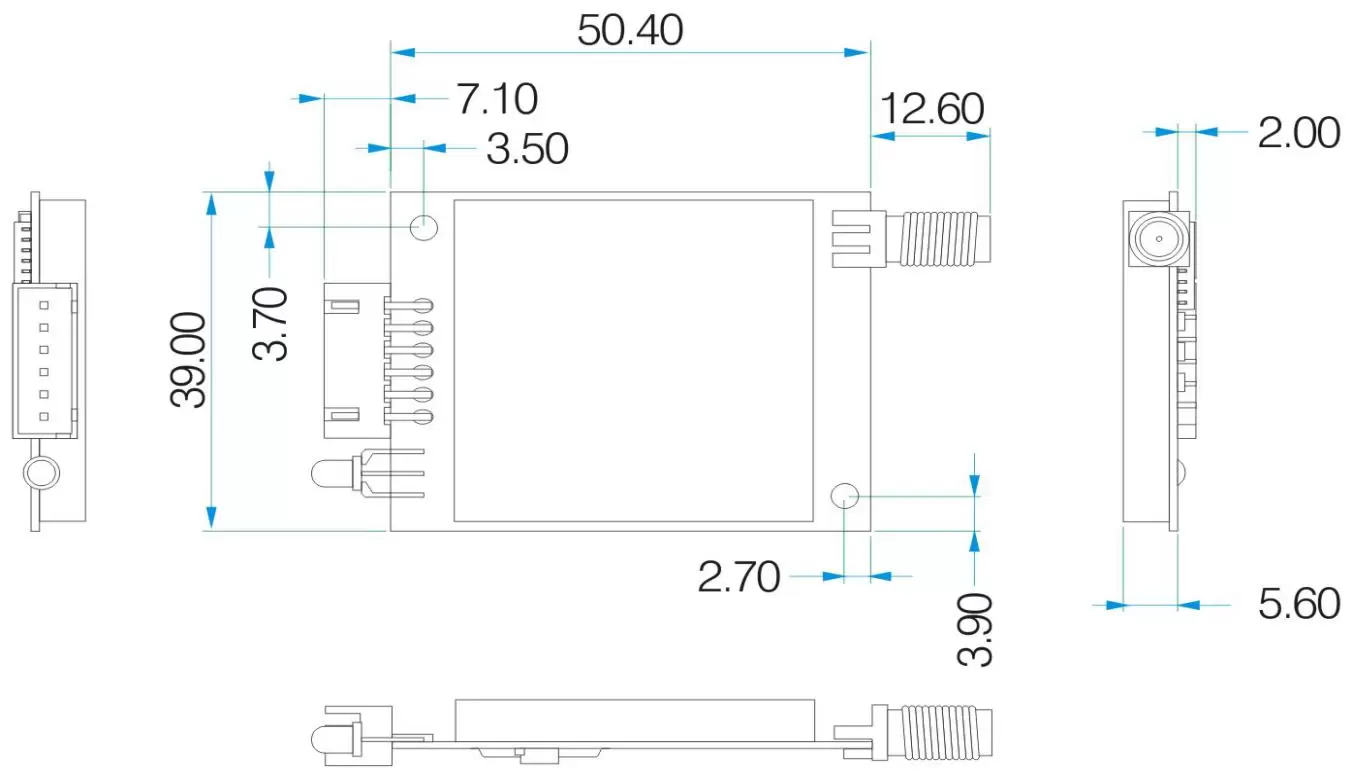

Mechanische Abmessungen des Uart-HF-Moduls SV651
