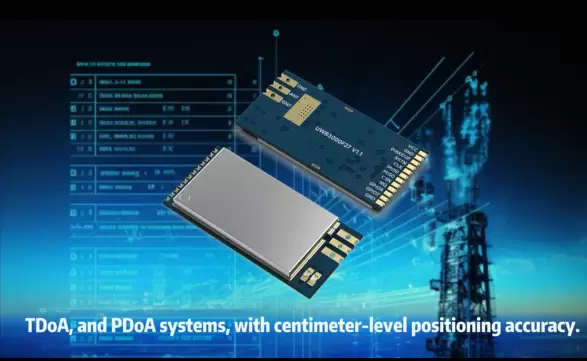

UWB3000F27: Hochleistungs-500-mW-UWB-Front-End-Modul für bidirektionale Entfernungsmessung und Positionierung über große Entfernungen
UWB3000F27 übernimmt den DW3000 von Qorvo, der mit einer PCB-Antenne und einem 500-mW-Hochleistungsverstärkerchip ausgestattet ist. UWB3000 entspricht IEEE802.15.4-2015 und IEEE802.15.4z (BPRF-Modus). Es kann für Zwei-Wege-Entfernungsmessungen, TDOA- und PDOA-Systeme mit einer Positionierungsgenauigkeit von 10 cm verwendet werden.
Parameter | Zustand | Min. | Typ. | Max. | Einheit |
Versorgungsspannung | 3,0 | 5,0 | 5.5 | V | |
Betriebstemperaturbereich | - 40 | 25 | 85 | ℃ | |
Frequenzbereich | CH5 | 6489,6 | MHz | ||
RF-Datenrate | 850.000 | 6,8 Mio | bps | ||
Aktueller Verbrauch | |||||
Schlafmodus | < 1,3 | uA | |||
Rx | CH5 | 93 | mA | ||
Tx | CH5 | 310 | mA | ||
TX zur Reichweitenmessung | CH5 | 21 | mA | ||
Parameter übertragen | |||||
Sendeleistung | @VCC=3,3V | 0 | 27 | dBm | |
Tx-Bandbreite (BW) | 499,2 | MHz | |||
Parameter empfangen | |||||
Rx-Empfindlichkeit | @850 Kbit/s | -100 | dBm | ||
@6,8 Mbit/s | -94 | dBm | |||
| Chip | DW3000 |
| Frequenz | 6489,6 MHz |
| Positionierungsgenauigkeit | Anlagenortung mit einer Genauigkeit von 10 cm |
| Ausgangsleistung | 500 mW |
| Datenraten | 850 kbit/s und 6,8 Mbit/s |
Merkmale
- I15.4-2015 UWB
- 15,4z (BPRF-Modus)
- Unterstützt Kanäle 5 (6489,6 MHz)
- Datenraten von 850 Kbit/s und 6,8 Mbit/s
- Integrierte HW AES 256
- Weltweites UWB-Radio
- Einhaltung gesetzlicher Vorschriften
- Paketlänge bis zu 1023 Bytes
- Unterstützt 2-Wege-Ranging-, TDoA- und PDoA-Standortschemata
- Programmierbare Ausgangsleistung
- Bietet gleichzeitig präzise Ortung und Datenübertragung
- Anlagenortung mit einer Genauigkeit von 10 cm
- Fernkommunikation und Entfernungsmessung
Anwendungen
- Präzise Echtzeit-Ortungssysteme (RTLS) mit Zwei-Wege-Ranging-, TDoA- oder PDoA-Systemen in einer Vielzahl von Märkten: Gesundheitswesen, Verbraucher, Industrie, Automobil
- Standortbezogene drahtlose Sensornetzwerke
- Anwesenheitserkennung für sicheren Zutritt und sicheres Bezahlen

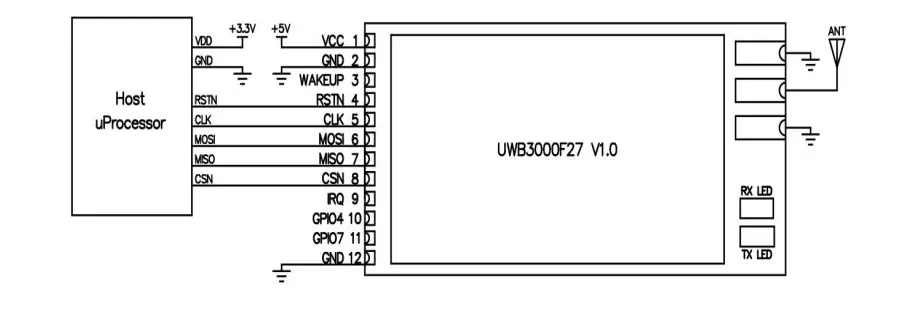

Pin-Nr. | Pin-Definition | E/A | Ebene | Beschreibung |
1 | VCC | VCC ( 3,0 - 5,5 V ) | ||
2,12,13,15 | GND | Boden | ||
3 | AUFWACHEN | DI | 0-3,3 V | Wenn der WAKEUP-Pin in seinen aktiven High-Zustand versetzt wird, bringt er den DW3000 aus den Zuständen SLEEP oder DEEPSLEEP in den Betriebsmodus. Dieser sollte bei Nichtgebrauch geerdet werden. |
4 | NRSTn | DIO | 0-3,3 V | Pin zurücksetzen. Aktiver niedriger Ausgang. Kann durch einen externen Open-Drain-Treiber auf Low gezogen werden, um den DW3000 zurückzusetzen. Darf nicht durch eine externe Quelle hochgezogen werden. |
5 | CLK | DI | 0-3,3 V | SPI-Peripherietakteingang. |
6 | MOSI | DI | 0-3,3 V | SPI-Peripheriedateneingabe. |
7 | MISO | TUN | 0-3,3 V | SPI-Peripheriedatenausgabe. |
8 | CSN | DI | 0-3,3 V | SPI-Chipauswahl. Dies ist ein aktiver Low-Enable-Eingang. Der High-to-Low -Übergang auf SPICSn signalisiert den Beginn einer neuen SPI-Transaktion. SPICSn kann auch als Wecksignal fungieren, um DW3000 entweder aus dem SLEEP- oder DEEPSLEEP-Zustand zu bringen. |
9 | IRQ | DI | 0-3,3 V | Interrupt-Anforderungsausgabe vom DW3000 an den Host-Prozessor. Standardmäßig ist IRQ ein aktiv-hoher Ausgang, kann aber bei Bedarf auch so konfiguriert werden, dass er aktiv niedrig ist. Für einen korrekten Betrieb im SLEEP- und DEEPSLEEP-Modus sollte es für den aktiven Hochbetrieb konfiguriert werden. Dieser Pin schwebt im SLEEP- und DEEPSLEEP-Zustand und kann Fehlinterrupts auf dem Host verursachen, sofern er nicht extern auf Low gesetzt wird (100 kΩ empfohlen). Wenn die IRQ-Funktionalität nicht verwendet wird, kann der Pin als Allzweck-I/O-Leitung2, GPIO8, neu konfiguriert werden. |
10 | GPIO4 | DIO | 0-3,3 V | GPIO4 von DW3000. |
11 | GPIO 7 | DIO | 0-3,3 V | GPIO 7 von DW3000. |
14 | AMEISE | Externe 50-Euro-Antenne |
