SW-DC01: DC-zu-DC-Leistungsmodul
- SW-DC01 wird ausschließlich im bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und Reach-Standards.
HERUNTERLADEN
| Parameter | Min | Typ | Max | Einheit | Zustand |
| Betriebsbedingungen | |||||
| Versorgungsspannung | 8 | 12 | 30 | V | |
| Betriebstemperaturbereich | -20 | 60 | ℃ | ||
| Aktueller Verbrauch | |||||
| Leerlaufstrom | < 1 | mA | |||
| Oszillationsfrequenzparameter | |||||
| Schwingungsfrequenz | 100 | KHz | |||
Merkmale
- Betriebsspannungsbereich: 8-30 V
- 3,3 V/4,2 V/5 V Ausgangsspannung für optionale
- Maximaler Ausgangsstrom 2a
- Eingebauter umgekehrter Anschluss und Überspannungsschutz
- Starke Anti-Interferenz
- Betriebstemperaturbereich: -20 ~ +60 ° C
Anwendungen
- Stromversorgung von Fernbedienung
- Spielzeugkontrolle
- Stromversorgung drahtloser Module
- 3,3 V, 4,2 V, 5 V Ausgangsanwendungen

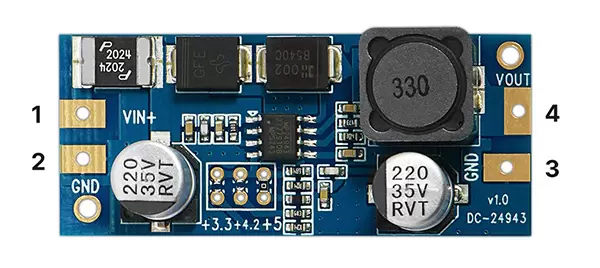

| Pin-Nr. | Pin-Definition | Beschreibung |
| 1 | Fahrgestellnummer+ | An positive Stromversorgung anschließen (+8~+30V) |
| 2、3 | GND | Mit Masse verbinden |
| 4 | VOUT | Wählen Sie mit dem Jumper den Spannungsausgang (+3,3 V, +4,2 V, +5 V). |
