SRX883Pro: CE-RED-zertifiziertes 433-MHz-Superheterodyn-Empfängermodul

SRX883Pro ist ein Superheterodyn- und 433-MHz-ASK-Empfängermodul mit geringer Latenz, schneller Reaktion und geringem Stromverbrauch. Es kann mit unserem ASK-Sendermodul der STX-Serie verwendet werden. Es zeichnet sich durch hohe Stabilität, Entstörungsfestigkeit und niedrige Kosten aus und verfügt über eine hervorragende Antriebskraft, die ROHS-, FCC-ID-, CE-RED-, IC-ID- und andere Zertifizierungen erfüllt. Der Datenport kann direkt an den Mikrocomputer angeschlossen werden, was die Entwicklung komfortabler und schneller macht.
SRX883Pro hat die CE-RED-Zertifizierung erhalten.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest.	Typ.	Max.	Einheit	Zustand
Betriebsbedingungen
Betriebsspannungsbereich	2.0	3.3	5.5	V
Temperaturspannung	-30		80	℃
Offene Zeit erhalten		3		MS	@VDD einschalten, um Daten zu empfangen
Offene Zeit erhalten		2.3		MS	@Wechseln Sie in CS von hoch nach niedrig, um Daten zu empfangen
Stromverbrauch
Arbeitsstrom		<3		mA	@CS=0 mal
Arbeitsstrom		＜0,1		uA	@CS=1 mal
HF-Parameter
Frequenzbereich	433,72	433,92	434,12	MHz	@433MHz
Empfindlichkeit		-111		dBm	@1 Kbps
Datenrate	0,1		5	Kbps
Empfangsbandbreite		400		KHz

Funktionen des 433 MHz ASK-Empfängers SRX883Pro

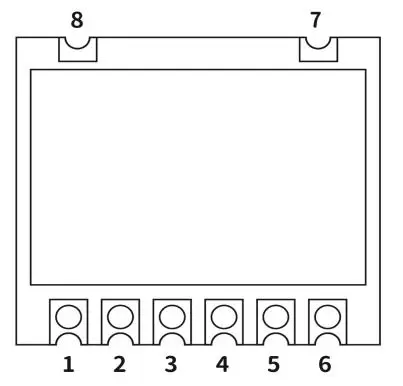

Pin-Definition des drahtlosen Superheterodyn-Empfängermoduls SRX883Pro.

Pin-Nr .	Pin-Name	Beschreibung
1	VCC	Schließen Sie den Pluspol der Stromversorgung an ( 2-5,5 V ).
2	CS	Modul-Aktivierungspin H: schlafen L: arbeiten
3	DATEN	Datenausgangspin
4,5,7,8	Masse	Stromerdung
6	AMEISE	50 Ohm Antenne anschließen

Mechanische Abmessungen des drahtlosen Superheterodyn-Empfängermoduls SRX883Pro.

Anwendungsschaltung des drahtlosen Superheterodyn-Empfängermoduls SRX883Pro.
