STX885: 315/433 MHz ASK-Sendermodul mit Codierung
- STX885 ist ein hochintegriertes, kostengünstiges ASK-Sendermodul mit Codierung, das die digitale Codierungsschaltung ev1527, die hochpräzise Oszillationsschaltung und den Leistungsverstärker integriert. Die Betriebsfrequenz des Moduls ist in 315 MHz und 433 MHz verfügbar. Sein integrierter hochpräziser Oszillator ermöglicht eine genaue Impulsbreitengenauigkeit für das System. Die OOK-Modulationsrate kann 10 kb/s erreichen. Das Design der beiden Codierungsformate reduziert die Neucodierungsrate und kann zusammengesetzte Codes mit mehreren Tasten erzeugen, um Fehlbedienungen spezieller Tasten zu vermeiden. Der STX885 zeichnet sich durch geringe Größe, geringe Oberwellen und hohe Stabilität für eine Vielzahl drahtloser Fernbedienungssysteme aus.
- STX885 wird ausschließlich im bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und Reach-Standards.
| Parameter | Min. | Typ. | Max. | Einheit | Zustand |
| Betriebsbedingungen | |||||
| Betriebsspannungsbereich | 2,0 | 3,0 | 3.6 | V | |
| Betriebstemperaturbereich | -20 | 25 | 70 | ℃ | |
| Aktueller Verbrauch | |||||
| TX-Strom | 20 | 25 | mA | @433MHz | |
| Schlafstrom | 1 | uA | |||
| HF-Parameter | |||||
| Frequenzbereich | 433,82 | 433,92 | 434.02 | MHz | @433MHz |
| 314,9 | 315 | 315.1 | MHz | @315MHz | |
| Ausgangsleistung | 15 | dBm | @3,3V | ||
| Modulationsrate | 0,1 | 10 | Kbit/s | ||
| Modulation | FRAGEN |
| Frequenz | 315 MHz, 433 MHz |
Merkmale des ASK-Sendemoduls STX885
- Betriebsfrequenz: 433 MHz oder 315 MHz (optional)
- Integrierte digitale Kodierungsschaltung ev1527, interner 20-Bit-Code, mit 2 Millionen Kodierungsfunktionen
- Schlaf- und Schnellaufwachfunktion, kein Standby-Stromverbrauch
- Erfüllen Sie verschiedene internationale Teststandards
- OOK-Modulationsmodus, Geschwindigkeit bis zu 10 kb/s
- Ultrahohe Leistung über große Entfernungen, zuverlässige und stabile Frequenz, superstark gegen Stromstörungen
Anwendungen des ASK-Sendermoduls STX885
- Tür mit Fernbedienung
- Drahtloser Sicherheitsalarm
- Drahtlose Industriesteuerung
- Drahtlose Datenübertragung

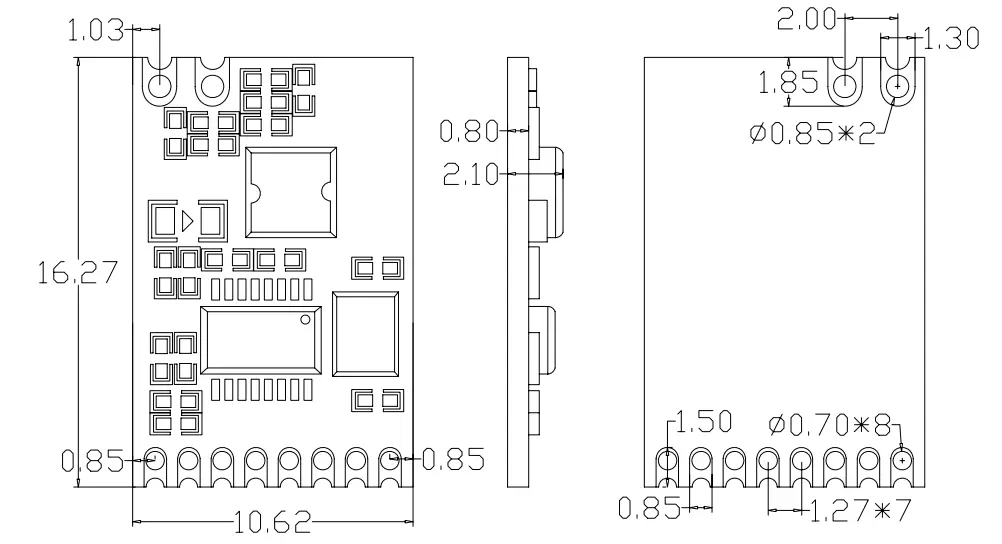

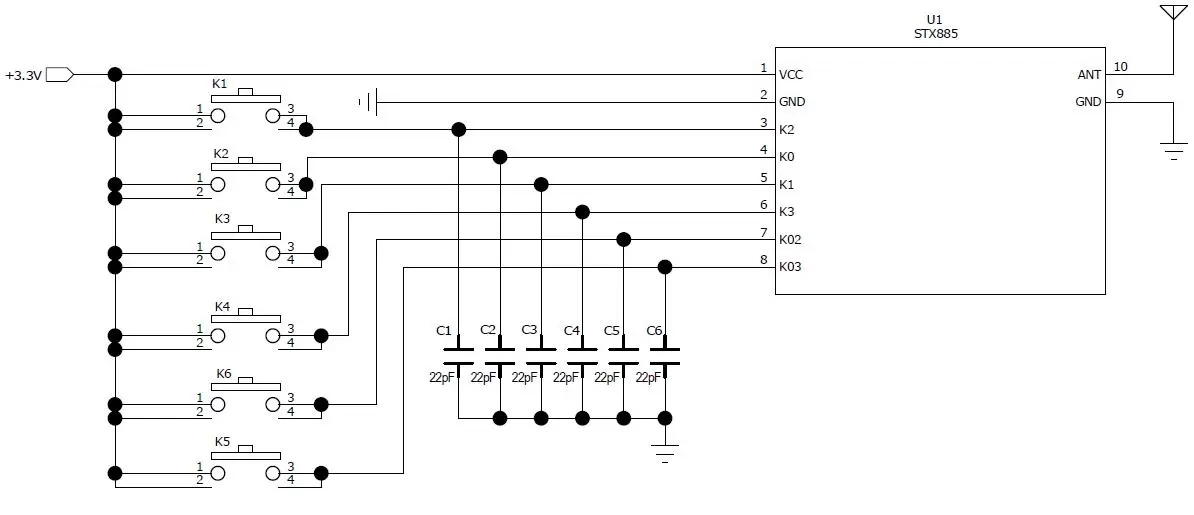

| Pin-Nummer | Pin-Definitionen | Beschreibung |
| 1 | VCC | Die Stromversorgung ist positiv, Bereich 2,0 V–3,6 V |
| 2, 9 | GND | Stromerde |
| 3 | K2 | Tasteneingang, eingebauter Pulldown-Widerstand, Hochpegel-TX |
| 4 | K0 | Tasteneingang, eingebauter Pulldown-Widerstand, Hochpegel-TX |
| 5 | K1 | Tasteneingang, eingebauter Pulldown-Widerstand, Hochpegel-TX |
| 6 | K3 | Tasteneingang, eingebauter Pulldown-Widerstand, Hochpegel-TX |
| 7 | K02 | Tasteneingang, eingebauter Pulldown-Widerstand, Hochpegel-TX |
| 8 | K03 | Tasteneingang, eingebauter Pulldown-Widerstand, Hochpegel-TX |
| 10 | AMEISE | Schließen Sie eine 50-Ohm-Antenne an |
