STX888 SRX888: Drahtloses Signalduplizierungsmodul
- Dies ist ein drahtloses Signalduplizierungsmodul, das jede beliebige Wellenform aus der Ferne ausgeben kann.
- Das Modul kann jede digitale Wellenform (z. B. Impuls- oder serielle Wellenform) mit einer Frequenz unter 9,6 kHz übertragen. Die Modulgruppe besteht aus einem Sendemodul (STX888) und einem Empfangsmodul (SRX888). Die am DATA-Pin des Sendemoduls eingegebene Wellenform wird am DATA-Pin des Empfangsmoduls ausgegeben.
- STX888 und SRX888 werden streng bleifrei hergestellt und getestet und entsprechen den RoHS- und Reach-Standards.
Elektrische Spezifikationen STX888 (Versorgungsspannung: 5 V, 25 ℃)
| Parameter | Mindest. | Typ. | Max. | Einheit | Bedingungen |
| Betriebsbedingungen | |||||
| Versorgungsspannung | 3.3 | 5,0 | 6.5 | V | |
| Betriebstemperaturbereich | -40 | 25 | +85 | ℃ | |
| Stromverbrauch | |||||
| TX-Strom | 370 | mA | @27dBm | ||
| Ruhestrom | < 10 | mA | Standby, keine Übertragung | ||
| Schlafstrom | < 10 | uA | |||
| HF-Parameter | |||||
| Frequenzbereich | 428,92 | 433,92 | 443,92 | MHz | |
| HF-Leistung | 26 | 27,5 | 28,5 | dBm | @5V |
| Weckzeit | - | 4 | - | MS | |
Elektrische Spezifikationen SRX888 (Versorgungsspannung: 5 V, 25 ℃)
| Parameter | Mindest. | Typ. | Max | Einheit | Bedingungen |
| Betriebsbedingungen | |||||
| Versorgungsspannung | 3.3 | 5,0 | 6.5 | V | |
| Betriebstemperaturbereich | -40 | 25 | +85 | ℃ | |
| Stromaufnahme | |||||
| RX-Strom | < 31 | mA | |||
| Schlafstrom | < 10 | uA | |||
| HF-Parameter | |||||
| Frequenzbereich | 428,92 | 433,92 | 443,92 | MHz | |
| Weckzeit | - | 4 | - | MS | |
Hinweis: Obwohl die Stromversorgung des Sendemoduls und des Empfangsmoduls 5 V beträgt, liegt der IO-Pegel des Moduls bei 3,3 V TTL, und bei der Verwendung sollte die Pegelkompatibilität berücksichtigt werden.
| Sonderfunktion | Signaldupliziertes Modul |
Merkmale
- Übertragung beliebiger Wellenformen
- Geringe Signalverzerrung
- Einfache Bedienung, ohne Einstellung und Programmierung
- Fernkommunikation (offen > 500 M)
- Kann mehr Leistung und größere Distanz anpassen
- Mehrfacher Software- und Hardwareschutz, kann in komplexen Umgebungen stabil arbeiten
- Geringe Verzögerung (4 ms)

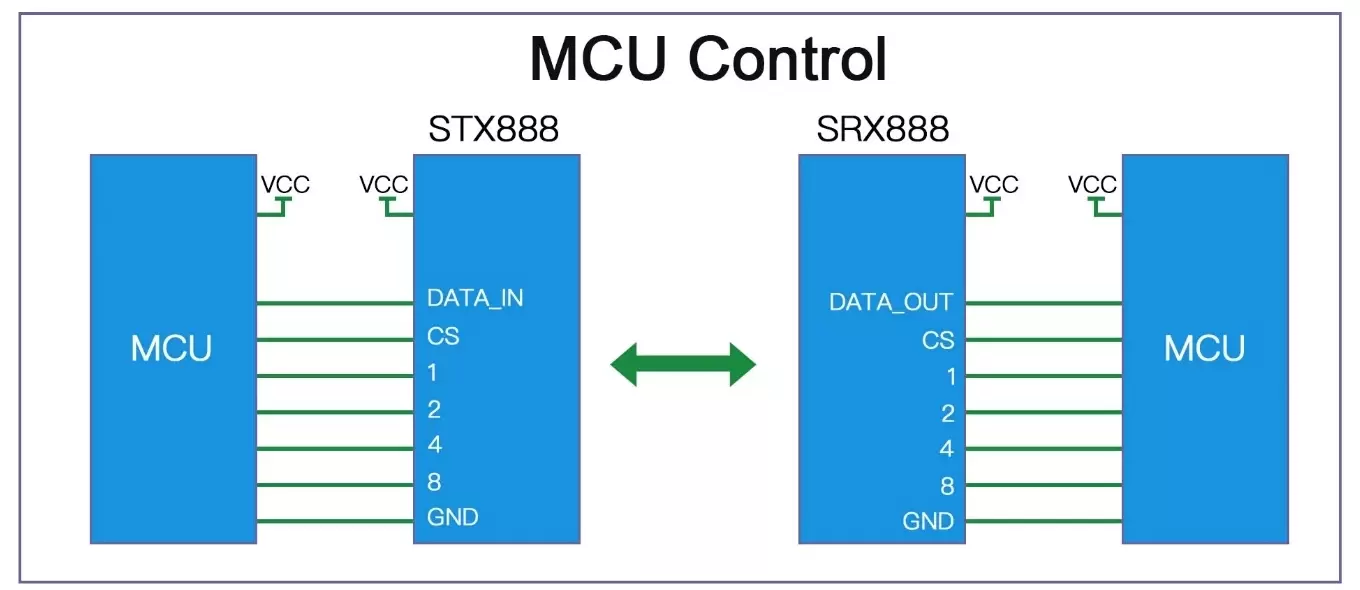

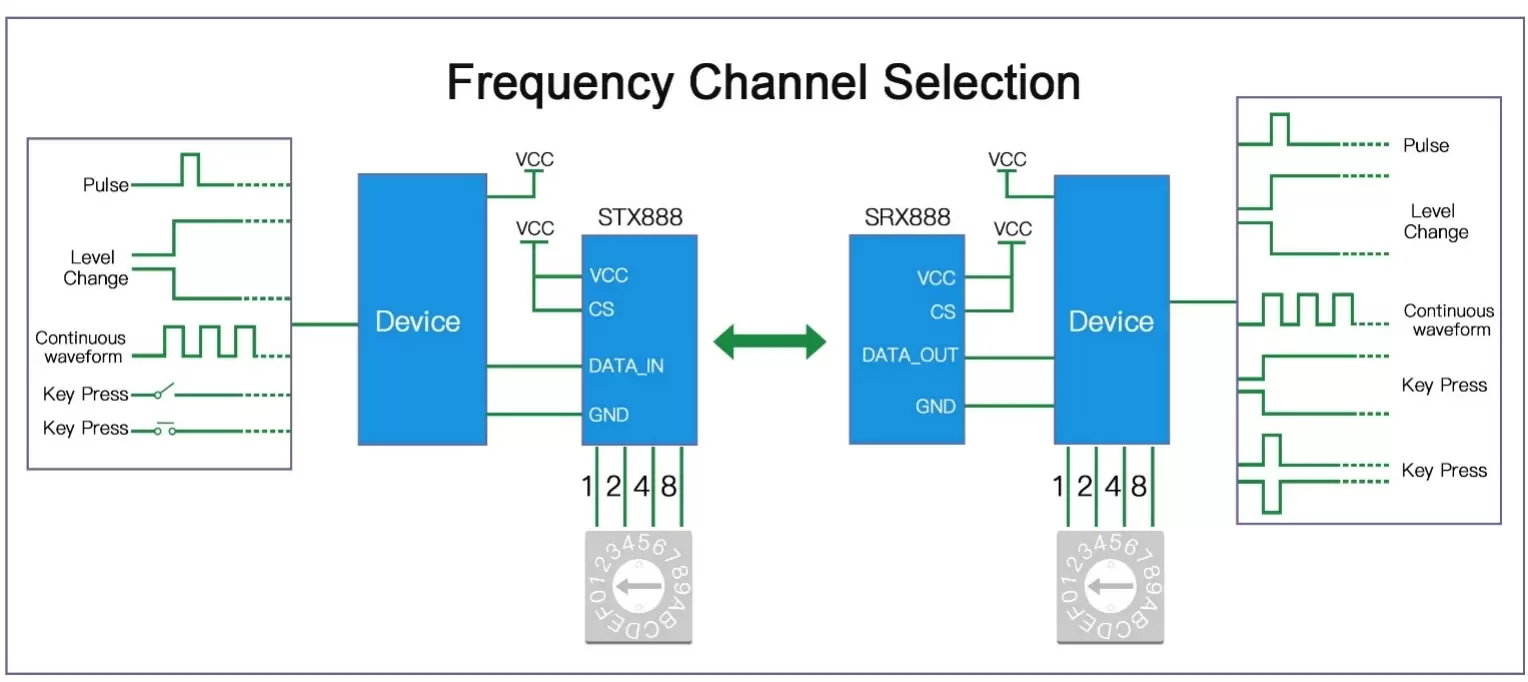

- 16 Frequenzkanäle sind optional, um Funksignalkonflikte zu vermeiden
- GFSK-Modulation, starke Entstörungsfähigkeit
- Senden und Empfangen mit extrem niedrigem Stromverbrauch
- Industrielle Anwendung (-40～+ 85 ℃)

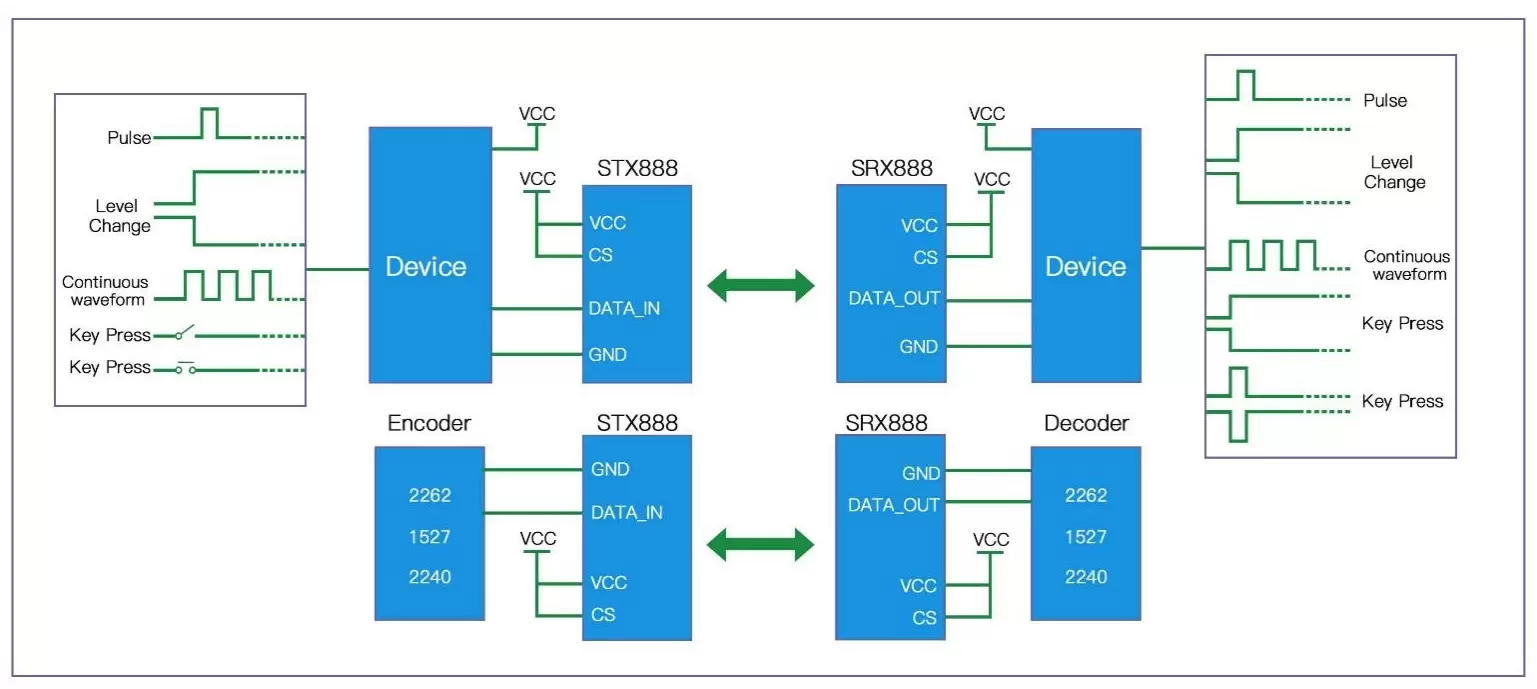

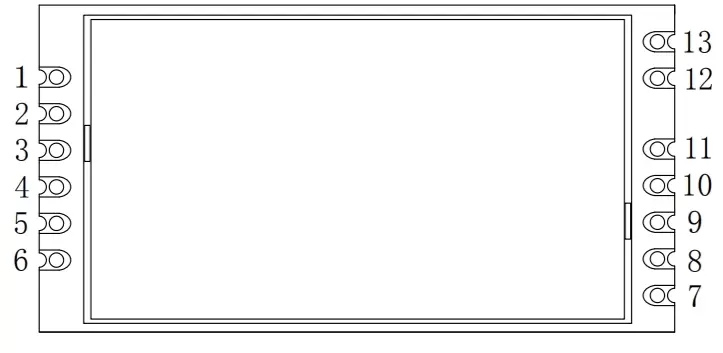

STX888-Pin-Definitionen:
| Pin-Nr. | Definitionen | Eingabe/Ausgabe | Pin Beschreibung |
| 1 | VCC | Positive Stromversorgung | |
| 2 | Masse | Stromerdung | |
| 3 | CS | ICH | Modul aktivieren (zum Ruhezustand nach unten ziehen, zum Arbeiten nach oben ziehen oder schweben) |
| 4 | DATEN | ICH | Dateneingangspin |
| 5 | LED+ | O | mit dem Pluspol der LED verbinden |
| 6 | LED- | O | Anschluss an Minuspol der LED (interner 1K Widerstand in Reihe) |
| 7 | D1 | ICH | Frequenzkanalauswahl |
| 8 | D2 | ||
| 9 | D4 | ||
| 10 | D8 | ||
| 11 | Masse | Stromerdung | |
| 12 | Masse | Antennenmasse | |
| 13 | AMEISE | Anschluss mit 50 Ohm Koaxialantenne |

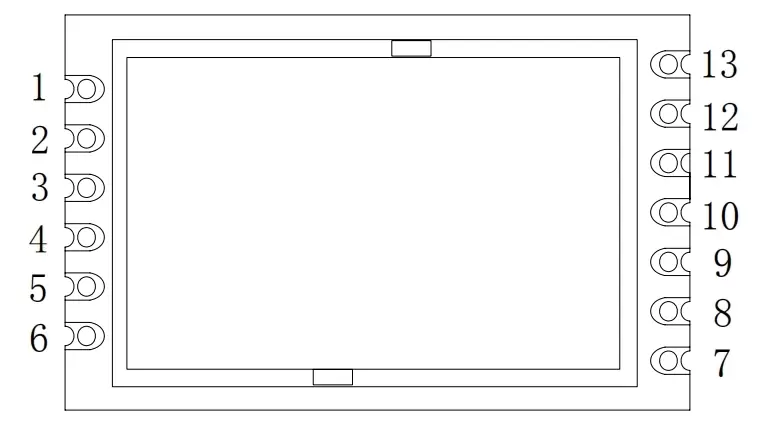

SRX888-Pin-Definitionen:
| Pin-Nr. | Definitionen | Eingabe/Ausgabe | Pin Beschreibung |
| 1 | VCC | Positive Stromversorgung | |
| 2 | Masse | Stromerdung | |
| 3 | CS | ICH | Modul aktivieren (Ruhezustand auf niedrigem Niveau, Ruhestrom ist weniger als 5 µA, Standardwert: hoher Pegel) |
| 4 | DATEN | O | Dateneingangspin |
| 5 | LED+ | O | Mit dem Pluspol der LED verbinden |
| 6 | LED- | ICH | Anschluss an Minuspol der LED (interner 1K Widerstand in Reihe) |
| 7 | D1 | ICH | Frequenzkanalauswahl |
| 8 | D2 | ||
| 9 | D4 | ||
| 10 | D8 | ||
| 11 | Masse | Stromerdung | |
| 12 | Masse | Antennenmasse | |
| 13 | AMEISE | Anschluss mit 50 Ohm Koaxialantenne |

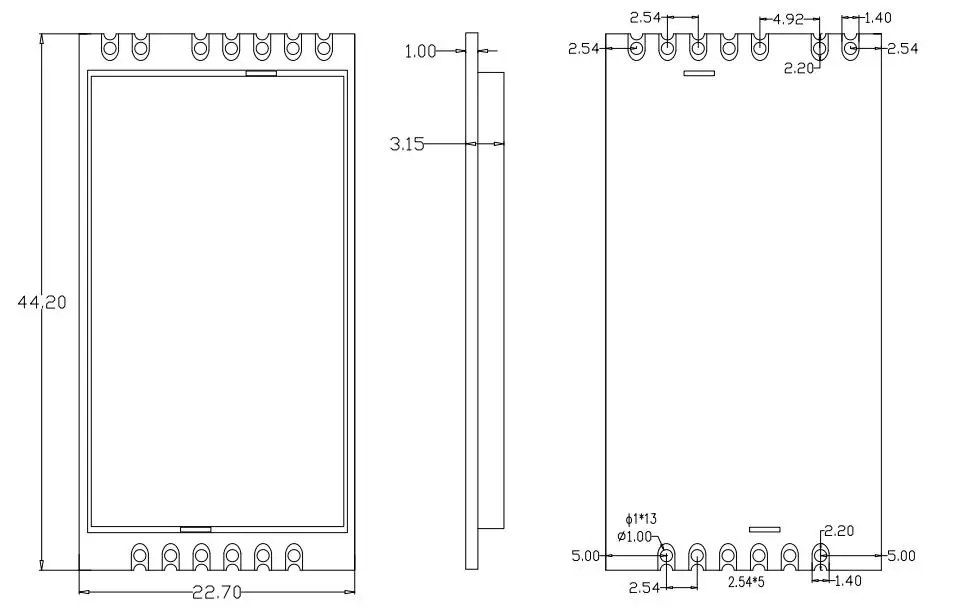

STX888 Abmessungen:
SRX888 Abmessungen:
