| Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Betriebsbedingungen | |||||
| Arbeitsspannungsbereich | 1,71 | 3.3 | 4.3 | V | |
| Betriebstemperaturbereich | -40 | 60 | ℃ | ||
| Stromverbrauch | |||||
| Aktuellen Empfang | 7.1 | mA | |||
| Emissionsstrom | 7.4 | mA | |||
| Schlafstrom | < 7,5 | uA | |||
| Leerlaufstrom | < 6,58 | mA | Leerlaufzustand: bedeutet keine Verbindung, kein Senden/Scannen des Moduls | ||
| RF-Parameter | |||||
| Frequenzbereich | 2400 | 2483,5 | MHz | ||
| Sendeleistung | -16 | 10 | dBm | ||
| Empfangsempfindlichkeit | -95 | dBm | |||
| Typ | Bluetooth |
| Zertifizierung | CE-RED, FCC-ID |

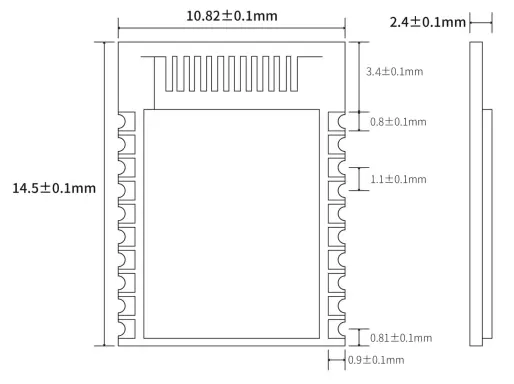

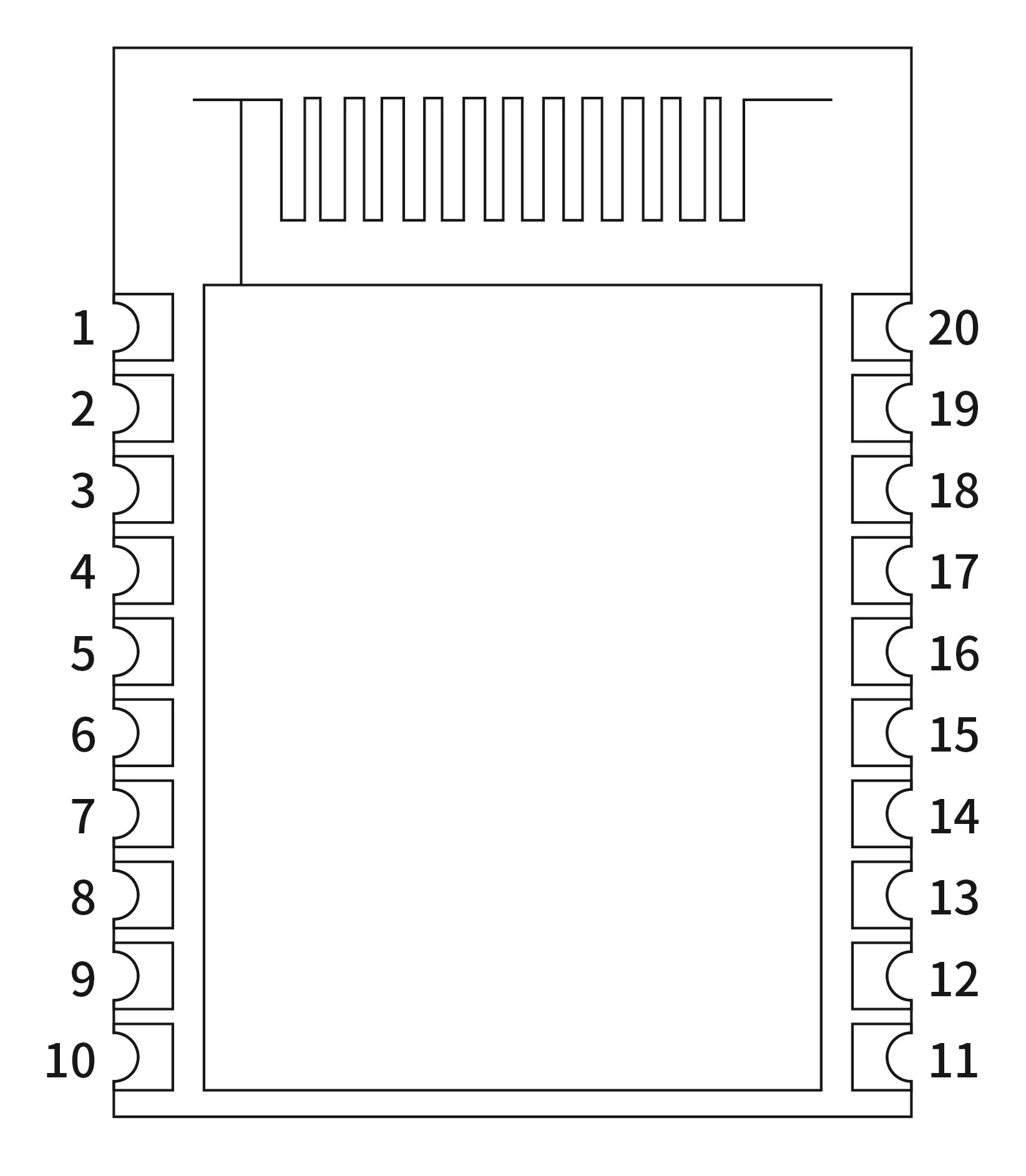

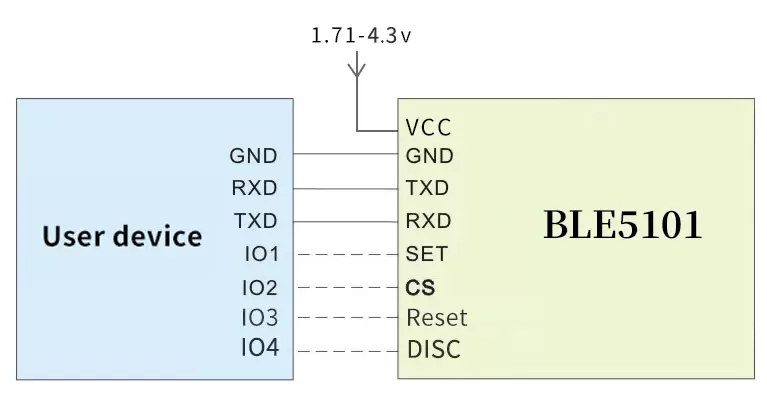

| Pin-Nr. | Pin-Name | E/A | Pin-Funktion | Beschreibung |
| 1, 9 | GND | GND | Stromerdung | |
| 2 | NC | Baumelnde Füße | ||
| 3 | SWCLK | SWCLK/GPIO | Verbindung zum internen IO, wird zum Brennen von Programmen verwendet und kann beim Ausführen als normales IO verwendet werden | |
| 4 | SWDIO | SWDIO/GPIO | Verbindung zum internen IO, wird zum Brennen von Programmen verwendet und kann beim Ausführen als normales IO verwendet werden | |
| 5 | PA0 | ICH | CS | Modul-Schlaf-Pin CS (Arbeit auf niedrigem Niveau, Schlaf auf hohem Niveau, Standard auf hohem Niveau) |
| 6 | PA1 | ICH | SATZ | Modulkonfigurations-Pin SET (hoher Pegel während der normalen Kommunikation, Konfigurationsmodus aufrufen, wenn SET-Pin auf Low gezogen wird, standardmäßig hoher Pegel) |
| 7 | PD5 | O | USART1_TX | Serieller Datenübertragungspin TXD des Moduls (Pegelspannung beträgt bis zu 3,3 V) |
| 8 | PD4 | ICH | USART1_RX | Modul serieller Datenempfangspin RXD (Pegelspannung bis zu 3,3 V) |
| 10 | VCC | VCC | An den Pluspol der Stromversorgung anschließen (1,71-4,3V) | |
| 11 | PD7 | O | CS_DE | Pin zur Anzeige des Schlafstatus (niedriger Pegel beim Schlafen, hoher Pegel beim Arbeiten) |
| 12 | ZURÜCKSETZEN | ICH | ZURÜCKSETZEN | Modul-Reset-Pin, High-Level-Reset, im Inneren befindet sich ein Pulldown-Widerstand. |
| 13 | PD6 | O | MODE_DE | Anzeigestift für den Arbeitsstatus (High-Level-Ausgang ist Ankündigungszustand, Low-Level-Ausgang ist Nicht-Ankündigungszustand) |
| 14 | PC5 | E/A | PC5 | GPIO |
| 15 | PA3 | E/A | PA3 | Debug_TX |
| 16 | PA2 | E/A | PA2 | Debug_RX |
| 17 | PA7 | ICH | SCHEIBE | PIN zur Aktivierung der Bluetooth-Verbindung, nach unten ziehen, um die Bluetooth-Verbindung zu trennen, standardmäßig hohes Niveau |
| 18 | PA6 | E/A | PA6 | GPIO |
| 19 | PA4 | E/A | PA4 | GPIO |
| 20 | PA5 | O | SET_DE | Hoher Pegel = Transparenter Übertragungsmodus. Niedriger Pegel = AT-Konfigurationsmodus. |
