BLE5201: BLE 5.2 Silabs-Core-Chip

Das BLE-Modul BLE5201 des Unternehmens verwendet das BLE 5.2-Protokoll und den SOC-Chip EFR32BG22C224 von Silicon Labs. Es zeichnet sich durch geringen Stromverbrauch, geringe Größe, große Übertragungsdistanz und starke Entstörungsfähigkeit aus.
BLE5201 verfügt über einen extrem niedrigen Sende- und Empfangsstrom (3,6 mA bei einer Sendeleistung von 0 dBm; 2,6 mA beim Empfang) und einen leistungsstarken, stromsparenden M33-Kern, der die Lebensdauer von Knopfzellen auf bis zu zehn Jahre verlängern kann. Zu den Zielanwendungen gehören Bluetooth Mesh Low-Power-Knoten, intelligente Türschlösser sowie persönliche Gesundheits- und Fitnessgeräte. Die Bluetooth Angle of Arrival (AoA)- und Angle of Departure (AoD)-Funktionen des SOCs und die Positionierungsgenauigkeit von bis zu einem Meter kommen auch Anwendungen wie Asset-Tracking-Tags, Beacons und Indoor-Navigation zugute. Das EFR32BG22C224 SOC bietet IQ-Sampling-Fähigkeit, eignet sich für Peilanwendungen und unterstützt 125 KB und 500 KB Bluetooth Low Energy Coded PHY, wodurch die Empfangsempfindlichkeit auf -106 dBm erhöht werden kann. Unterstützt Anwendungen, die Peilung oder Bluetooth Mesh Low Energy-Knoten erfordern.
Das BLE5201 BLE-Modul verwendet für Produktion und Tests ausschließlich bleifreie Technologie und erfüllt die RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter		Leistung			Bemerkung
Parameter		Mindest.	Typ.	Max.	Bemerkung
Betriebsspannung (V)		1.8	3.3	4.3	>= 3,3 V garantierte Ausgangsleistung
Kommunikationsebene (V)			3.3
Betriebstemperatur (℃)		-40		85	Industriedesign
Arbeitsfrequenz (MHz)		2400		2483,5
Sendeleistung (dBm)		0		6
Empfangsempfindlichkeit (dBm)			-94,6
Stromverbrauch	Emissionsstrom (mA)		7,5
	Empfangsstrom (mA)		8,5
	Ruhestrom (uA)		< 5		Wenn keine Verbindung besteht
Leerlaufstrom (mA)			6,58		Leerlaufzustand: bedeutet keine Verbindung, kein Senden/Scannen des Moduls

Typ	Bluetooth

Funktionen des BLE-Moduls BLE5201

Entwickelt basierend auf dem Bluetooth BLE5.2-Protokoll
Unterstützt einen einzelnen Slave und einen Master mit mehreren Slaves, kann mehrere Slaves gleichzeitig verbinden, bis zu 8 Verbindungen
Unterstützt 2 Arbeitsmodi der Konfiguration und transparente Übertragung
Unterstützt Over-the-Air-Upgrades (OTA DFU)
Unterstützt den Ruhezustand mit geringem Stromverbrauch
Unterstützt automatische Übertragung, Scannen, Verbindung
Unterstützt manuelle Verbindung und automatische Verbindung 2 Verbindungsmethoden
Die maximale MTU beträgt 247 Bytes
Unterstützt benutzerdefinierte 16-Bit-UUIDs, darunter eine Service-UUID und zwei charakteristische UUIDs
Maximale Übertragungsdistanz 150 m (6 dBm, codiertes PHY)
Unterstützt automatisches Binden
Unterstützt die Konfiguration mehrerer serieller Portparameter

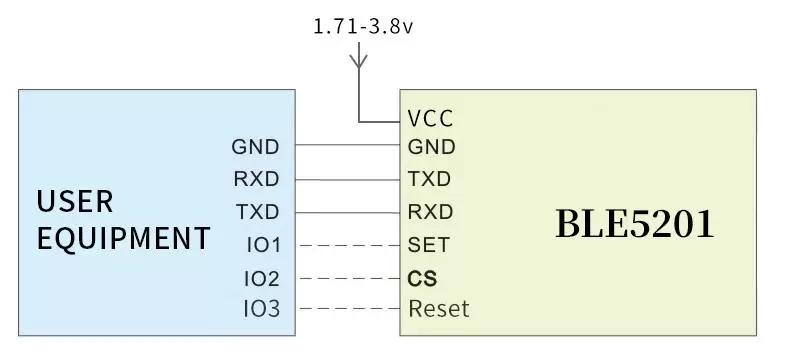

Anwendungsschaltung des BLE 5.2-Core-Chips BLE5201

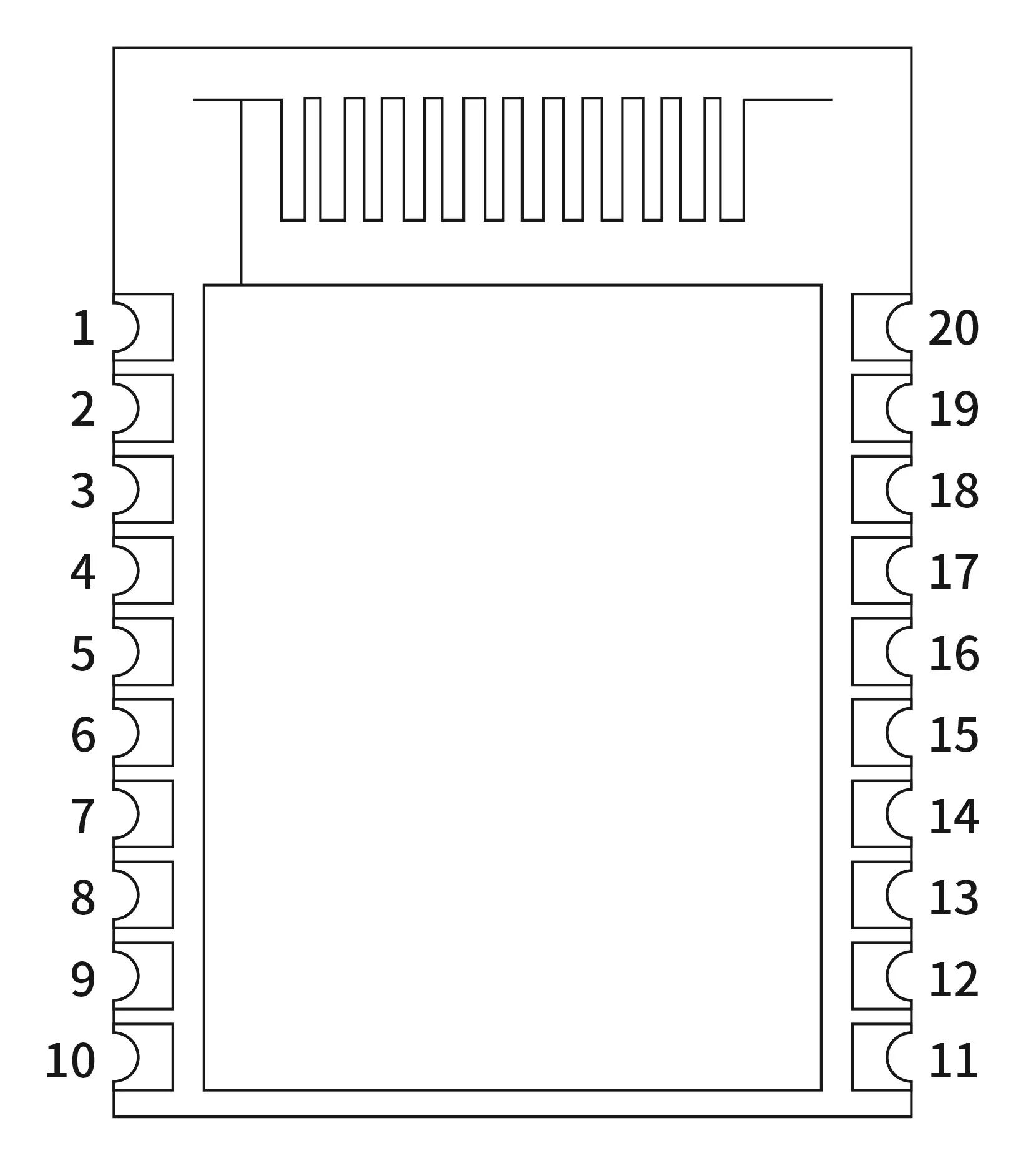

Pin-Definition des BLE 5.2-Core-Chips BLE5201

Pin-Nr.	Pin-Name	Pin-Richtung	Pin-Funktion	Beschreibung
1	Masse	Eingeben	Stromerdung
2	PA00	Eingeben	Trennstift	Standardmäßig hochziehen. Niedrige Stufe: Trennen Sie alle Bluetooth-Verbindungen und stoppen Sie die Übertragung/das Scannen. Hohe Stufe: Setzen Sie die Übertragung/das Scannen fort.
3	PA01		SWCLK
4	PA02		SWDIO
5	PA03	Eingeben	Weckstift CS	Standard-Pullup: niedriges Arbeitsniveau, hohes Schlafniveau
6	PA04	Eingeben	Modulauswahl SET	Standardmäßig hochziehen. Hoher Pegel: transparenter Übertragungsmodus; niedriger Pegel: Konfigurationsmodus
7	PA05		TXD	Pin zum Senden serieller Daten des Moduls
8	PA06		RXD	Datenempfangs-Pin für die serielle Schnittstelle des Moduls
9	Masse		Stromerdung
10	VCC		Kraft positiv
11	PC00		GPIO
12	PC01		GPIO
13	PC02		GPIO
14	PC03		GPIO
15	PC04		GPIO
16	PC05		GPIO
17	PB02	Ausgabe	Schlafzustand	Weckmodus: hoher Pegel; Niedrigstromverbrauchsmodus: niedriger Pegel
18	PB01	Ausgabe	Modusstatus	Transparenter Übertragungsmodus: niedriger Pegel; Konfigurationsmodus: hoher Pegel
19	ZURÜCKSETZEN	Ausgabe	Zurücksetzen	Eingebauter Pull-Up-Widerstand, aktiv niedrig
20	PB00	Ausgabe	Verbindungsstatus	Mit Verbindung: High-Pegel; ohne Verbindung: Low-Pegel

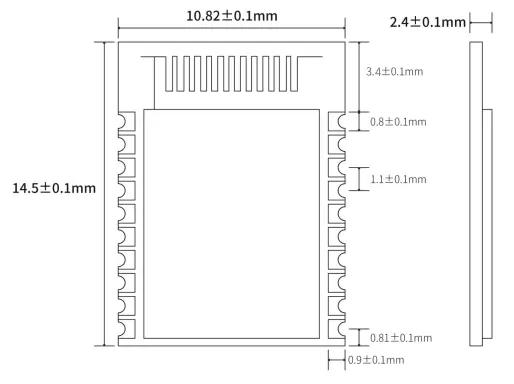

Mechanische Abmessungen des BLE 5.2-Core-Chips BLE5201
