RF2541-PL2: BLE 4.0 UART BLE-Modul mit OTA-Fähigkeit
RF2541-PL2 ist ein BLE-Modul und verwendet den CC2541 SOC-Chip von TI. RF2541-PL2 kommuniziert mit anderen über die UART-Schnittstelle, mit allen Funktionen von BLE 4.0, ist einfach zu bedienen, zu den Funktionen gehören: geringer Stromverbrauch, große Entfernung, und starke Anti-Interferenz-Fähigkeit. Es gibt zwei Module, die die Master- und Slave-Funktion aufbauen: RF2541-PL2-Master und RF2541-PL2-Slave. Diese beiden Module verfügen über die gleiche Hardware, aber unterschiedliche Software im Inneren.
HERUNTERLADEN
Parameter | Min. | Typ. | Max. | Einheit | Zustand |
Betriebsbedingungen | |||||
Arbeitsspannungsbereich | 2,0 | 3.3 | 3.6 | V | Interne 3,3-V-Reglerspannung |
Arbeitstemperaturbereich | -40 | 85 | ℃ | ||
Aktueller Verbrauch | |||||
RX-Strom | <9 | mA | |||
TX-Strom | <15 | mA | |||
Standby-Strom | <1 | uA | |||
HF-Parameter | |||||
Frequenzbereich | 2379 | 2496 | MHz | ||
Datenrate | 250 | 2000 | Kbit/s | GFSK | |
Maximale Sendeleistung | -20 | 0 | dBm | ||
RX-Empfindlichkeit | -98 | dBm | @250 Kbit/s | ||
Merkmale des BLE-Moduls RF2541-PL2
- Frequenzanordnung: 2379-2496MHz
- Empfindlichkeit bis zu -99dbm bei 250 kbit / s
- Datenübertragungsrate: 250k, 500k, 1 m, 2 Mbit / s
- GFSK -Modulation
- 2.0-3.6 V Netzteil
- Niedriger Strom im Schlafmodus <2UA
- UART -Schnittstelle
- Master- und Sklavenmodus
- RSSI -Ausgang, Trägerantriebsanzeige erkennen
- Erfüllen Sie die BQB- und ROHS -Standards
- Punkt zu Punkt, flexibler Kommunikationsmodus
Anwendungen des BLE-Moduls RF2541-PL2
- Periphere Mobiltelefonausrüstung
- Verbrauchergesundheit und medizinische Versorgung
- Menschliche Schnittstellengeräte (Tastatur, Hand, Fernbedienung)
- 2,4 GHz niedrige Energie Energiesysteme
- Automatisierung von Hausgebäuden

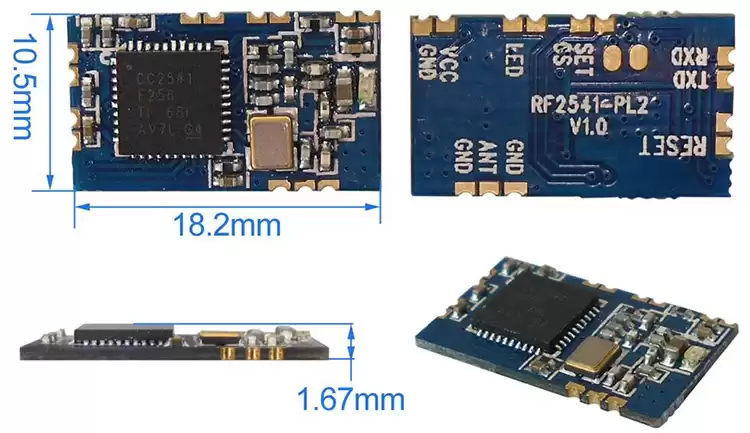

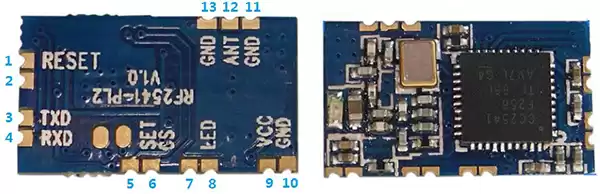

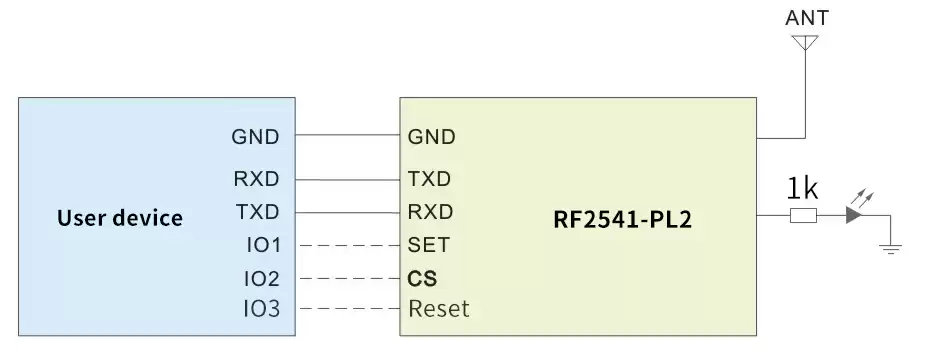

Pin-Nr. | Pin-Name | Beschreibung |
1 | ZURÜCKSETZEN | Low-Level-Reset |
3 | TXD | Moduldaten Tx-Pin (Pegelspannung max. 3,3 V) |
4 | RXD | Moduldaten Rx-Pin (Pegelspannung max. 3,3 V) |
5 | SATZ | Aktivierung des Konfigurationsmodus (hoher Pegel zum Aufrufen des Konfigurationsmodus, niedriger Pegel zum Aufrufen des Kommunikationsmodus) |
6 | CS | Schlafsteuerung, hohe Stufe zum Eintritt in den Schlafmodus, niedrige Stufe zum Eintritt in den normalen Kommunikationsmodus. |
2,7 | NC | Frei |
8 | LED | Anzeige des Kommunikationsstatus: Niedriger Pegel zeigt „getrennt“ an, hoher Pegel zeigt „verbunden“ an |
9 | VCC | VCC anschließen (2,0–3,6 V) |
10、11、13 | GND | Mit Masse verbunden |
12 | AMEISE | Mit Antenne verbunden |
