So wählen Sie ein Positionierungsmodul aus. Empfehlen Sie UWB-Module zum Aufbau eines Positionierungssystems

UWB-Positionierungsmodule sind Geräte, die auf der Ultra-Wideband-Technologie ( UWB ) basieren und zur hochpräzisen Lokalisierung und Identifizierung von Positionen eingesetzt werden. Diese Module umfassen typischerweise UWB-Chips, Antennen, HF-Frontends, Prozessoren und andere Komponenten. Sie werden zum Senden und Empfangen von UWB-Signalen und zur Verarbeitung von Daten zur Berechnung der Zielposition eingesetzt. Das Funktionsprinzip von UWB-Positionierungsmodulen basiert auf den Eigenschaften von UWB-Signalen. Sie messen die Übertragungszeit der Signale, um die Entfernung zwischen Zielobjekt und Empfänger zu ermitteln. Mithilfe mehrerer Empfänger und Techniken wie Triangulation oder Doppler-Effekt berechnen diese Module die Position des Zielobjekts genau

UWB-Positionierungsmodule sind Geräte, die auf der Ultra-Wideband-Technologie (UWB) basieren und zur hochpräzisen Lokalisierung und Identifizierung von Positionen eingesetzt werden. Diese Module umfassen typischerweise UWB-Chips, Antennen, HF-Frontends, Prozessoren und andere Komponenten. Sie werden zum Senden und Empfangen von UWB-Signalen und zur Verarbeitung von Daten zur Berechnung der Zielposition eingesetzt. Das Funktionsprinzip von UWB-Positionierungsmodulen basiert auf den Eigenschaften von UWB-Signalen. Sie messen die Übertragungszeit der Signale, um die Entfernung zwischen Zielobjekt und Empfänger zu ermitteln. Mithilfe mehrerer Empfänger und Techniken wie Triangulation oder Doppler-Effekt berechnen diese Module die Position des Zielobjekts genau

Warum wird die UWB-Positionierungstechnologie für die Positionierung von Modulen empfohlen?

UWB-Module unterscheiden sich in ihren Prinzipien von Technologien wie Bluetooth- oder WiFi-Modulen. Die UWB-Funktechnologie ist speziell auf die physikalischen Eigenschaften von Hochfrequenzsignalen ausgelegt, um eine hochpräzise und äußerst zuverlässige Positionierung und Kommunikation in Echtzeit zu ermöglichen. Diese Technologie hat die Möglichkeiten für neue Anwendungsszenarien neu definiert. Zu den Vorteilen der UWB-Positionierungstechnologie gehören die folgenden Punkte 。

Verwendung von Ultrabreitbandsignalen: UWB-Systeme übertragen extrem kurze, energiereiche Impulssignale, die eine außergewöhnlich große Bandbreite im Spektrum einnehmen (die die Bandbreite herkömmlicher Kommunikationssysteme übersteigt). Diese Eigenschaft ermöglicht UWB die Übertragung von Daten über einen breiteren Frequenzbereich.

Zeitbereichs-Positionierungstechnologie: UWB-Systeme nutzen die Präzision ultrakurzer Impulssignale im Zeitbereich zur Positionierung. Durch die Berechnung der Zeitdifferenz zwischen dem Senden und Empfangen dieser Impulse kann die Laufzeit des Signals ermittelt und zur Positionierung genutzt werden. Diese Zeitbereichs-Positionierungstechnologie bietet UWB einen Vorteil bei präzisen Positionierungsanwendungen.

Hochgeschwindigkeits-Datenübertragung: Obwohl jeder Impuls kurz ist, kann UWB diese Impulse mit sehr hohen Geschwindigkeiten übertragen. Durch die Nutzung des Ultrabreitband-Frequenzbereichs kann UWB Daten mit hoher Geschwindigkeit übertragen und eignet sich daher für Anwendungen, die eine hohe Bandbreite erfordern.

Geringer Stromverbrauch und geringe Interferenz: Die von UWB übertragenen schmalen Impulssignale weisen eine geringere Energiedichte auf und verursachen daher normalerweise nur minimale Interferenzen mit anderen Kommunikationssystemen. Darüber hinaus arbeiten UWB-Systeme häufig mit einem geringen Stromverbrauch, was ihnen bei bestimmten drahtlosen Kommunikationsgeräten einen Vorteil verschafft .

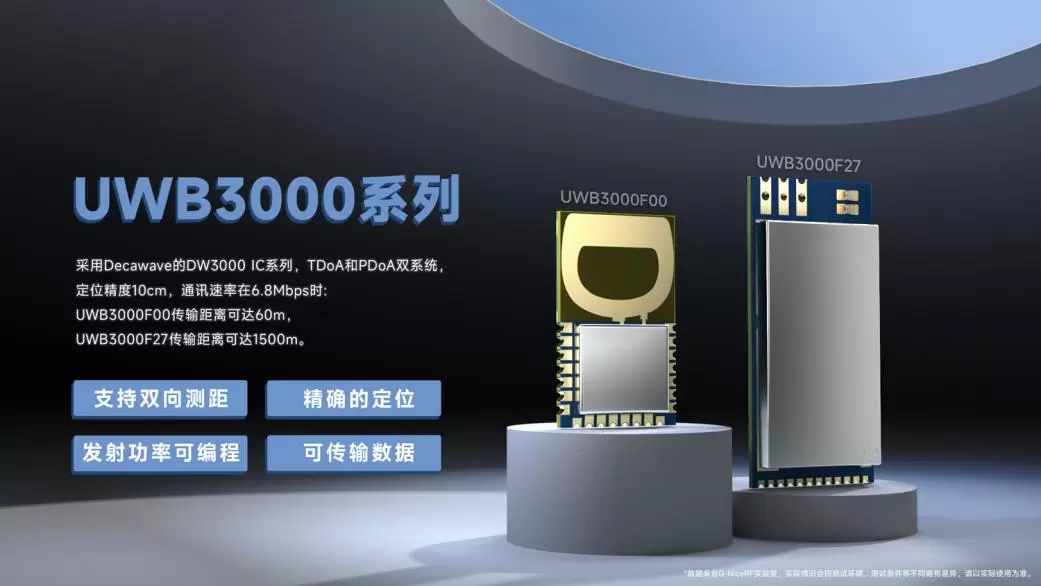

Die UWB3000- Serie umfasst zwei Modelle: UWB3000F00 und UWB3000F2 7 . Hierbei handelt es sich um kostengünstige UWB-Positionierungsmodule mit geringem Stromverbrauch, die von Sivers Semiconductors unter Verwendung der Decawave DW3000 IC-Serie entwickelt wurden. Sie bieten eine Übertragungsdatenrate von bis zu 6,8 Mbit/s und ermöglichen bidirektionale Long-Range-Ranging-, TDoA- und PDoA-Systeme mit einer Positionierungsgenauigkeit von 10 Zentimetern. Unter ihnen ist das UWB300F27 ein Hochleistungsmodul mit 27 dBm (500 mW), das einen LNA enthält und in der Lage ist, bidirektionale Kommunikation, Entfernungsmessung und Positionierung bis zu 1,5 Kilometer (in offenen Gebieten) zu ermöglichen.

Vergleichen wir anhand von UWB3000F27 Positionierungstechnologien wie WLAN, ZigBee und Bluetooth.

Aus der obigen Tabelle ist ersichtlich, dass die Positionierungsgenauigkeit von WLAN, ZigBee und Bluetooth nicht ausreicht und große Fehler aufweist. Mit der RFID-Technologie ist eine zweidimensionale Positionierung nur schwer zu erreichen und kann nur zur Ein- und Ausstiegserkennung verwendet werden. Darüber hinaus kann UWB in Bezug auf die Übertragungsrate 6,8 Mbit/s erreichen, eine Geschwindigkeit, die andere Technologien nur schwer erreichen können, wie beispielsweise Bluetooth, das im Allgemeinen bei 1 Mbit/s liegt. Im Vergleich zu anderen drahtlosen Kommunikationstechnologien bietet UWB Vorteile wie hochpräzise Positionierung, hohe Datenraten, starke Durchdringung, geringer Stromverbrauch und starke Anti-Interferenz-Fähigkeiten.

Das UWB-Modul bietet durch die Nutzung eines Ultrabreitbandspektrums und extrem kurzpulsiger Signale einzigartige Vorteile bei der Hochgeschwindigkeits-Datenübertragung und der präzisen Positionierung. Im Vergleich zu anderen Positionierungstechnologien bietet UWB erhebliche Vorteile hinsichtlich Positionierungsgenauigkeit, Übertragungsentfernung und Baukosten.
