GPS-Standortverfolgungssystem: Pet Tracker

Bei diesem Projekt handelt es sich um das neueste von NiceRF entwickelte GPS-Ortungs- und Trackingsystem. Es verwendet unser GPS-Modul GPS01, das Hochgeschwindigkeits-HF-Modem SV6500PRO, das HF-Modem SV610Pro und das Beacon-Modul Beacon600. Es wird hauptsächlich zur Verfolgung und Positionierung von Haustieren verwendet.

Vorteil: Mit Mesh-Funktion, große Übertragungsdistanz.

Merkmale

1. Spur

Die Hundeseite befindet sich im Schlafmodus, um Strom zu sparen. Es wird standardmäßig alle 5 Sekunden aktiviert, um GPS-Daten abzurufen und GPS-Daten an den Benutzer zu senden. Das Intervall kann vom Benutzer eingestellt werden.

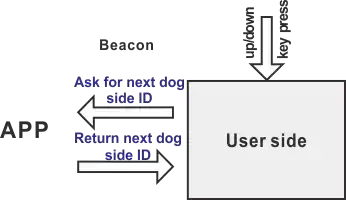

Der Benutzer kann jeweils eine Hundeseite verfolgen. Wenn die Seite des verfolgten Hundes geändert werden muss, kann der Benutzer die Auf-/Ab-Taste drücken. Sobald die Auf-/Ab-Taste gedrückt wird, fragt der Benutzer die APP nach der ID der nächsten Hundeseite.

Auf der Benutzerseite wird nur eine ID der Hundeseite gespeichert. Wenn die Verbindung zwischen APP und Benutzerseite verloren geht, ist das Drücken der Auf-/Ab-Taste ungültig.

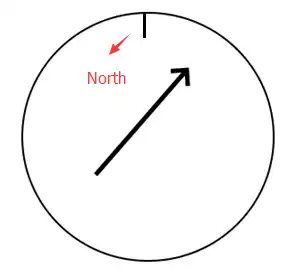

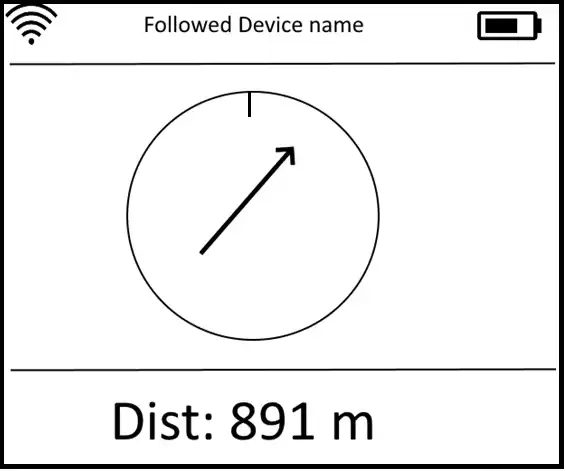

Im Folgenden wird ein Beispielbildschirm angezeigt. Der Pfeil hat 12 Richtungen der Hundeseite.

Denn GPS kann nur die Bewegungsrichtung erkennen, daher ist die Richtung das Norddelta.

2. Paaren

Für jede Benutzerseite und Hundeseite gibt es eine Standard-ID und -Gruppe. Die Standardparameter können über USB eingestellt werden.

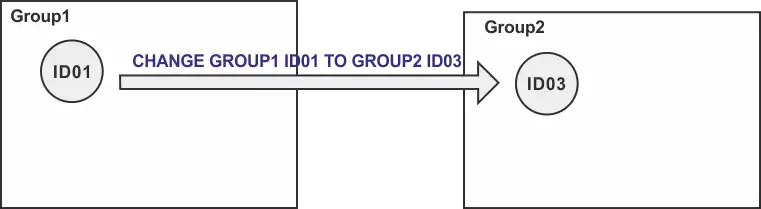

Der Benutzer kann die Gruppe der Benutzerseite und der Hundeseite per APP über den Beacon in der Downlink-Nachricht ändern. Der Benutzer kann die Gruppe verlassen oder ihr beitreten, indem er die Gruppe und die ID ändert.

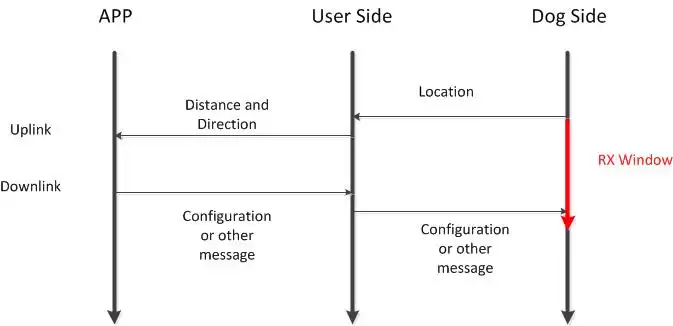

Auf der Hundeseite wird ein RX-Fenster geöffnet, um eine Downlink-Nachricht von der APP zu empfangen. Die APP sollte innerhalb von 100 ms eine Downlink-Nachricht zurücksenden, wenn sie eine Uplink-Nachricht empfängt.

3. Repeater

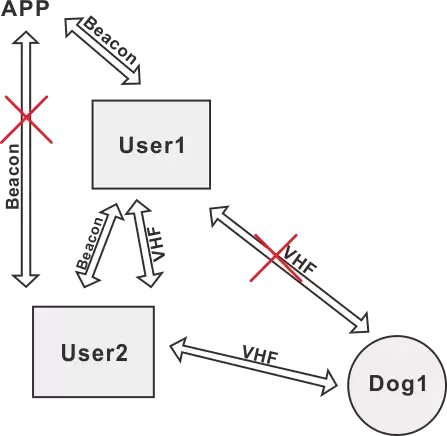

Jede Benutzerseite kann die Nachricht zwischen der anderen Benutzerseite und der Hundeseite per UKW wiederholen.

Außerdem wird die Nachricht zwischen der App und anderen Benutzern per Beacon wiederholt. Es werden nur Nachrichten in seiner Gruppe wiederholt.

4. OTA

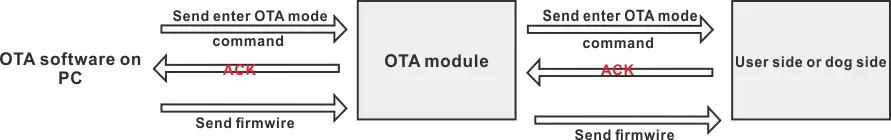

Der Benutzer kann einen OTA-Befehl an die Benutzer- oder Hundeseite senden, um die Firmware über VHF zu aktualisieren.

Allgemeine Beschreibung

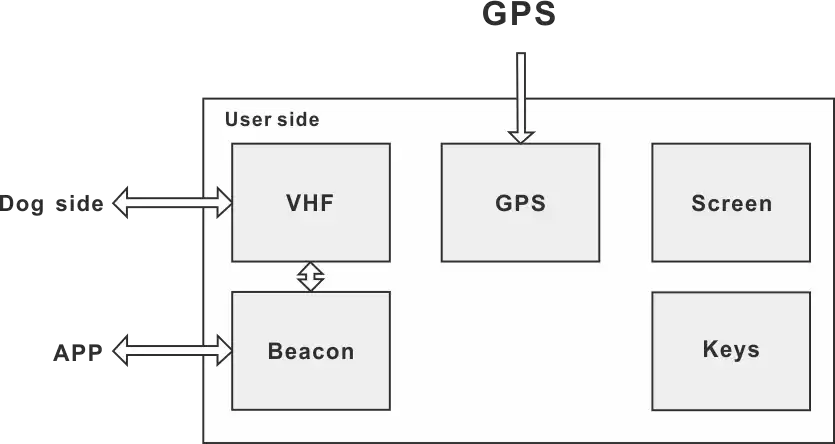

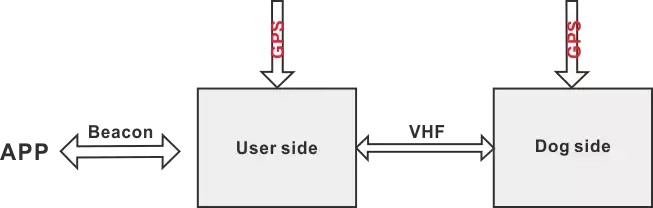

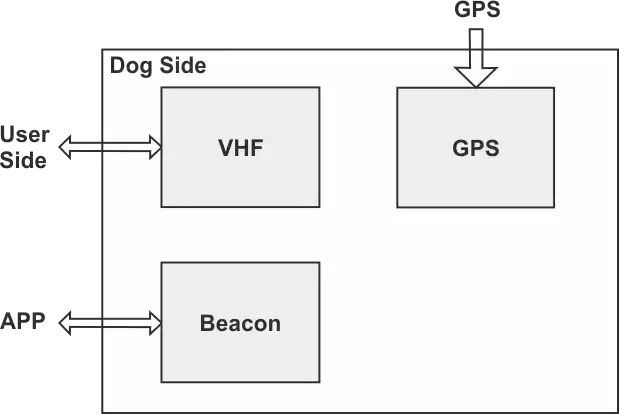

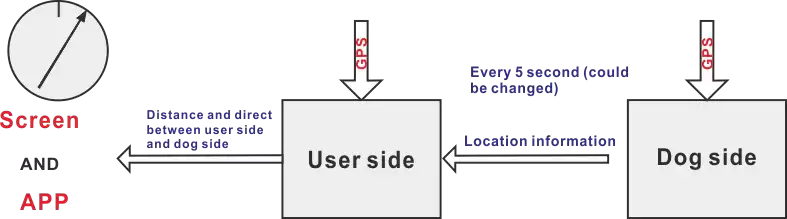

Das System besteht aus zwei Teilen, der Benutzerseite und der Hundeseite. Die Hundeseite sendet GPS-Daten über UKW an den Benutzer. Die Benutzerseite berechnet den Abstand und die Richtung zwischen der Hundeseite und sich selbst. Das Ergebnis wird auf dem Bildschirm des Benutzers angezeigt und per Beacon an die APP gesendet.

Hardware

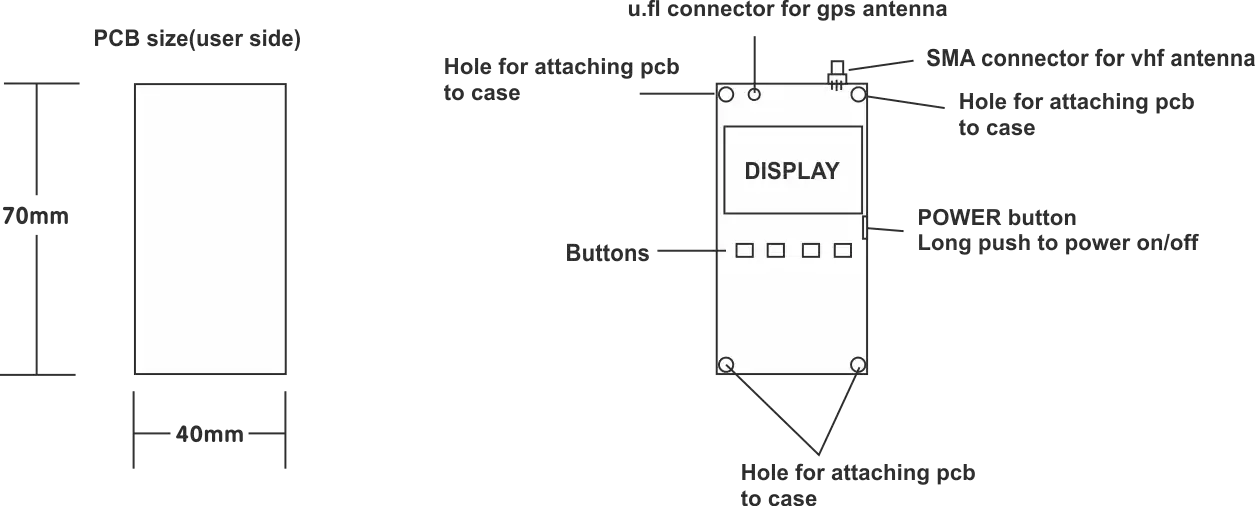

Benutzerseite (PCB-Größe 70 mm x 40 mm)

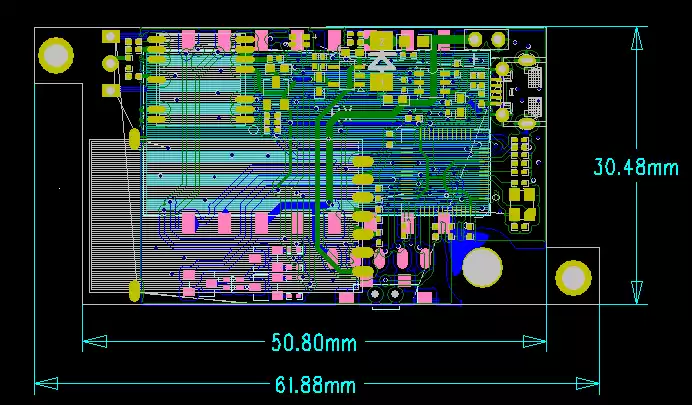

Hundeseite (PCB-Größe 30 mm * 50 mm)
