RF2401F20: Interaktives Demo-Board für das drahtlose 2,4-GHz-Transceiver-Modul nRF24L01+

Arbeitsmodus von 2,4 GHz Transceiver RF2401F20

1) Master -Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Anerkennung;

2) Sklavenmodus: Bleiben Sie im RX -Modus, um auf die Daten des Masteres zu warten. Er sendet zurück.

3) Das anerkannte Signal, nachdem die Daten vom Master erhalten wurden.

4) TX -Testmodus: HF -Modul kontinuierlich Signal übertragen;

5) RX -Testmodus: Das RF -Modul befindet sich immer im RX -Modus;

6) Standby -Modus: Das RF -Modul befindet sich immer im Standby -Zustand;

Knopfbetrieb von 2,4 GHz Transceiver RF2401F20

1) [Set] Taste

Drücken Sie die Taste [Set], um den Einstellmodus einzugeben, wenn nicht im Einstellmodus. Im Einstellungsmodus,

Drücken Sie die Taste [Set], um zwischen den festgelegten Parametern umzuschalten: Arbeitsmodus / Frequenz- / Ausgangsleistung / Datenrate / Spreading -Faktor / Bandbreite. Das zugehörige LCD -Symbol blinkt an, um anzuzeigen.

2) [Up] Taste

Drücken Sie im Einstellmodus die Taste [UP], um den Wert des Flash -Symbols zu erhöhen.

Hinweis: Die Demo-Karte verfügt über einen Flash-Speicher im Inneren. Alle Einstellparameter verhalten sich automatisch und bleiben gleichzeitig unverändert.

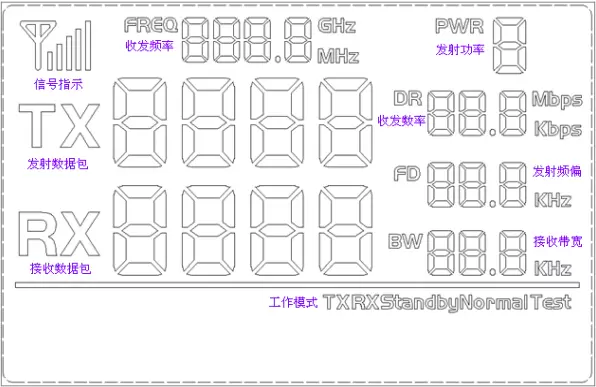

Das LCD-Vollsegment sieht wie folgt aus:

Benutzer können Frequenz, Leistung, Transceiver-Geschwindigkeit und andere Parameter über die Tasten einstellen.
