RF4463F30: Erweiterte Demoplatine für das Si4463-HF-Modul für effektive Tests und Entwicklung
RF4463F30: Erweiterte Demoplatine für das Si4463-HF-Modul für effektive Tests und Entwicklung

RF4463F30: Erweiterte Demoplatine für das Si4463-HF-Modul für effektive Tests und Entwicklung

Benutzer können das Demo-Board verwenden, um die Parameter des si4463 RF-Moduls RF4463F30 wie Arbeitsmodus/Frequenz/Senderleistung/Übertragungsdatenrate über die Tasten einzustellen und die drahtlose Kommunikationsentfernung zu messen.

Arbeitsmodus von SI4463 RF -Modul RF4463F30

1) Master -Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.

2) Sklavenmodus: Bleiben Sie im RX -Modus, um auf die Daten des Masteres zu warten, und sendet zurück.

3) Das anerkannte Signal, nachdem die Daten vom Master erhalten wurden.

4) TX -Testmodus: RF -Modul kontinuierlich Signal übertragen.

5) RX -Testmodus: Das RF -Modul befindet sich immer im RX -Modus.

6) Standby -Modus: Das RF -Modul befindet sich immer im Standby -Zustand.



Taste des SI4463 RF -Moduls RF4463F30

1) [Set] Taste

Drücken Sie die Taste [Set], um den Einstellmodus einzugeben, wenn nicht im Einstellmodus. Im Einstellungsmodus,

Drücken Sie die Taste [Set], um zwischen den festgelegten Parametern umzuschalten: Arbeitsmodus / Frequenz- / Ausgangsleistung / Datenrate / Spreading -Faktor / Bandbreite. Das zugehörige LCD -Symbol blinkt an, um anzuzeigen.



2) [Up] Taste

Drücken Sie im Einstellmodus die Taste [UP], um den Wert des Flash -Symbols zu erhöhen.

Hinweis: Die Demo-Karte verfügt über einen Flash-Speicher im Inneren. Alle Einstellparameter verhalten sich automatisch und bleiben gleichzeitig unverändert.

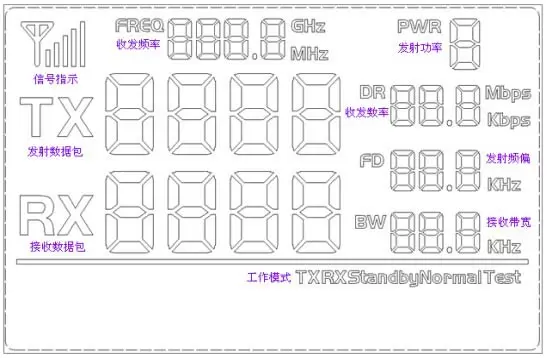

Das LCD -Segment ist wie unten:

Benutzer können die Frequenz, Leistung, Transceiver -Geschwindigkeit und andere Parameter über die Tasten festlegen.

Das LCD -volle Segment des SI4463 RF -Moduls RF4463F30
