Benutzer können die Demoplatine verwenden, um die Parameter des HF-Moduls wie Arbeitsmodus/Frequenz/Sendeleistung/Übertragungsdatenrate über die Tasten einzustellen und die drahtlose Kommunikationsdistanz zu messen.
1) Master-Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.
2) Slave-Modus: Bleiben Sie im Rx-Modus, um auf die Daten vom Master zu warten, die er zurücksenden wird.
3) Das Bestätigungssignal nach dem Empfang der Daten vom Master.
4) Tx-Testmodus: Das HF-Modul überträgt kontinuierlich Signale.
5) Rx-Testmodus: Das HF-Modul ist immer im Rx-Modus.
6) Standby-Modus: Das HF-Modul befindet sich immer im Standby-Zustand.
1) [SET]-Taste

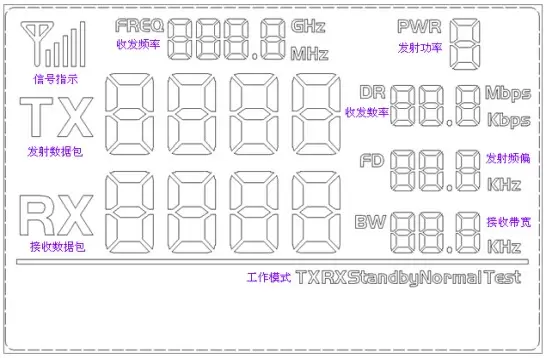

Drücken Sie die [SET]-Taste, um in den Einstellmodus zu gelangen, falls Sie sich nicht im Einstellmodus befinden. Drücken Sie im Einstellmodus die [SET]-Taste, um zwischen den eingestellten Parametern zu wechseln: Betriebsmodus/Frequenz/Ausgangsleistung/Datenrate/Spreizfaktor/Bandbreite. Das entsprechende LCD-Symbol blinkt zur Anzeige.
2) [UP]-Taste
Drücken Sie im Einstellungsmodus die Taste [UP], um den Wert des Blitzsymbols zu erhöhen.
Hinweis: Die DEMO-Platine verfügt über einen integrierten FLASH-Speicher. Alle Einstellungsparameter verhalten sich automatisch und bleiben auch beim Ausschalten unverändert.
| Schnittstelle | SPI |
| Chip | nRf24L01+,SX126X,SX127X,SX128X,si4463,si4438,si4432,si4431,CC1101,andere |
| Frequenz | 150 MHz, 315 MHz, 433 MHz, 470 MHz, 490 MHz, 868 MHz, 915 MHz, 2,4 GHz, andere |
| Modulation | ASK,(G)FSK,LoRa |
| Ausgangsleistung | 1 mW, 10 mW, 100 mW, 400 mW, 500 mW, 1 W, 1,6 W, 2 W, 3 W, 5 W, 30 W |
Benutzer können Frequenz, Leistung, Transceiver-Geschwindigkeit und andere Parameter über die Tasten einstellen.
