RF1212: Demo-Board für HF-Sender- und Empfängermodul

Arbeitsmodus des HF-Senders und -Empfängers RF1212

1) Master-Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.

2) Slave-Modus: Bleiben Sie im Rx-Modus, um auf die Daten vom Master zu warten, die er zurücksenden wird.

3) Das Bestätigungssignal nach dem Empfang der Daten vom Master.

4) Tx-Testmodus: Das HF-Modul überträgt kontinuierlich Signale.

5) Rx-Testmodus: Das HF-Modul ist immer im Rx-Modus.

6) Standby-Modus: Das HF-Modul ist immer im Standby-Zustand.

Tastenbedienung des HF-Senders und -Empfängers RF1212

1) [SET]-Taste

Drücken Sie die [SET]-Taste, um in den Einstellmodus zu gelangen, falls Sie sich nicht im Einstellmodus befinden. Im Einstellmodus

Drücken Sie die [SET]-Taste, um zwischen den eingestellten Parametern zu wechseln: Betriebsmodus/Frequenz/Ausgangsleistung/Datenrate/Spreizfaktor/Bandbreite. Das entsprechende LCD-Symbol blinkt zur Anzeige.

2) [UP]-Taste

Drücken Sie im Einstellungsmodus die Taste [UP], um den Wert des Blitzsymbols zu erhöhen.

Hinweis: Die DEMO-Karte verfügt über einen integrierten FLASH-Speicher. Alle Einstellungsparameter verhalten sich automatisch und bleiben auch beim Ausschalten unverändert.

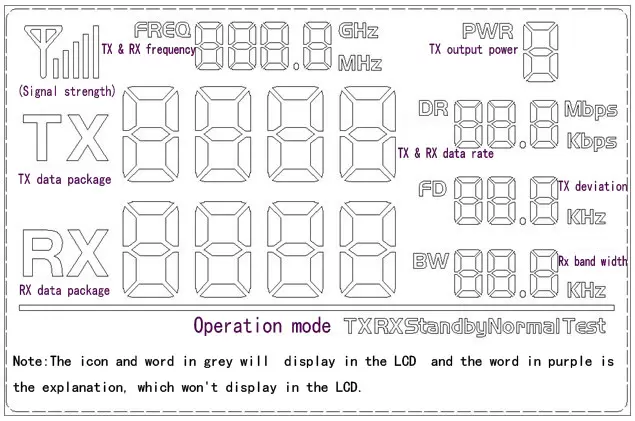

Das vollständige LCD-Segment ist wie folgt :

Benutzer können die Parameter des HF-Moduls wie Frequenz, Sendeleistung, Übertragungsrate und Betriebsmodus über die Tasten einstellen und die drahtlose Kommunikationsdistanz messen. Alle Anschlusspins des Moduls sind auf die Demoplatine erweitert. Der Benutzer kann den Betrieb des HF-Moduls mithilfe eines Oszilloskops und Multimeters überwachen, was für die Softwareprogrammierung sehr nützlich ist.

Ø  Arbeitsmodus

Die DEMO bietet fünf Betriebsmodi: Master-Modus, Slave-Modus, Tx-Test-Modus, Rx-Test-Modus und Standby-Modus. Die Anzeige auf dem LCD lautet: Tx normal / Rx normal / Tx-Test / Rx-Test / Standby. Bei der Übertragung eines Pakets blinkt die rote LED einmal, die Anzahl der Tx-Pakete erhöht sich; beim Empfang eines Pakets blinkt die blaue LED einmal, die Anzahl der Rx-Pakete erhöht sich.

1)  Master-Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.

2) Slave-Modus: Bleiben Sie im Rx-Modus, um auf die Daten vom Master zu warten. Nach dem Empfang der Daten vom Master wird das Bestätigungssignal zurückgesendet .

3) Tx-Testmodus: Das HF-Modul überträgt kontinuierlich Signale;

4) Rx-Testmodus: Das HF-Modul ist immer im Rx-Modus;

5) Standby-Modus: Das HF-Modul ist immer im Standby-Zustand.

Ø  Tastenbedienung

1)  [SET]-Taste

Drücken Sie die [SET]-Taste, um in den Einstellmodus zu wechseln, falls Sie sich nicht im Einstellmodus befinden. Drücken Sie im Einstellmodus die [SET]-Taste, um zwischen den eingestellten Parametern zu wechseln: Frequenz / Ausgangsleistung / Datenrate / Betriebsmodus. Das entsprechende LCD-Symbol blinkt zur Anzeige.

2)  [UP]-Taste

Drücken Sie im Einstellungsmodus die Taste [UP], um den Wert des Blitzsymbols zu erhöhen.

3)  [Ab]-Taste

Drücken Sie im Einstellungsmodus die Taste [Ab], um den Wert des Blitzsymbols zu verringern.

Hinweis: Die DEMO-Karte verfügt über einen integrierten FLASH-Speicher. Alle Einstellungsparameter werden automatisch gespeichert und bleiben auch nach dem Ausschalten unverändert.
