RF4432F27: Umfassende Demoplatine für HF-Sender- und Empfängermodule
Benutzer können das Demo-Board verwenden, um die Parameter des HF-Sender- und Empfängermoduls RF4432F27 wie Arbeitsmodus/Frequenz/Senderleistung/Übertragungsdatenrate über die Tasten einzustellen und die drahtlose Kommunikationsentfernung zu messen.
Arbeitsmodus des RF -Senders und des Empfängers RF4432F27
1) Master -Modus: Senden Sie 1 Paket pro Sekunde und warten Sie auf die Bestätigung.
2) Sklavenmodus: Bleiben Sie im RX -Modus, um auf die Daten des Masteres zu warten, und sendet zurück.
3) Das anerkannte Signal, nachdem die Daten vom Master erhalten wurden.
4) TX -Testmodus: RF -Modul kontinuierlich Signal übertragen.
5) RX -Testmodus: Das RF -Modul befindet sich immer im RX -Modus.
6) Standby -Modus: Das RF -Modul befindet sich immer im Standby -Zustand.
Taste des RF -Senders und des Empfängers RF4432F27
1) [Set] Taste
Drücken Sie die Taste [Set], um den Einstellmodus einzugeben, wenn nicht im Einstellmodus. Drücken Sie im Einstellmodus die Taste [Set], um zwischen den festgelegten Parametern umzuschalten: Arbeitsmodus / Frequenz- / Ausgabestrat / Datenrate / Spreading -Faktor / Bandbreite. Das zugehörige LCD -Symbol blinkt an, um anzuzeigen.
2) [Up] Taste
Drücken Sie im Einstellmodus die Taste [UP], um den Wert des Flash -Symbols zu erhöhen.
Hinweis: Die Demo-Karte verfügt über einen Flash-Speicher im Inneren. Alle Einstellparameter verhalten sich automatisch und bleiben gleichzeitig unverändert.
| Schnittstelle | Spi |
| Chip | NRF24L01+, SX126X, SX127X, SX128X, SI4463, Si4438, Si4432, Si4431, CC1101, andere |
| Frequenz | 150 MHz, 315 MHz, 433 MHz, 470 MHz, 490 MHz, 868 MHz, 915 MHz, 2,4 GHz, andere |
| Modulation | Fragen Sie, (g) FSK, Lora |
| Ausgangsleistung | 1 MW, 10 MW, 100 MW, 400 MW, 500 MW, 1W, 1,6 W, 2W, 3W, 5W, 30W |

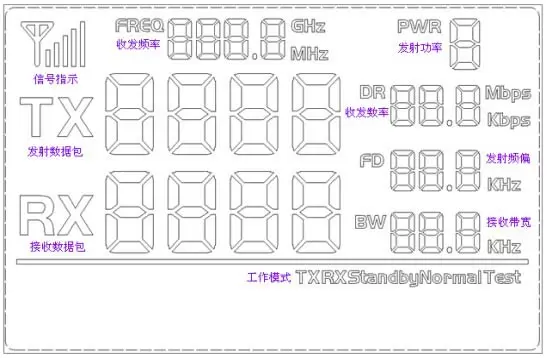

Das LCD -Segment ist wie unten:
Benutzer können die Frequenz, Leistung, Transceiver -Geschwindigkeit und andere Parameter über die Tasten festlegen.
