DEMO-Board für Uart-HF-Modul der SV-Serie
Die Demo-Karte der SV-Serie dient zum Testen von UART-HF-Modulen der Serien SV610/SV611/SV651/SV652, zum Testen von System und Distanz usw. Ohne zusätzliche PC-Software können mit der Demo-Karte auch die HF-Transceiver-Frequenz, die Sendeleistung, die HF-Rate, die UART-Schnittstellen-Kommunikationsrate, die Parität, die Datenbits und die Stoppbit-Parameter des Datenfunkmoduls der SV-Serie abgefragt und geändert werden. Mit dem TTL-/RS232-/RS485-Anschluss kann es an verschiedene Pegelanschlüsse angepasst werden.
Arbeitsweise des Uart-HF-Moduls der SV-Serie
1) Normaler Übertragungsmodus:
Regelmäßig Pakete senden (im Einstellungsmodus vorübergehend keine Pakete senden);
2) Normaler Empfangsmodus:
Einschalten, Modul im Empfangszustand, empfängt Datenpakete und leitet die richtigen Datenpakete weiter;
3) Häufiger Übertragungsmodus:
Modul im häufigen Übertragungszustand;
4) Häufiger Empfangsmodus:
Modul im häufigen Empfangszustand (keine Weiterleitungsdaten);
5) Schlafmodus:
Modul im Standby-Zustand.
Tastenfunktionen des Uart-HF-Moduls der SV-Serie
1) SET-Taste
Drücken Sie im Einstellungsmodus darauf und verlassen Sie den Einstellungsmodus, nachdem Sie den letzten Parameter eingestellt haben.
2) Tasten AUF/AB
Drücken Sie im Einstellungsmodus darauf und ändern Sie die entsprechenden Parameter.

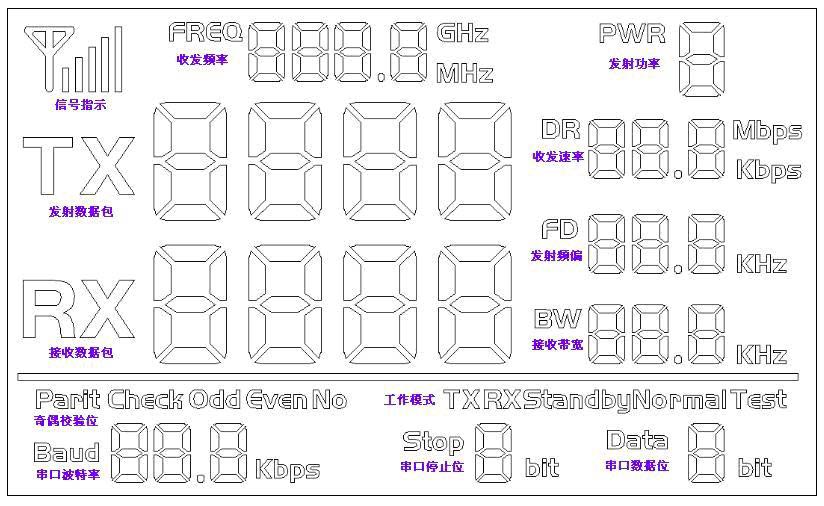

LCD-Anzeige:
