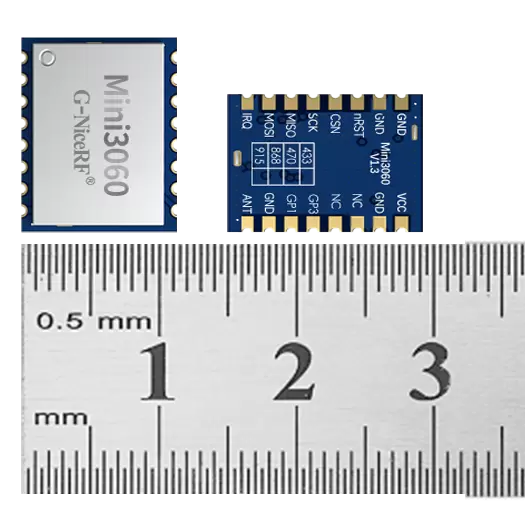

Mini3060: 100 mW Wireless-Transceiver-Modul Ultrakompakte Größe
Mini3060 ist ein Modul, das auf einem stromsparenden, weitreichenden drahtlosen Transceiver-Chip basiert, der DSSS-Modulations- und Demodulationstechnologie nutzt. Es unterstützt drahtlose Halbduplex-Kommunikation und nutzt einen TCXO-Quarzoszillator. Dieser bietet hohe Entstörungsfähigkeit, hohe Empfindlichkeit, geringen Stromverbrauch und eine extrem große Übertragungsreichweite. Es verfügt über eine maximale Empfindlichkeit von -129 dBm und eine maximale Ausgangsleistung von 20 dBm und bietet damit ein branchenführendes Link-Budget. Damit ist es die beste Wahl für Fernübertragungen und Anwendungen mit hohen Zuverlässigkeitsanforderungen.
Mini3060 verwendet für Produktion und Prüfung ausschließlich bleifreie Technologie und entspricht den RoHS- und Reach-Standards.
HERUNTERLADEN
-
KEINE DATEN
Parameter | Mindest | Typ | Max | Einheit | Zustand |
Betriebszustand | |||||
Betriebspannung | 2 | 3.3 | 3. 6 | V | |
Temperaturbereich | -40 | 85 | ℃ | ||
Stromverbrauch | |||||
RX-Strom | 4.5 | mA | @DCDC -Modus | ||
7.4 | mA | @LDO -Modus | |||
TX-Strom | < 1 1 0 | mA | @20dBm | ||
Schlafstrom | < 1 | uA | |||
HF-Parameter | |||||
Frequenzbereich | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
8 5 0 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 930 | MHz | @915MHz | |
Modulationsrate | 0,5 | 59,9 | Kbps | LoRa | |
Ausgangsleistung | - 30 | 20 | dBm | ||
Empfangsempfindlichkeit | -1 29 | dBm | @LoRa BW= 125 KHz_SF = 9 _CR=4/5 | ||
Funktionen des Mini3060 Wireless-Moduls
Betriebsspannungsbereich: 2,0–3,6 V
Frequenzbereich: 433/470/868/915 MHz
Empfindlichkeit: -129 dBm bei 125 kHz, 0,5 Kbit/s
Maximale Ausgangsleistung: 20 dBm
Niedriger Empfangsstrom: 4,5 mA@DCDC
Ruhestrom < 1,0 µA
Datenübertragungsrate: 0,5–59,9 Kbit/s @LoRa
Unterstützte Bandbreite: 125/250/500 KHz
Unterstützt SF-Faktor: 5–9, automatische Erkennung
Unterstützte Datenraten: 4/5, 4/6, 4/7, 4/8
Unterstützt CAD-Funktion
Anwendungen des Mini3060 Wireless-Moduls
Intelligentes Wassermanagement
Intelligente Landwirtschaft
Intelligente Gesundheitsversorgung
Intelligente Gemeinschaft
Intelligente Brandbekämpfung
Intelligente Fabrik

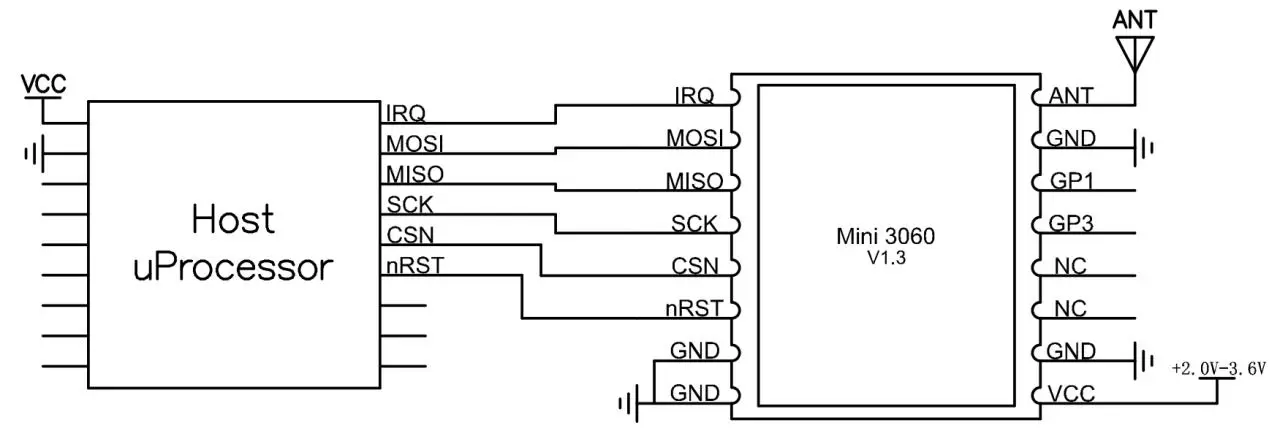

Pin Nr | Pinname | IO | Beschreibung |
1 | VCC | Externe Stromversorgung Pluspol | |
2,7,15,16 | Masse | Minuspol der externen Stromversorgung | |
3,4 , | NC | ||
5 | GP3 | 0–3,3 V | Verbinden Sie sich mit dem GPI 003- Pin des Chips . Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
6 | GP1 | 0–3,3 V | Verbinden Sie sich mit dem GPI 00 1-Pin des Chips . Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
8 | AMEISE | Anschluss an eine externe 50Ω-Antenne | |
9 | IRQ | 0–3,3 V | Unterbrechungssignal |
10 | MOSI | 0–3,3 V | SPI-Dateneingangssignal |
11 | MISO | 0–3,3 V | SPI-Datenausgangssignal |
12 | SCK | 0–3,3 V | SPI-Serieller Takt |
13 | CSN | 0–3,3 V | SPI-Chip-Auswahlsignal |
14 | nRST | 0–3,3 V | PIN zurücksetzen |
