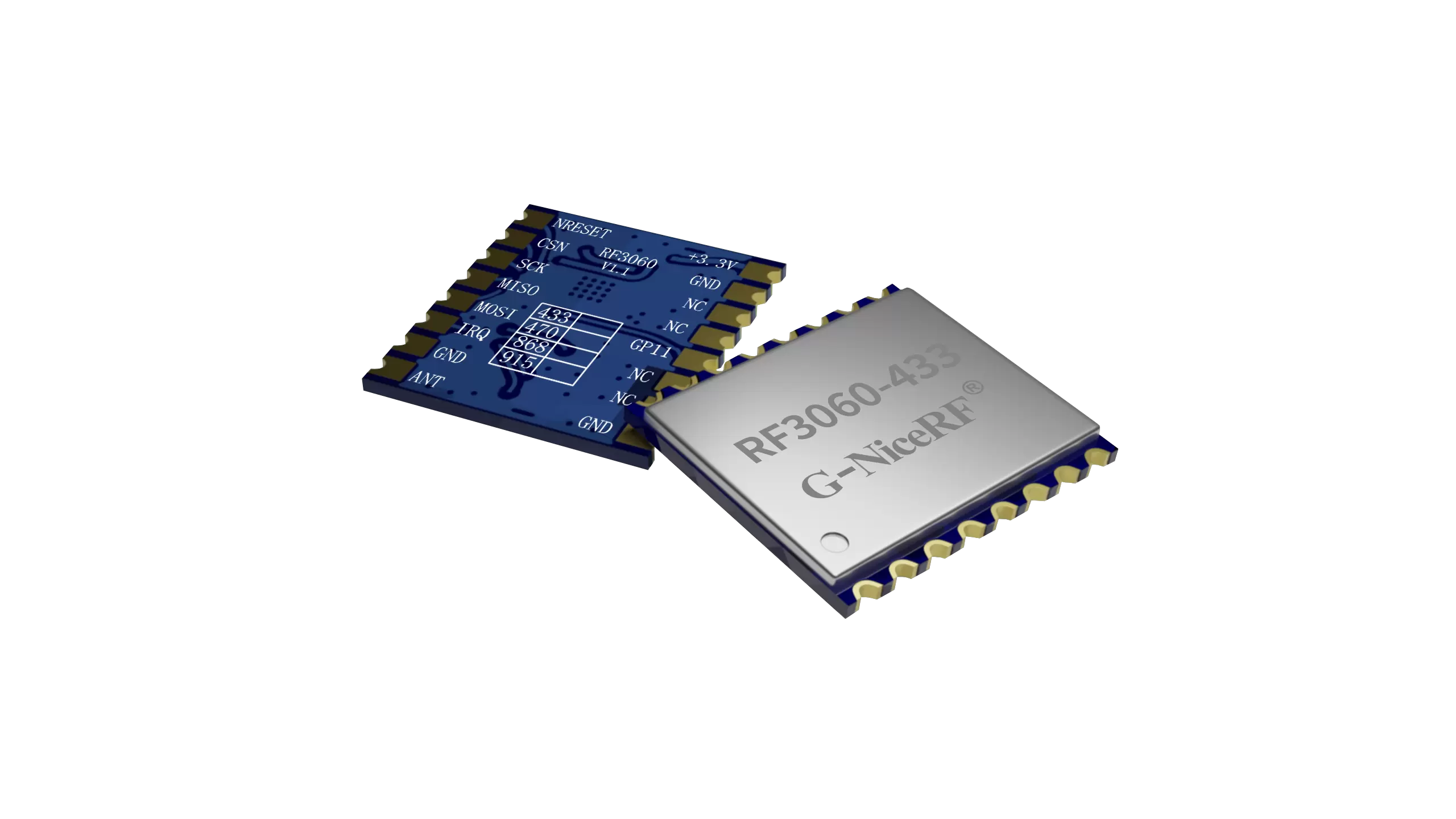

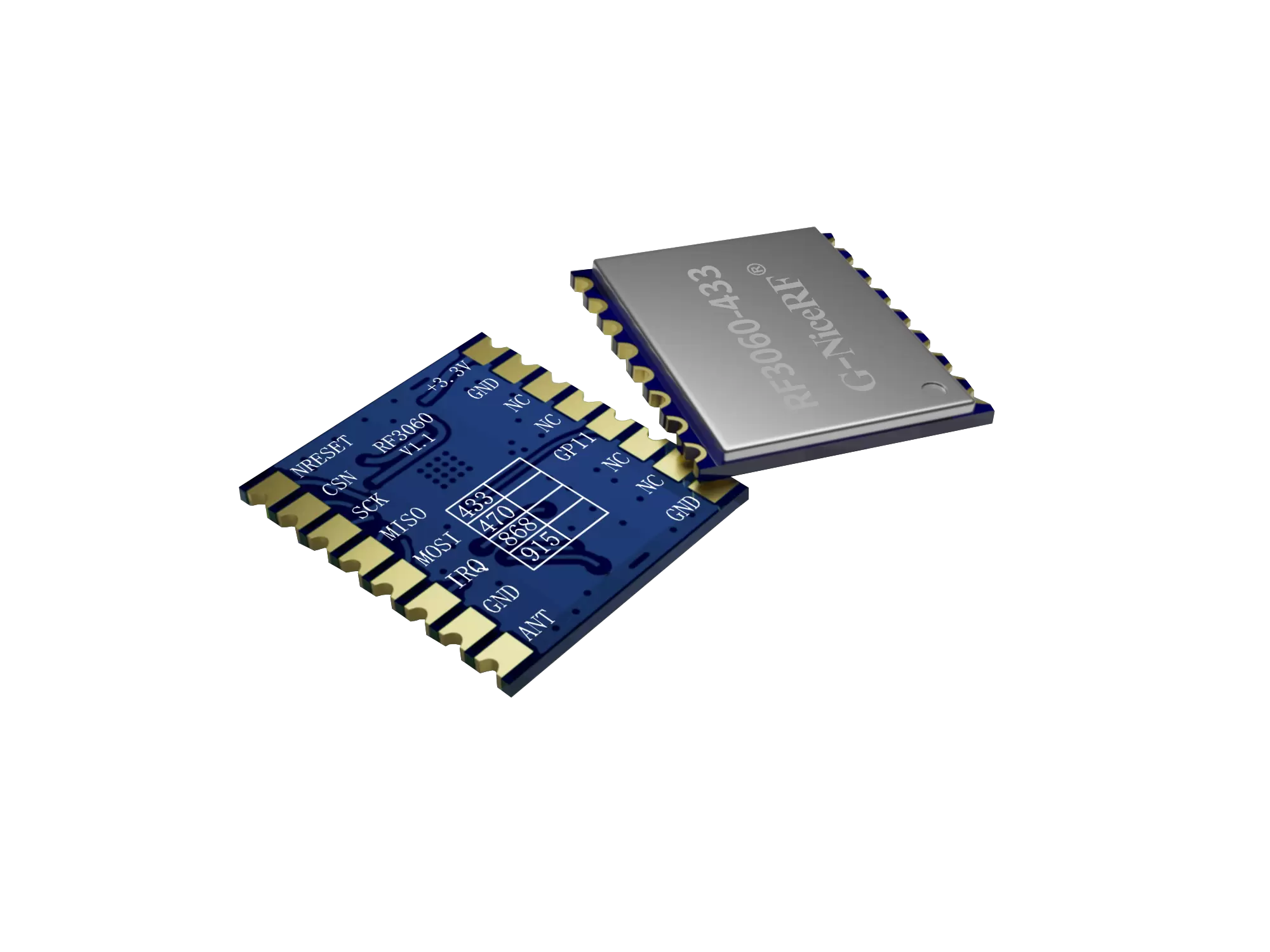

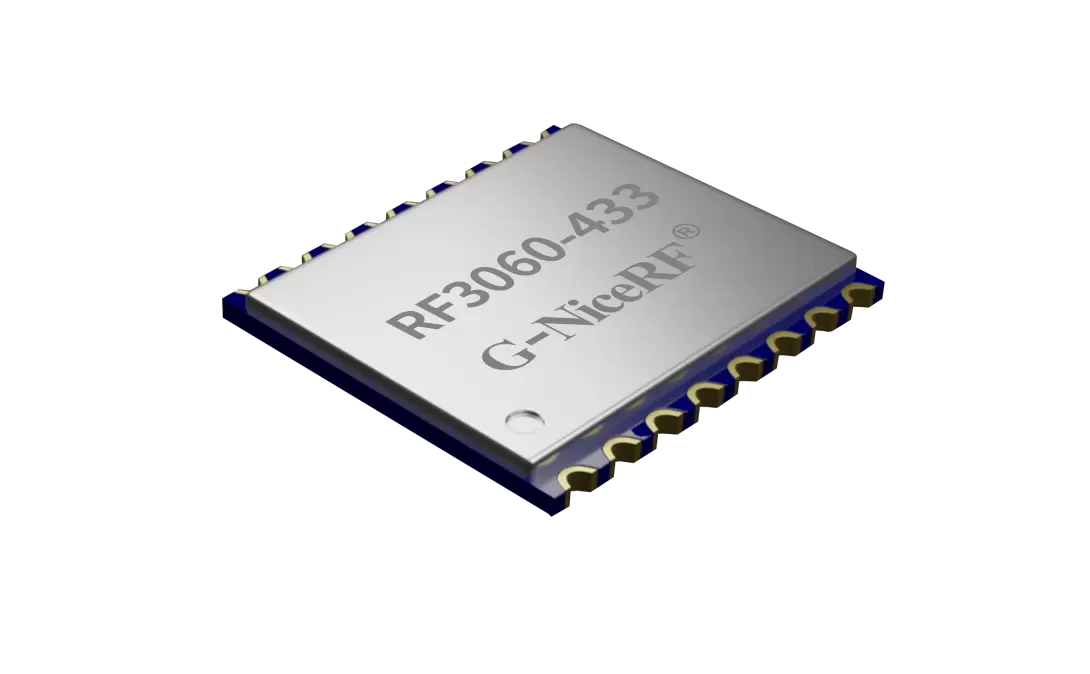

RF3060: 100 mW drahtloses Transceiver-Modul TCXO-Quarzoszillator
RF3060 ist ein Modul, das auf einem stromsparenden, weitreichenden drahtlosen Transceiver-Chip basiert, der DSSS-Modulations- und Demodulationstechnologie nutzt. Es unterstützt drahtlose Halbduplex-Kommunikation und nutzt einen TCXO-Quarzoszillator. Dieser bietet hohe Entstörungsfähigkeit, hohe Empfindlichkeit, geringen Stromverbrauch und eine extrem große Übertragungsreichweite. Es verfügt über eine maximale Empfindlichkeit von -129 dBm und eine maximale Ausgangsleistung von 20 dBm und bietet damit ein branchenführendes Link-Budget. Damit ist es die beste Wahl für die Fernübertragung und Anwendungen mit hohen Zuverlässigkeitsanforderungen.
RF3060 verwendet für Produktion und Prüfung ausschließlich bleifreie Technologie und entspricht den RoHS- und Reach-Standards.
HERUNTERLADEN
-
KEINE DATEN
Parameter | Mindest | Typ | Max | Einheit | Zustand |
Betriebszustand | |||||
Betriebspannung | 2 | 3.3 | 3. 6 | V | |
Temperaturbereich | -40 | 85 | ℃ | ||
Stromverbrauch | |||||
RX-Strom | 8.9 | mA | @LDO -Modus | ||
6.2 | mA | @ DCDC -Modus | |||
TX-Strom | 120 | mA | @20dBm | ||
Schlafstrom | 1 | uA | |||
HF-Parameter | |||||
Frequenzbereich | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
8 5 0 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 930 | MHz | @915MHz | |
Modulationsrate | 0,5 | 59,9 | Kbps | LoRa | |
Ausgangsleistung | - 30 | 20 | dBm | ||
Empfangsempfindlichkeit | -1 29 | dBm | @LoRa BW= 125 KHz_SF = 9 _CR=4/5 | ||
Merkmale
Betriebsspannungsbereich: 2,0–3,6 V
Frequenzbereich: 433/470/868/915 MHz
Eingebauter TCXO, Frequenzfehler 0,5 ppm
- Empfindlichkeit: -129 dBm bei 125 kHz, 0,5 Kbit/s
- Maximale Ausgangsleistung: 20 dBm
- Niedriger Empfangsstrom: 6 mA@DCDC
- Ruhestrom < 1,0 µA
Datenübertragungsrate: 0,5–59,9 Kbit/s @LoRa
Unterstützte Bandbreite: 125/250/500 KHz
Unterstützt SF-Faktor: 5–9, automatische Erkennung
Unterstützte Datenraten: 4/5, 4/6, 4/7, 4/8
Unterstützt CAD-Funktion
Anwendungen
Intelligente Fabrik
Intelligentes Wassermanagement
Intelligente Landwirtschaft
Intelligente Gesundheitsversorgung
Intelligente Gemeinschaft
Intelligente Brandbekämpfung

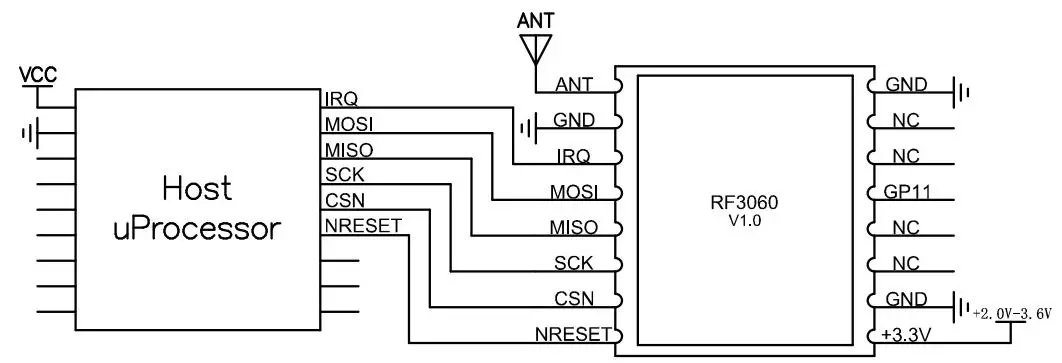

Pin Nr | Pinname | IO-Ebene | Beschreibung |
1 | +3,3 V | Externe Stromversorgung Pluspol | |
2,8,10 | Masse | Minuspol der externen Stromversorgung | |
3 , 4, 6, 7 | NC | ||
5 | GP11 | 0–3,3 V | Verbinden Sie sich mit dem GPIO11-Pin des Chips. Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
9 | AMEISE | Anschluss an eine externe 50Ω-Antenne | |
11 | IRQ | 0–3,3 V | Unterbrechungssignal |
12 | MOSI | 0–3,3 V | SPI-Dateneingangssignal |
13 | MISO | 0–3,3 V | SPI-Datenausgangssignal |
14 | SCK | 0–3,3 V | SPI-Serieller Takt |
15 | CSN | 0–3,3 V | SPI-Chip-Auswahlsignal |
16 | NRESET | 0–3,3 V | PIN zurücksetzen |
