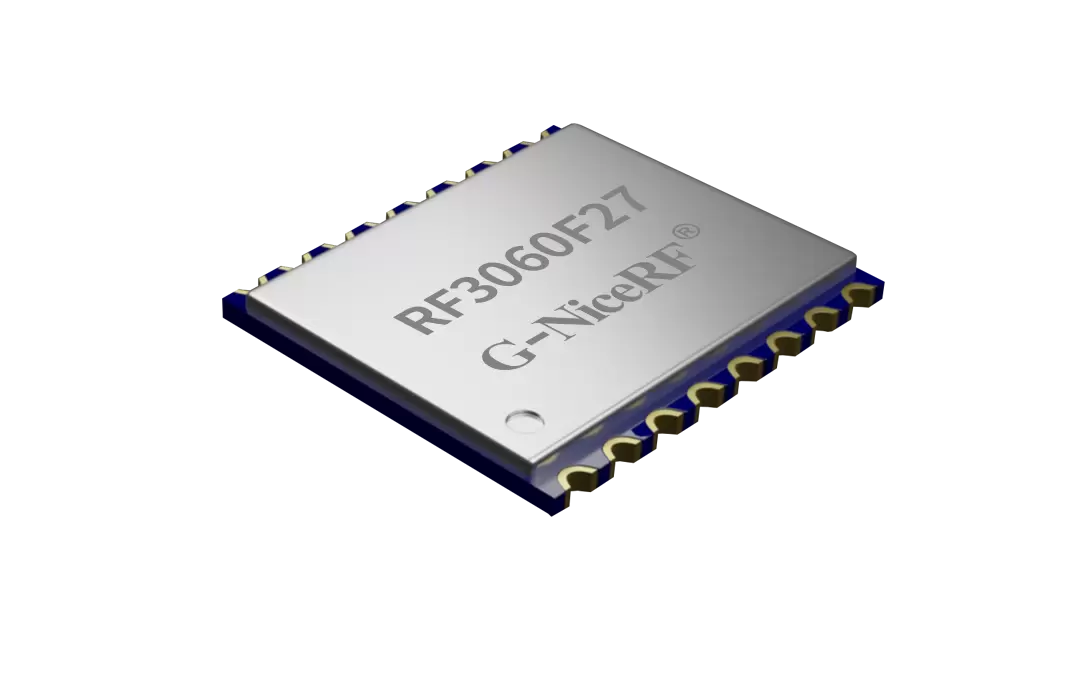

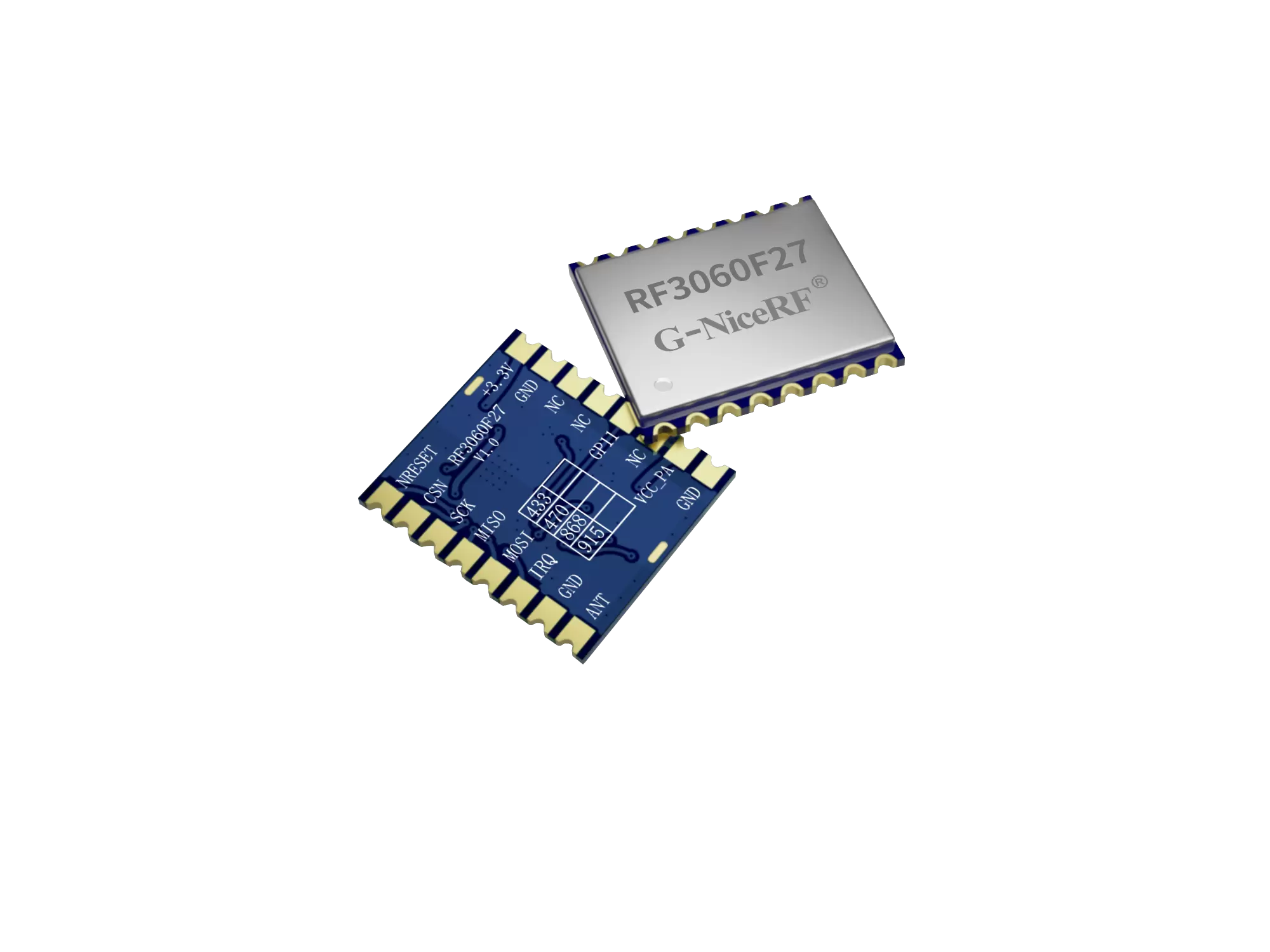

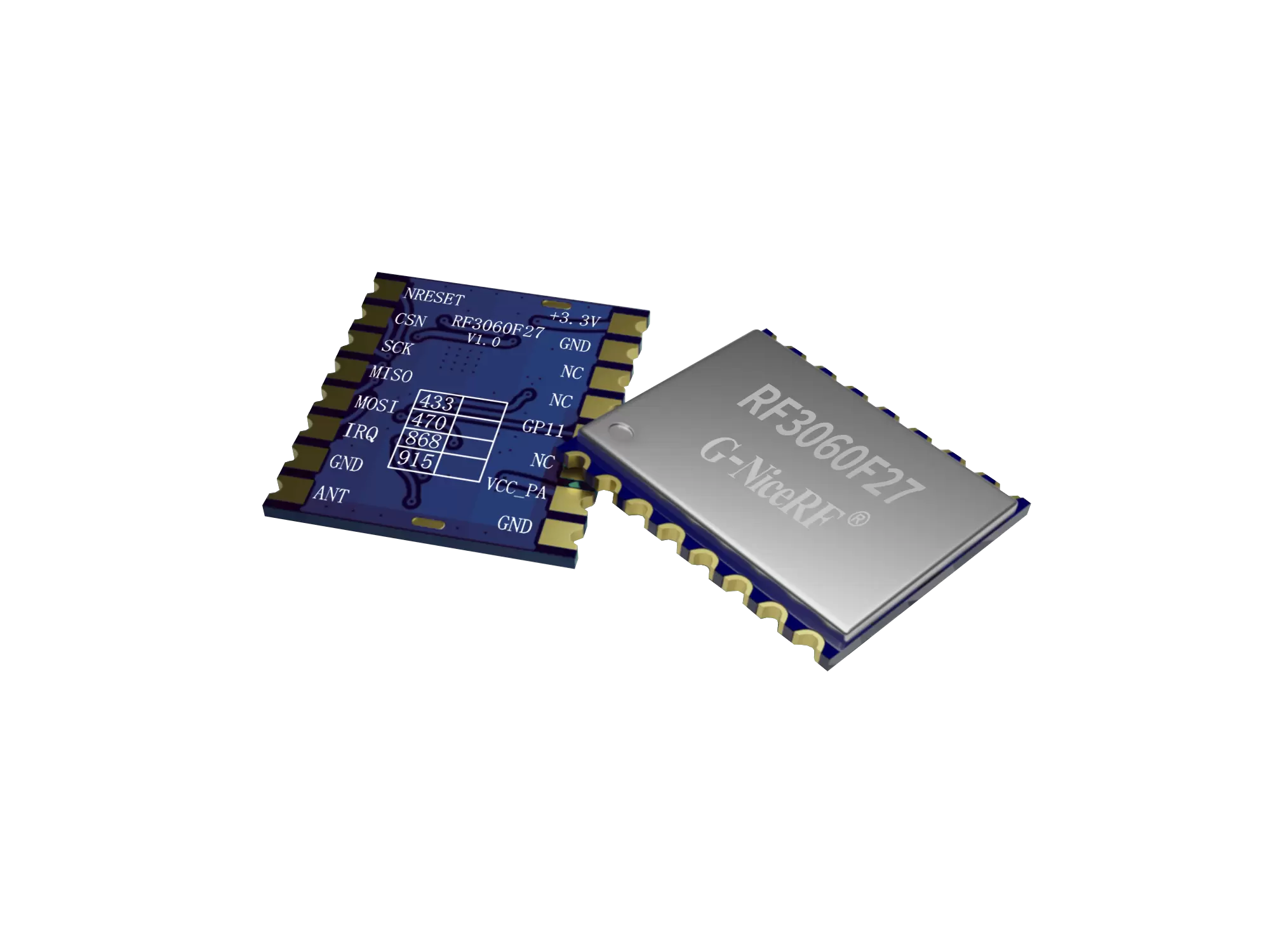

RF3060F27 ist ein Hochleistungsmodul, das aus einem stromsparenden, weitreichenden drahtlosen Transceiver-Chip besteht, der DSSS-Modulations- und Demodulationstechnologie verwendet. Es unterstützt drahtlose Halbduplex-Kommunikation und zeichnet sich durch hohe Entstörungsfähigkeit, hohe Empfindlichkeit, geringen Stromverbrauch, kompakte Größe und extrem große Übertragungsreichweite aus. Es bietet eine maximale Empfindlichkeit von -129 dBm und eine maximale Ausgangsleistung von 27 dBm und bietet damit ein branchenführendes Link-Budget. Damit ist es die beste Wahl für Fernübertragungen und Anwendungen mit hohen Zuverlässigkeitsanforderungen.
RF3060F27 verwendet für Produktion und Tests ausschließlich bleifreie Technologie und entspricht den RoHS- und Reach-Standards.
Ruhestrom < 1,0 µA
Datenübertragungsrate: 0,5–59,9 Kbit/s @LoRa
Unterstützte Bandbreite: 125/250/500 KHz
Unterstützt SF-Faktor: 5–9, automatische Erkennung
Unterstützte Datenraten: 4/5, 4/6, 4/7, 4/8
Unterstützt CAD-Funktion
Intelligente Fabrik
Intelligentes Wassermanagement
Intelligente Landwirtschaft
Intelligente Gesundheitsversorgung
Intelligente Gemeinschaft
Intelligente Brandbekämpfung


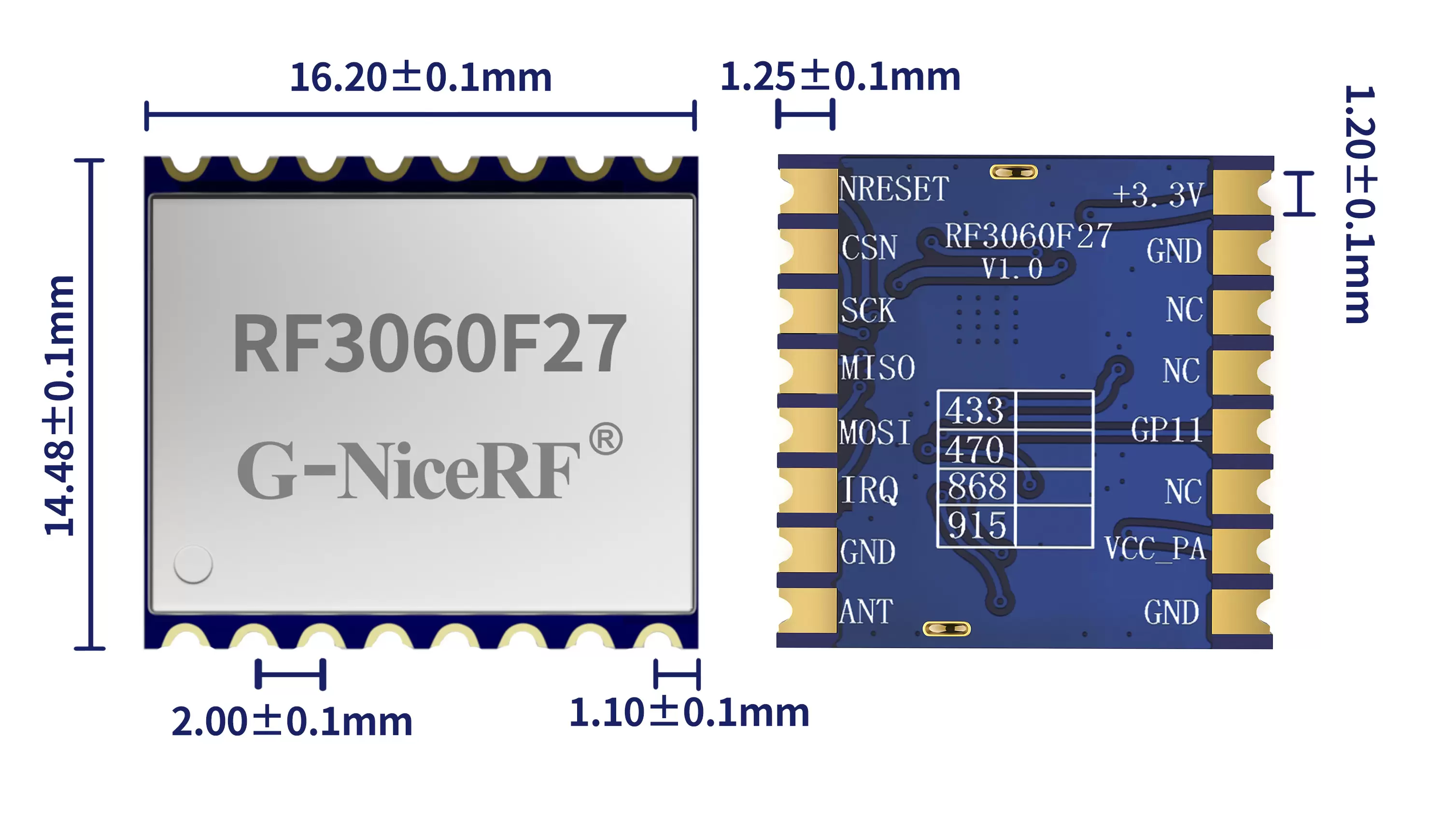

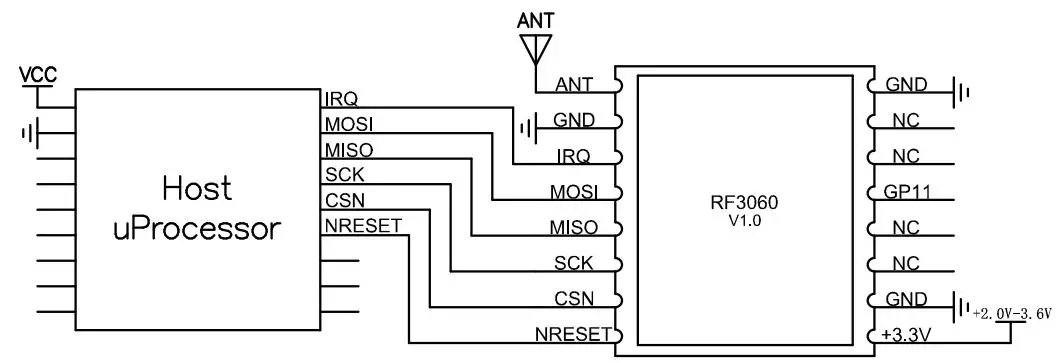

Pin Nr | Pin-Name | IO-Ebene | Beschreibung |
1 | +3,3 V | Interner Chip-Stromversorgungspin, Spannungsbereich: 2,0–3,6 V | |
2,8,10 | GND | Minuspol der externen Stromversorgung | |
3 , 4, 6, | NC | ||
5 | GP11 | 0–3,3 V | Verbinden Sie sich mit dem GPIO11-Pin des Chips. Informationen zu spezifischen Funktionen finden Sie im Chip-Datenblatt. |
7 | VCC_PA | Stromversorgungsstift des internen Leistungsverstärkerschaltkreises, empfohlen Spannung: 3,7–5,0 V. Je höher die Spannung, desto höher die Leistung. | |
9 | AMEISE | Externer 50Ω-Antennenanschluss | |
11 | IRQ | 0–3,3 V | Unterbrechungssignal |
12 | MOSI | 0–3,3 V | SPI-Dateneingangssignal |
13 | MISO | 0–3,3 V | SPI-Datenausgangssignal |
14 | SCK | 0–3,3 V | SPI-Serieller Takt |
15 | CSN | 0–3,3 V | SPI-Chip-Auswahlsignal |
16 | NRESET | 0–3,3 V | PIN zurücksetzen |

Parameter | Mindest | Typ | Max | Einheit | Zustand |
Betriebszustand | |||||
Betriebsspannung | 2 | 3.3 | 3. 6 | V | Modul +3,3 V-Pin |
3.3 | 4.0 | 5,0 | V | Modul VCC_PA-Pin | |
Temperaturbereich | -40 | 85 | ℃ | ||
Stromverbrauch | |||||
RX-Strom | 6.2 | mA | @DCDC -Modus | ||
8.9 | mA | @LDO -Modus | |||
TX-Strom | 450 | mA | @5 V, 27 dBm | ||
Schlafstrom | 1 | uA | |||
RF-Parameter | |||||
Frequenzbereich | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
| 850 | 868 | 890 | MHz | @868 MHz | |
| 900 | 915 | 930 | MHz | @915 MHz | |
Modulationsrate | 0,5 | 59,9 | Kbps | LoRa | |
Ausgangsleistung | - 8 | 2 7 | dBm | ||
Empfangsempfindlichkeit | -129 | dBm | @LoRa BW= 62,5 KHz_SF = 9 _CR=4/5 | ||
