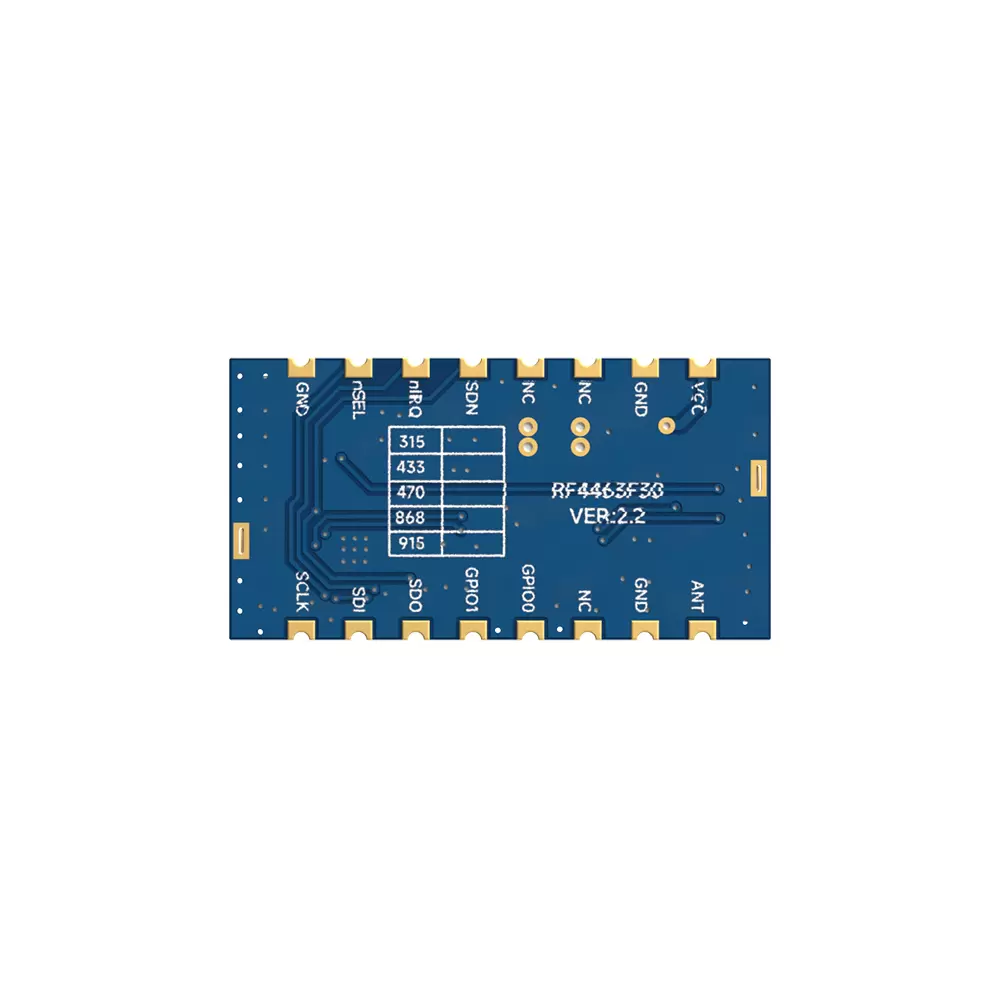

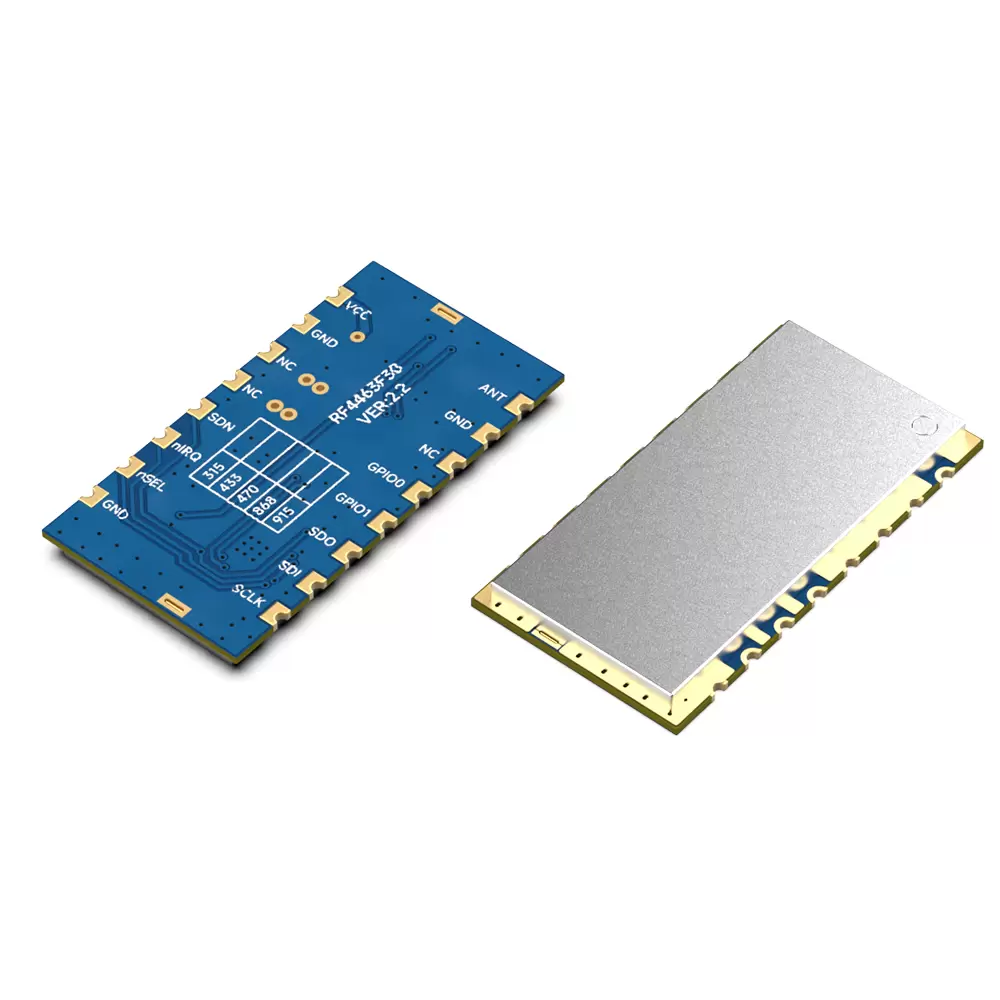

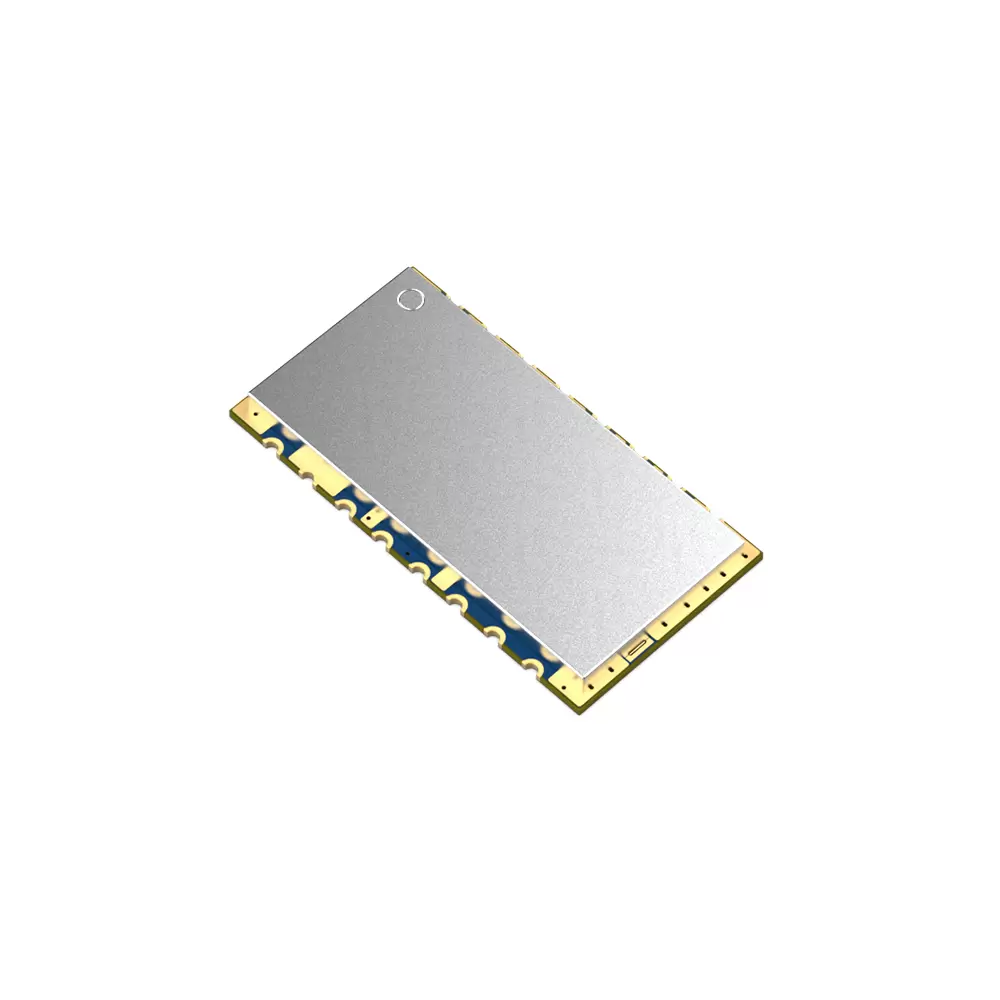

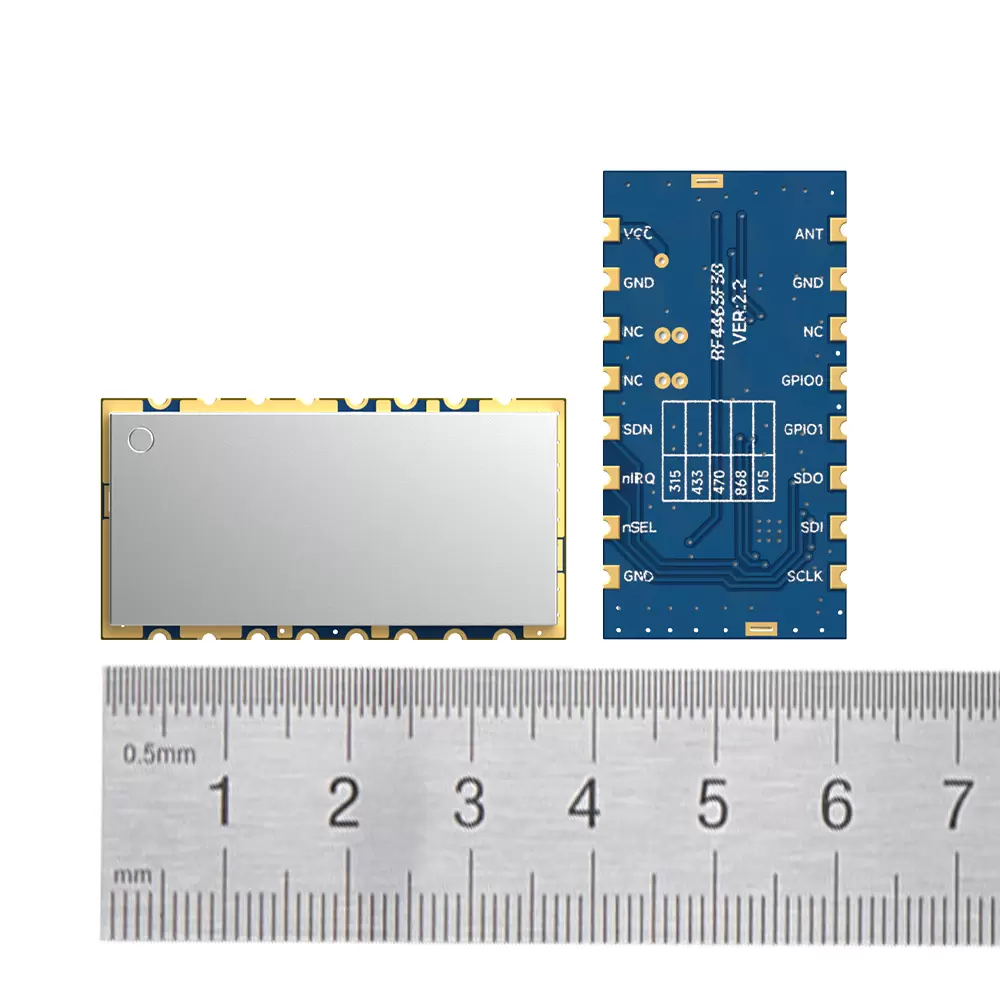

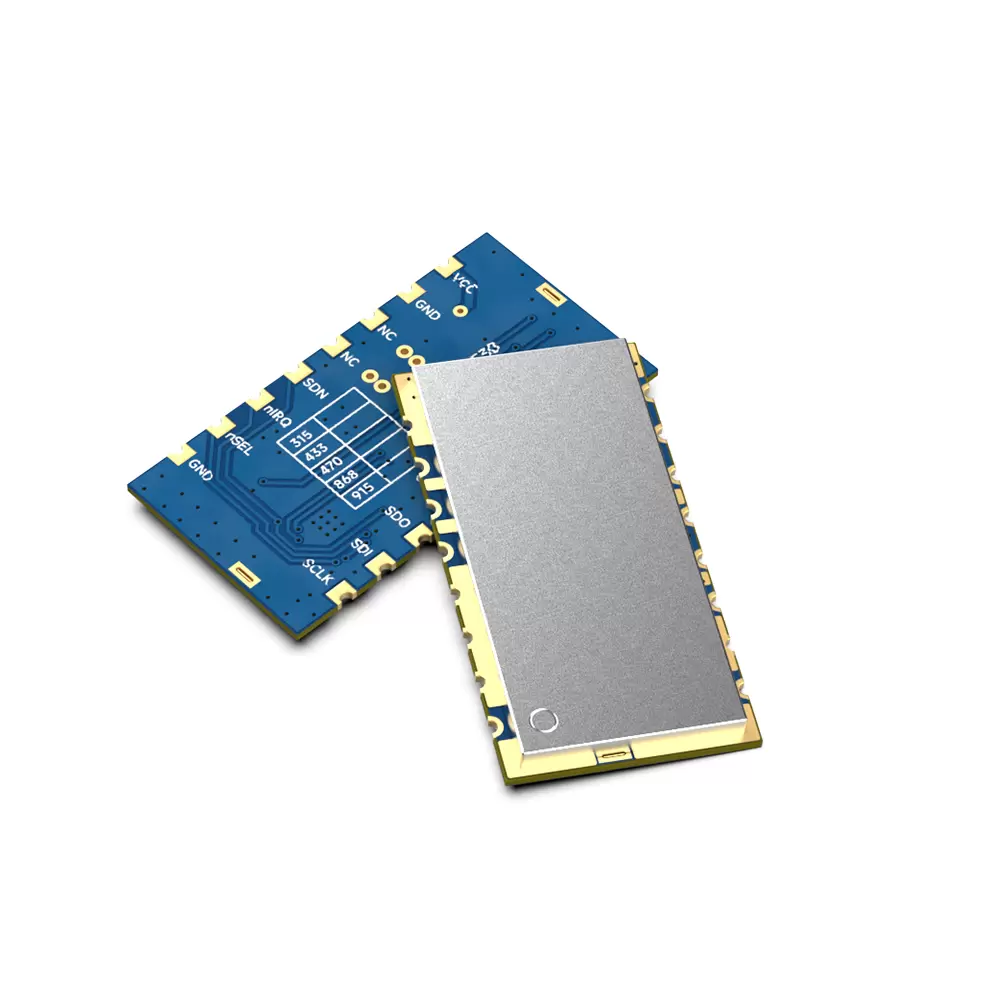

RF4463F30: 1W Si4463 HF-Modul mit Verstärker und LNA

RF4463F30 ist ein 1-W-HF-Modul mit integriertem Verstärker und LNA-Schaltung. Hochwertige Komponenten, strenge Prüfungen und Langzeittests machen dieses Modul zuverlässig für langfristige Fernkommunikation in unterschiedlichen Umgebungen. RF4463F30 verwendet den Silicon Lab si4463 HF-Chip, einen hochintegrierten drahtlosen ISM-Band-Transceiver (EzradioPro2). Dank seiner hohen Empfindlichkeit (-126 dBm), +30 dBm Ausgangsleistung, 10-ppm-Quarz und einer guten HF-Anpassungsschaltung funktioniert dieses Modul auch in heißen und kalten Umgebungen zuverlässig und über große Entfernungen.
RF4463F30 wird ausschließlich im bleifreien Verfahren hergestellt und getestet und entspricht den RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Mindest	Typ	Max	Einheit	Zustand
Betriebszustand
Betriebsspannungsbereich	3.3	5	6.5	V
Temperaturspannung	-40		85	℃
Stromverbrauch
Empfangsstrom		13.5		mA	Niedrigempfindlichkeitsmodus
Empfangsstrom		10		mA	Hochempfindlichkeitsmodus
Strom übertragen		500	550	mA	VCC = 5 V, TX = 30 dBm
Schlafstrom		<2	3	uA
Parameter
Frequenzbereich	410	433	450	MHz	@433MHz
	470	490	510	MHz	@470MHz
	863	868	873	MHz	@868MHz
Modulationsrate	0,1		1000	Kbps	FSK
Ausgangsleistungsbereich	29,5	30	31	dBm	433 MHz, VCC = 5 V
Empfangsempfindlichkeit	-125	-126		dBm	433 MHz, Datenrate = 600 bps, Fdev = 3 kHz

Funktionen des Si4463-HF-Moduls RF4463F30

Frequenzbereich: 315/433/470/868/915 (anpassbar 142–1050 MHz)
Empfindlichkeit bis zu -126 dBm
Maximale Ausgangsleistung: +30dBm
10 mA @ Empfängerstatus
Datenübertragungsrate: 0,1–1000 Kbit/s
(G)FSK,4(G)FSK, (G)MSK,OOK und ASK
3,3-6,5 V Stromversorgung
Digitaler Indikator für die empfangene Signalstärke (RSSI)
Zeitgesteuerte Weckfunktion
Die Antenne passt sich automatisch an und verfügt über eine Zweiwege-Schaltersteuerung
Konfigurierbare Paketstruktur
Präambelerkennung
64/128 Byte Sende- und Empfangsdatenregister (FiFo)
Erkennung niedriger Leistung
Temperatursensor und 8-Bit-Analog-Digital-Wandler
Betriebstemperaturbereich: -40 ~ + 85 °C
Integrierter Spannungsregler
Frequenzsprungverfahren
Power-On-Reset-Funktion
Eingebaute Kristallanpassungsfunktion

Anwendungsschaltung des 1W Si4463 HF-Moduls RF4463F30

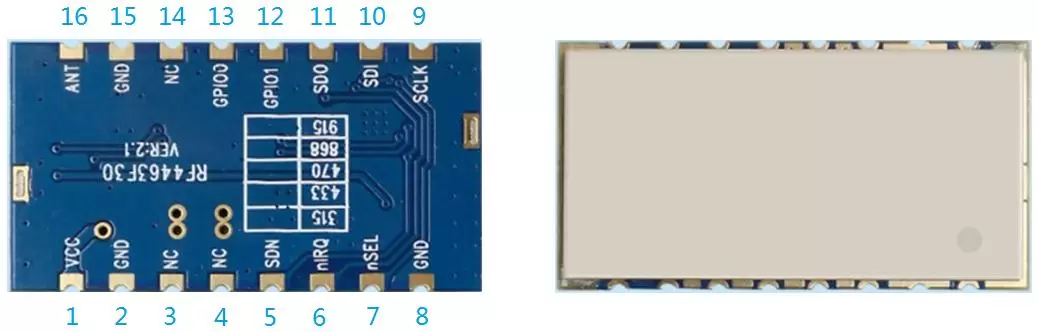

Pin-Definition des 1W Si4463 HF-Moduls RF4463F30

Pin-Nr.	Pin-Name	Beschreibung
1	VCC	Positive Stromversorgung
2	Masse	Mit der Stromerde verbunden
3,4,14	NC	Frei, nicht angeschlossen
5	SDN	Abschaltsteuerung. SDN = 1, Abschalten SDN = 0, normaler Betrieb
6	nIRQ	Interrupt-Ausgang
7	nSEL	Serielle Datenauswahl für SPI-Schnittstellen.
8	Masse	Mit der Stromerde verbunden
9	SCLK	Serieller Datentakt für die SPI-Schnittstelle.
10	SDI	Serieller Dateneingang für SPI-Schnittstelle.
11	SDO	Serieller Datenausgang für SPI-Schnittstelle.
12	GPIO1	GPIO1 von Si4463
13	GPIO0	GPIO0 von Si4463 für die E/A-Schnittstelle
15	Masse	Mit der Stromerde verbunden
16	AMEISE	Von 50 Ohm Koaxialantenne

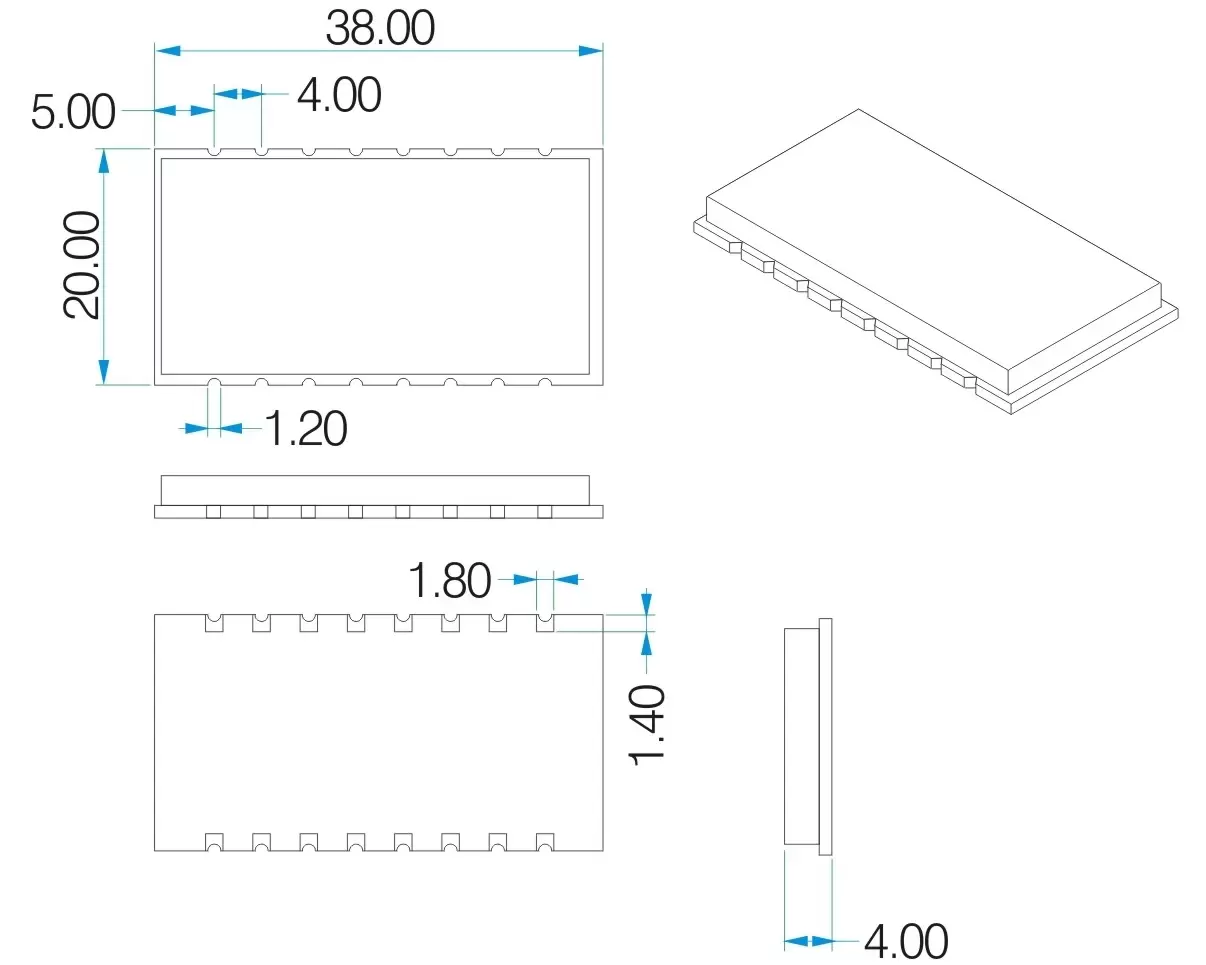

Mechanische Abmessungen des 1W Si4463 HF-Moduls RF4463F30

Mechanische Abmessungen des Si4463-HF-Moduls RF4463F30
