RF4432: 100 mW Si4432 HF-Transceivermodul mit Front-End-Modul

Das RF4432 HF-Transceivermodul basiert auf dem si4432-Chip von Silicon Lab. Die Module zeichnen sich durch eine extrem niedrige Empfangsempfindlichkeit (-121 dBm) und eine branchenführende Ausgangsleistung von +20 dBm aus, um eine größere Reichweite zu gewährleisten und die Verbindungsleistung zu verbessern.
RF4432-Module verwenden bei der Herstellung und Prüfung ausschließlich bleifreie Technologie und entsprechen den RoHS- und Reach-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Funktionen des HF-Transceiver-Moduls RF4432

Anwendungsschaltung des 100mW Si4432 RF-Transceivermoduls RF4432

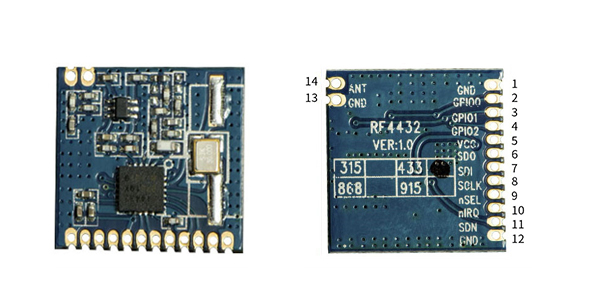

Pin-Konfiguration des 100-mW-Si4432-HF-Transceivermoduls RF4432

Pin-Nr.	Pin-Name	Beschreibung
1	Masse	Stromerdung
2	GPIO0	Der Steuerstift des Senderschalters ist im Modul angeschlossen
3	GPIO1	Der Steuerstift des Senderschalters ist im Modul angeschlossen
4	GPIO2	Direkt mit dem GPIO2-Pin des Chips verbinden
5	VCC	Positive Stromversorgung 3,3 V
6	SDO	0～VDD V-Digitalausgang, bietet serielle Rücklesefunktion zum internen Steuerregister.
7	SDI	Serieller Dateneingang. 0～VDD V Digitaleingang. Dieser Pin ist ein 4-adriger serieller Datenstrombus.
8	SCLK	Serieller Takteingang. 0～VDD V Digitaleingang. Dieser Pin bietet eine 4-adrige serielle Datentaktfunktion.
9	nSEL	Eingangspin für die serielle Schnittstelle. 0–VDD V Digitaleingang. Dieser Pin bietet die Auswahl-/Aktivierungsfunktion für den 4-adrigen seriellen Datenbus. Dieses Signal dient auch zur Anzeige des Burst-Lese-/Schreibmodus.
10	nIRQ	Interrupt-Ausgang
11	SDN	Chip-Freigabe-Pin. 0～VDD V Digitaleingang. SDN=0 in allen Modi außer im Shutdown-Modus. Bei SDN=1 wird der Chip komplett abgeschaltet und der Registerinhalt geht verloren.
12	Masse	Stromerdung
13	Masse	Stromerdung
14	AMEISE	Anschluss mit 50 Ohm Koaxialantenne

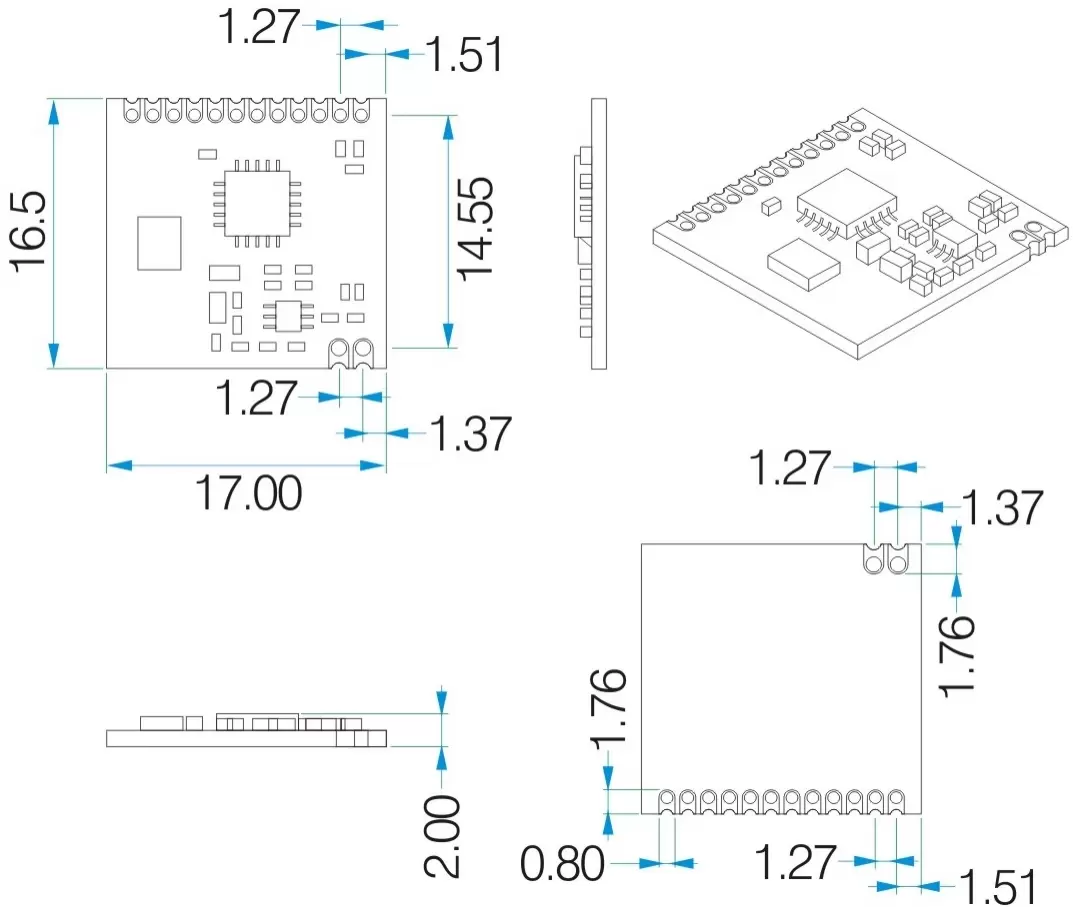

Mechanischer Aufbau des 100-mW-Si4432-HF-Transceivermoduls RF4432

Mechanische Abmessungen des HF-Transceiver-Moduls RF4432
