LoRa-CC68-868-T: CE-RED-zertifiziertes LLCC68 LoRa-Funk-Transceiver-Modul mit TCXO, ESD-Schutz

LoRa-CC68-868-T: CE-RED-zertifiziertes LLCC68 LoRa-Funk-Transceiver-Modul mit TCXO, ESD-Schutz

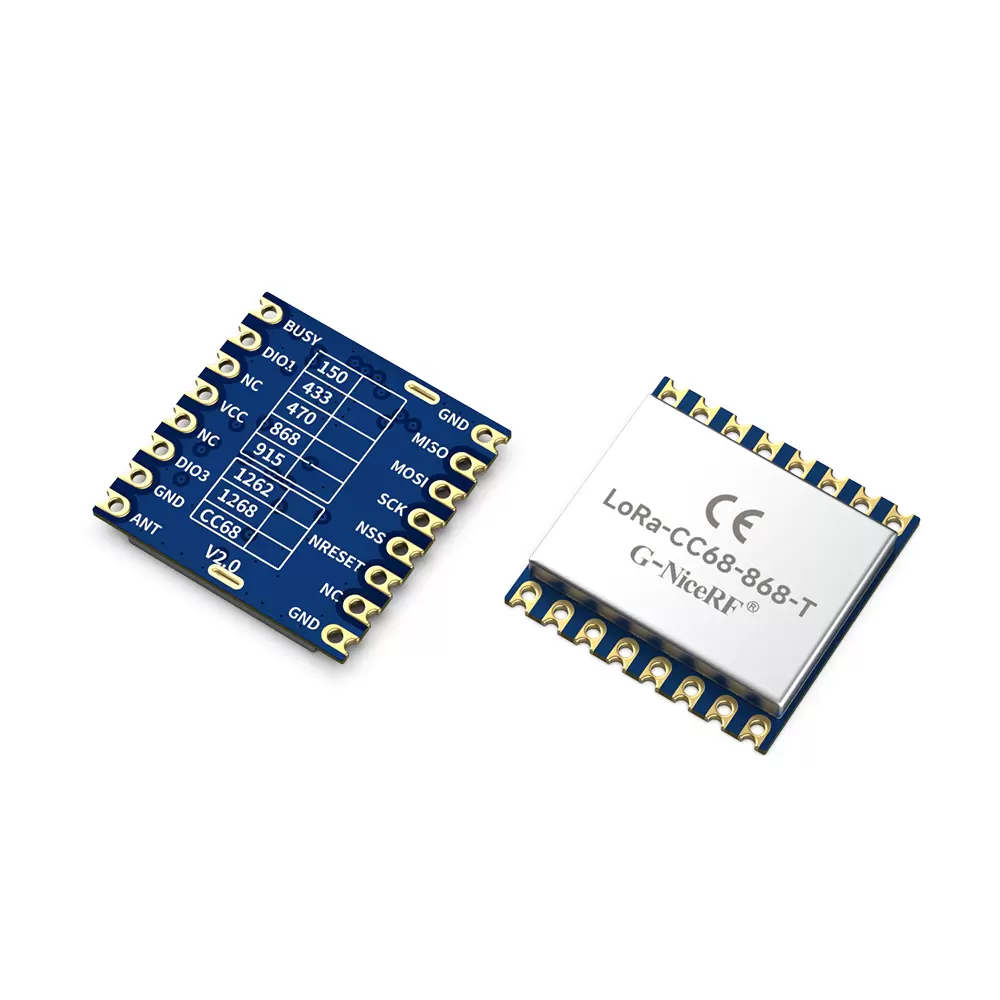

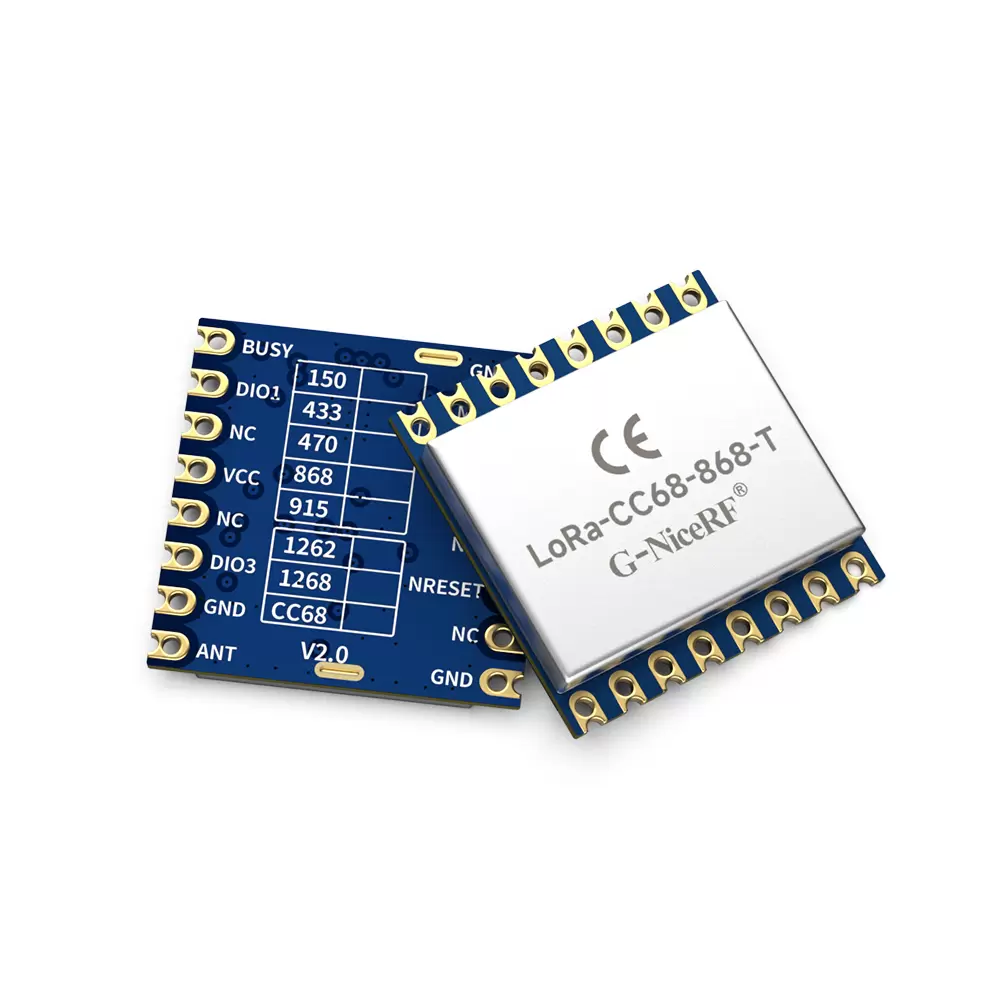

Das drahtlose LoRa-CC68-868-T-Modul verwendet den LLCC68 von Semtech und einen hochpräzisen industriellen Quarzoszillator. Dadurch verfügt das Modul über einen extrem niedrigen Empfangsstrom, einen niedrigen Ruhestrom und eine hohe Empfindlichkeit von -129 dBm. Dank des integrierten 64-kHz-Oszillators kann es den externen Mikrocontroller regelmäßig und mit geringem Stromverbrauch aktivieren . Der Antennenschalter des Moduls ist integriert und wird vom HF- Chip gesteuert, was die Ressourcen der externen MCU schont. Darüber hinaus zeichnet sich Lora-CC68 durch seine kompakte Größe und eine Ausgangsleistung von 22 dBm (160 mW) aus , was große Vorteile für IoT- und batteriebetriebene Anwendungen bietet.

LoRa-CC68 wird ausschließlich bleifrei hergestellt und getestet und entspricht den RoHS- und Reach-Standards. Darüber hinaus ist LoRa-CC68 CE- zertifiziert bei 868 MHz und FCC- zertifiziert bei 915 MHz .

Kontaktieren Sie uns

HERUNTERLADEN

Teilenummer	Frequenzband	Kristall	Zertifizierung	Bemerkung
★ CC68-C1-433	Zentrum 433MHz 410–810 MHz , anpassbar	10 ppm Quarzoszillator in Industriequalität	NEIN	Schild
LoRa-CC68 -433 -TCXO	Zentrum 433MHz 410–810 MHz , anpassbar	0,5 ppm TCXO-Quarzoszillator	NEIN
★ CC68-C1-490	Mitte 490MHz 41 0–810 MHz Anpassbar	10 ppm Quarzoszillator in Industriequalität	NEIN
LoRa-CC68-490-TCXO	Mitte 490MHz 41 0–810 MHz Anpassbar	0,5 ppm TCXO-Quarzoszillator	NEIN
★ CC68-C1-868	Mittenfrequenz 868 und 915 gemeinsam	10 ppm Quarzoszillator in Industriequalität	CE und FCC
LoRa-CC68-868 -TCXO	Center 868 MHz	0,5 ppm TCXO-Quarzoszillator	CE
LoRa-CC68 -915 -TCXO	Center 915 MHz	0,5 ppm TCXO-Quarzoszillator	FCC
LoRa-CC68 - X1	Center 433 / 490 /868/915 MHz 150–960 MHz , anpassbar	10 ppm Quarzoszillator in Industriequalität	NEIN	Kein S- Schild , kleine Größe
Lora-CC68	Center 433 / 490 /868/915 MHz 150–960 MHz , anpassbar	10 ppm Quarzoszillator in Industriequalität	868 n. Chr., 915-FCC	Schild

★ Hinweis: Das Standardliefermodul verwendet einen 10 -ppm- Industriequarzoszillator , der TCXO - Quarzoszillator ist für besondere Anforderungen optional:

Parameter	Mindest.	Typ.	Max .	Einheit	Zustand
Betriebsbedingung (Vcc=3,3 V, ANT @ 50 Ohm)
Betriebsspannung	1.8	3.3	3.7	V
Temperaturbereich	-40	25	85	℃
Stromverbrauch
RX-Strom		< 5		mA	@ 10 ppm Quarzoszillator
RX-Strom		< 6,5		mA	@ TCXO -Kristall
TX-Strom		< 130		mA	@868MHz @915MHz
TX-Strom		< 110		mA	@433MHz @490MHz
Schlafstrom		1.9		uA	OFF-Modus (SLEEP-Modus mit Kaltstart) Alle Blöcke aus
		2.3		uA	SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration beibehalten
		2.9		uA	SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration beibehalten + RC64k
		0,56		mA	STDBY_RC-Modus ，RC13M, XOSC AUS
		2,35		mA	STDBY_XOSC-Modus ，XOSC EIN
RF-Parameter
Frequenzbereich	400	433	450	MHz	@433MHz
	470	489,92	510	MHz	@470MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Ausgangsleistung	-15	22		dBm
Empfangsempfindlichkeit		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Schnittstelle	SPI
Chip	LLCC68
Frequenz	868 MHz
Modulation	LoRa
Ausgangsleistung	160 mW
Zertifizierung	CE-ROT

Merkmale

Frequenzband : 433/490/868/915 MHz ( anpassbar 150–960 MHz )
Empfindlichkeit : -1 29 dBm @Lo R a
Maximale Ausgangsleistung : 22 dBm ( 160 mW )
Hochpräziser Quarzoszillator in Industriequalität
Lo R a,(G)FSK
25 5 Bytes F i F o
Datenrate : 0,6–300 Kbps @FSK 1,76–62,5 Kbps @Lora

Anwendungen

Industrielle Zählerablesung
Parkplatzsensormanagement
Industrielle Automatisierung
Agrarsensor
Intelligente Stadt
Fernbedienung
Straßenlaternen
Logistikmanagement
Umgebungssensor
Gesundheitsprodukte
Sicherheitsprodukte
Lagerverwaltung

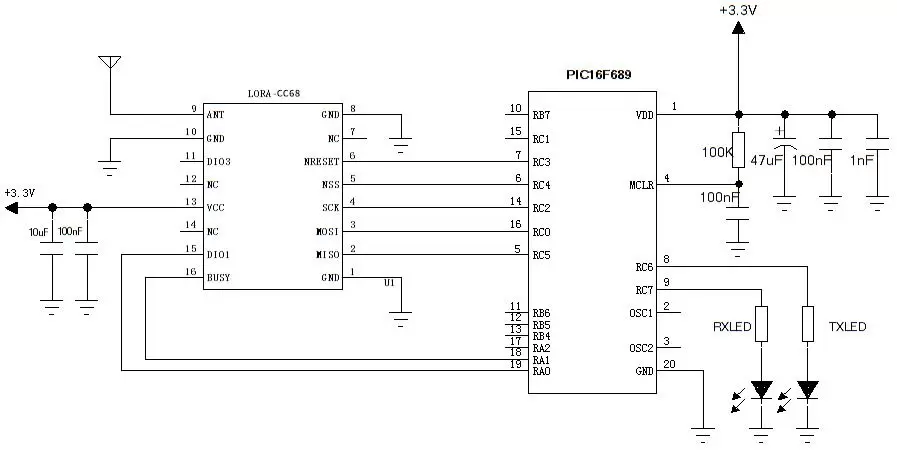

Anwendungsschaltung des drahtlosen Transceivermoduls LoRa-CC68-868-T.

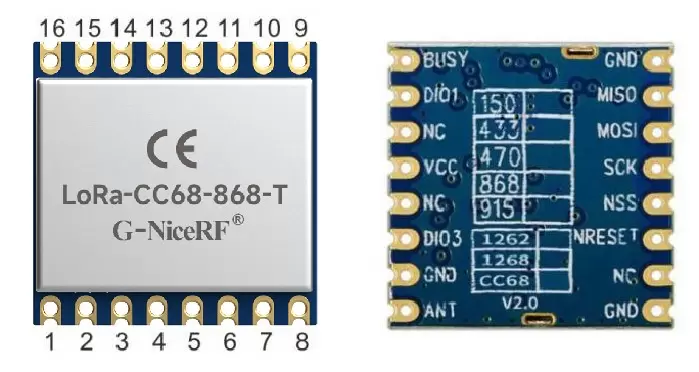

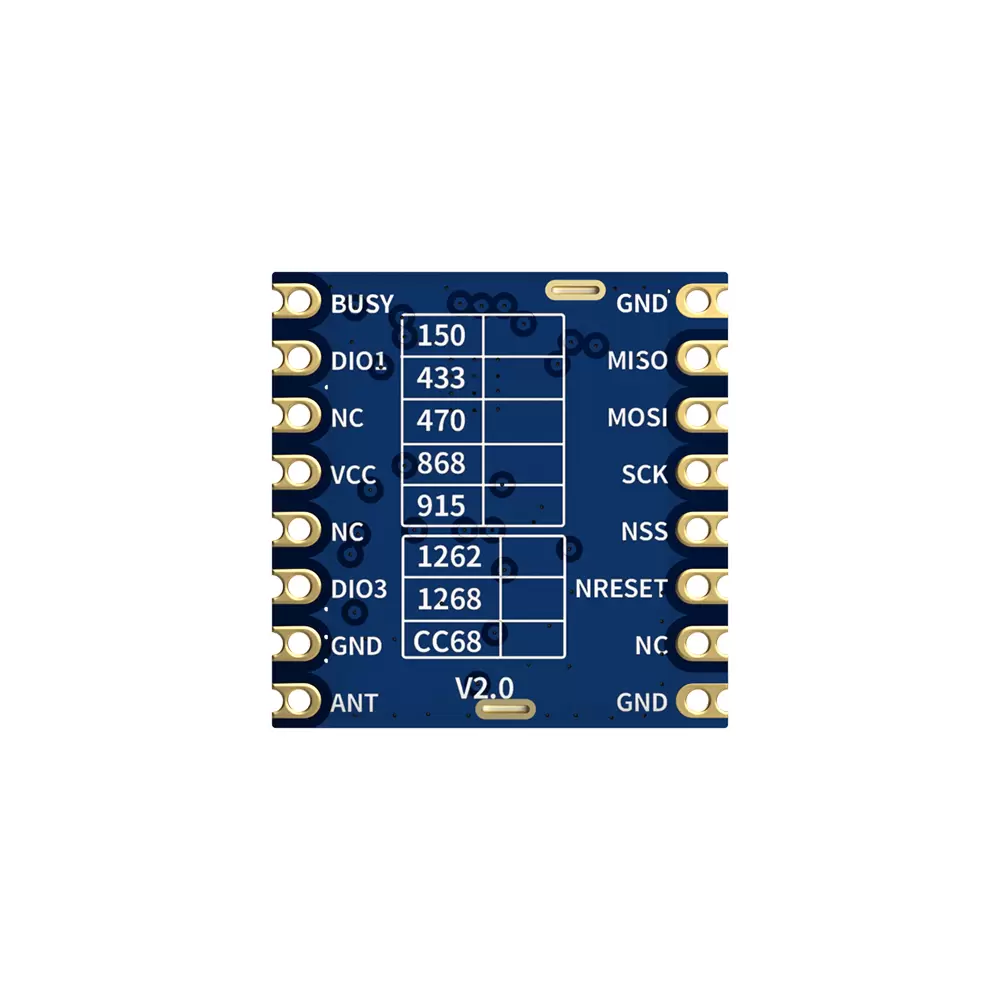

Pin-Definition des drahtlosen Transceiver-Moduls LoRa-CC68-868-T

Pin-Nr.	Pin-Name	Beschreibung
1	GND	Stromerde
2	MISO	SPI-Ausgang
3	MOSI	SPI-Eingang
4	SCK	Serielle Uhr
5	NSS	SPI aktivieren
6	NRESET	Reset-Eingang
7 , 12 , 14	NC	Leer
8	GND	Stromerde
9	AMEISE	Anschluss mit 50 Ohm Antenne
10	GND	Stromerde
11	DIO3	Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt (Hinweis: Ausgang zur Steuerung von TCXO , wenn ein TCXO-Kristall verwendet wird )
13	VCC	Stromversorgung ( Standard 3,3 V )
15	DIO1	Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt
16	BESCHÄFTIGT	Besetztstatusanzeige , Details im Chip-Datenblatt .

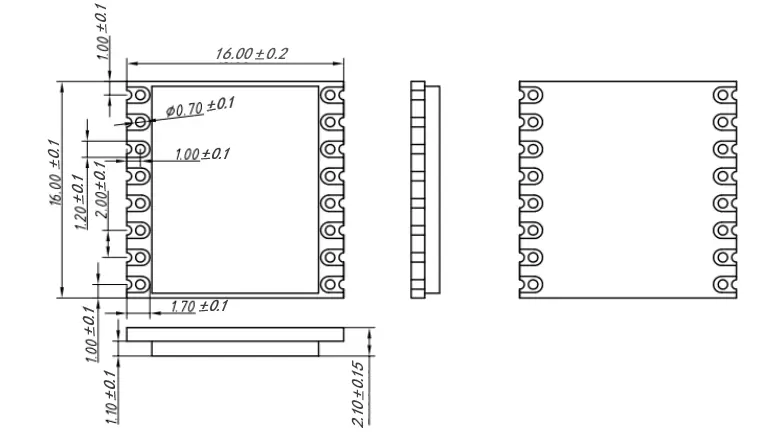

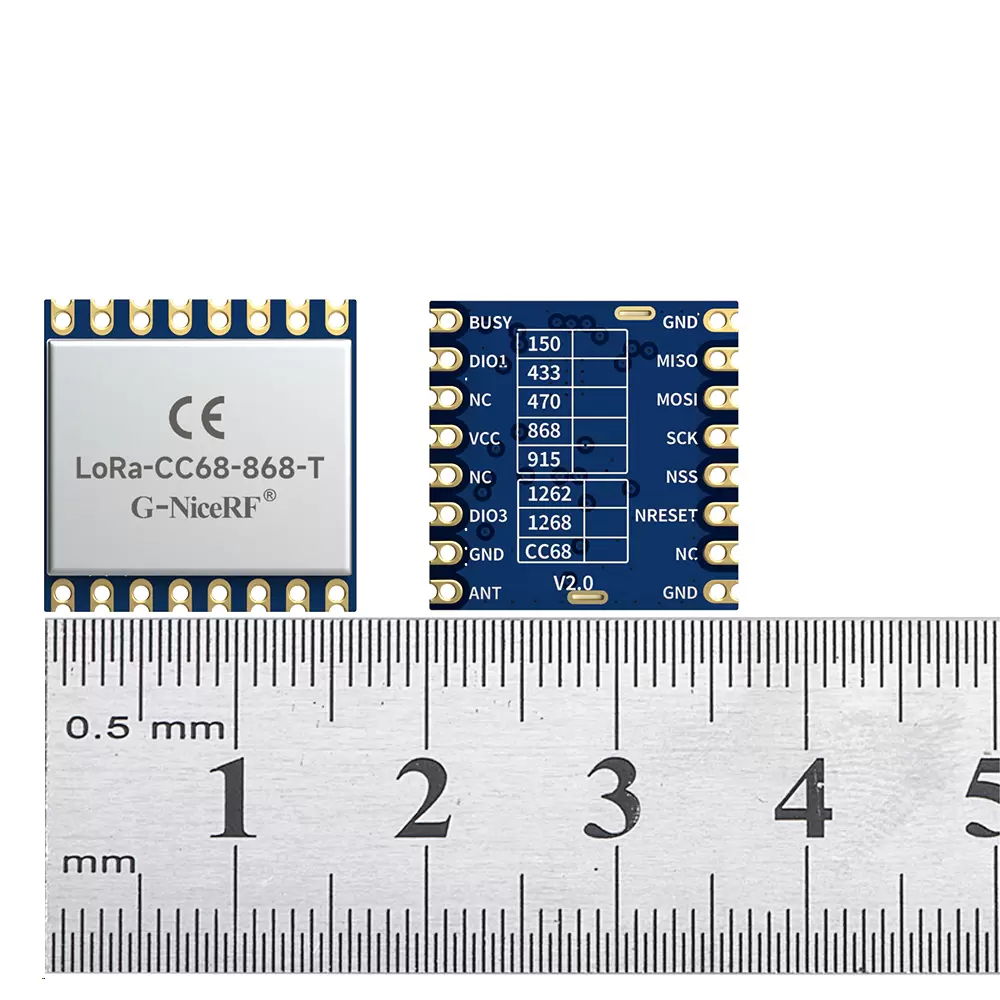

Mechanische Abmessungen des drahtlosen Transceivermoduls LoRa-CC68-868-T.
