LoRa1276F30: 868/915 MHz 500 mW Hochleistungs-LoRa-Modul
- LoRa1276F30 ist ein 500-mW-Hochleistungs-LoRa-Modul, das den Semtech-HF-Transceiver-Chip SX1276 integriert. Es verwendet die Frequenzsprungtechnik der LoRa-Spread-Spectrum-Modulation. Aufgrund der großen Entfernung und der hohen Empfindlichkeit (-139 dBm) leistet dieses Modul eine bessere Leistung als FSK- und GFSK-Module. Multi-Signale beeinflussen sich gegenseitig nicht, auch nicht in Umgebungen mit Menschenansammlungen. Es verfügt über eine starke Anti-Interferenz-Leistung.
- Das LoRa-Modul LoRa1276F30 verwendet für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllt die RoHS- und REACH-Standards.
| Parameter | Min. | Typ. | Max. | Einheit | Zustand |
| Arbeitszustand | |||||
| Arbeitsspannungsbereich | 3 | 5 | 6.5 | V | |
| Temperaturspannung | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| RX-Strom | < 13 | mA | @5V | ||
| TX-Strom | 400 | 450 | mA | @27dBm@868 MHz | |
| Schlafstrom | < 10 | uA | |||
| RF-Parameter | |||||
| Frequenzbereich | 848 | 868 | 888 | MHz | @868MHz |
| 900 | 915 | 940 | MHz | @915 MHz | |
| Datenrate | 1.2 | 300 | Kbit/s | FSK | |
| 0,018 | 17.353 | Kbit/s | LoRa | ||
| Ausgangsleistung | 21 | 27 | dBm | ||
| Empfangssensibilität | -122 | dBm | @FSK-Daten = 1,2 Kbit/s Fdev = 50 kHz | ||
| -139 | dBm | @LoRa BW=62,5 KHz SF = 12 CR=4/5 | |||
| Schnittstelle | SPI |
| Chip | SX1276 |
| Frequenz | 868 MHz, 915 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 500 mW |
Merkmale des LoRa-Moduls LoRa1276F30
- Frequenzbereich: 868/915 MHz
- Empfindlichkeit bis zu -139 dBm
- Maximale Ausgangsleistung: 27 dBm
- 13mA@Empfängermodus
- Ruhestrom <10uA
- Datenübertragungsrate: @FSK, 1,2–300 kbit/s, @LoRa, 0,018–37,5 kbit/s
- LoRa-, MSK- und GFSK-Modulationsmodus
- 127 dB Dynamikbereich RSSI
- Paket-Engine bis zu 256 Byte mit FiFo und CRC
- Hopping-Frequenz
- Betriebstemperaturbereich: -40 ~ + 85 °C
- Eingebauter Temperatursensor und Anzeige für niedrigen Batteriestand
- 3,0-6,5 V Stromversorgung
- Ausgezeichnete Blockimmunität
Anwendungen des LoRa-Moduls LoRa1276F30
- Fernbedienung
- Zählerfernablesung
- Haussicherheitsalarm und schlüsselloser Fernzugang
- Industrielle Steuerung
- Fernerkundung der Hausautomation
- Einzelne Datensätze
- Spielzeugkontrolle
- Sensornetzwerk
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Drahtlose PC-Peripheriegeräte
- Markieren Sie Lesen und Schreiben

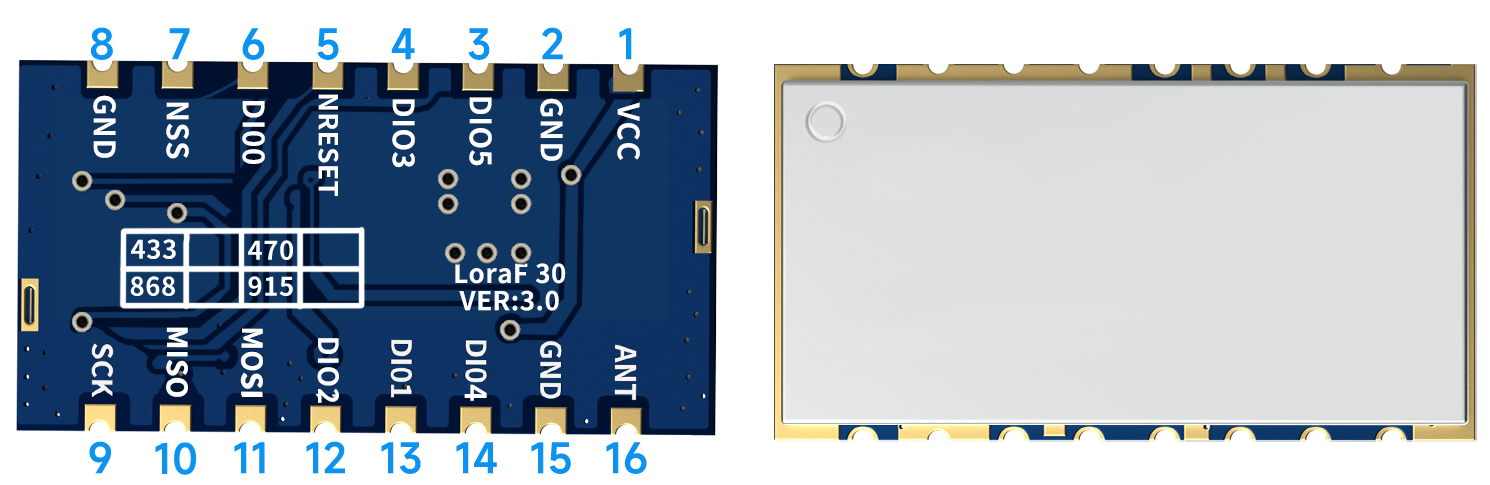

| Pin -Nr. | Pin -Name | Beschreibung |
| 1 | VCC | Verbundenes Netzteil |
| 2 | GND | Power Ground |
| 3 | DIO5 | Digital I/O |
| 4 | Doi3 | Digital I/O |
| 5 | Nreset | Eingabe zurücksetzen |
| 6 | DIO0 | Digital I/O |
| 7 | NSS | SPI aktivieren |
| 8 | GND | Power Ground |
| 9 | Sck | Serienuhr für die SPI -Schnittstelle |
| 10 | Miso | SPI -Ausgabe für SPI -Daten |
| 11 | Mosi | SPI -Eingabe für SPI -Daten |
| 12 | DIO2 | Digital I/O |
| 13 | DIO1 | Digital I/O |
| 14 | DIO4 | Digital I/O |
| 15 | Ant GND | Antennengelände |
| 16 | AMEISE | Verbinden Sie sich mit einer 50 -Ohm -Koaxialantenne |
