LoRa-CC68-X1: LLCC68 LoRa-Funkmodul mit geringem Stromverbrauch und ESD-Schutz
- NiceRF hat ein neues LoRa-Funkmodul, LoRa-CC68-X1, auf den Markt gebracht, das sich durch geringe Größe und niedrigen Preis auszeichnet.
- Dieses LoRa-Funkmodul ist mit dem LLCC68-Chip der Firma Semtech ausgestattet, der LoRa-Technologie der neuesten Generation.
- Aufgrund seiner geringen Größe bietet dieses neue LoRa-Modul große Vorteile für Mehrzweckanwendungen.
- Es eignet sich für das Internet der Dinge und batteriebetriebene Anwendungsszenarien mit einer Ausgangsleistung von 22 dBm (160 MW).
- Es unterstützt auch die RSSI-Signalstärkeanzeigefunktion und kann zur Bewertung der Signalqualität, zur Verbesserung des Kommunikationsnetzwerks, der Entfernungsmessung und anderer Vorgänge eingesetzt werden.
- LoRa-CC68-x1-Produkte werden ausschließlich im bleifreien Verfahren hergestellt und getestet und entsprechen alle den RoHS- und REACH-Standards.
| Parameter | Min. | Typ. | Max. | Einheit | Zustand |
| Betriebszustand | |||||
| Arbeitsspannung | 1.8 | 3.3 | 3.7 | V | |
| Temperaturbereich | -40 | 25 | 85 | ℃ | |
| Aktueller Verbrauch | |||||
| RX-Strom | < 5 | mA | Quarzoszillator mit 10 ppm | ||
| TX-Strom | < 130 | mA | @868MHz @915MHz | ||
| < 110 | mA | @433MHz @490MHz | |||
| Schlafstrom | 1.9 | uA | OFF-Modus (SLEEP-Modus mit Kaltstart) Alle Blöcke ausgeschaltet | ||
| 2.3 | uA | SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration bleibt erhalten | |||
| 2.9 | uA | SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration beibehalten + RC64k | |||
| 0,56 | mA | STDBY_RC-Modus, RC13M, XOSC AUS | |||
| 2,35 | mA | STDBY_XOSC-Modus ， XOSC ON | |||
| RF-Parameter | |||||
| Frequenzbereich | 400 | 433 | 450 | MHz | @433MHz |
| 470 | 490 | 510 | MHz | @490 MHz | |
| 848 | 868 | 888 | MHz | @868MHz | |
| 900 | 915 | 940 | MHz | @915 MHz | |
| Ausgangsleistung | -15 | 22 | dBm | ||
| Empfangssensibilität | -129 | dBm | @LoRa BW=250KHz_SF = 10_CR=4/5 | ||
| Schnittstelle | SPI |
| Chip | LLCC68 |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 160 mW |
Merkmale des LLCC68- Funkmoduls LoRa-CC68-X1
- Frequenzbereich: 433/490/868/915 MHz (anpassbar 150–960 MHz).
- Empfindlichkeit: -129 dBm @LoRa
- Maximale Ausgangsleistung: 22 dBm (160 mW)
- Hochpräziser Quarzoszillator in Industriequalität
- LoRa, (G)FSK
- 255 Byte FiFo
- Datenrate: 0,6–300 Kbit/s bei FSK, 1,76–62,5 Kbit/s bei LoRa
Anwendungen des LLCC68- Funkmoduls LoRa-CC68-X1
- Industrielle Zählerablesung
- Verwaltung von Parkplatzsensoren
- Industrielle Automatisierung
- Landwirtschaftlicher Sensor
- Intelligente Stadt
- Fernbedienung
- Straßenlaternen
- Logistikmanagement
- Umweltsensor
- Gesundheitsprodukte
- Sicherheitsprodukte
- Lagerverwaltung

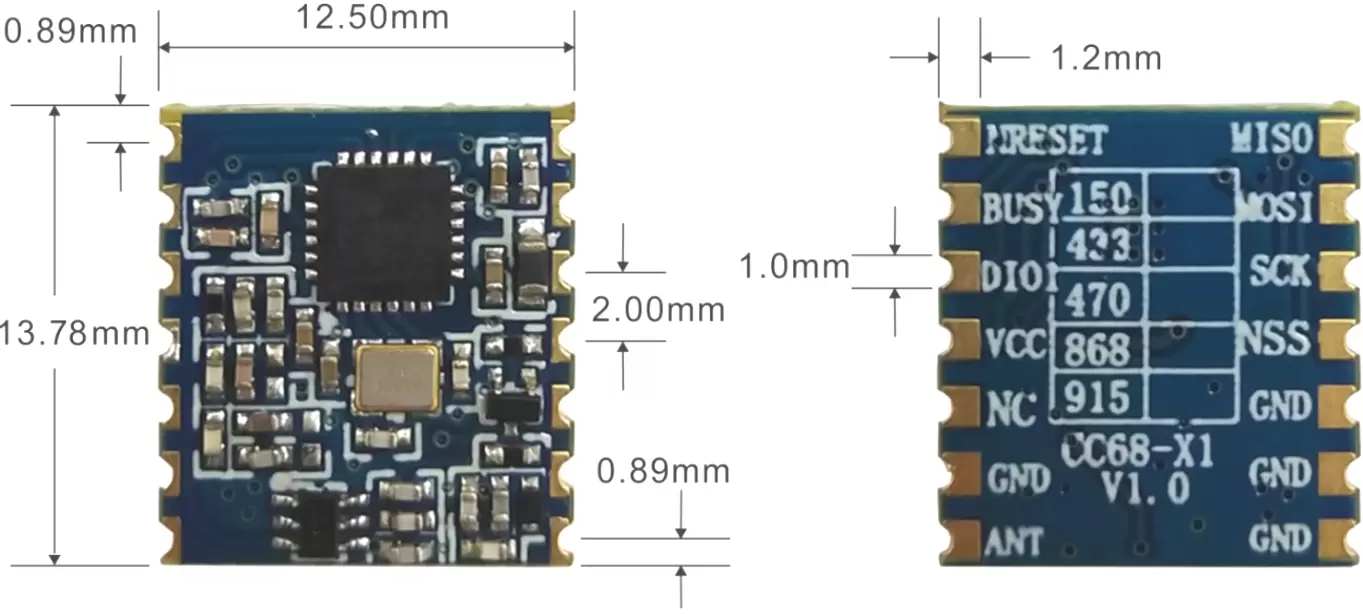

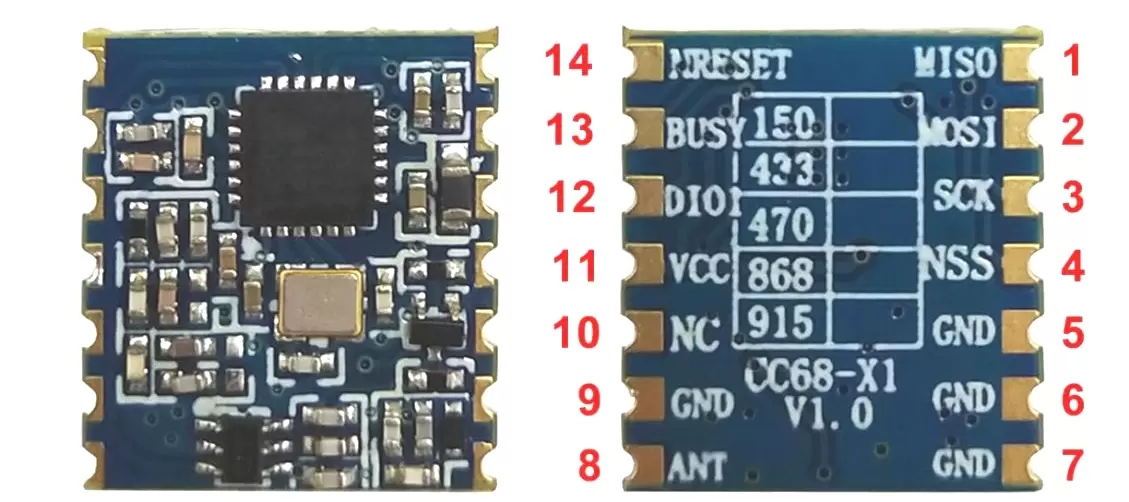

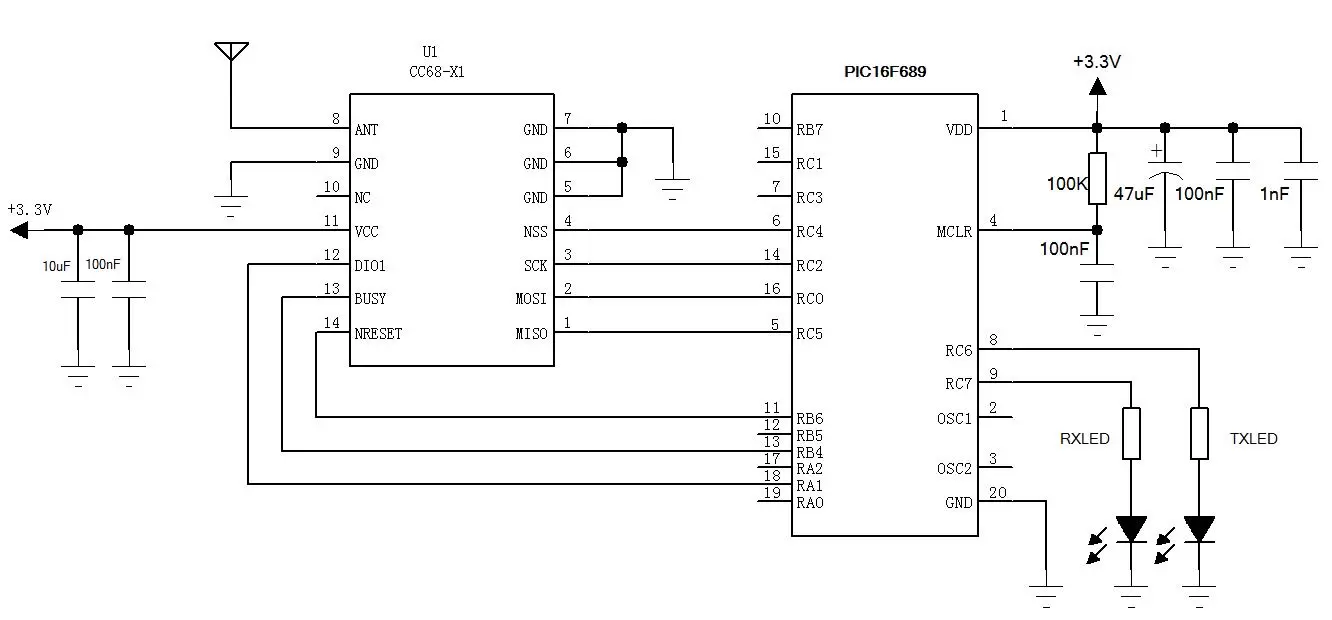

| Pin-Nr. | Pin-Name | Beschreibung |
| 1 | MISO | SPI-Ausgabe |
| 2 | MOSI | SPI-Eingang |
| 3 | SCK | Serielle Uhr |
| 4 | NSS | SPI-Aktivierung |
| 5, 6, 7, 9 | GND | Stromerde |
| 8 | AMEISE | Mit 50-Ohm-Koaxialantenne verbinden |
| 10 | NC | Leer |
| 11 | VCC | Stromversorgung (Standard 3,3 V) |
| 12 | DIO1 | Kann als Interrupt-Signalanzeige angepasst werden, Details im Chip-Datenblatt |
| 13 | BESCHÄFTIGT | Besetztstatusanzeige, Details im Chip-Datenblatt. |
| 14 | NRESET | Eingang zurücksetzen |
