LoRa1280 und LoRa1281: 2,4-GHz-LoRa-Module mit SX1280 und SX1281 mit ESD-Schutz
- LoRa1280 und LoRa1281 verwenden für Produktion und Tests ausschließlich bleifreie Verfahren und erfüllen die RoHS- und Reach-Standards.
- Dieses LoRa-Modul basiert auf dem Original-Hochfrequenzchip sx1280 und sx1281 von Semtech in den USA. Es nutzt den Modulationsmodus von LoRa, der die kurze Kommunikationsentfernung gewöhnlicher 2,4-GHz-Module verbessert. Die hohe Durchdringungsleistung des 2,4-GHz-Frequenzbands in Kombination mit der LoRa-Modulation ermöglicht eine hohe Empfangsempfindlichkeit des Moduls und eine Fähigkeit zur Entstörung durch Umgebungseinflüsse. Die gesamte Modulserie wird häufig in Anwendungen eingesetzt, die eine 2,4-GHz-Übertragung über große Entfernungen erfordern.
★ Die folgenden Parameter werden erhalten, indem das Instrument mit einer Kupferachse von 50 Ohm angeschlossen wird. @Vcc = 3,3 V.
| Parameter | Min. | Typ. | Max. | Einheit | Zustand |
| Betriebsbedingung | |||||
| Arbeitsspannung | 1.8 | 3.3 | 3.7 | V | |
| Temperaturbereich | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| RX -Strom | <10 | ma | @Lora1280 Lora1281 | ||
| TX -Strom | 26 | 30 | ma | @Vcc = 3,3V, 12.5dbm @lora1280/lora1281 | |
| Schlafstrom | <1 | ua | |||
| RF -Parameter | |||||
| Frequenzbereich | 2400 | 2500 | MHz | ||
|
Datenrate | 0,476 | 202 | Kbps | @Lora | |
| 260 | 1300 | Kbps | @Flrc | ||
| 125 | 2000 | Kbps | @Fsk | ||
| Ausgangsleistung | -18 | 12.5 | DBM | @Vcc = 3,3 V | |
| Empfindlichkeit erhalten | -132 | DBM | Lora@0.476kbps | ||
| Schnittstelle | Spi |
| Chip | SX1280, SX1281 |
| Frequenz | 2,4 GHz |
| Modulation | Lora |
Merkmale des Lora -Moduls Lora128x
- Betriebsfrequenzbereich: 2400-2500 MHz
- Betriebstemperaturbereich: -40 ~+85 ° C.
- Datenübertragungsrate:@lora = 0,476-202 Kbit / s
- Maximale Ausgangsleistung: 12,5 dbm
- Paketkommunikationsmodus (Empfangen von FIFO 256 Bytes)
- Hoher Präzisionskristalloszillator （0,5 ppm tcxo/10 ppm）
- Betriebsspannungsbereich: 1.8-3.7 V.
- Empfindlichkeit bis zu-132DBM@Lora
- Lora FLRC FSK -Modulation
Anwendungen des LORA -Moduls LORA128X
- Drahtlose Fernbedienung
- Smart Home
- Tag -Leser
- Spielzeugkontrolle
- Reifendrucküberwachung
- Gesundheitsüberwachung

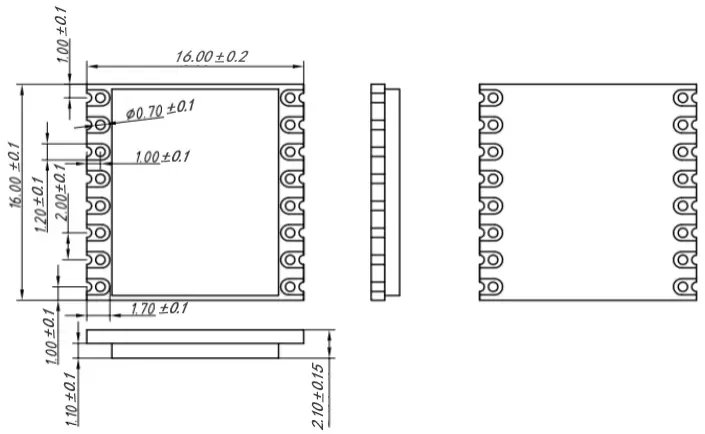

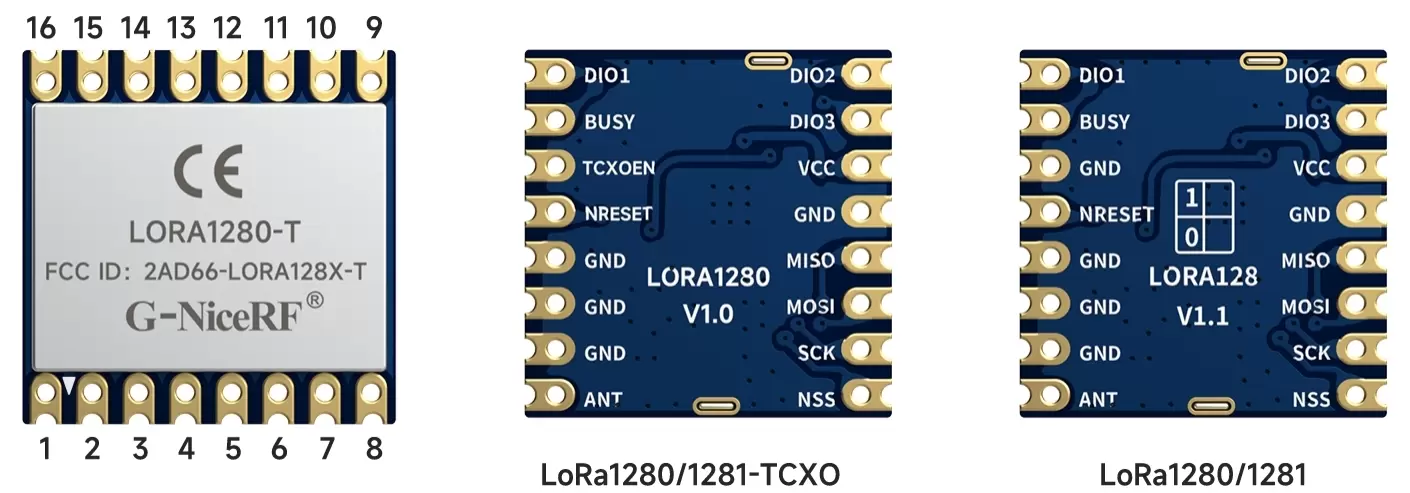

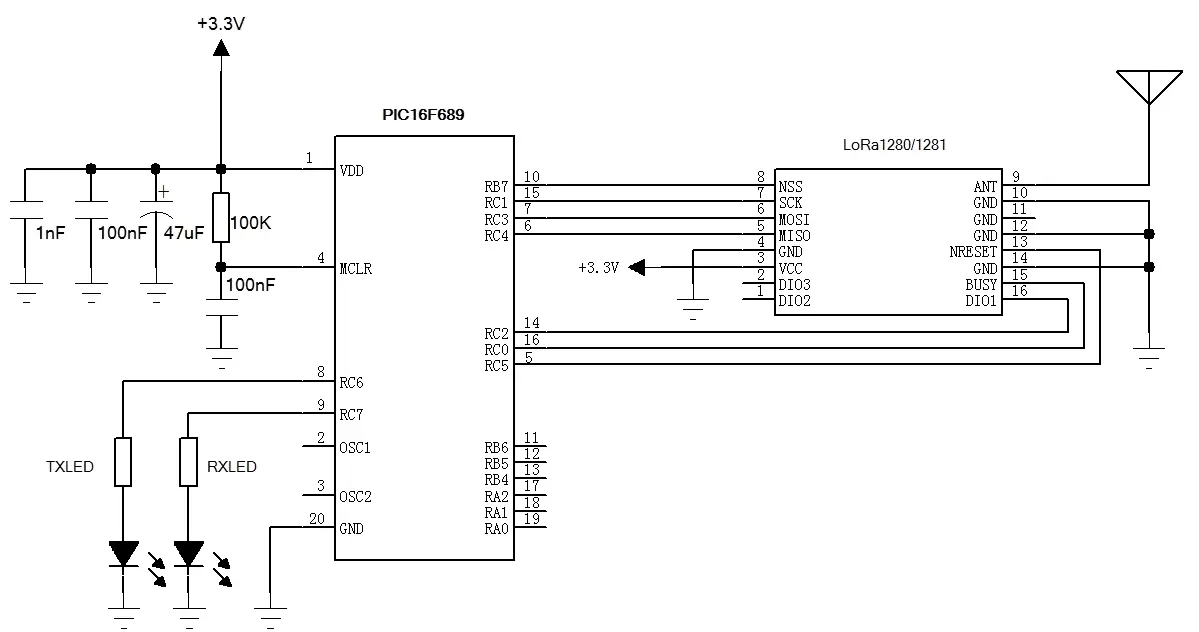

| Pin-Nr | Pin-Name | Beschreibung |
| 1 | DIO2 | Direkt mit dem Chip-Pin verbunden, konfigurierbarer Allzweck-IO (Einzelheiten finden Sie in der Chip-SX1280/1281-Spezifikation) |
| 2 | DIO3 | Direkt mit dem Chip-Pin verbunden, konfigurierbarer Allzweck-IO (Einzelheiten finden Sie in der Chip-SX1280/1281-Spezifikation) |
| 3 | VCC | Angeschlossen an den Pluspol des Netzteils (1,8-3,7V) |
| 4 | GND | An den Minuspol angeschlossen |
| 5 | MISO | SPI-Datenausgangspin |
| 6 | MOSI | SPI-Dateneingangspin |
| 7 | SCK | SPI-Takteingangspin |
| 8 | NSS | Modulchip-Auswahlpin |
| 9 | AMEISE | Mit 50-Ohm-Koaxialantenne verbinden |
| 10,11,12 | GND | An den Minuspol angeschlossen |
| 13 | NRESET | Chip-Reset-Trigger-Pin, aktiv niedrig |
| Hinweis: Bei Lora1280- und Lora1281-Modulen ist PIN 14 GND | ||
| 14 | GND | An den Minuspol angeschlossen |
| Hinweis: Beim Lora1280-TCXO-Modul ist PIN 14 TCXOEN | ||
| 14 | TCXOEN | TCXO einschalten: 1. TCXOEN-Pin auf hohen Pegel stellen, bevor SX1280 zurückgesetzt wird; 2. Warten Sie mindestens 3 ms, um auf den TCXO-Start zu warten. 3. Während der Verwendung des 1280-Moduls muss TCXOEN auf hohem Niveau bleiben; Schalten Sie TCXO aus (wenn das Modul in den Ruhemodus wechseln muss): 1. Rufen Sie die Funktion SetSleep() auf, um das Modul in den Ruhemodus zu versetzen. 2. Verzögern Sie mindestens 1 ms, um auf den Ruhezustand des Moduls zu warten. 3. Drehen Sie den TCXOEN-Pin auf einen niedrigen Pegel, um TCXO auszuschalten. |
| 15 | BESCHÄFTIGT | Statusanzeigestift (Einzelheiten siehe SX1280/1281-Spezifikation) |
| 16 | DIO1 | Direkt mit dem Chip-Pin verbunden, konfigurierbarer Allzweck-IO (Einzelheiten finden Sie in der Chip-SX1280/1281-Spezifikation) |
