LORA128X-C1: 2,4 GHz LAND-RANGE LORA Wireless Transceiver-Modul für erweiterte Konnektivität

LORA128X-C1: 2,4 GHz LAND-RANGE LORA Wireless Transceiver-Modul für erweiterte Konnektivität

Die LORA128X-C1-Serie wird streng unter Verwendung von Blei-freien Prozessen, der Einhaltung von ROHS und den Reichweite von Standards getestet.

Diese Serie von Modulen basiert auf den SX1280/SX1281 -HF -Chips des ursprünglichen US -amerikanischen Herstellers Semtech. Es wird die LORA -Modulation verwendet und die Einschränkung kurzer Kommunikationsabstände in gemeinsamen 2,4 -GHz -Modulen effektiv behandelt. Darüber hinaus integrieren die Module die "Zeit des Flugzeit" für drahtlose Entfernungsmessanwendungen.

Mit der hohen Penetrationsfähigkeit des 2,4-GHz-Frequenzbandes in Kombination mit der LORA-Modulation bieten diese Module eine hervorragende Empfangsempfindlichkeit und -beständigkeit gegen Umweltinterferenzen, wodurch sie für Szenarien geeignet sind, die eine Übertragung von 2,4 GHz von großem Start erfordern.

Kontaktieren Sie uns

HERUNTERLADEN

LoRa128X-C1 2,4 GHz Langstrecken-LoRa-Wireless-Transceiver-Modul V1.0.pdf

Modul

LORA128X-C1-TIP

LORA128X-C1-TA

LORA128X-C1-IP

LORA128X-C1-A

Merkmale

Ausgestattet mit IPEX -Antennenanschluss ,

0,5 ppm Industriequalität TCXO-Temperatur-kompensierter Kristalloszillator

An Bord

PCB -Antenne ,

0,5 ppm Industriequalität TCXO-Temperatur-kompensierter Kristalloszillator

Mit Ipex -Antennenanschluss ,

10-ppm-Kristalloszillator für Industriequalität

Bord -PCB -Antenne ,

10-ppm-Kristalloszillator für Industriequalität

★ Die folgenden Parameter werden durch Tests mit einem 50-Ohm-Koaxialkabel erhalten, das mit dem Instrument @vcc = 3,3 V angeschlossen ist.

Parameter	Min .	Typ.	Max.	Einheit	Zustand
Arbeiten
Arbeitsspannungsbereich	1. 8	3.3	3.7	V
Temperaturspannung	-40		85	℃
Aktueller Verbrauch
RX -Strom		<1 1		ma	@ Lora 128 x-c1-ip/ LORA128X-C1-A
RX -Strom		<1 3		ma	@ Lora 128 x-c1-tip/ LORA128X-C1-TA
TX -Strom		50		ma	@V CC = 3,3 V, 12,5 dbm
Schlafstrom		<1		ua
Frequenzbereich
Frequenzbereich	2400		2500	MHz
Datenrate	0,476		202	Kbps	@ Lora
	260		1300	Kbps	@Flrc
	125		2000	Kbps	@Fsk
Ausgangsleistung	-18		12.5	DBM	@Vcc = 3,3 V
Empfindlichkeit erhalten		-132		DBM	Lora @0,476Kbit / s

n Betriebsfrequenzbereich: 2400–2500 MHz

n LoRa FLRC FSK-Modulation

n Datenübertragungsrate: 0,476–202 Kbit/s bei LoRa

n Maximale Ausgangsleistung: 12,5 dBm

n Empfindlichkeit: -132 dBm @ LoRa

n Hochpräziser Quarzoszillator (0,5 ppm TCXO/10 ppm)

n Paketkommunikationsmodus (Empfangs-/Sende-FiFo 256 Bytes)

n Betriebsspannungsbereich: 1,8–3,7 V

n Betriebstemperaturbereich: -40 bis +85 °C

Anwendungen

n Drahtlose Fernbedienung

n Smart Home

n Spielzeugkontrolle

n Reifendrucküberwachung

n Gesundheitsüberwachung

n Tag-Reader/Writer

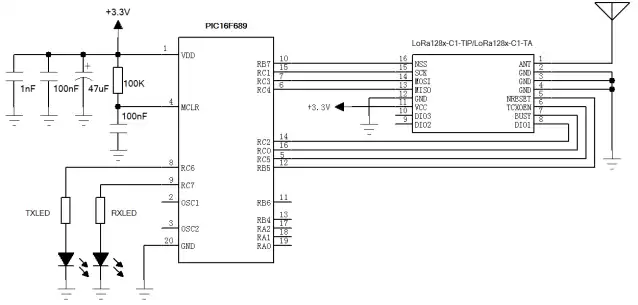

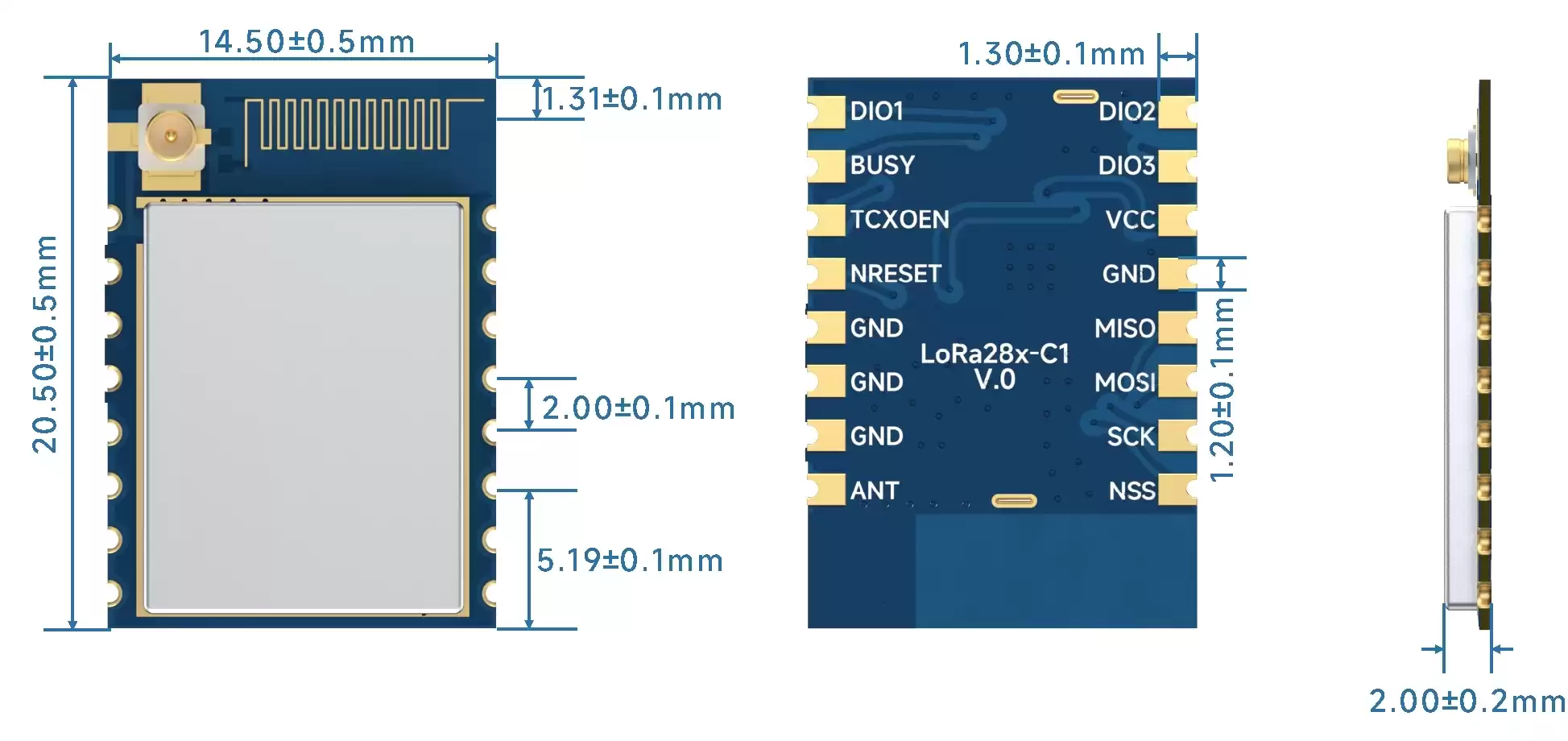

LoRa128X-C1-TIP/LoRa128X-C1-TA:

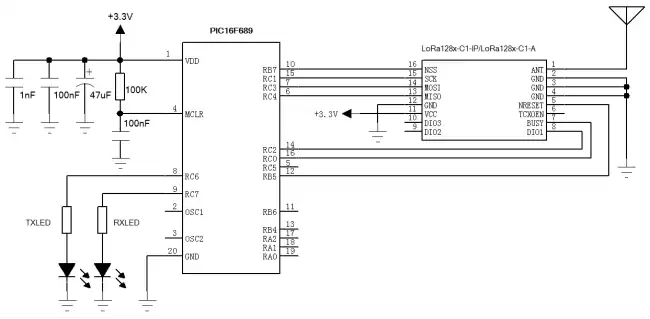

LoRa128X-C1-IP/LoRa128X-C1-A:

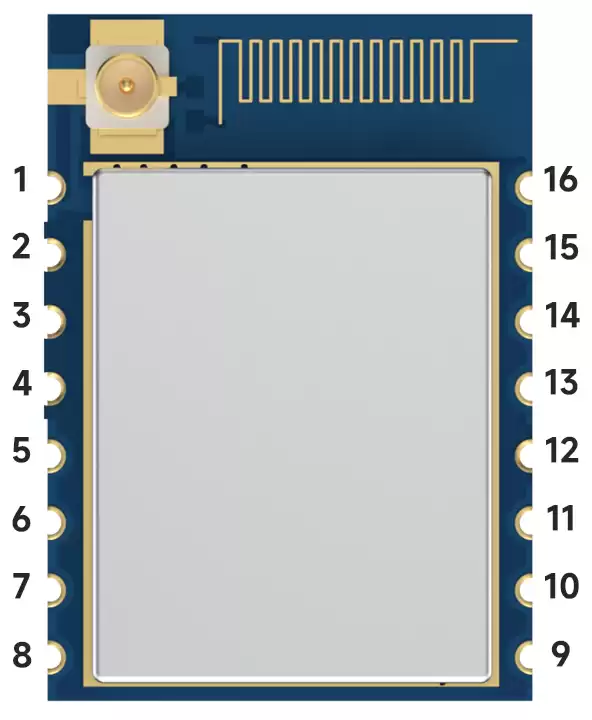

Pin -Nr.	Pin -Name	Beschreibung
1	AMEISE	Verbinden Sie sich mit einer 50 -Ohm -Koaxialantenne
2,3,4,12	GND	Mit dem negativen Pol verbunden
5	Nreset	Chip Reset Trigger Pin, aktiv niedrig
6	Tcxoen	TCXO einschalten : 1．Drehen Sie den TCXOen -Stift auf hohen Niveau, bevor Sie SX1280 zurücksetzen. ; 2．Verzögern Sie mindestens 3 ms, um auf das TCXO -Start zu warten . ； 3．Während der Verwendung des 1280 -Moduls muss TCXOen auf hohem Niveau halten Schalten Sie TCXO aus (wenn das Modul in den Schlafmodus eintreten muss): 1．Rufen Sie die SET Sleep () -Funktion auf, um das Modul in den Schlafmodus zu setzen. 2．Verzögerung für mindestens 1 ms, um auf das Modul zu warten, um seinen Schlafprozess abzuschließen. 3．Ziehen Sie TCXOen ab, um TCXO zu deaktivieren. Lassen Sie diesen Stift bei der Verwendung eines normalen Kristalloszillators schweben.
7	BESCHÄFTIGT	Statusanzeigen -PIN (finden Sie im Datenblatt SX1280/1281).
8	DIO1	Direct Connect-Chip-Pins, konfigurierbar als allgemeine E/A (Funktionsdetails finden Sie im Datenblatt SX1280/1281 ).
9	DIO2	Direct Connect-Chip-Pins, konfigurierbar als allgemeine E/A (Funktionsdetails finden Sie im Datenblatt SX1280/1281 ).
10	DIO3	Direkt verbundene Chipstifte, konfigurierbar als allgemeine E/A (Funktionsdetails finden Sie im Datenblatt SX1280/1281 ).
11	VCC	Verbinden Sie die positive Stromversorgung (1,8-3,7 V).
13	Miso	SPI -Ausgabe für SPI -Daten
14	Mosi	SPI -Eingabe für SPI -Daten
15	Sck	Serienuhr für die SPI -Schnittstelle
16	NSS	Modulchip wählen Sie PIN aus
