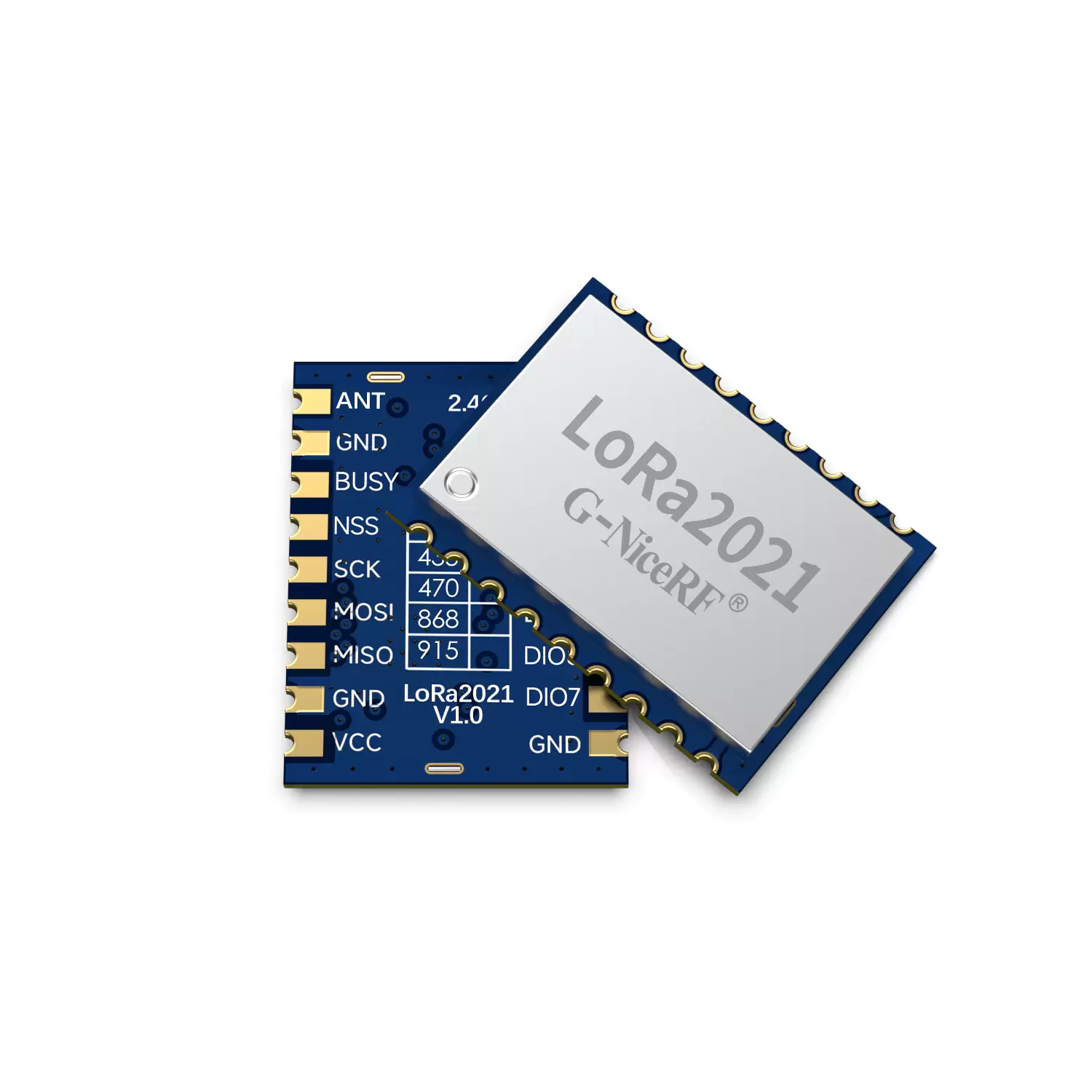

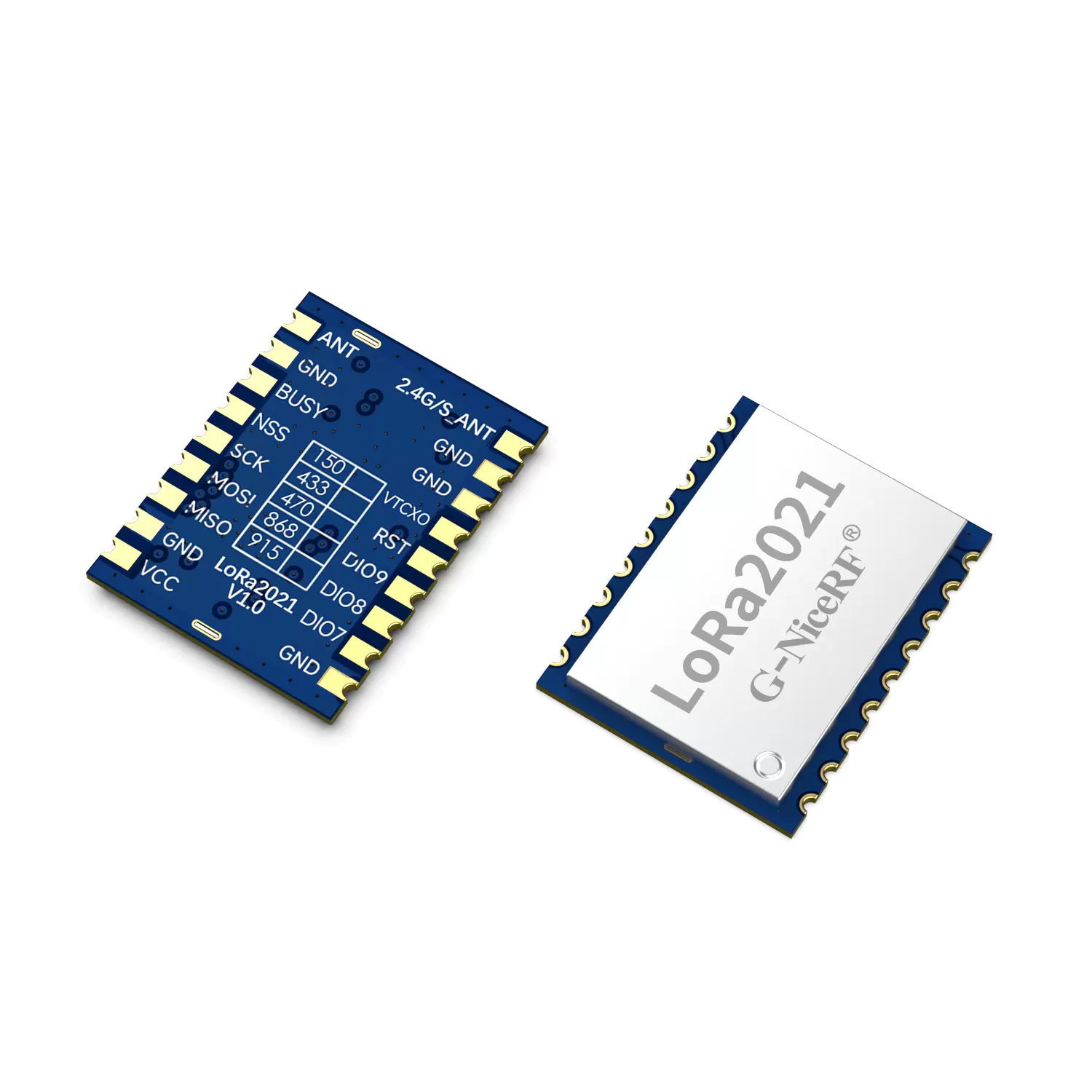

Das LoRa2021-Modul basiert auf dem LR2021-Chip von SEMTECH, einem extrem stromsparenden LoRa-Transceiver mit großer Reichweite. Es unterstützt die terrestrische ISM-Band-Kommunikation im Sub-GHz- und globalen 2,4-GHz-Spektrum sowie das S-Band für Satellitenverbindungen.

Der LoRa2021 unterstützt LoRa, (G)FSK, (G)MSK, FLRC, 4-FSK, O-QPSK und LR-FHSS (nur Senden). Er unterstützt das LoRaWAN-Kommunikationsprotokoll. Bei der Integration mit Produkten von Drittanbietern ist er mit verschiedenen stromsparenden Funkprotokollen kompatibel, darunter Amazon Sidewalk, W-MBUS, Wi-SUN FSK und Z-Wave.

Das LoRa2021 wird ausschließlich unter Verwendung bleifreier Verfahren hergestellt und getestet und entspricht den RoHS- und REACH-Standards.

HERUNTERLADEN
    KEINE DATEN

Parameter

Testbedingung

Mindestens

Typ.

Max

Einheit

Spannungsbereich


1.8

3.3

3.6

V

Betriebstemperatur


-40

25

85

Maximales Eingangssignal



10


dBm

Aktueller Verbrauch

Sendestrom

@433MHz


< 110


mA

@2,4 GHz


< 35


mA

Aktuellen Empfang

@3,3 V, 2,4 GHz


< 7


mA

@3,3 V, 433 MHz


< 6


mA

Schlafstrom

@3,3V


≤2


uA

HF-Parameter

Frequenzbereich

@433MHz

400


460

MHz

@470MHz

470


510

MHz

@868MHz

850


890

MHz

@915MHz

900


940

MHz

Sendeleistung

@Sub-GHz

19

21


dBm

2,4 GHz

10

11


dBm

Empfangsempfindlichkeit

BW=62,5 kHz, SF=12

@Sub-GHz


-142


dBm

BW=125KHz,SF=10

@Sub-GHz


-134



BW=125KHz,SF=10

@S Frequenzband


-131


dBm

BW=406KHz,SF=12

@2,4 GHz


-134


dBm

Frequenzfehler

@Kristall


10


ppm

@TCXO


0,5


ppm

Modulationsrate (im Sub-GHz-Bereich)

@LoRa

0,091


62,5

Kbps

@FRLC

260


2600

Kbps

@FSK,@863-2.5GHz

0,6


2500

Kbps

Modulationsrate (@S Frequenzbänder)

@LoRa

0,292


87,5

Kbps

Modulationsrate (bei 2,4 GHz)

@LoRa

0,476


87,5

Kbps


Merkmale

  • Sub-GHz-Bänder: 433/470/868/915 MHz;
    Anpassbarer Frequenzbereich: 150–960 MHz;
    2,4-GHz-Band: 2400–2500 MHz;
    S-Band: 1900–2200 MHz

  • Übertragungsdistanz: >5000 Meter im Sub-GHz-Bereich im Freien

  • S-Band-Empfindlichkeit: bis zu -131 dBm bei BW=125 kHz, SF=10

  • Empfangsempfindlichkeit bei 2,4 GHz: bis zu -137 dBm bei BW=203,125 kHz, SF=12

  • Sub-GHz-Empfangsempfindlichkeit: bis zu -144 dBm bei BW=62,5 kHz, SF=12

  • Eingebauter elektrostatischer Schutzschaltkreis

  • Unterstützt LR-FHSS

  • FLRC: Modulationsrate bis zu 2,6 Mbit/s

  • LoRa: Modulationsrate bis zu 200 kbps

  • LoRa IP-Technologie der 4. Generation

  • Gleichzeitiger Empfang mit mehreren Spreizfaktoren (SF)

  • Erweiterte Kanalaktivitätserkennung (CAD)

  • Höhere Toleranz gegenüber Frequenzabweichungen (für raue HF-Umgebungen)

  • Unterstützt mehrere Kommunikationsprotokolle:
        LoRa / LoRaWAN® (Sub-GHz + 2,4 GHz),
        Bluetooth® LE 5.0,
        IEEE® 802.15.4 (Thread®/Zigbee™)
        , Wi-SUN, Wireless M-BUS, Z-Wave usw.

  • Die Sendeleistung ist einstellbar, bis zu 22 dBm.

  • Schlafstrom ≤ 2µA

  • Empfangsstrom < 7 mA

  • Kleine Größe, Stempellochdesign

Anwendungen

  • Drohnen-/UAV-Anwendungen

  • Intelligentes Zuhause/Intelligente Landwirtschaft

  • Fernbewässerung

  • Industrielle Fertigung

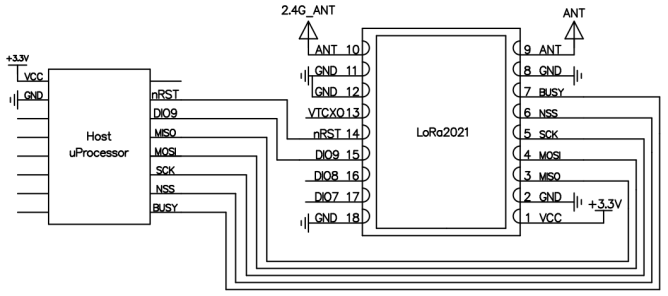

Ein typisches Schaltbild veranschaulicht die Verbindung zwischen dem LoRa2021-Modul und einem Host-Mikroprozessor. Es zeigt die Verdrahtung der SPI-Schnittstelle (MISO, MOSI, SCK, NSS), der Stromversorgung (3,3 V VCC, GND), der Steuerpins (nRST, BUSY, DIO) und der beiden Antennenanschlüsse.

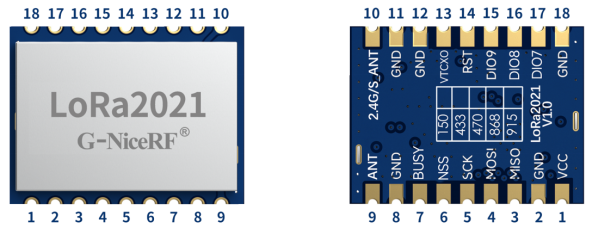

Ein Pinbelegungsdiagramm für das LoRa2021-Modul zeigt sowohl die Draufsicht mit der Metallabschirmung als auch die Unterseite der Leiterplatte. Es beschriftet übersichtlich die 18 Pins, einschließlich Stromversorgung, SPI-Datenleitungen und separate Antennenschnittstellen für Sub-GHz (ANT) und 2,4G/S-Band (2,4G/S_ANT).

PIN-NR.

Pin-Name

E/A

Beschreibung

1

VCC


An die positive Stromversorgung anschließen.

2, 8, 11, 12, 18

GND


An die negative Stromversorgung anschließen.

3

MISO

O

SPI-Datenausgabe

4

MOSI

ICH

SPI-Dateneingang

5

SCK

ICH

SPI-Takteingang

6

NSS

ICH

SPI-Chipauswahleingang

7

BESCHÄFTIGT

O

Dient zur Statusanzeige; Einzelheiten entnehmen Sie dem Chip-Datenblatt.

9

ANTA ANT


@Sub-GHz-Band-Antennenschnittstelle, externe 50-Ohm-Antenne.

10

2.4/S_ANTA


2,4-GHz- und S-Band-Antennenschnittstelle, externe 50-Ohm-Antenne.

13

VTXXO

O

Kann einen externen TCXO mit Strom versorgen.

14

RST

ICH

Reset-Trigger-Eingang, Einzelheiten entnehmen Sie dem Chip-Datenblatt.

15

DIO9

IO

Multifunktionale digitale Schnittstelle, Einzelheiten entnehmen Sie bitte dem Chip-Datenblatt.

16

DIO8

IO

Multifunktionale digitale Schnittstelle, Einzelheiten entnehmen Sie bitte dem Chip-Datenblatt.

17

DIO7

IO

Multifunktionale digitale Schnittstelle, Einzelheiten entnehmen Sie bitte dem Chip-Datenblatt.


Eine technische Zeichnung, die die mechanischen Abmessungen des LoRa2021-Moduls zeigt. Sie zeigt die Draufsicht, Unteransicht und Seitenansicht mit präzisen Maßen und gibt eine Modulgröße von 19,72 mm x 15,0 mm und einen Pinabstand von 1,2 mm an.
