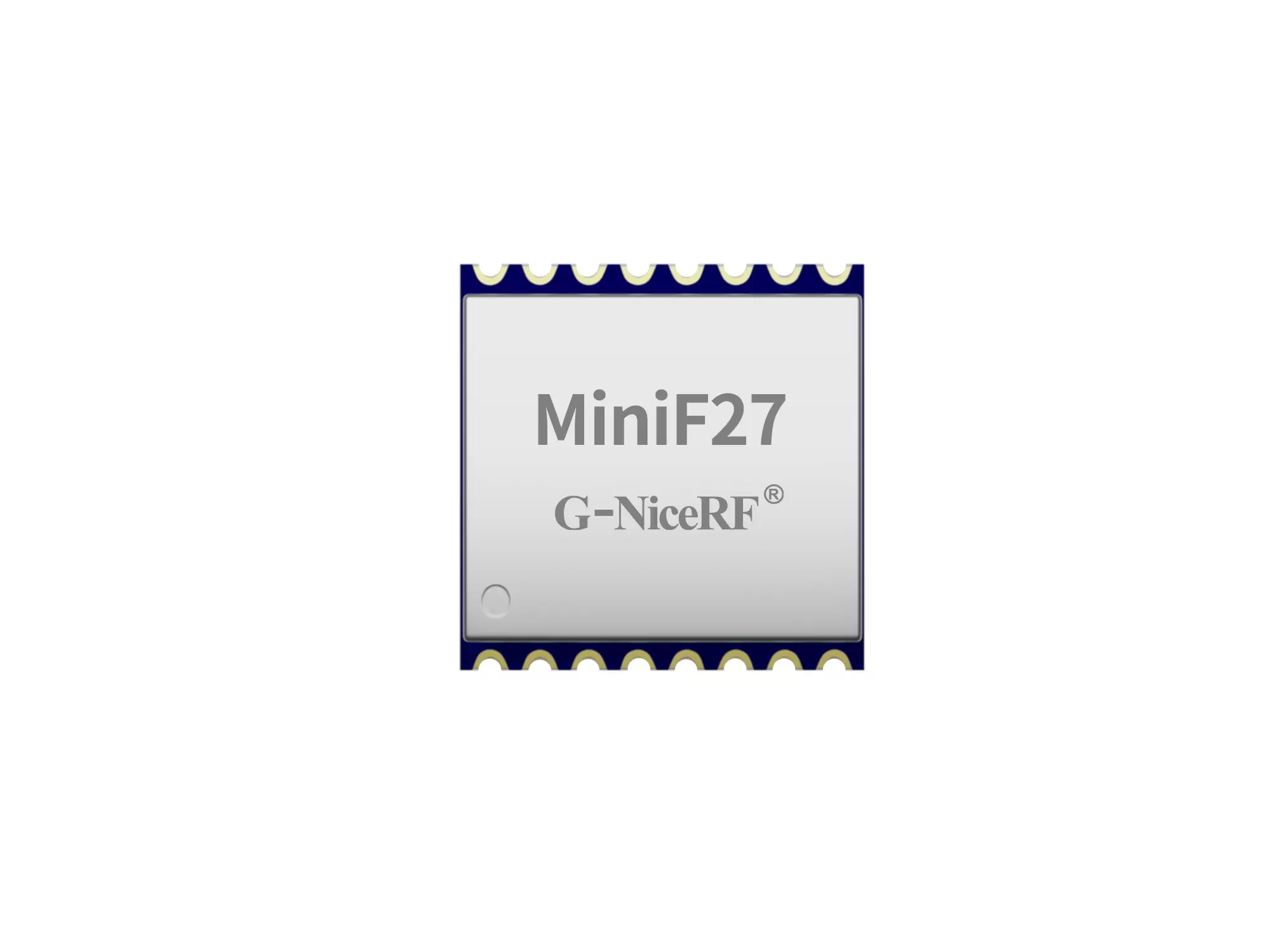

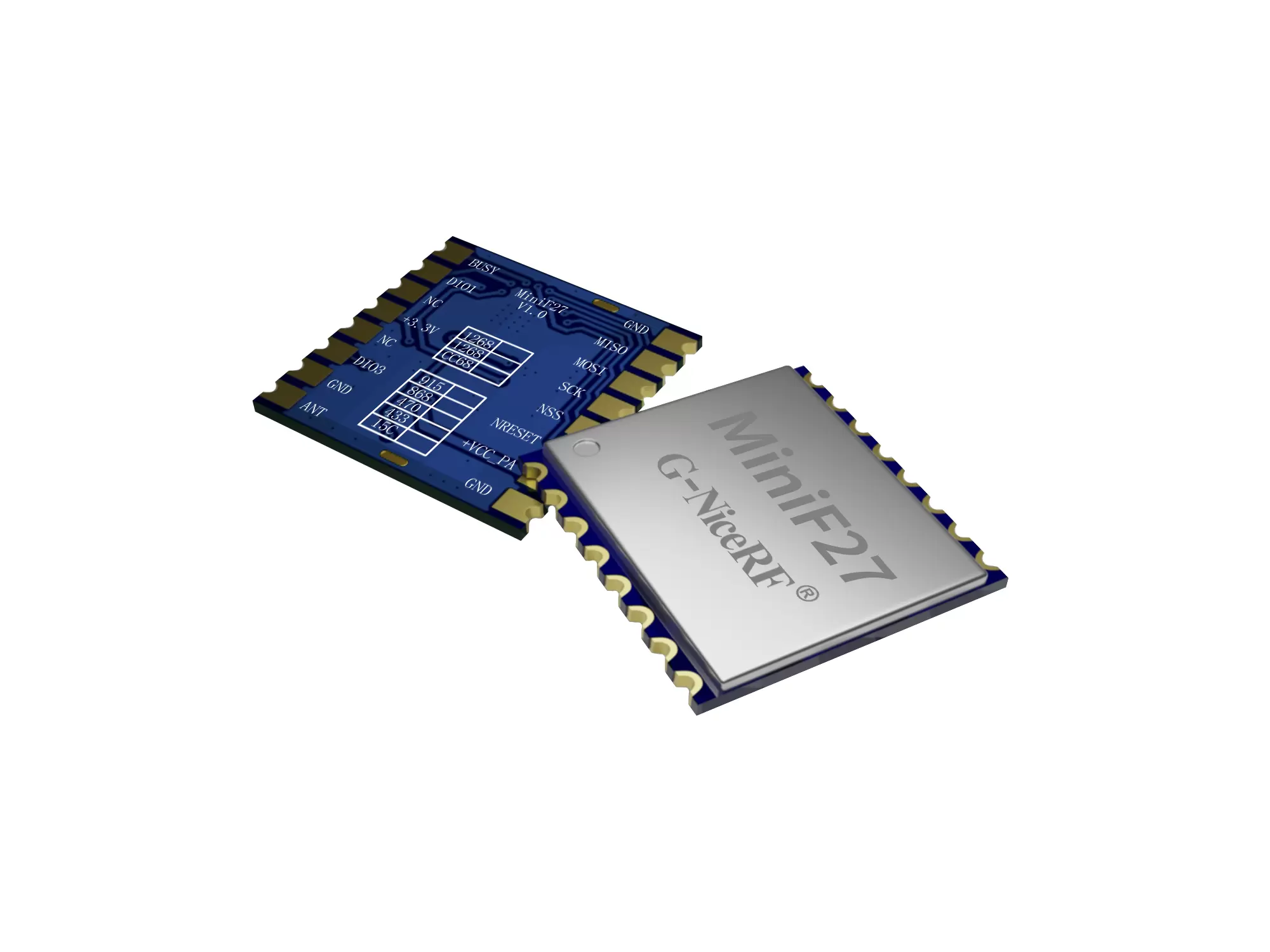

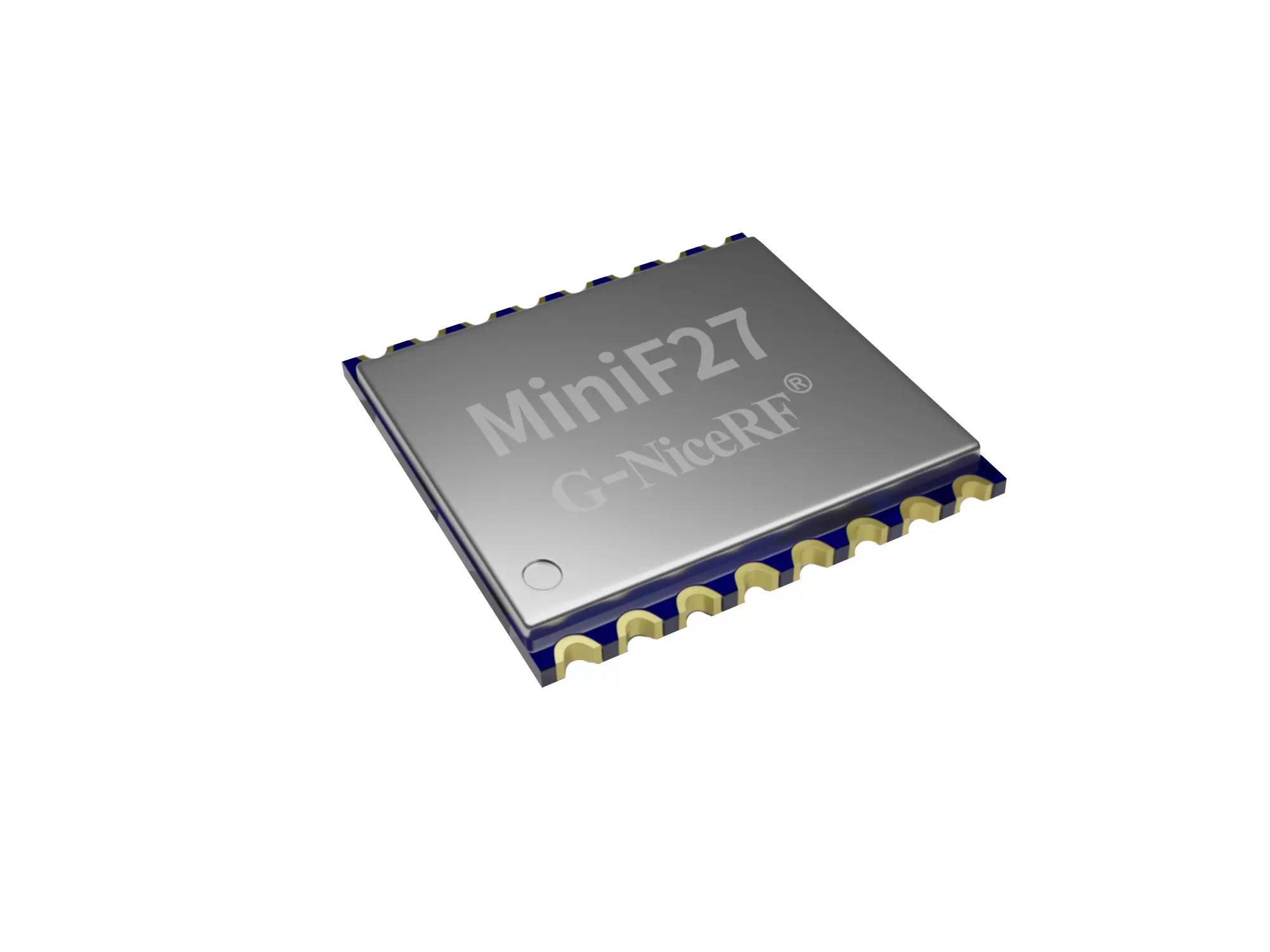

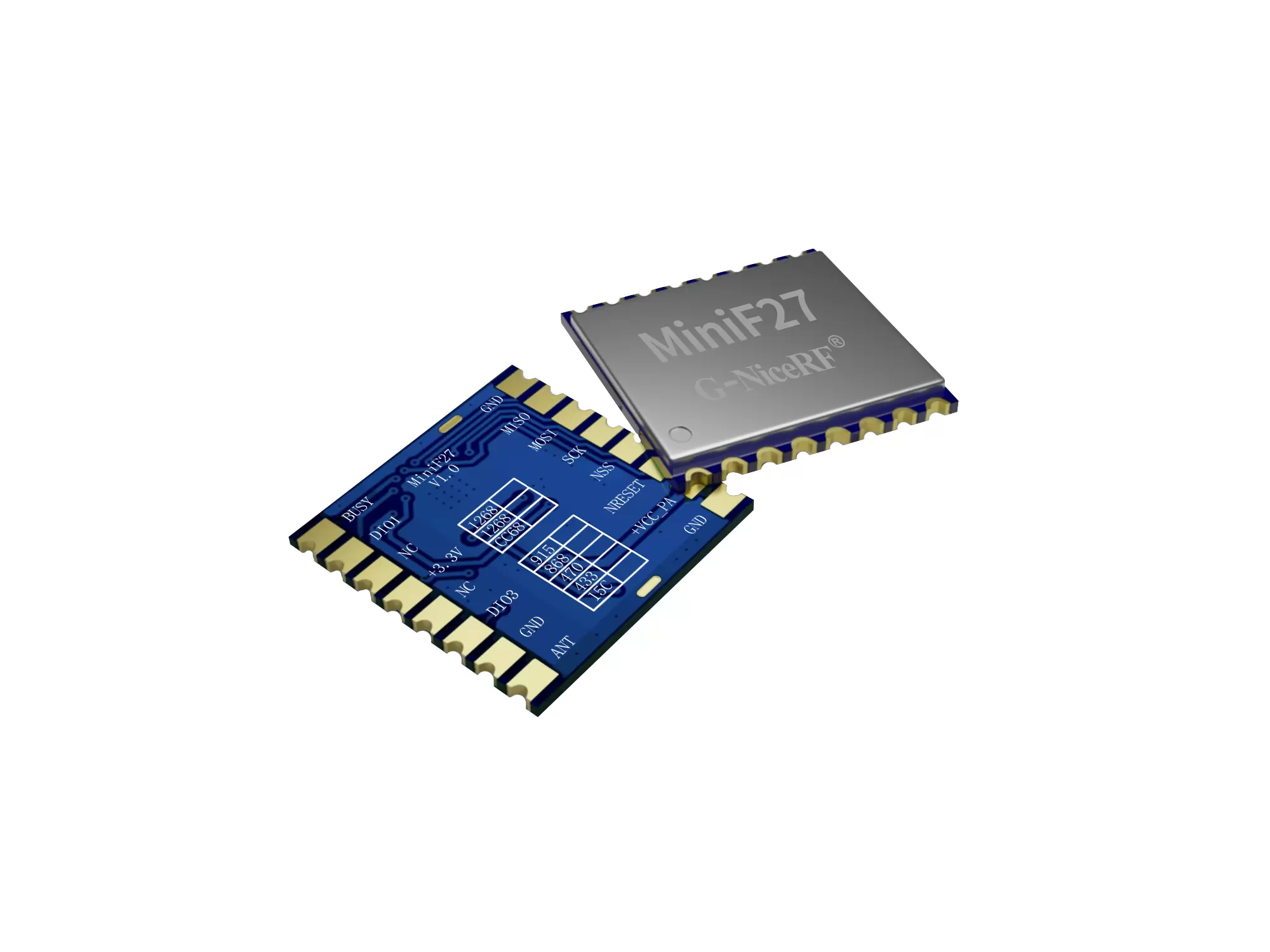

MiniF27: 800 mW LoRa Wireless-Transceiver-Modul

Betriebszustand

Betriebspannung

2

3.3

3. 6

V

Temperaturbereich

-40

85

℃

Stromverbrauch

RX-Strom

4.5

mA

@DCDC -Modus

7.4

mA

@LDO -Modus

TX-Strom

< 1 1 0

mA

@20dBm

Schlafstrom

< 1

uA

HF-Parameter

Frequenzbereich

40 8

433

4 50

MHz

@433MHz

470

490

510

MHz

@4 7 0MHz

8 5 0

868

890

MHz

@868MHz

900

915

930

MHz

@915MHz

Modulationsrate

0,5​

59,9

Kbps

LoRa

Ausgangsleistung

- 30

20

dBm

Empfangsempfindlichkeit

-1 29

dBm

@LoRa BW= 125 KHz_SF = 9 _CR=4/5

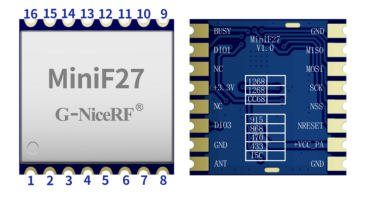

1,8,10

Masse

Stromerdung

2

MISO

0–3,3 V

SPI-Ausgang für SPI-Daten

3

MOSI

0–3,3 V

SPI-Eingang für SPI-Daten

4

SCK

0–3,3 V

SPI-Takteingang

5

NSS

0–3,3 V

SPI-Chip-Select-Eingang

6

NRESET

0–3,3 V

Reset-Eingang

7

+VCC_PA

Stromversorgungspin mit dem internen Verstärker verbunden. Je höher die Spannung, desto höher die Leistung. Spannungsbereich: 3,3–5 V

9

AMEISE

Anschluss an eine 50Ω-  Koaxialantenne

11

DIO3

0–3,3 V

Es kann als Interrupt-Signalanzeige angepasst werden. Weitere Informationen finden Sie in der Chipdokumentation.

12,14

NC

13

+3,3 V

Chip-Stromversorgungspin, Spannungsbereich: 1,8–3,6 V

15

DIO1

0–3,3 V

Kann als Interrupt-Signalanzeige angepasst werden,

 Einzelheiten finden Sie in den Chipdaten.

16

BESCHÄFTIGT

0–3,3 V

Wird zur Statusanzeige verwendet, Einzelheiten finden Sie im Datenblatt.
