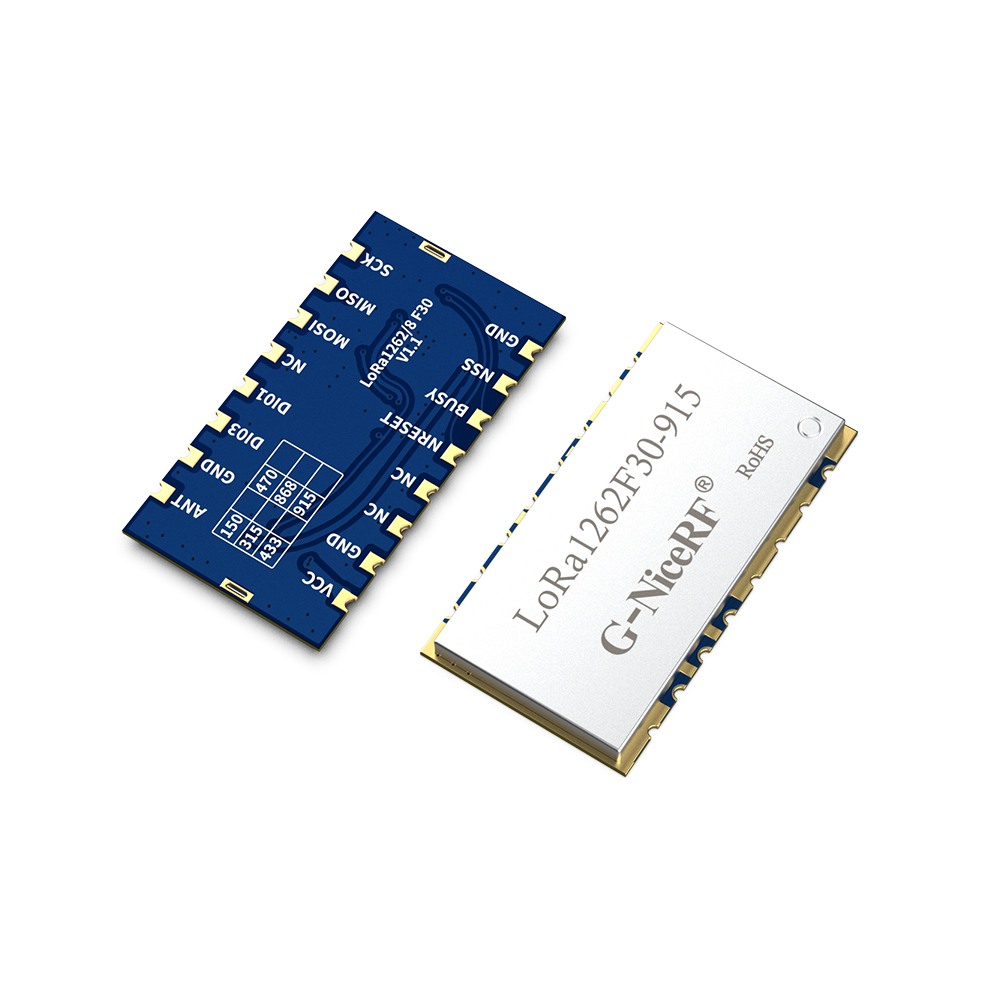

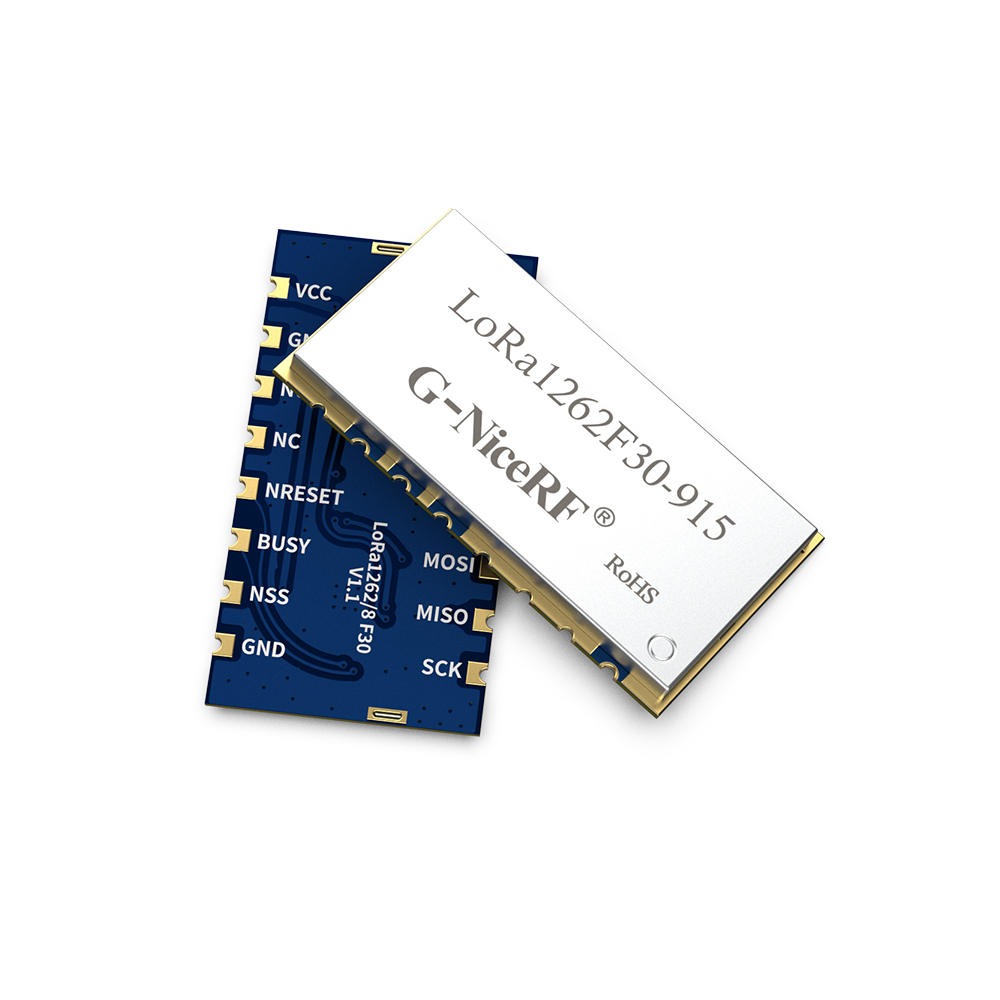

LoRa1262F30: SX1262 2W TCXO LoRa-Modul mit ESD-Schutz

LoRa1262F30 ist ein LoRa-Modul mit extrem niedrigem Empfangsstromverbrauch und hoher Leistung. Es integriert den Semtech RF-Transceiver-Chip SX1262, der die LoRa Spread Spectrum-Modulationsfrequenzsprungtechnik nutzt. Seine Kommunikationsreichweite und Empfangsempfindlichkeit sind deutlich besser als bei der aktuellen FSK- und GFSK-Modulation. Mehrfachsignale beeinflussen sich selbst in Umgebungen mit hoher Frequenz nicht gegenseitig; es verfügt über eine starke Entstörungsleistung.
LoRa1262F30 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und REACH-Standards.

Kontaktieren Sie uns

HERUNTERLADEN

Parameter	Min .	Typ.	Max.	Einheit	Zustand
Betriebsbedingung
Betriebspannung	3	5	6.5	V
Temperaturbereich	-40	25	85	℃
Stromverbrauch
RX-Strom		< 5		mA	@ 433 MHz , 470 MHz @5V
RX-Strom		< 7		mA	@ 868 MHz , 915 MHz @5 V
TX-Strom	500		60 0	mA	@5 V 30dBm , 433MHz , 470 MHz
	600		700	mA	bei 5 V 30 dBm , 868 MHz , 915 MHz
	750		850	mA	@6 V 33dBm @4 33MHz , 470 MHz
Schlafstrom		< 2		uA	@ 433 MHz ，470 MHz
Schlafstrom		< 5		uA	@ 868 MHz ，915 MHz
HF - Parameter
Frequenzbereich	400	433	460	MHz	@433 MHz
	470	4 9 0	510	MHz	bei 470 MHz
	848	868	888	MHz	@868 MHz
	900	915	940	MHz	@915 MHz
Datenrate	1.2		300	Kbps	@FSK
Datenrate	0,018		62,5	Kbps	@ Lo R a
Ausgangsleistung	31		3 3	dBm	@ 433 MHz , 470 MHz @ 5 V
Ausgangsleistung	29		3 1	dBm	@868 MHz , 915 MHz @5 V
Software einstellbar Leistungsbereich	1 2		3 2	dBm	@ 433 MHz , 470 MHz @ 5 V
Software einstellbar Leistungsbereich	1		3 0	dBm	@ 868 MHz, 915 MHz @5 V
Empfangsempfindlichkeit		-122		dBm	@FSK-Daten = 1,2 Kbps Fdev = 50 KHz
Empfangsempfindlichkeit		-139		dBm	@Lora BW= 62,5 KHz SF = 12 CR=4/5

Funktionen des SX1262 LoRa-Moduls LoRa1262F30

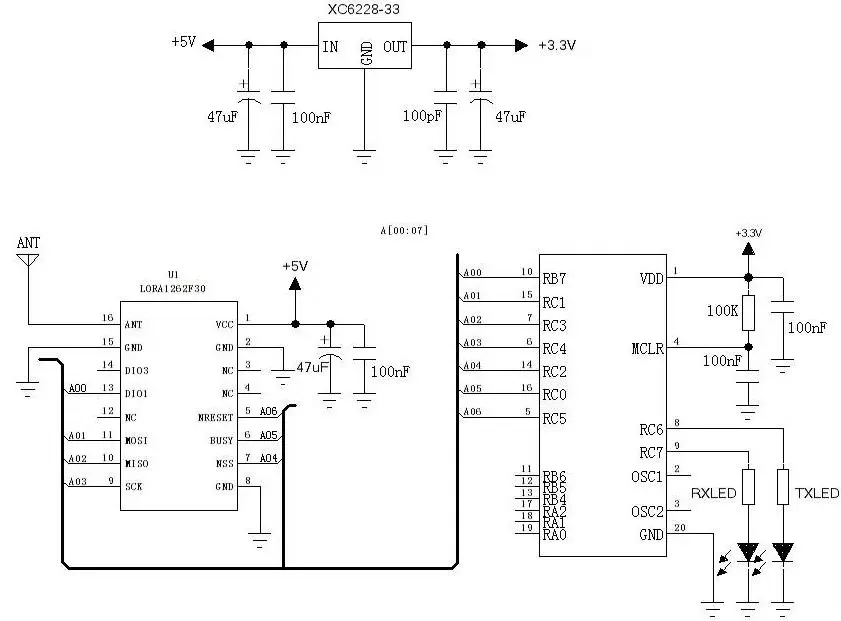

Anwendungsschaltung des Funkmoduls LoRa1262F30.

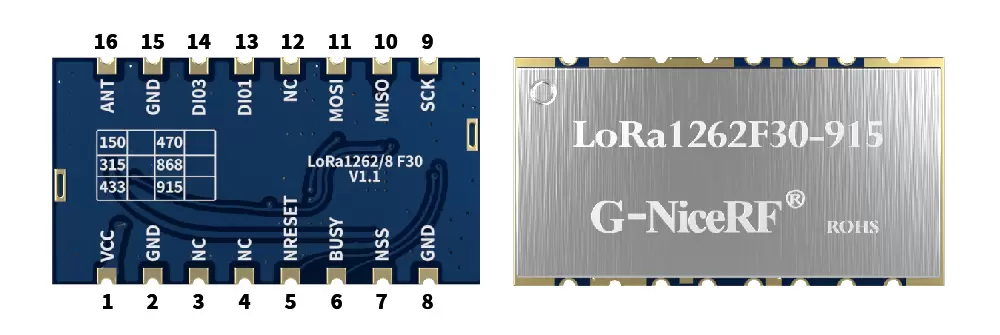

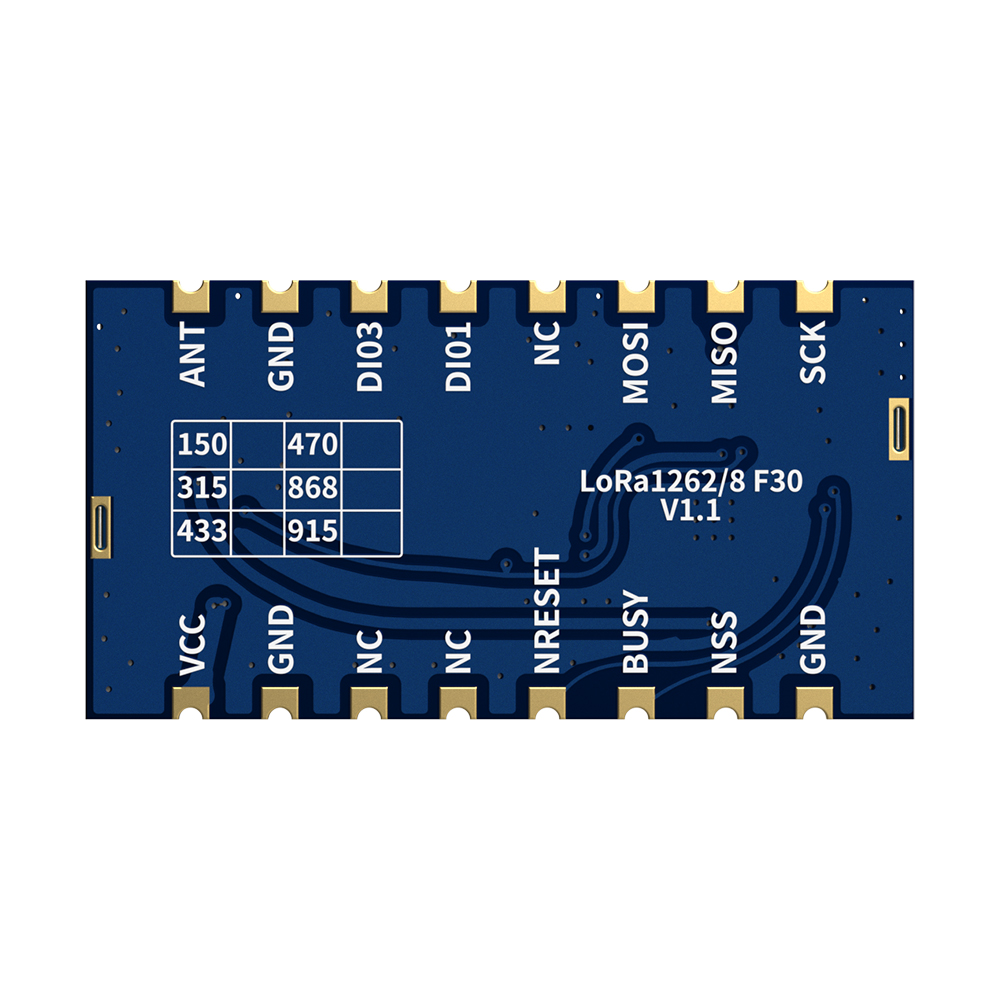

Pin-Definition des Funkmoduls LoRa1262F30.

Pin-Nr.	Pin-Name	Beschreibung
1	VCC	Stromversorgung
2	Masse	Stromerdung
3.4.12	NC	Leer
5	NRESET	Stromerdung
6	BESCHÄFTIGT	Wird zur Statusanzeige verwendet, Einzelheiten finden Sie in den Chipdaten.
7	NSS	SPI aktivieren
8	Masse	Stromerdung
9	SCK	Serieller Takt für SPI-Schnittstelle
10	MISO	SPI-Ausgang für SPI-Daten
11	MOSI	SPI-Eingang für SPI-Daten
13	DIO1	Digitaler E/A, anpassbar
14	DIO3	Digitaler E/A, anpassbar
15	Masse	Stromerdung
16	AMEISE	Anschluss mit 50 Ohm Koaxialantenne

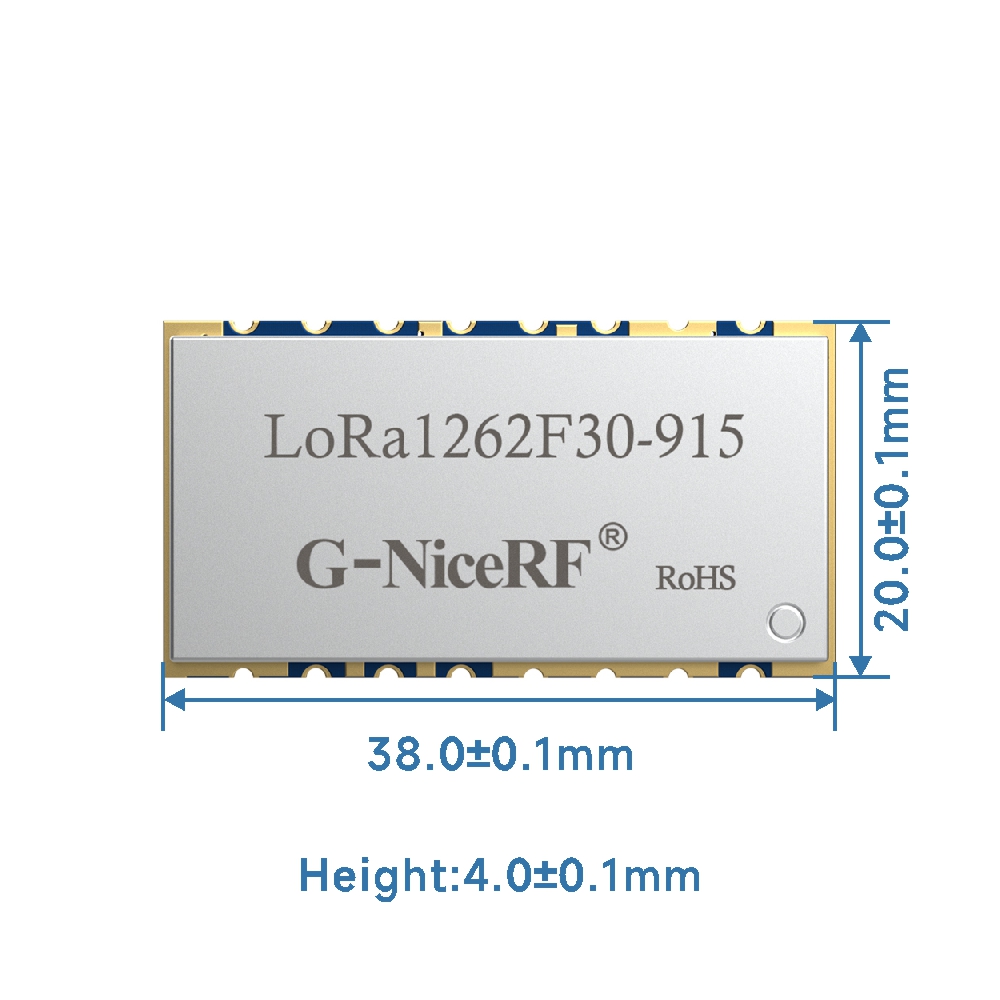

Mechanische Abmessungen des Funkmoduls LoRa1262F30.

Mechanische Abmessungen des SX1262 LoRa-Moduls LoRa1262F30
