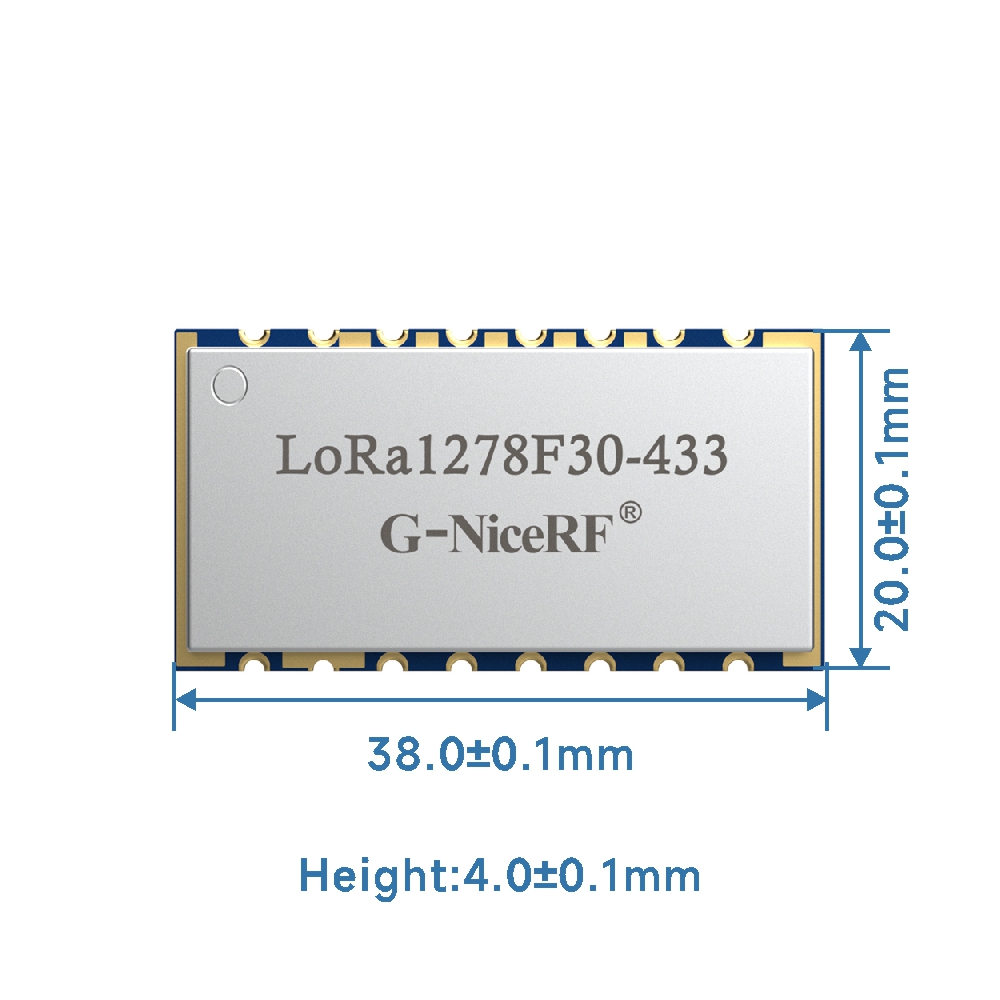

LORA1278F30: SX1278 1W LORA Wireless Modul mit ESD -Schutz
LORA1278F30 ist ein 1W -Lora -Wireless -Modul mit hoher Leistung, das SMTech RF Transceiver Chip SX1278 integriert. Es übernimmt die Lora -Spread -Spektrum -Modulationsfrequenz -Hopping -Technik. Die Merkmale von Fernentfernung und hoher Empfindlichkeit (-139 dBm) machen dieses Modul besser als das FSK- und GFSK-Modul. Multisignal wirkt sich auch in der Crowd Frequenzumgebung nicht aufeinander aus. Es kommt mit einer starken Anti-Interferenz-Leistung.
| Parameter | Min. | Typ. | Max. | Einheit | Zustand |
| Arbeitszustand | |||||
| Arbeitsspannungsbereich | 3 | 5 | 6.5 | V | |
| Temperaturspannung | -40 | 85 | ℃ | ||
| Aktueller Verbrauch | |||||
| RX-Strom | < 13 | mA | @5V | ||
| TX-Strom | 550 | 600 | 650 | mA | @30dBm |
| Schlafstrom | < 10 | uA | |||
| RF-Parameter | |||||
| Frequenzbereich | 400 | 433 | 460 | MHz | @433MHz |
| 470 | 490 | 510 | MHz | @490 MHz | |
| Datenrate | 1.2 | 300 | Kbit/s | FSK | |
| 0,018 | 37,5 | Kbit/s | LoRa | ||
| Ausgangsleistung | 25 | 30 | 30.5 | dBm | @433~470 MHz |
| Empfangssensibilität | -122 | dBm | @FSK-Daten = 1,2 Kbit/s Fdev = 50 kHz | ||
| -139 | dBm | @LoRa BW=125 KHz SF = 12 CR=4/5 | |||
| Schnittstelle | SPI |
| Chip | SX1278 |
| Frequenz | 433 MHz, 470 MHz |
| Modulation | LoRa |
| Ausgangsleistung | 1W |
Merkmale des SX1278-Funkmoduls LoRa1278F30
- Frequenzbereich: 433–460 MHz/470–510 MHz
- Empfindlichkeit bis zu -139 dBm
- Maximale Ausgangsleistung: 30 dBm
- 13mA@Empfängermodus
- Ruhestrom <10uA
- Datenübertragungsrate: @FSK, 1,2–300 kbit/s bei LoRa, 018–37,5 kbit/s
- LoRa-, MSK- und GFSK-Modulationsmodus
- 127 dB Dynamikbereich RSSI
- Paket-Engine bis zu 256 Byte mit FiFo und CRC
- Hopping-Frequenz
- Betriebstemperaturbereich: -40 ~ + 85 °C
- Eingebauter Temperatursensor und Anzeige für niedrigen Batteriestand
- 3,0-6,5 V Stromversorgung
- Ausgezeichnete Blockimmunität
Anwendungen des SX1278 Wireless-Moduls LoRa1278F30
- Fernbedienung
- Zählerfernablesung
- Haussicherheitsalarm und schlüsselloser Fernzugang
- Industrielle Steuerung
- Fernerkundung der Hausautomation
- Einzelne Datensätze
- Spielzeugkontrolle
- Sensornetzwerk
- Reifendrucküberwachung
- Gesundheitsüberwachung
- Drahtlose PC-Peripheriegeräte
- Markieren Sie Lesen und Schreiben

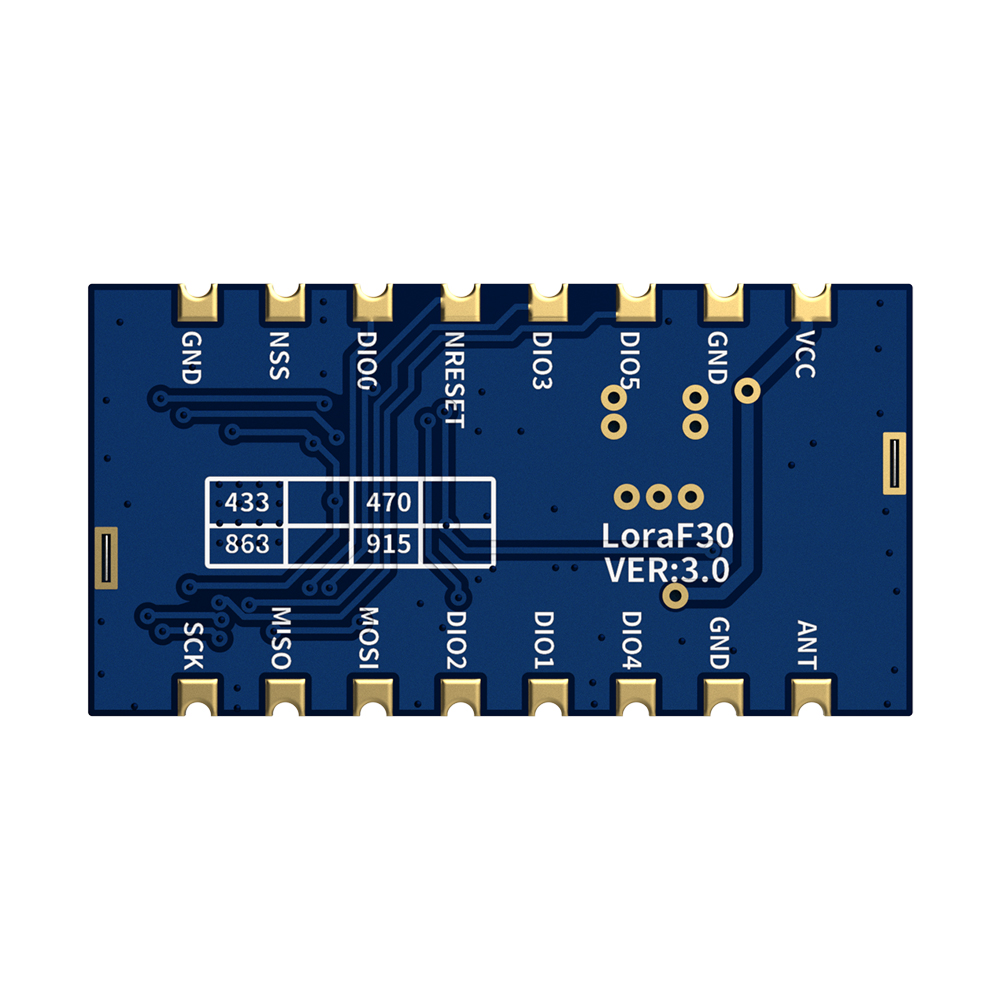

| Pin-Nr. | Pin-Name | Beschreibung |
| 1 | VCC | Angeschlossene Stromversorgung |
| 2 | GND | Strommasse |
| 3 | DIO5 | Digitale I/O |
| 4 | DOI3 | Digitale I/O |
| 5 | NRESET | Eingang zurücksetzen |
| 6 | DIO0 | Digitale I/O |
| 7 | NSS | SPI-Aktivierung |
| 8 | GND | Strommasse |
| 9 | SCK | Serielle Uhr für SPI-Schnittstelle |
| 10 | MISO | SPI-Ausgabe für SPI-Daten |
| 11 | MOSI | SPI-Eingang für SPI-Daten |
| 12 | DIO2 | Digitale I/O |
| 13 | DIO1 | Digitale I/O |
| 14 | DIO4 | Digitale I/O |
| 15 | ANT GND | Antennenmasse |
| 16 | AMEISE | Mit 50-Ohm-Koaxialantenne verbinden |
