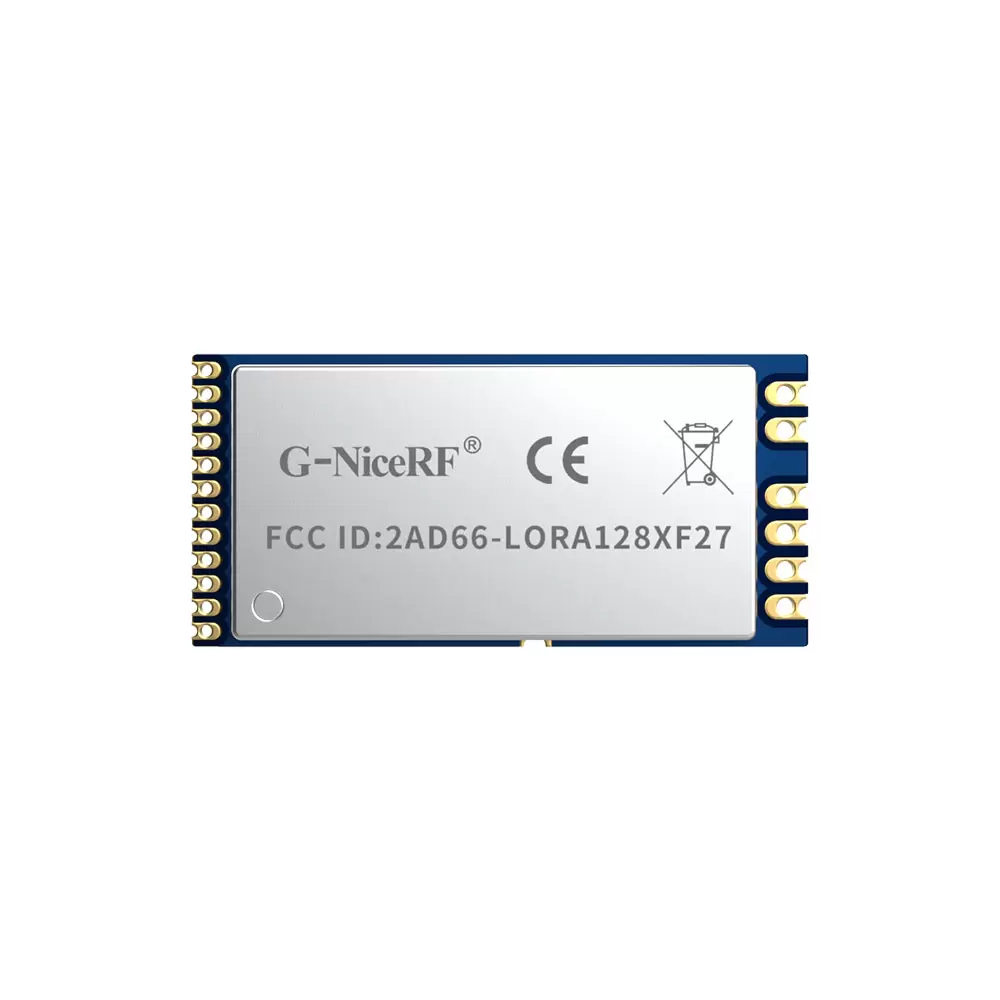

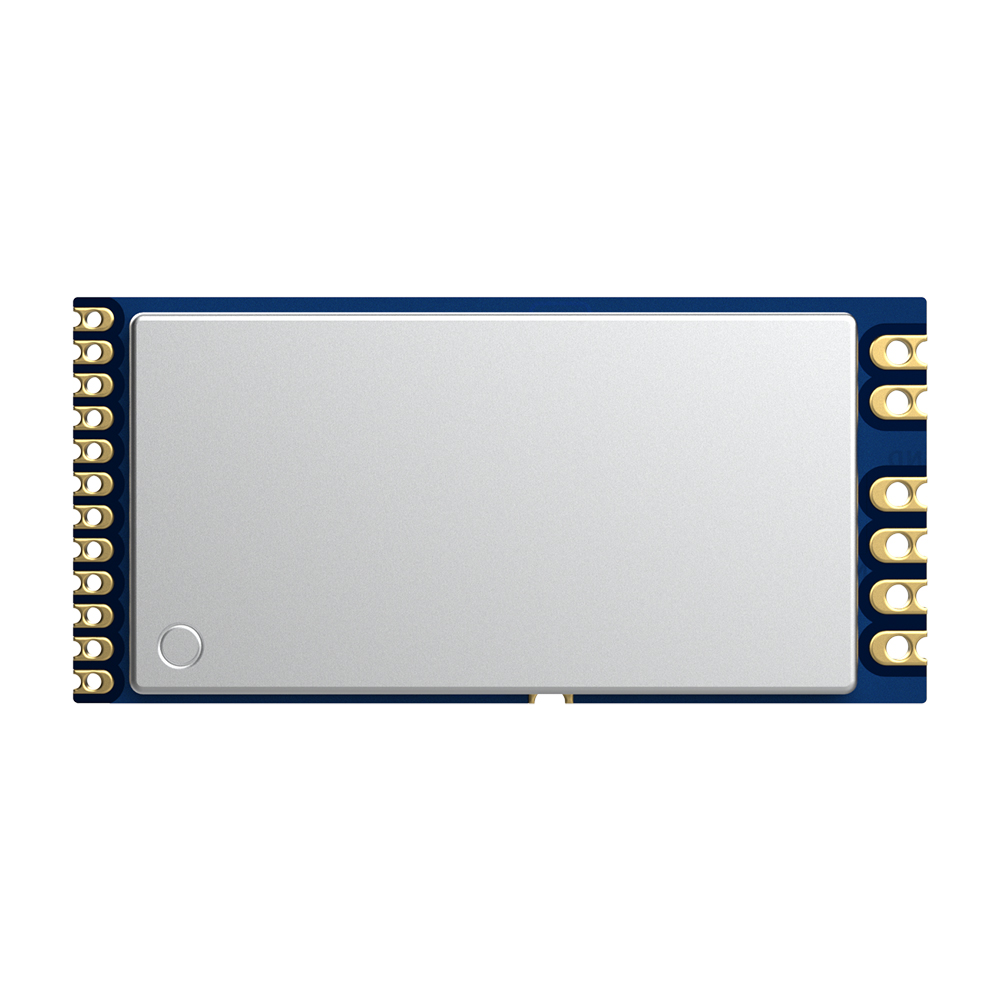

LoRa1280F27: SX1280 500 mW FCC ID & CE-RED-zertifiziertes 2,4-GHz-LoRa-Modul mit SPI-Schnittstellenleistung

LoRa1280F27: SX1280 500 mW FCC ID & CE-RED-zertifiziertes 2,4-GHz-LoRa-Modul mit SPI-Schnittstellenleistung

LoRa1280F27 verwendet für Produktion und Prüfung ausschließlich bleifreie Verfahren und erfüllt die RoHS- und REACH-Standards.
Diese Modulreihe basiert auf dem originalen HF-Chip sx1280 von Semtech und durch die Anpassung der PA-Schaltung kann die Ausgangsleistung des Moduls auf bis zu 500 mW (+27 dBm) gesteigert werden.
Die hohe Durchdringungsleistung des 2,4-GHz-Frequenzbandes in Kombination mit der LoRa-Modulation verleiht dem Modul eine hohe Empfangsempfindlichkeit und Umweltempfindlichkeit. Die gesamte Modulserie wird häufig in Anwendungen eingesetzt, die eine 2,4-GHz-Übertragung über große Entfernungen erfordern.
LoRa1280F27 hat die FCC-ID- und CE-RED-Zertifizierung erhalten.
Die FCC-ID kann hier überprüft werden: (FCC-ID: 2AD66-LORA128XF27)
https://www.fcc.gov/oet/ea/fccid

Kontaktieren Sie uns

HERUNTERLADEN

★ Durch Anschluss des Instruments an eine 50 Ohm Kupferachse erhält man folgende Parameter: @VCC=5 V.

Parameter	Mindest.	Typ.	Max.	Einheit	Zustand
Betriebszustand
Betriebsspannung	2	5	5.5	V
Temperaturbereich	-40		85	°C
Stromverbrauch
TX-Strom		< 600		mA	@Vcc=5V, 27dBm
RX-Strom		< 17		mA	@Gewöhnlicher Kristall
Schlafstrom		<7		uA
RF-Parameter
Frequenzbereich	2400		2500	MHz
Datenrate	0,476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
Ausgangsleistung	1		27	dBm
Maximale Ausgangsleistung	26	26,5	27	dBm	@VCC=5V
Empfangsempfindlichkeit		-132		dBm	LoRa@0,476 kbps

Schnittstelle	SPI
Chip	SX1280
Frequenz	2,4 GHz
Modulation	LoRa
Ausgangsleistung	500 mW
Zertifizierung	FCC-ID, CE-RED

Funktionen des 2,4-GHz-HF-Moduls LoRa1280F27

Betriebsfrequenzbereich : 2400–2500 MHz
Maximale Ausgangsleistung : 500 mW (27,0 dBm)
Empfindlichkeit : - 132 dBm@LoRa
Datenübertragungsrate : 0,476–202 Kbp s @LoRa
LoRa-Modulation
Eingebauter LNA
Hochpräziser Quarzoszillator ( 10 ppm TCXO )
Paketkommunikationsmodus (Empfang von F i F o 256 Bytes)
Betriebsspannungsbereich : 2,0–5,5 V
Betriebstemperaturbereich : -40~+85 °C

Anwendungen des 2,4-GHz-HF-Moduls LoRa1280F27

Drahtlose Fernbedienung
Intelligentes Zuhause
Tag-Leser
Spielzeugkontrolle
Reifendrucküberwachung
Gesundheitsüberwachung

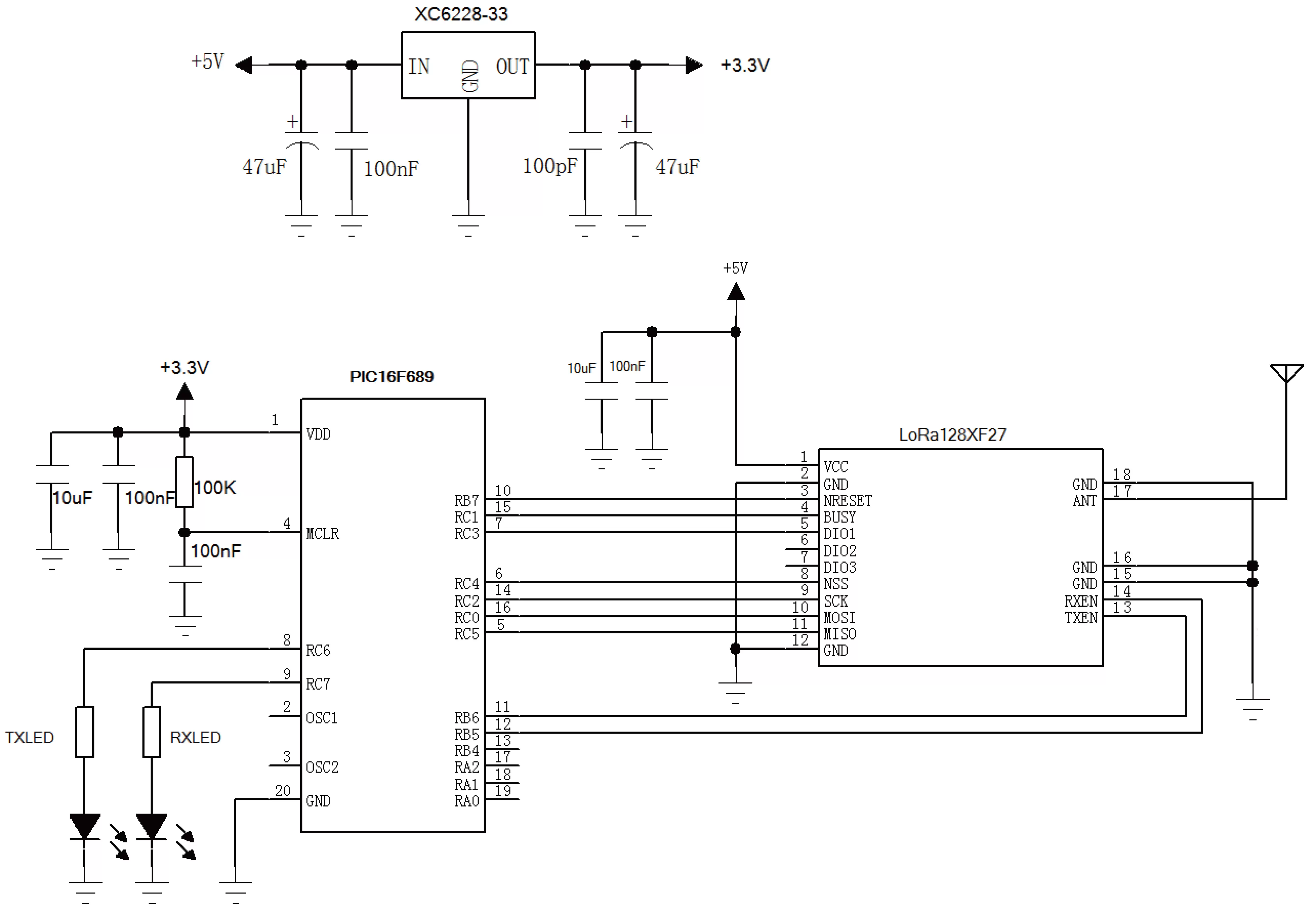

Anwendungsschaltung des 2,4 GHz 500 mW LoRa-Funkmoduls LoRa1280F27

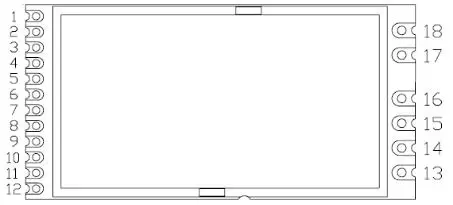

Pin-Definition des 2,4 GHz 500 mW LoRa-Funkmoduls LoRa1280F27

Hinweis: Wenn die Stromversorgung 5 V beträgt, beträgt der hohe Pegel aller E/A 3,3 V.

Pin Nr	Pin-Name	E/A	Niveaustandard	Beschreibung
1	VCC	-	2,0–5,5 V	Angeschlossen an den Pluspol der Stromversorgung
Hinweis: Im LoRa1280F27-TCXO-Modul ist PIN 2 TCXOEN
2	GND	-		Stromerdung
Hinweis: Im LoRa1280F27-TCXO-Modul ist PIN 2 TCXOEN
2	TCXOEN	ICH	2,0–3,3 V	TCXO einschalten: Ziehen Sie TCXOEN hoch, bevor Sie SX1280 zum Zurücksetzen steuern. Warten Sie mindestens 3 ms, bis der TCXO-Start abgeschlossen ist. 3. Während der Verwendung des 1280-Moduls muss TCXOEN immer einen hohen Pegel beibehalten. TCXO ausschalten (wenn das Modul in den Ruhemodus wechseln muss): Rufen Sie die Funktion SetSleep() auf, um das Modul in den Ruhemodus zu versetzen. Warten Sie mindestens 1 ms, bis der Ruhezustand des Moduls abgeschlossen ist. Ziehen Sie TCXOEN herunter, um TCXO auszuschalten.
3	NRESET	ICH	0–3,3 V	Chip-Reset-Trigger-Pin, aktiv niedrig
4	BESCHÄFTIGT	O	0–3,3 V	Statusanzeige-Pin (weitere Einzelheiten finden Sie in der Spezifikation SX1280/1281)
5	DIO1	O	0–3,3 V	Direkt mit dem Chip-Pin verbunden, konfigurierbare Allzweck-IO (Details siehe Chip-Spezifikation SX1280/1281)
6	DIO2	O	0–3,3 V	Direkt mit dem Chip-Pin verbunden, konfigurierbare Allzweck-IO (Details siehe Chip-Spezifikation SX1280/1281)
7	DIO3	O	0–3,3 V	Direkt mit dem Chip-Pin verbunden, konfigurierbare Allzweck-IO (Details siehe Chip-Spezifikation SX1280/1281)
8	NSS	ICH	0–3,3 V	Modul-Chip-Auswahl-Pin
9	SCK	ICH	0–3,3 V	SPI-Takteingangspin
10	MOSI	ICH	0–3,3 V	SPI-Dateneingangspin
11	MISO	O	0–3,3 V	SPI-Datenausgangspin
12,15.16	GND	-	-	Angeschlossen an den Minuspol
13	TXEN	ICH	0–3,3 V	Übertragungssteuerstift (hoher Pegel beim Senden, niedriger Pegel beim Empfangen)
14	RXEN	ICH	0–3,3 V	Empfangssteuerpin (hoher Pegel beim Empfangen, niedriger Pegel beim Senden)
17	AMEISE	-	-	Anschluss mit 50 Ohm Koaxialantenne
18	GND	-	-	Angeschlossen an den Minuspol

Mechanische Abmessungen des 2,4 GHz 500 mW LoRa-Funkmoduls LoRa1280F27
