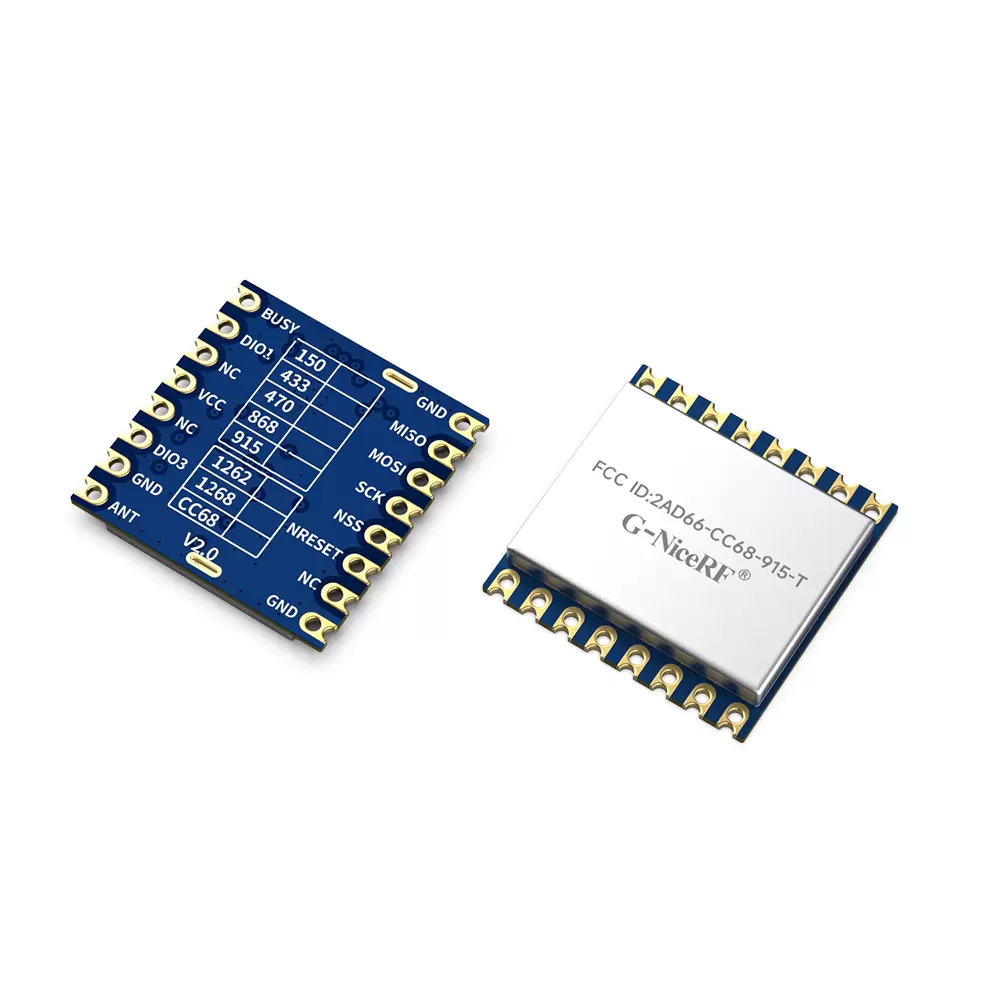

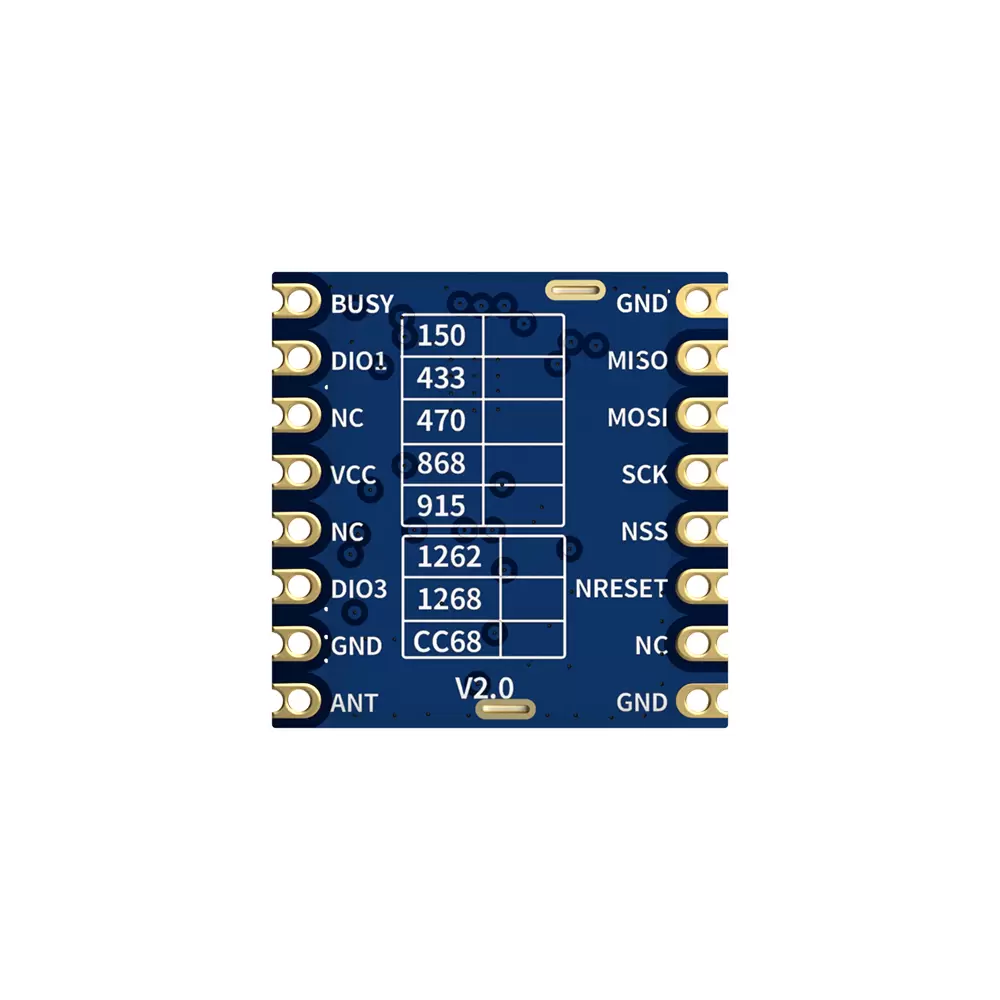

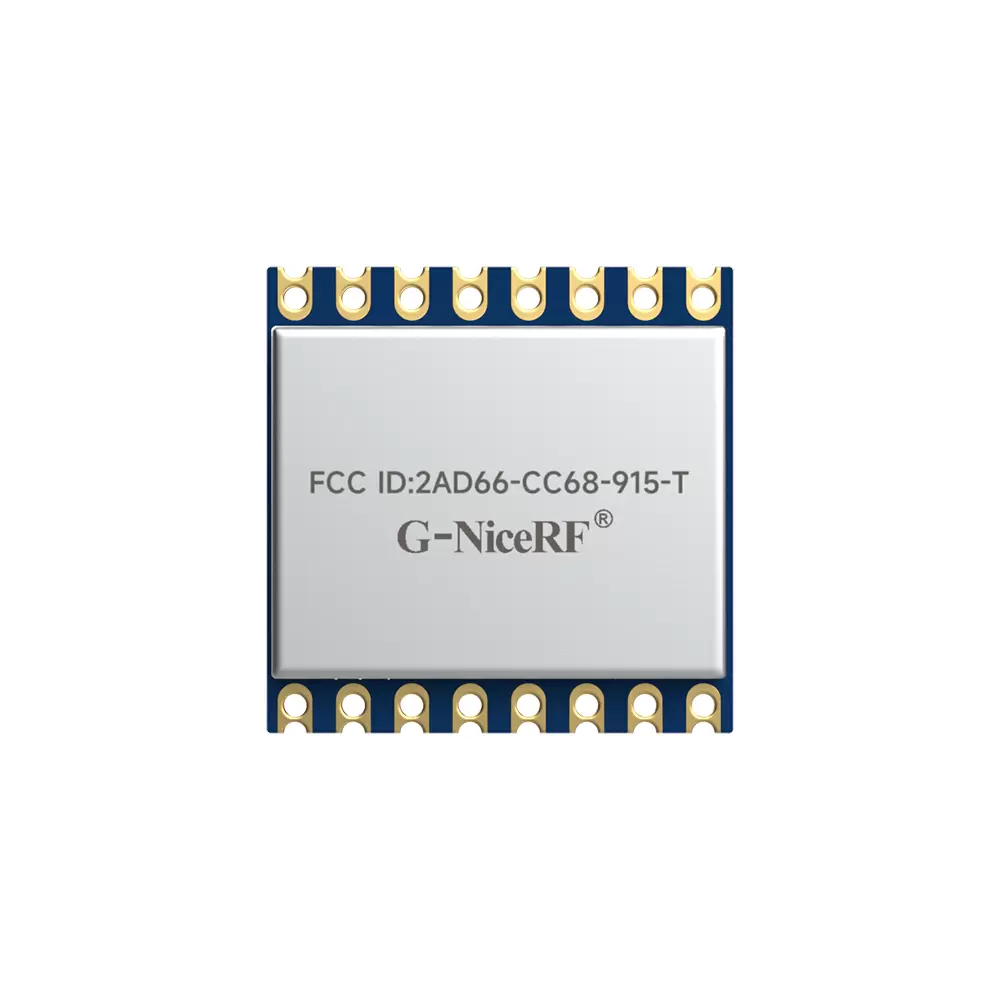

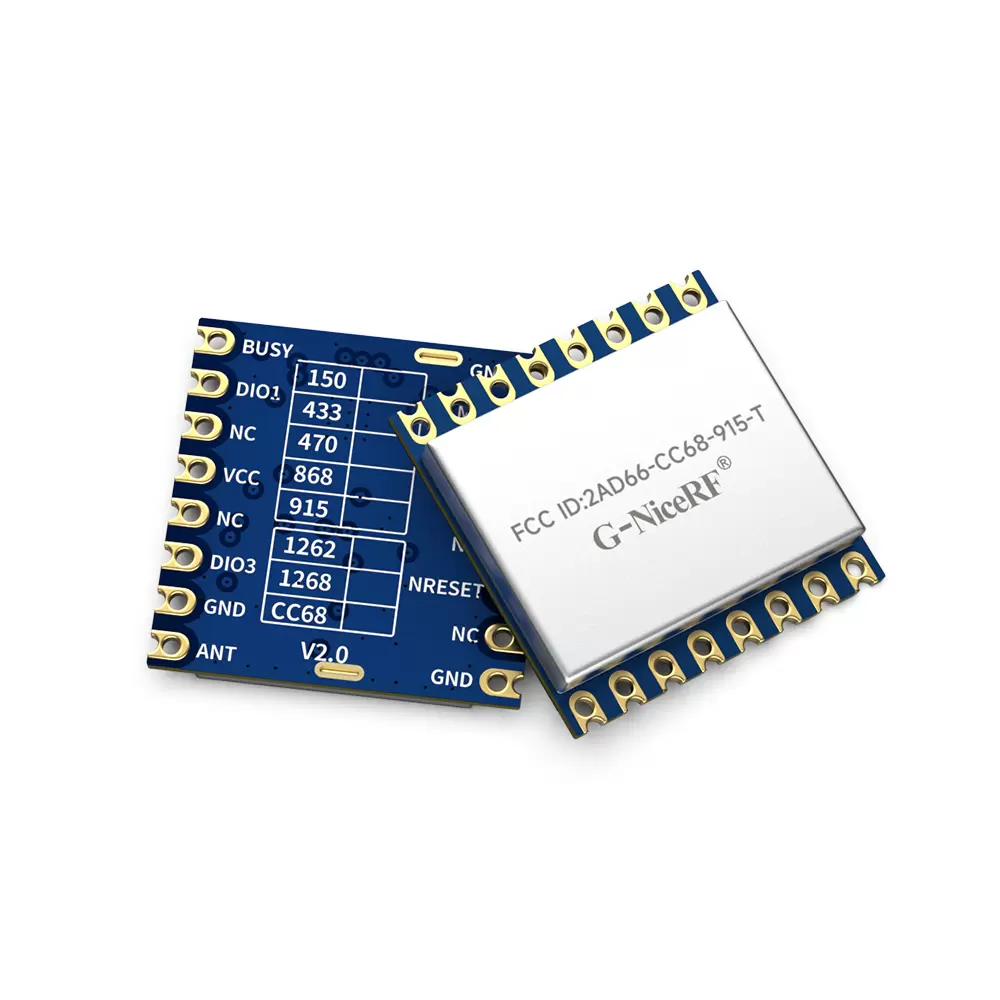

LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz
LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz

LORA-CC68-915-T: FCC ID zertifiziert LLCC68 LORA Wireless Transceiver-Modul mit TCXO für stabile Kommunikation und ESD-Schutz

Das LORA-CC68-915-T-Wireless-Modul nimmt SemTechs LLCC68-Geräte und industrielles Hochvorinstitut-Kristalloszillator an, wodurch das Modul mit ultra niedrigem Empfangsstrom, niedrigem Schlafstrom und guter Empfindlichkeit -129DBM erzeugt wird. Es kann den externen Mikrokontroller regelmäßig unter niedrigem Stromverbrauch mit integriertem 64-kHz-Oszillator aufwecken. Der Antennenschalter des Moduls wird vom RF -Chip integriert und gesteuert, wodurch die Ressourcen der externen MCU gespeichert werden. Darüber hinaus verfügt LORA-CC68 über kompakte Größe und 22 dBm (160 MW) Ausgangsleistung, die große Vorteile für IoT- und batteriebetriebene Anwendungen haben.

LORA-CC68 wird hergestellt und streng mit Blei-freien Prozessen getestet und entspricht den ROHS und erreicht Standards. Außerdem ist LORA-CC68 CE-zertifiziert @ 868MHz und FCC @ 915MHz.


Kontaktieren Sie uns
HERUNTERLADEN


P/n

Frequenzband

Kristall

Zertifizierung

Bemerkung

★ CC68-C1-433

Zentrum 433MHz

410-810 MHz anpassbar

10 ppm Industrial Grade Crystal Oszillator

NEIN

Schild

LORA-CC68-433-TCXO

0,5 ppm TCXO -Kristalloszillator

NEIN

★ CC68-C1-490

Zentrum 490MHz

410-810 MHz anpassbar

10 ppm Industrial Grade Crystal Oszillator

NEIN

LORA-CC68-490-TCXO

0,5 ppm TCXO -Kristalloszillator

NEIN

★ CC68-C1-868

Center Frequenz 868

und 915 gemeinsam

10 ppm Industrial Grade Crystal Oszillator

CE & FCC

LORA-CC68-868-TCXO

Center 868 MHz

0,5 ppm TCXO -Kristalloszillator

Ce

LORA-CC68-915-TCXO

Center 915 MHz

FCC

LORA-CC68-X1

Center 433/490/868/915MHz

150-960MHz anpassbar

10 ppm Industrial Grade Crystal Oszillator

NEIN

Kein Schild, kleine Größe

Lora-CC68

868-CE,

915-FCC

Schild



   ★ Hinweis: Das Standardversandmodul verwendet 10 ppm Industrial -Kristalloszillator. Der TCXO -Kristalloszillator ist für besondere Anforderungen optional:

Parameter

Min.

Typ.

Max.

Einheit

Zustand

Betriebsbedingung (VCC = 3,3 V, ANT @ 50 Ohm)

Arbeitsspannung

1.8

3.3

3.7

V

Temperaturbereich

-40

25

85

℃

Aktueller Verbrauch

RX -Strom

<5

ma

@ 10ppm Kristalloszillator

<6,5

ma

@ Tcxo Crystal

TX -Strom

<130

ma

@868MHz @915MHz

<110

ma

@433MHz @490MHz

Schlafstrom

1.9

ua

Off -Modus (Schlafmodus mit kaltem Start)

Alle Blöcke aus

2.3

ua

Schlafmodus (Schlafmodus mit warmen Start)

Konfiguration aufbewahrt

2.9

ua

Schlafmodus (Schlafmodus mit warmen Start)

Konfiguration erhalten + RC64K

0,56

ma

Stdby_rc modus ， rc13m, xosc aus

2.35

ma

Stdby_xosc modus ， xosc on

RF -Parameter

Frequenzbereich

400

433

450

MHz

@433MHz

470

490

510

MHz

@490MHz

848

868

888

MHz

@868MHz

900

915

940

MHz

@915MHz

Ausgangsleistung

-15

22

DBM

Empfindlichkeit erhalten

-129

DBM

@Lora bw = 250 kHz_sf = 10_cr = 4/5



SchnittstelleSPI
ChipLLCC68
Frequenz915 MHz
ModulationLoRa
Ausgangsleistung160 mW
ZertifizierungFCC-ID



Merkmale

  • Frequenzband: 433/490/868/915 MHz (anpassbar 150–960 MHz)

  • Empfindlichkeit: -129 dBm @LoRa

  • Maximale Ausgangsleistung: 22 dBm (160 mW)

  • Hochpräziser Quarzoszillator in Industriequalität

  • LoRa,(G)FSK

  • 255 Byte FiFo

  • Datenrate: 0,6–300 Kbit/s @FSK

  • 1,76–62,5 Kbit/s @Lora

Anwendungen

  • Industrielle Zählerablesung

  • Verwaltung von Parkplatzsensoren

  • Industrielle Automatisierung

  • Landwirtschaftlicher Sensor

  • Intelligente Stadt

  • Fernbedienung

  • Straßenlaternen

  • Logistikmanagement

  • Umweltsensor

  • Gesundheitsprodukte

  • Sicherheitsprodukte

  • Lagerverwaltung

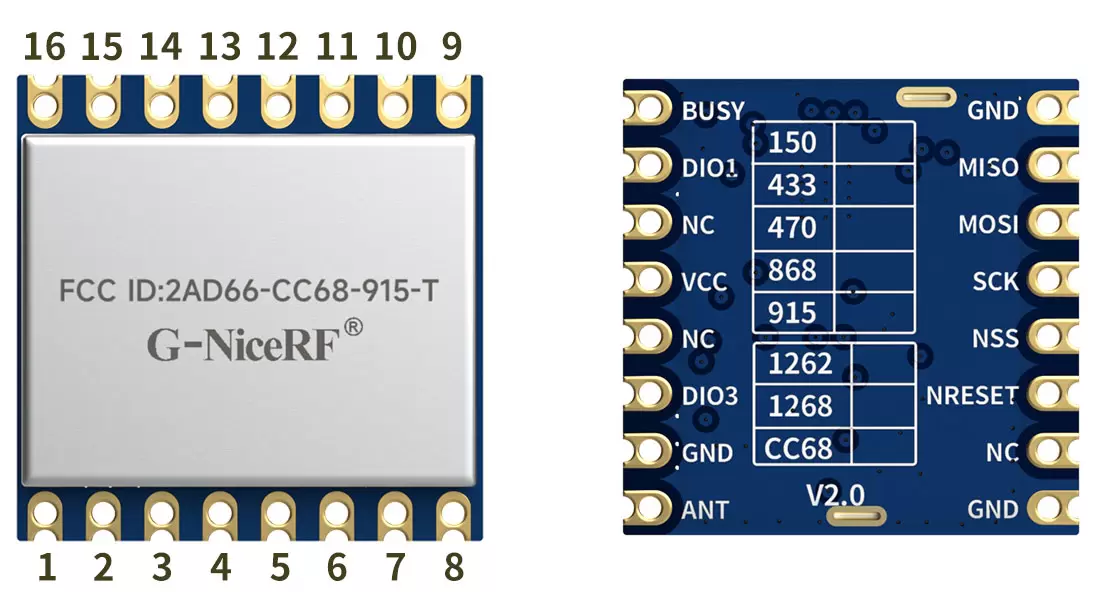

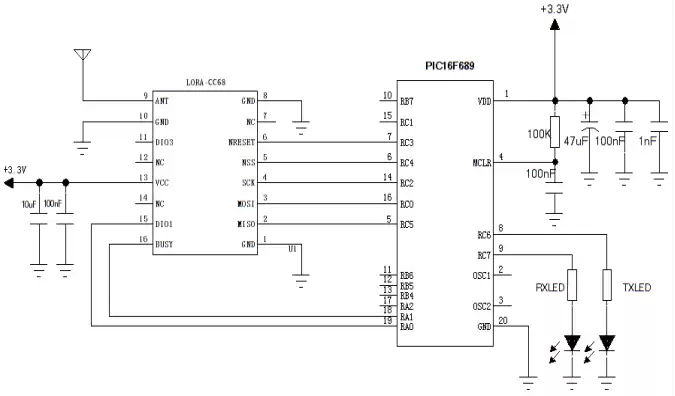

Pin-Nr.

Pin-Name

Beschreibung

1

GND

Stromerde​

2

MISO

SPI-Ausgabe

3

MOSI

SPI-Eingang

4

SCK

Serielle Uhr

5

NSS

SPI-Aktivierung

6

NRESET

Eingang zurücksetzen

7 , 12 , 14

NC

Leer

8

GND

Stromerde​

9

AMEISE

Mit 50-Ohm-Antenne verbinden

10

GND

Stromerde​

11

DIO3

Kann als Interrupt-Signalanzeige angepasst werden,  Details  im Chip-Datenblatt

(Hinweis:  Ausgang zur Steuerung  von TCXO,  wenn TCXO-Quarz verwendet wird  )

13

VCC

Stromversorgung ( Standard 3,3 V )

15

DIO1

Kann als Interrupt-Signalanzeige angepasst werden, Details  im Chip-Datenblatt

16

BESCHÄFTIGT

Besetztstatusanzeige  , Details  im Chip-Datenblatt .

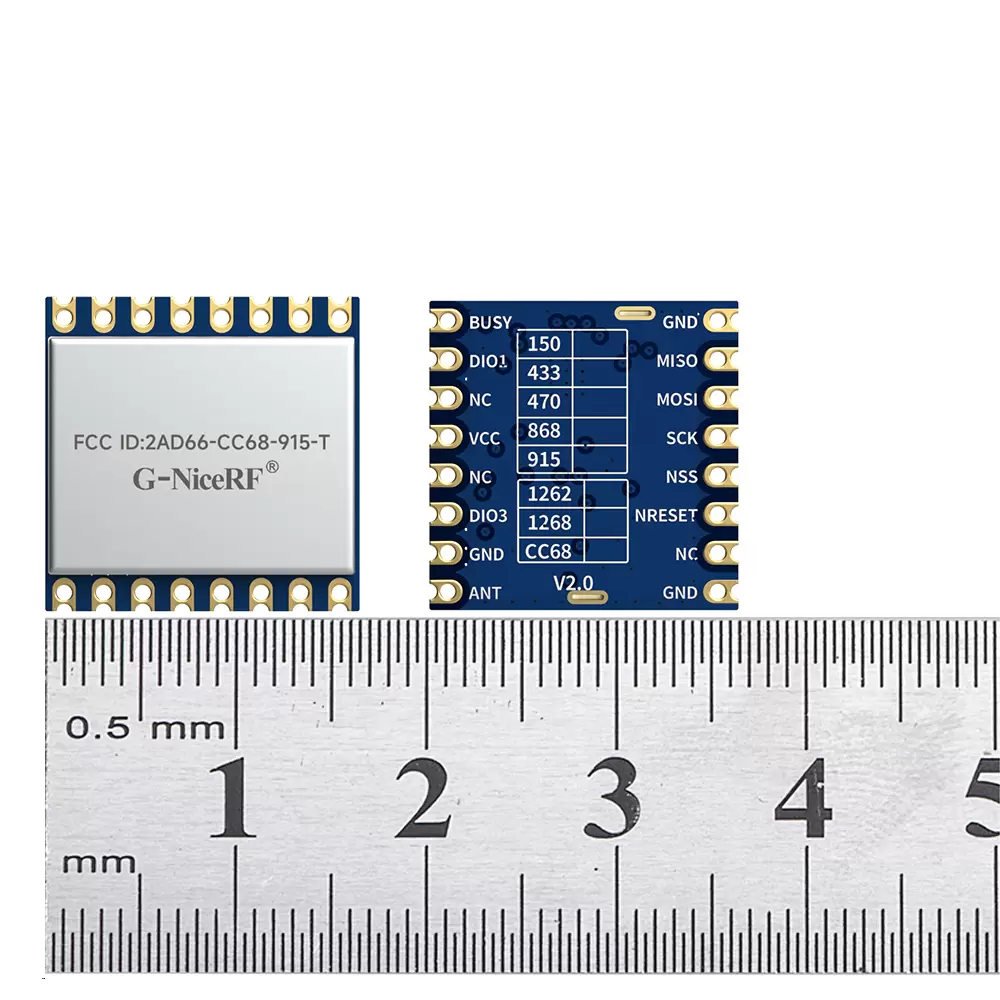

MECHANISCHE ABMESSUNGEN
