LG1301-PF: LoRaWAN-Gateway-Sender- und Empfänger-HF-Modul
- LG1301-PF ist das LoRaWAN-Gateway. Es kann mit jedem LoRaWAN-Knoten verwendet werden, der dem Standard-LoRaWAN-Protokoll V1.0 entspricht.

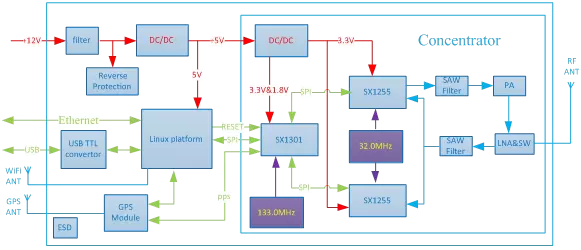

- Das Gateway nutzt die Linux-Plattform als Host. Es besteht hauptsächlich aus Konzentrator, GPS-Modul, WLAN und Ethernet. Das GPS-Modul sendet NMEA-Frames mit Zeit- und geografischen Koordinatendaten an den Host. Das GPS-Modul gibt außerdem einen Impuls pro Sekunde an den sx1301 aus.
- Das Gateway empfängt die RF-Daten von Knoten und sendet sie an den Server. Es empfängt auch Daten vom Server und überträgt sie an die Knoten. Das Gateway verbindet sich über Ethernet oder WLAN mit dem Server.
| Parameter | Min | Typ. | Max | Einheit | Zustand | |
| Arbeitszustand | ||||||
| Arbeitsspannungsbereich | 5 | 12 | 30 | V | ||
| Temperaturspannung | -40 | 85 | ℃ | |||
| Aktueller Verbrauch | ||||||
| Strom empfangen | <280 | mA | @12v,9 Kanäle alle offen | |||
| Strom übertragen | <450 | mA | @12v,TX=24dBm | |||
| Parameter | ||||||
| Frequenzbereich | 429 | 433 | 440 | MHz | @433MHz | |
| 470 | 480 | 490 | MHz | @470 MHz | ||
| 860,75 | 868,3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915 MHz | ||
| Ausgangsleistung | 0 | 24 | dBm | |||
| Empfangssensibilität | -133 | dBm | @SF=10,,BW=125kHz | |||
| Schnittstelle | Ethernet |
| Chip | SX1301 |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Ausgangsleistung | 250 mW |
Merkmale des LoRaWAN-Gateways LG1301-PF
- LoRaWAN-Protokoll unterstützt
- Uart-Schnittstelle
- AES128-Verschlüsselung
- 8-Kanal-Kommunikation gleichzeitig
- Konfigurierbare Parameter
- GPS-Unterstützung
- Große Reichweite
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Anwendung des LoRaWAN Gateway LG1301-PF
- Intelligente Stadt
- Smart Metering (Wasser-, Strom-, Gaszähler)
- Landwirtschaftliche Überwachung
- Bewässerungskontrolle
- Internet der Dinge (IoT)
- M2M
- Drahtlose Sensoren
- Drahtlose Alarm- und Sicherheitssysteme

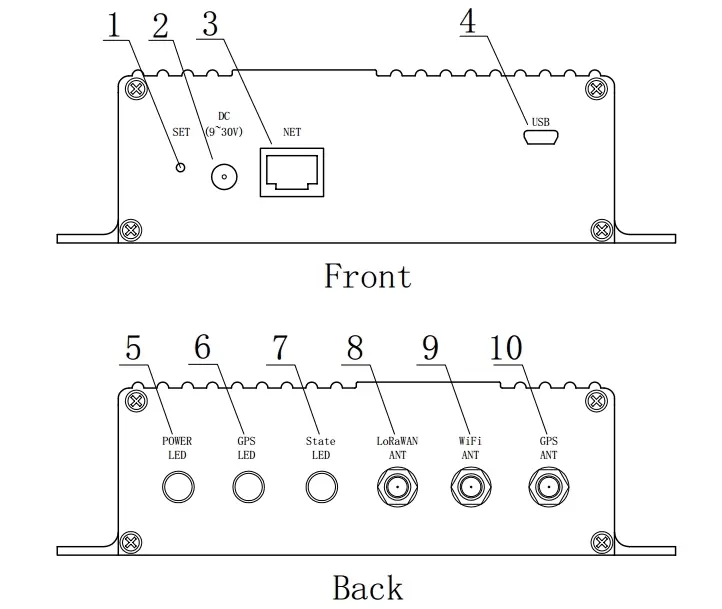

| NEIN. | Definition | Beschreibung |
| 1 | SATZ | Drücken Sie diese Taste, um den Einstellungsmodus aufzurufen/zu verlassen |
| 2 | Leistungsaufnahme | 9~30V |
| 3 | RJ45 | Stellen Sie eine Verbindung zum Internet her |
| 4 | Micro-USB | Zur Konfiguration eine Verbindung zum PC herstellen |
| 5 | Power-LED | Grüne LED, zeigt an, dass das Gerät eingeschaltet ist. |
| 6 | GPS-LED | Grüne LED, Anzeige, dass das GPS-Modul läuft. |
| 7 | Status-LED | Leuchtet im Einstellungsmodus und blinkt im Normalmodus einmal pro Sekunde |
| 8 | LoRaWAN AMEISE | Verbunden mit Antenne für Lora RF-Radio. |
| 9 | WLAN ANT | Verbunden mit Antenne für WLAN. |
| 10 | GPS ANT | Verbunden mit Antenne für GPS-Modul. |
