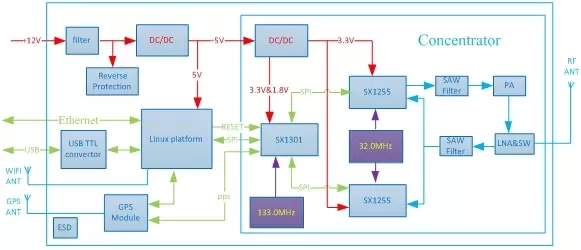

LG1301-PF: LoRaWAN-Gateway-Sender- und Empfänger-HF-Modul
Modulation: LoRa
Chip: SX1301
Schnittstelle: Ethernet
Ausgangsleistung: 250 mW
Frequenz: 433 MHz,470 MHz,868 MHz,915 MHz

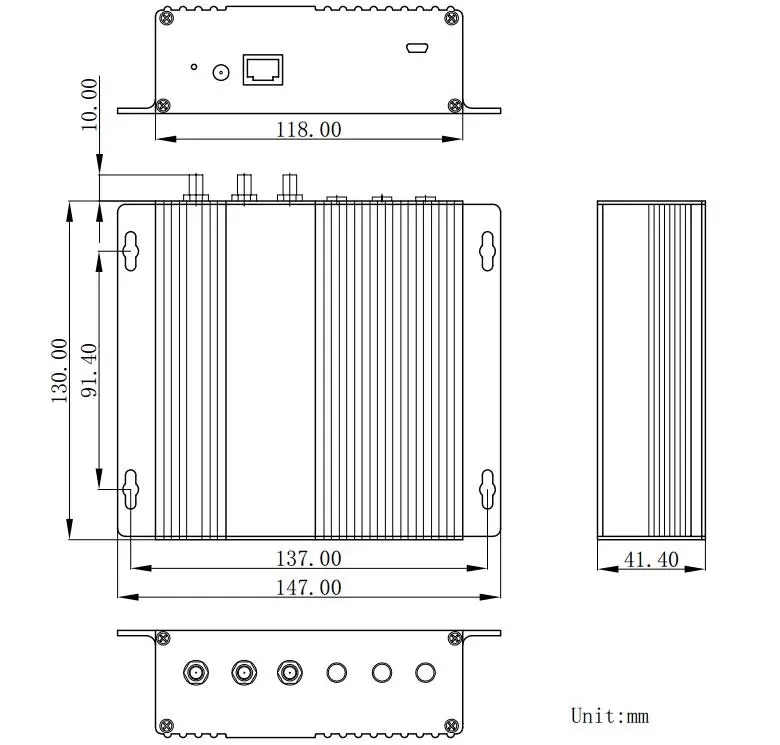

Größe (mm):147*130
HEIM > PRODUKTE > LORAWAN-GATEWAY UND -KNOTEN > LG1301-SE: LORAWAN-GATEWAY SX1301 HF-MODUL
LG1301-SE: LoRaWAN-Gateway SX1301 HF-Modul
- LG1301-SE ist das LoRaWAN-Gateway. Es funktioniert ausschließlich mit dem LoRaWAN-Knoten LN610. Es integriert das Standard-LoRaWAN-Protokoll V1.0 Klasse C.
- Wenn LG1301-SE Daten vom LN610 empfängt, gibt LG 1301-SE die HF-Daten und die Geräteadresse des LN610 an die serielle Schnittstelle aus. Werden serielle Daten mit der Geräteadresse des Ziel-LN610 in LG1301-SE eingegeben, sendet es die seriellen Daten an das Ziel-LN610.
- Die gesamte drahtlose Kommunikation entspricht dem LoRaWAN-Protokoll. Der Aufbau eines LoRaWAN-Netzwerks ist einfach, ohne zu wissen, wie LoRaWAN funktioniert.
| Parameter | Mindest | Typ. | Max | Vereinigen | Zustand | |
| Betriebszustand | ||||||
| Betriebsspannungsbereich | 5 | 12 | 30 | V | ||
| Temperaturspannung | -40 | 85 | ℃ | |||
| Stromverbrauch | ||||||
| Empfangsstrom | <280 | mA | @12 V, 9 Kanäle alle offen | |||
| Strom übertragen | <450 | mA | @12 V, TX = 24 dBm | |||
| Parameter | ||||||
| Frequenzbereich | 429 | 433 | 440 | MHz | @433MHz | |
| 470 | 480 | 490 | MHz | @470MHz | ||
| 860,75 | 868,3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Ausgangsleistung | 0 | 24 | dBm | |||
| Empfangsempfindlichkeit | -133 | dBm | @SF=10,,BW=125kHz | |||
★ Hinweis: Die folgenden Parameter sind VCC = 3,3, mit 50-Ohm-Kupferachsen-Testinstrumentierung.
| Schnittstelle | Uart |
| Chip | SX1301 |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Ausgangsleistung | 250 mW |
Funktionen des LoRaWAN-Gateways LG1301-SE
- LoRaWAN-Protokoll wird unterstützt
- Uart-Schnittstelle
- AES128-Verschlüsselung
- 8-Kanal-Kommunikation gleichzeitig
- Konfigurierbare Parameter
- OTAA und ABP
- Große Reichweite
- ADR
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Anwendung des LoRaWAN-Gateways LG1301-SE
- Intelligente Stadt
- Smart Metering (Wasser-, Strom-, Gaszähler)
- Landwirtschaftliches Monitoring
- Bewässerungssteuerung
- Internet der Dinge (IoT)
- M2M
- Drahtlose Sensoren
- Drahtlose Alarm- und Sicherheitssysteme

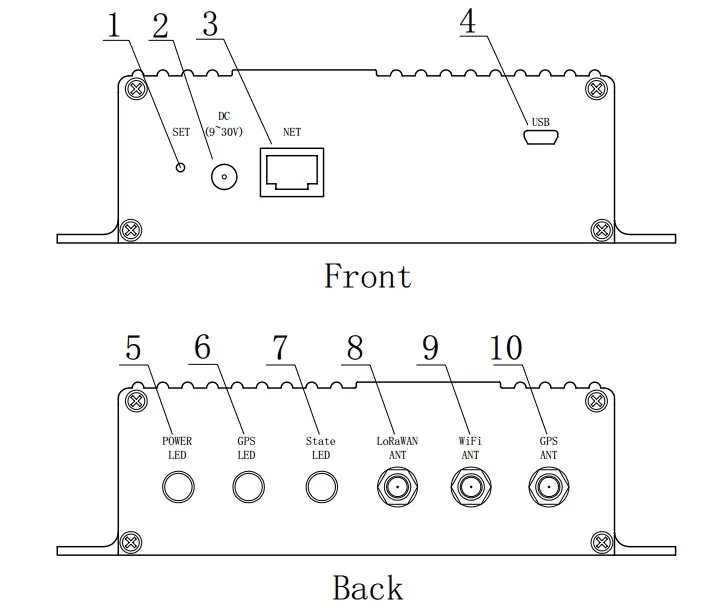

| NEIN. | Definition | Beschreibung |
| 1 | SATZ | Drücken, um den Einstellungsmodus zu aktivieren/deaktivieren |
| 2 | Stromeingang | Spannungseingang DC 5~30V |
| 3 | Datenschnittstelle | TTL oder RS232, RS485-Schnittstelle. Drei Auswahlmöglichkeiten |
| 4 | Micro USB | Konfiguration der Systemparameter |
| 5 | Betriebs-LED | Grüne LED, Anzeige für eingeschalteten Zustand |
| 6 | LED für Tx/Rx | Die rote LED blinkt einmal, wenn ein Paket gesendet wird, und die blaue LED blinkt einmal, wenn ein Paket empfangen und als korrekt verifiziert wurde. |
| 7 | LED für Status | Leuchtet im Einstellmodus und blinkt einmal pro Sekunde im Normalmodus |
| 8 | Antenne | Verbunden mit 50 Antennen |
| Definition der Datenschnittstelle | |||
| NEIN. | Definition | Typ | Beschreibung |
| 1 | +3,3 V | Stromversorgung (VCC) | DC 5~30V Eingang |
| 2 | Masse | Stromversorgung (GND) | Boden |
| 3 | TXD | Ausgabe | Verbunden mit dem RXD eines externen Geräts |
| 4 | RXD | Eingang | Verbunden mit dem TXD eines externen Geräts |
