HEIM > PRODUKTE > LORAWAN-GATEWAY UND -KNOTEN > LORAWAN1301: EINGEBETTETES KLEINES LORAWAN-GATEWAY...
LoRaWan1301: Eingebettetes kleines LoRaWan-Gateway-Modul SX1301

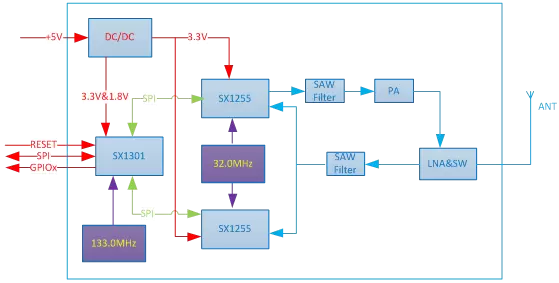

- LoRaWan1301 ist ein von NiceRF eingeführtes Front-End-SX1301-LoRaWan-Gateway-Modul. Seine geringe Größe und die SPI-Schnittstelle sind die Hauptmerkmale. Das Modul übernimmt das Chipschema SX1301, SX1255/SX1257 und basiert auf dem offiziellen Semtech-Standard. Der eingebaute TCXO-Quarzoszillator unterstützt verschiedene Frequenzbänder von 433/470/868/915 MHz, und andere spezifische Frequenzen können ebenfalls angepasst werden.
- Das LoRaWan-Gateway-Modul LoRaWan1301 wird streng nach einem bleifreien Verfahren hergestellt und getestet, das den RoHS- und REACH-Standards entspricht.
| Parameter | Min | Typ. | Max | Einheit | Zustand | |
| Arbeitszustand | ||||||
| Arbeitsspannungsbereich | 2.9 | 5,0 | 5.5 | V | ||
| Temperaturspannung | -40 | 85 | ℃ | |||
| Aktueller Verbrauch | ||||||
| Strom empfangen | <340 | mA | @9 Kanäle sind alle geöffnet | |||
| Strom übertragen | <480 | mA | @24dBm | |||
| Schlafstrom | <35 | mA | ||||
| Parameter | ||||||
| Frequenzbereich | 429 | 433 | 440 | MHz | @433MHz | |
| 470 | 480 | 490 | MHz | @470 MHz | ||
| 860,75 | 868,3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915 MHz | ||
| Ausgangsleistung | 0 | 24 | dBm | |||
| Empfangssensibilität | -133 | dBm | @SF=10,,BW=125kHz | |||
| Schnittstelle | SPI |
| Chip | SX1301 |
| Frequenz | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Ausgangsleistung | 250 mW |
Merkmale des SX1301 LoRaWan Gateway-Moduls LoRaWan1301
- LoRa-Langstreckenmodultechnologie
- Halbduplex
- Empfangen Sie gleichzeitig LoRa-Pakete
- Duales digitales Tx- und Rx-Radio-Frontend
- Dynamische Datenratenanpassung (ADR)
- Multi-LoRa-Spreading-Faktor
- Maximal 10 Kanäle
- 8 x Multi SF LoRa-Kanäle (SF7 bis SF12 mit 125 kHz Bandbreite)
- 1x LoRa-Kanal (Bandbreite 125/250/500kHz)
- 1 x FSK-Kanal
Anwendung des SX1301 LoRaWan Gateway-Moduls LoRaWan1301
- Intelligente Stadt
- Smart Metering (Wasser-, Strom-, Gaszähler)
- Landwirtschaftliche Überwachung
- Bewässerungskontrolle
- Internet der Dinge (IoT)
- M2M
- Drahtlose Sensoren
- Drahtlose Alarm- und Sicherheitssysteme

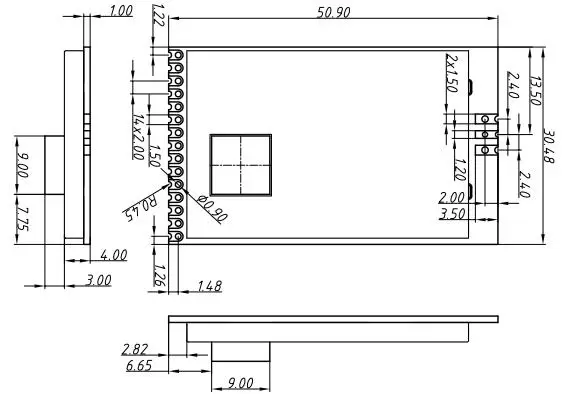

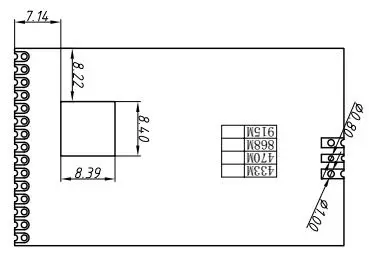

| Stift | Definition | Typ | Beschreibung |
| 1 | +5V | Leistung (VCC) | Stromversorgung |
| 2 | GPIO4 | Eingabe/Ausgabe |
GPIO von SX1301 |
| 3 | GPIO3 | Eingabe/Ausgabe | |
| 4 | GPIO2 | Eingabe/Ausgabe | |
| 5 | GPIO1 | Eingabe/Ausgabe | |
| 6 | GPIO0 | Eingabe/Ausgabe | |
| 7 | SCK | Eingang | SCK von SX1301 (max. 10 MHz Takt) |
| 8 | MISO | Ausgabe | MISO von SX1301 |
| 9 | MOSI | Eingang | MOSI von SX1301 |
| 10 | GPS_IN | Eingang | GPS_IN von SX1301 |
| 11 | CSN | Eingang | CSN von SX1301 |
| 12 | GND | Strom (GND) | Boden |
| 13 | ZURÜCKSETZEN | Eingang | Zurücksetzen von SX1301 |
| 14 | GND | Strom (GND) | Boden |
| 15 | NC | Reserviert | |
| 16 | GND | GND der Antenne | |
| 17 | Antenne | Antenne | |
| 18 | GND | GND der Antenne |
